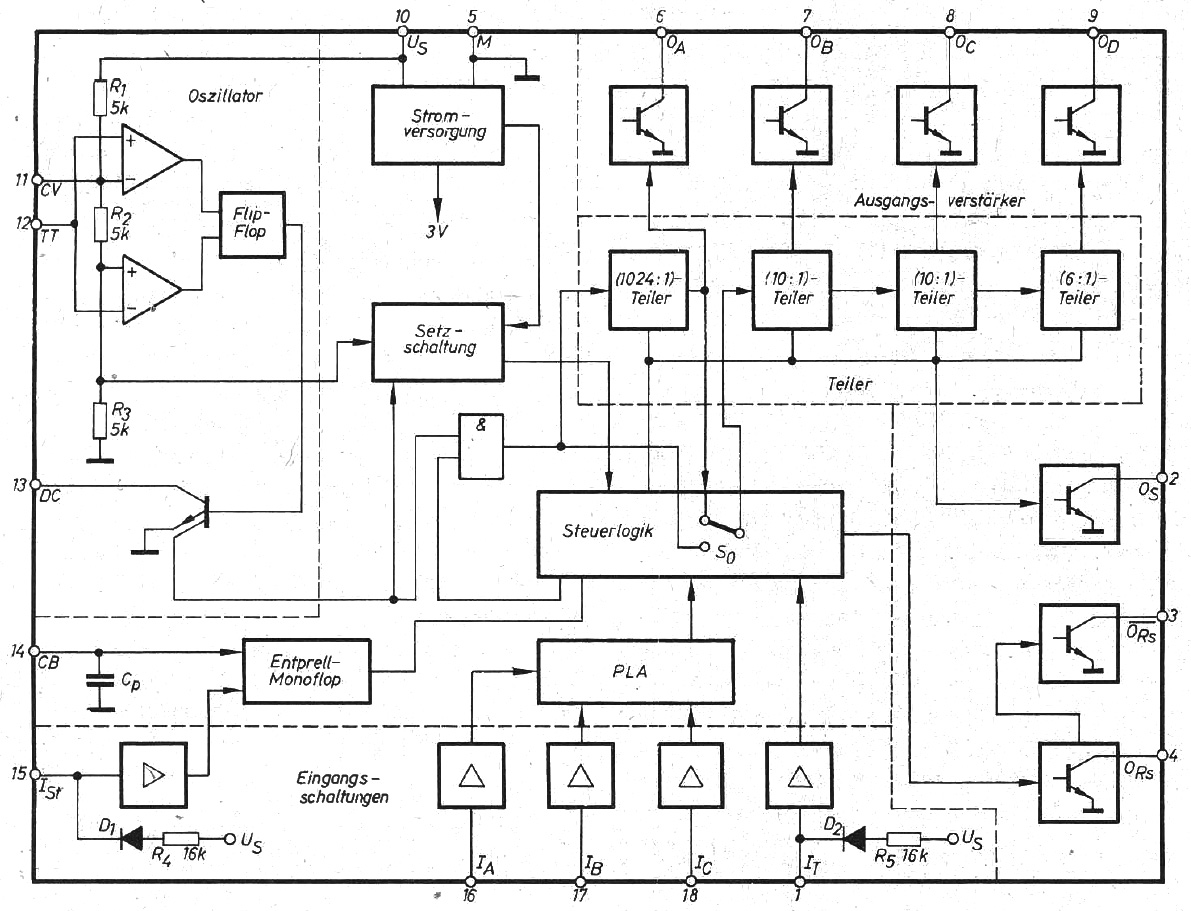

Der D355 ist ein Zeitschaltkreis, der es erlaubt mit nur sehr wenigen zusätzlichen Elementen ein Zeitrelais aufzubauen. Das obige Blockschaltbild stammt aus der Zeitschrift Radio Fernsehen Elektronik 5/1980, wo er das erste Mal vorgestellt wurde. Ein Oszillator erzeugt einen Grundtakt, der dann bis zu vier Teiler durchläuft: 1024:1, 10:1, 10:1 und 6:1. Über die drei Eingänge Ia, Ib und Ic lässt sich in einem gewissen Rahmen einstellen wie sich der Schaltausgang verhalten soll.
Meist wird der Baustein unter der Bezeichnung E355 geführt. Der Buchstabe E steht für einen erweiterten Betriebstemperaturbereich.

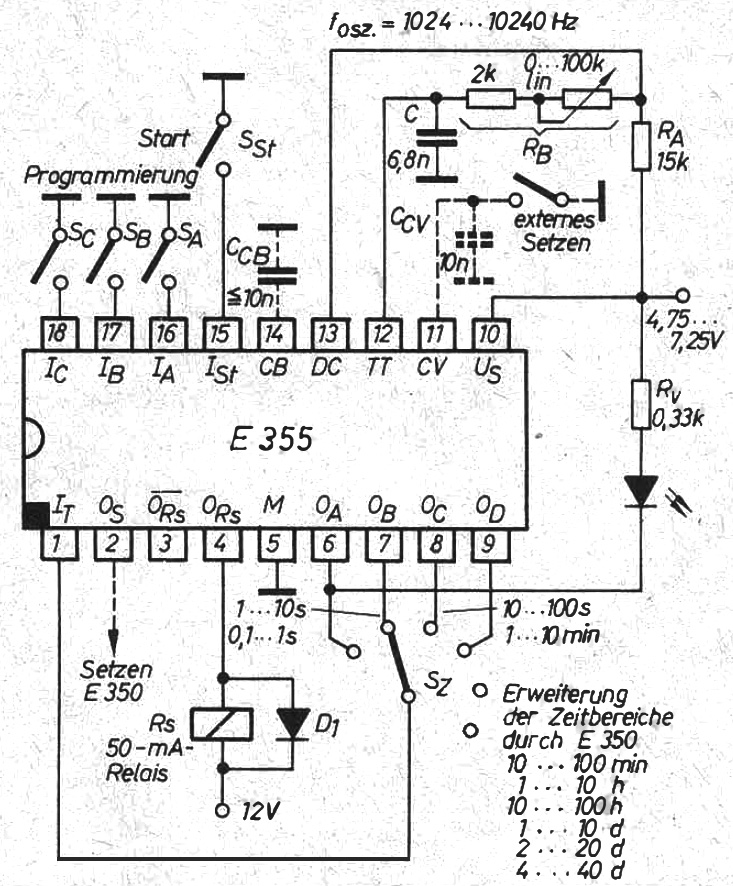

Die Zeitschrift RFE zeigt außerdem eine typische Applikation, die Zeiten zwischen 0,1s und 10min erlaubt. Dabei erfolgt die grobe Einstellung über den Schalter Sz und die Feineinstellung über den Widerstand Rb. Will man den Zeitbereich deutlich erweitern, so kann man die Schaltung mit dem Teilerschaltkreis E350 ergänzen.

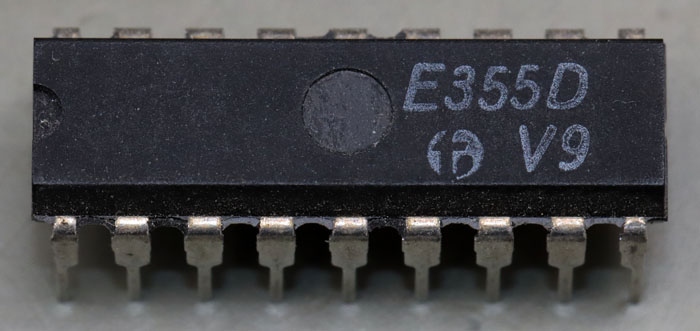

Der hier vorliegende Baustein wurde im September 1987 produziert (V9).

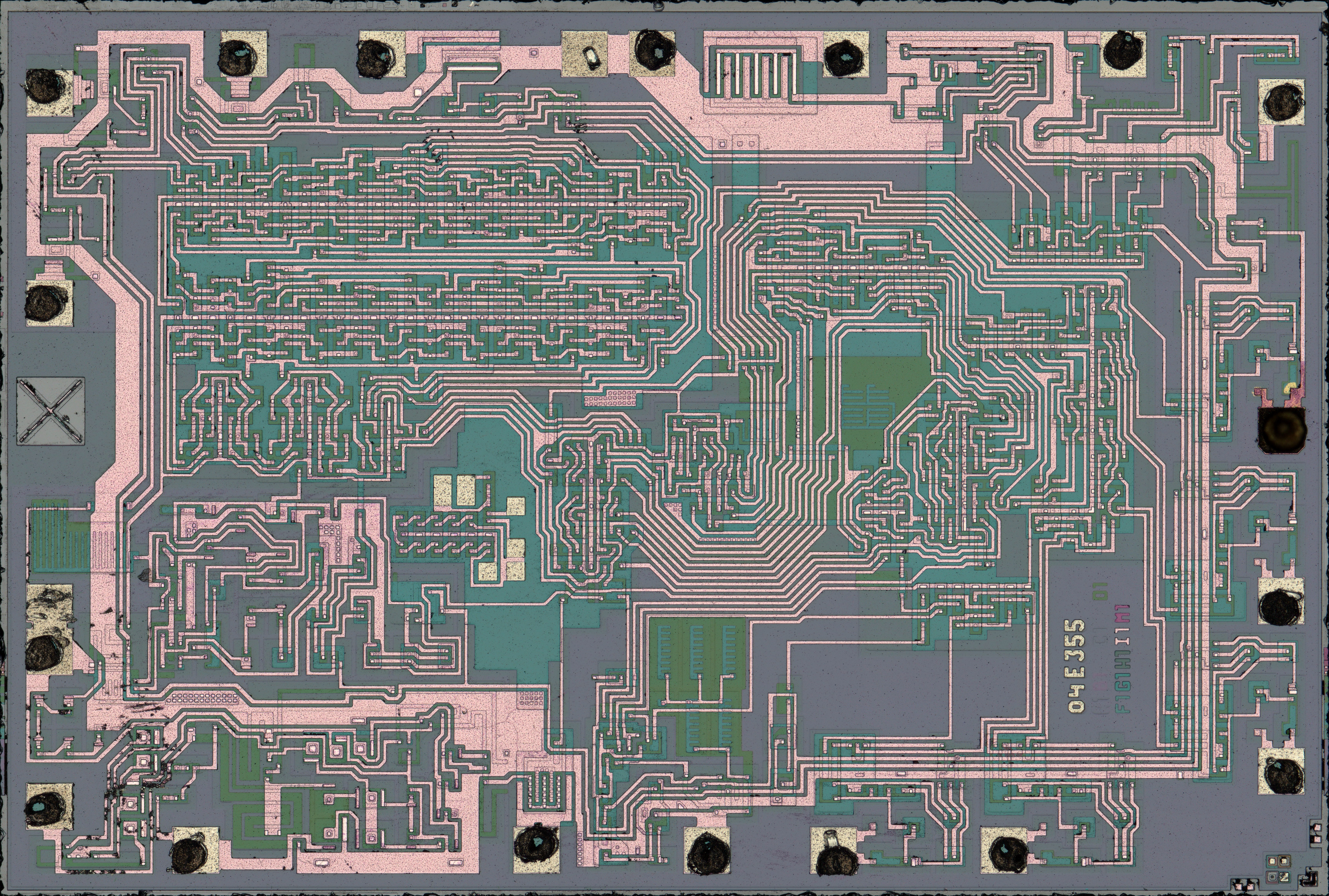

Die Abmessungen des Dies betragen 2,0mm x 1,4mm. Der Großteil der Schaltung ist in I2L-Technik realisiert. Deren Aufbau und Funktionsweise ist im Rahmen des CA3161 genauer beschrieben.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 11MB

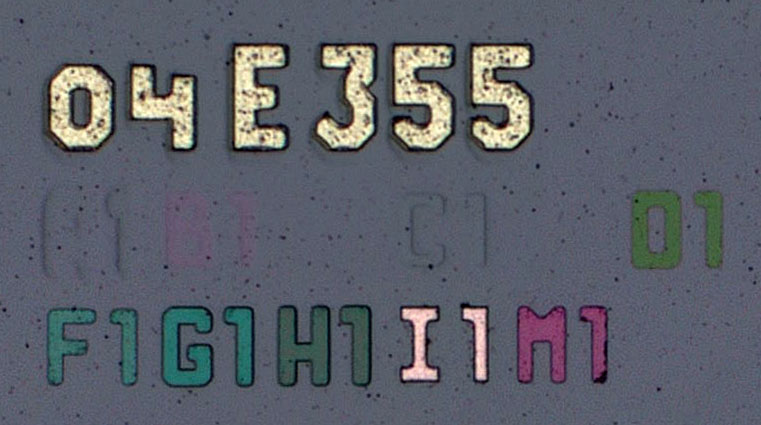

Es handelt sich offenbar um die vierte Revision des Designs. Unter der Bezeichnung sind die Revisionen von neun Masken dokumentiert.

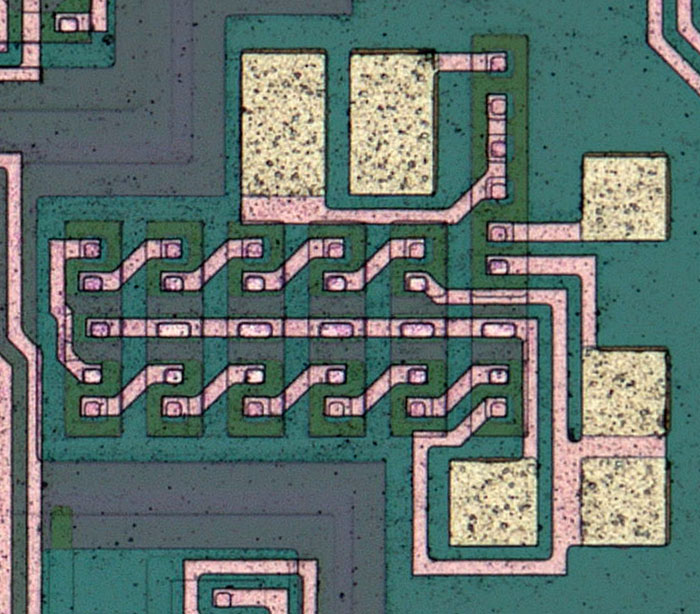

Eine größere Teststruktur enthält einen Ringoszillator, einen einzelnen Transistor und einen I2L-Bereich.

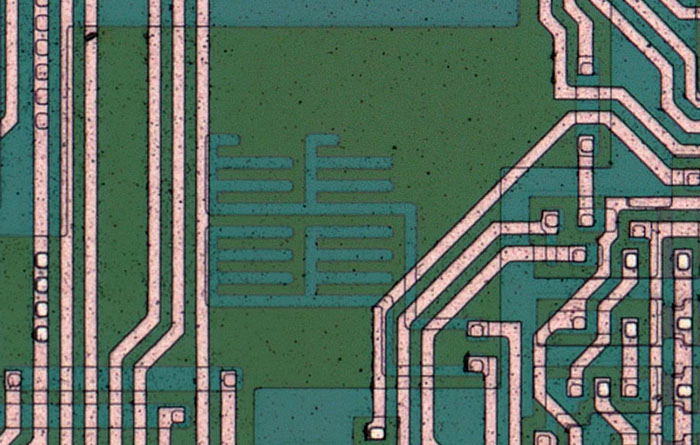

An mehreren Stellen finden sich interessante Kondensatoren, die pn-Grenzflächen nutzen, um hohe Kapazitätswerte zu erreichen.

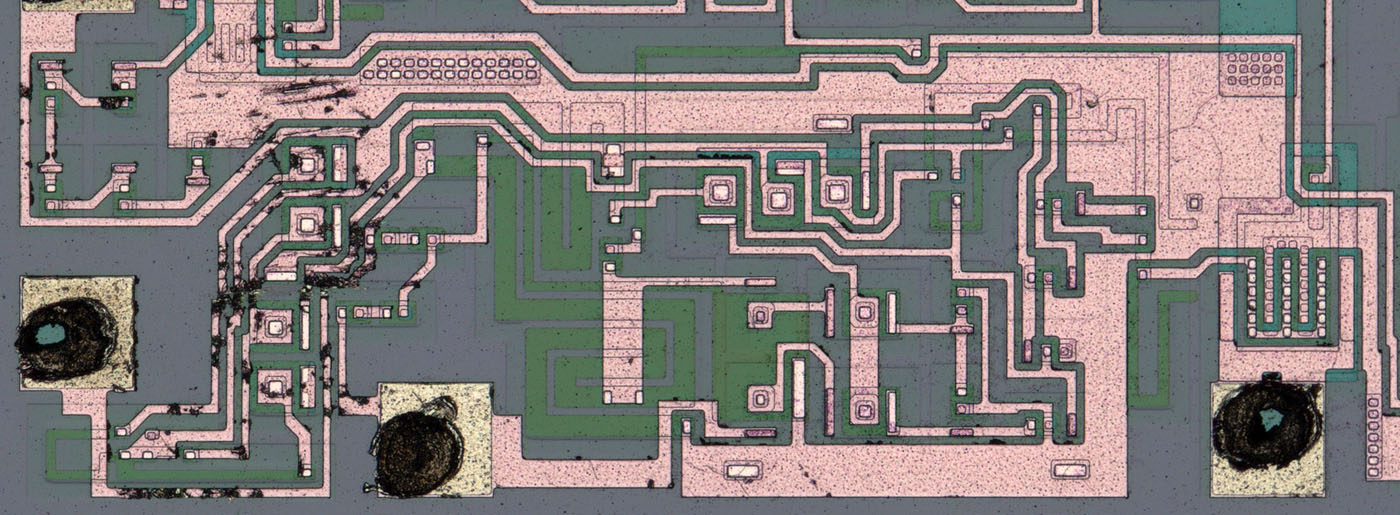

In der unteren linken Ecke befindet sich der Oszillator des D355. Er entspricht zu einem Großteil einem NE555, genauer einem B555. Tatsächlich hat man aus dieser Schaltung einen D455 entwickelt, den man als Vorgänger des B555 bezeichnen kann. Der D455 wurde aber nie in Serie produziert.

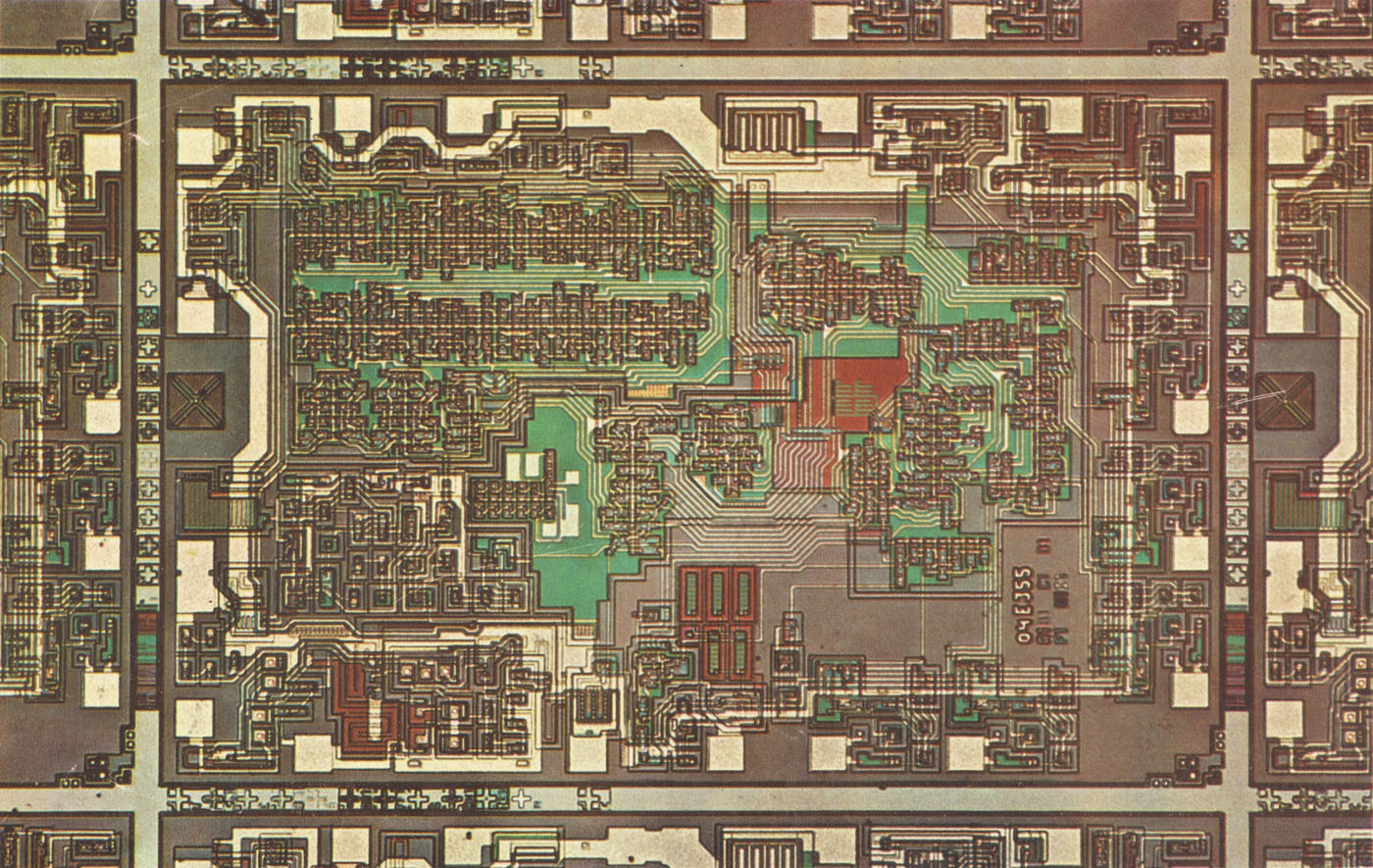

Das vorliegende Design des D355 war auch einmal auf einem RFE Kalender abgebildet.

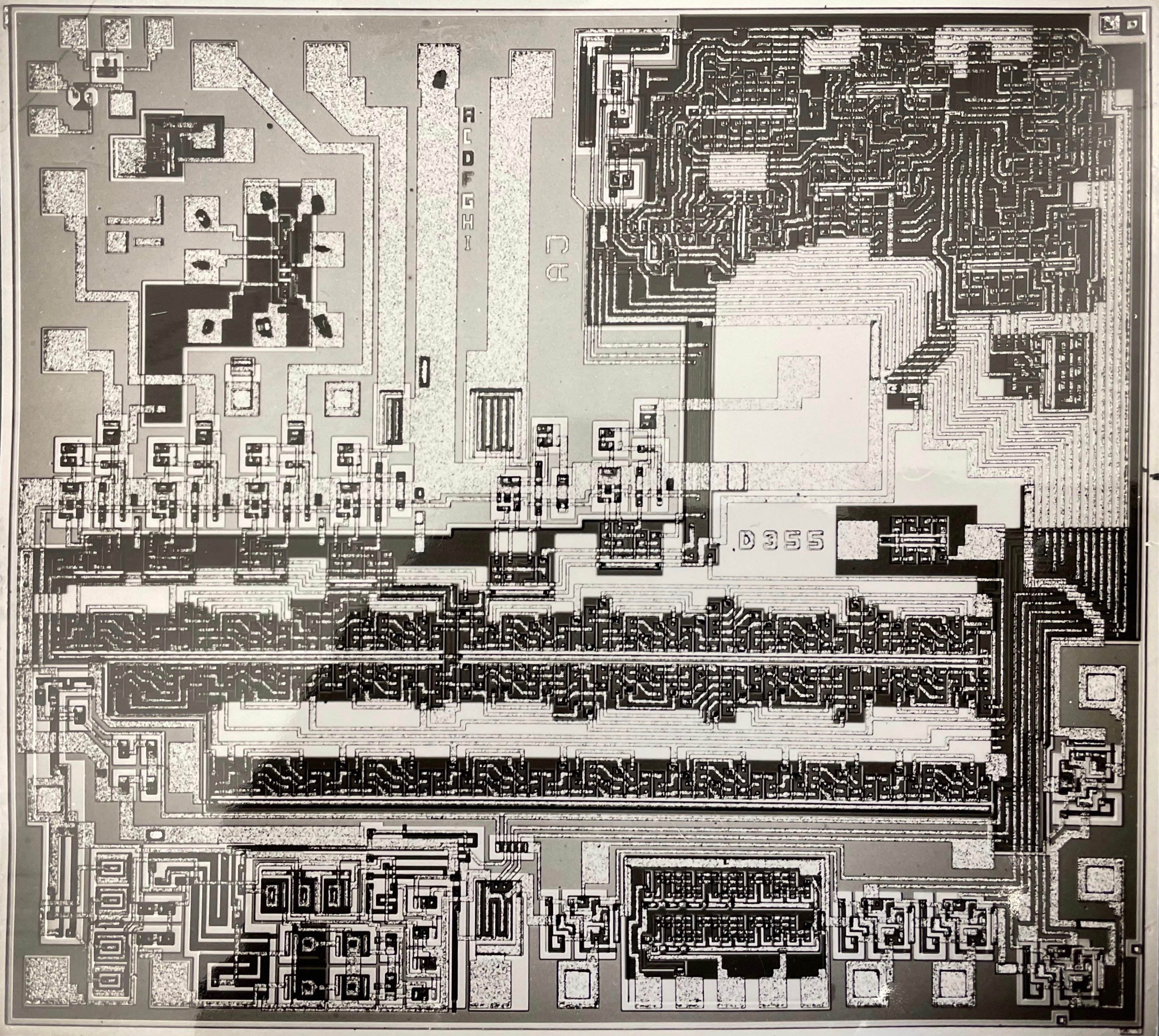

Hier ist ein früher Entwurf des D355 zu sehen. Die Schaltungsteile sind noch etwas lockerer angeordnet und es sind mehr Teststrukturen integriert.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 3MB
