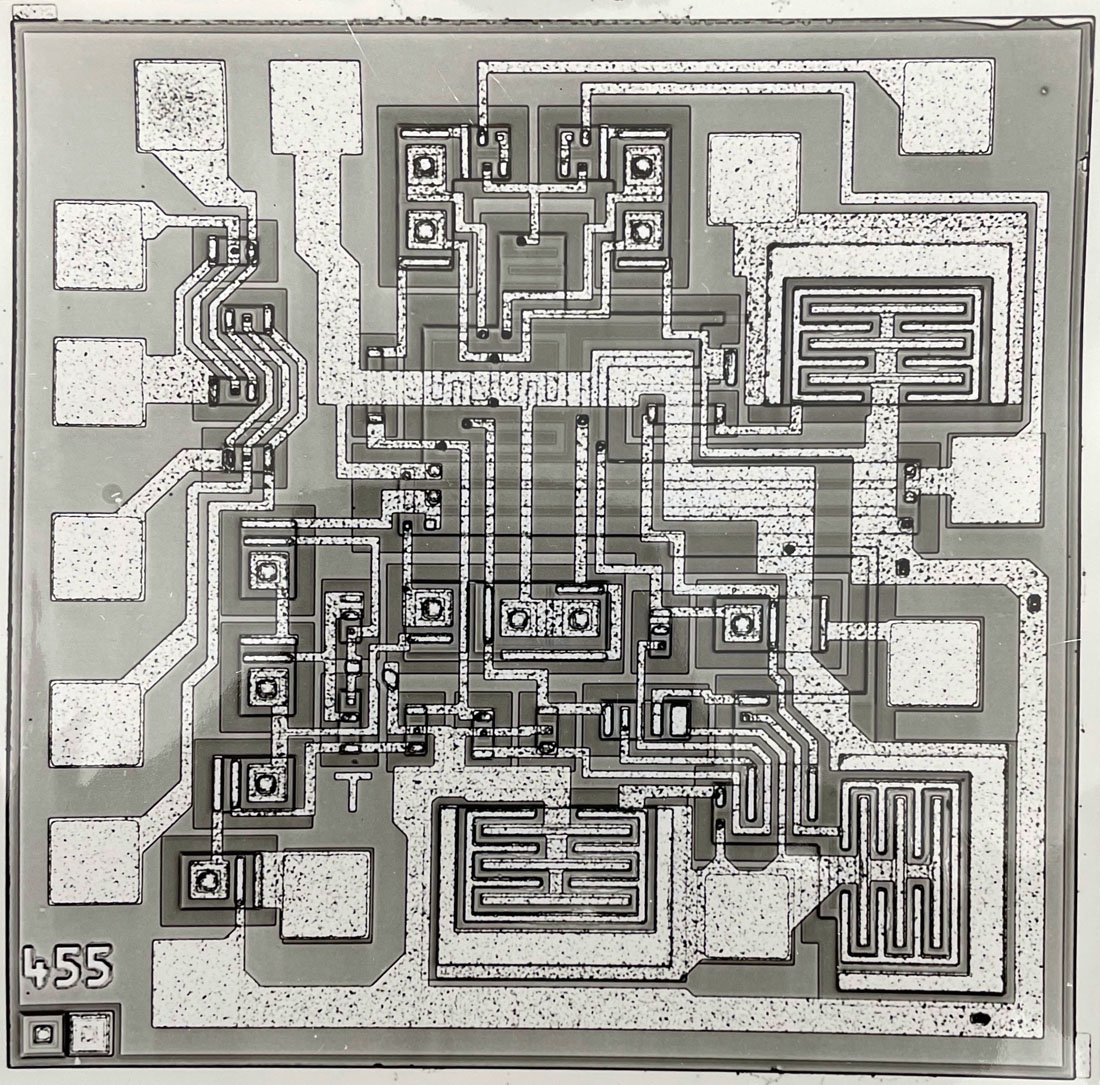

Hier ist ein Bild des D455 zu sehen. Der D455 wurde abgeleitet vom Oszillator des D355. Er ähnelt stark dem weit verbreiteten NE555-Design. Da damals in der DDR keine Gehäuse mit 8 Pins verfügbar waren, hat man ein Gehäuse mit 14 Pins gewählt. Die Pins 4-11 sind so verschaltet, dass der Baustein einen gewöhnlichen NE555 ersetzen kann, solange in der Schaltung genug Platz für das größere Gehäuse ist. Der D455 wurde nie in Serie produziert. Stattdessen hat man später den B555 entwickelt, dessen Layout dem gewöhnlichen NE555 überraschend unähnlich ist.

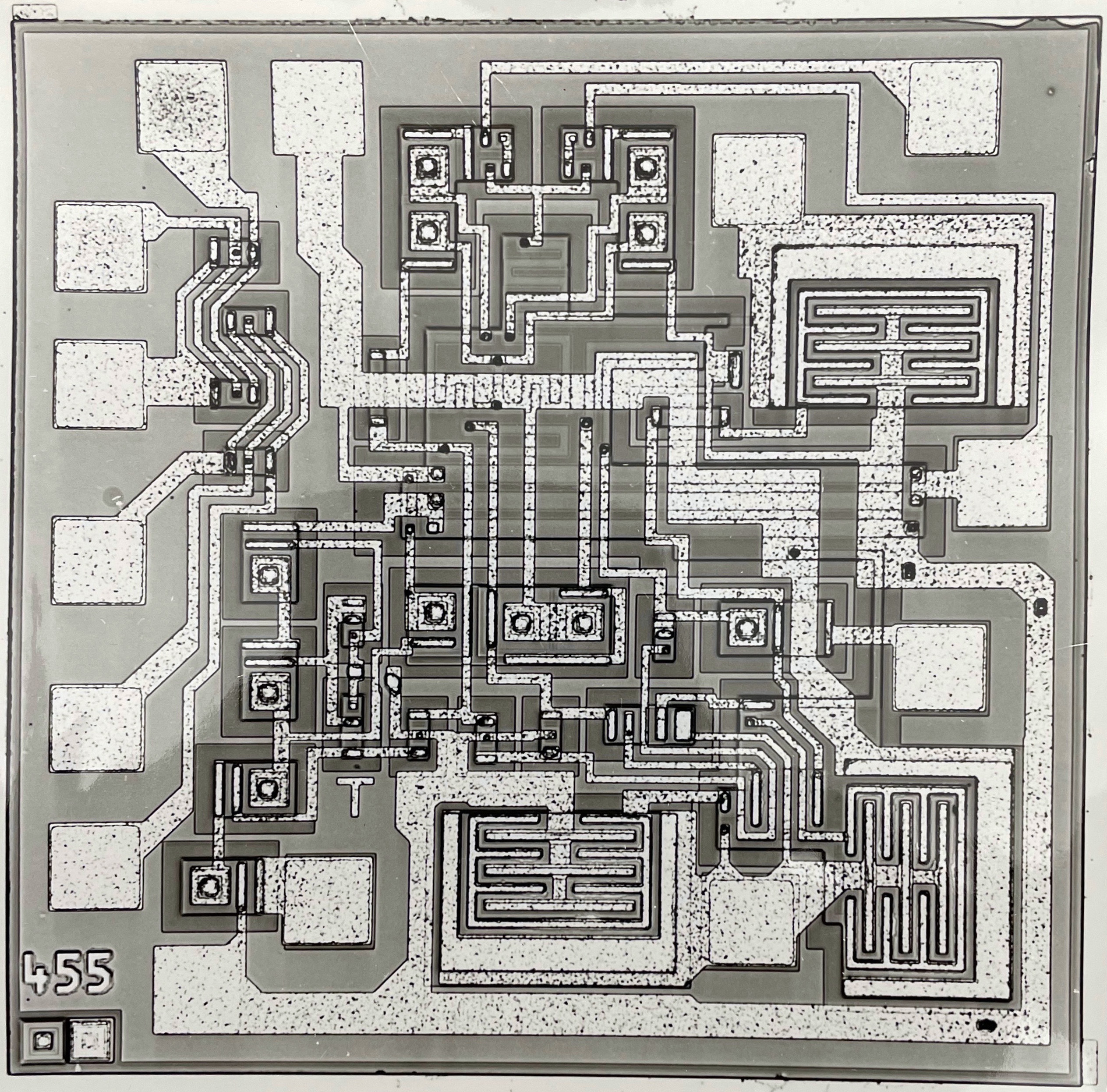

Dieses Bild ist auch in einer höheren Auflösung verfügbar: 2MB

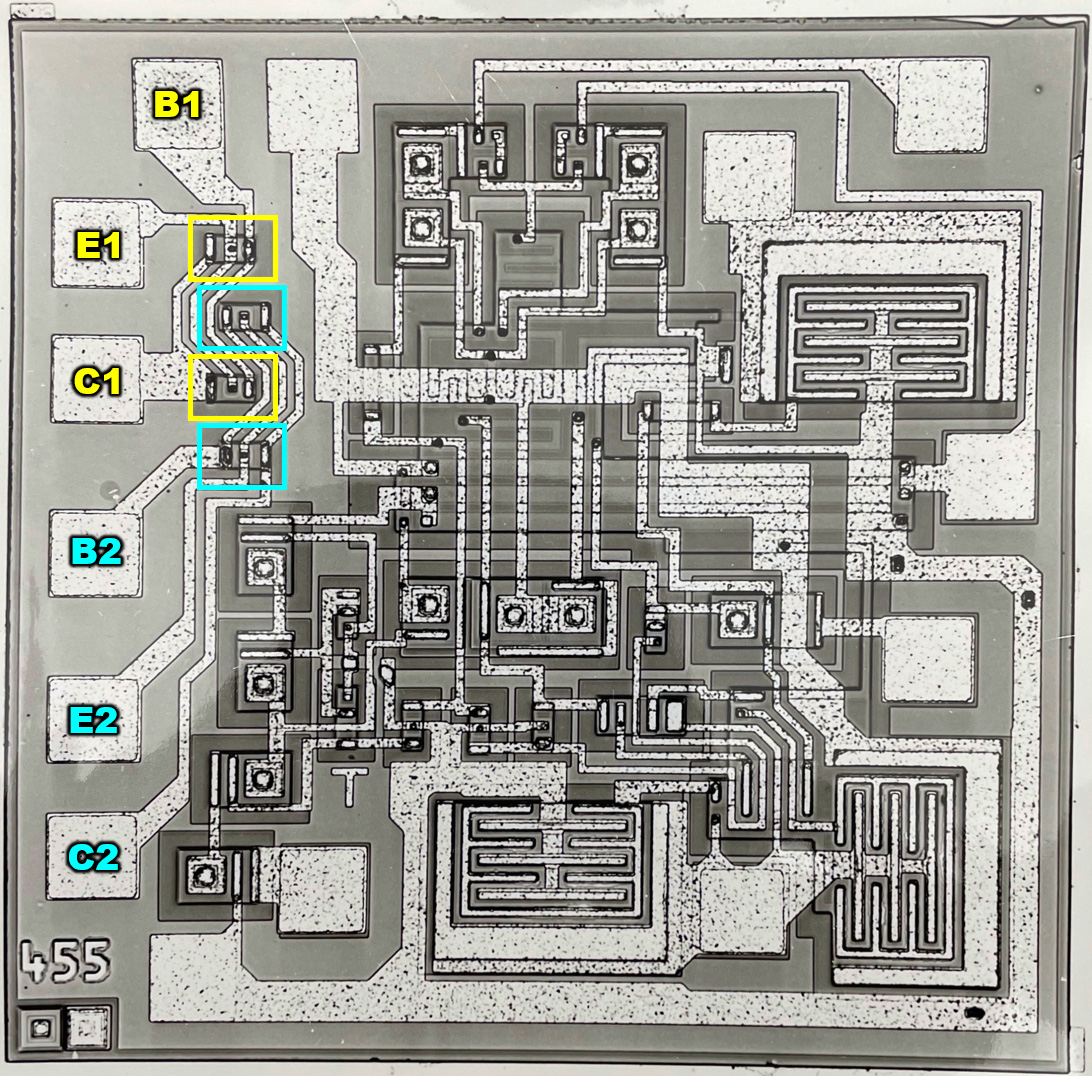

Da man die freien Pins nicht ungenutzt lassen wollte, hat man ein zusätzliches Transistorpärchen auf den D455 integriert. Derartig integrierte Doppeltransistoren waren zu dieser Zeit in der DDR nicht verfügbar. Es handelt sich jeweils um zwei parallel geschaltete Transistoren, die auf dem Die nah beieinander platziert sind, so dass thermische Gradienten die summierten Eigenschaften möglichst gleichmäßig beeinflussen.
