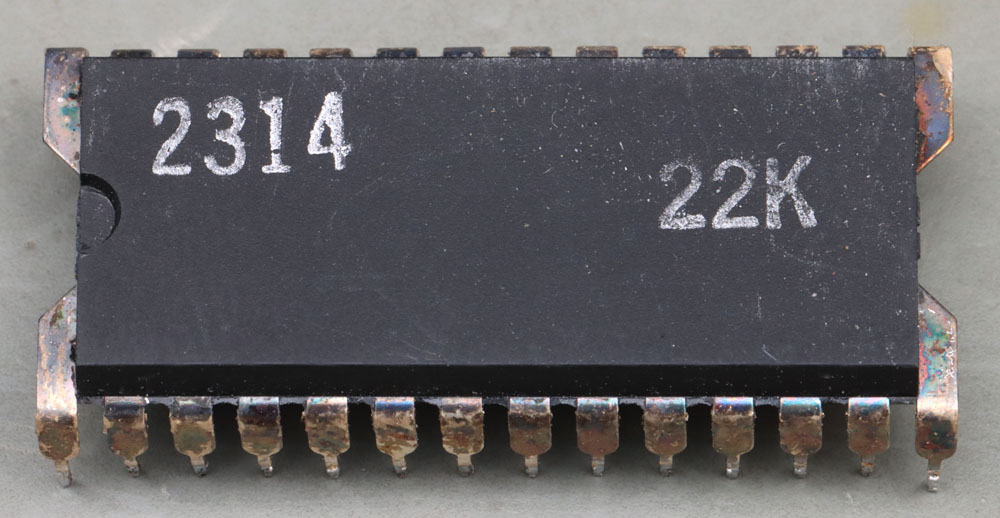

Der LIT-2314 ist ein Taschenrechner-Controller der amerikanischen Firma Litronix. Das Gehäusematerial ähnelt den grauen Mischungen, die eher an hartes Silikon als an Epoxid erinnern.

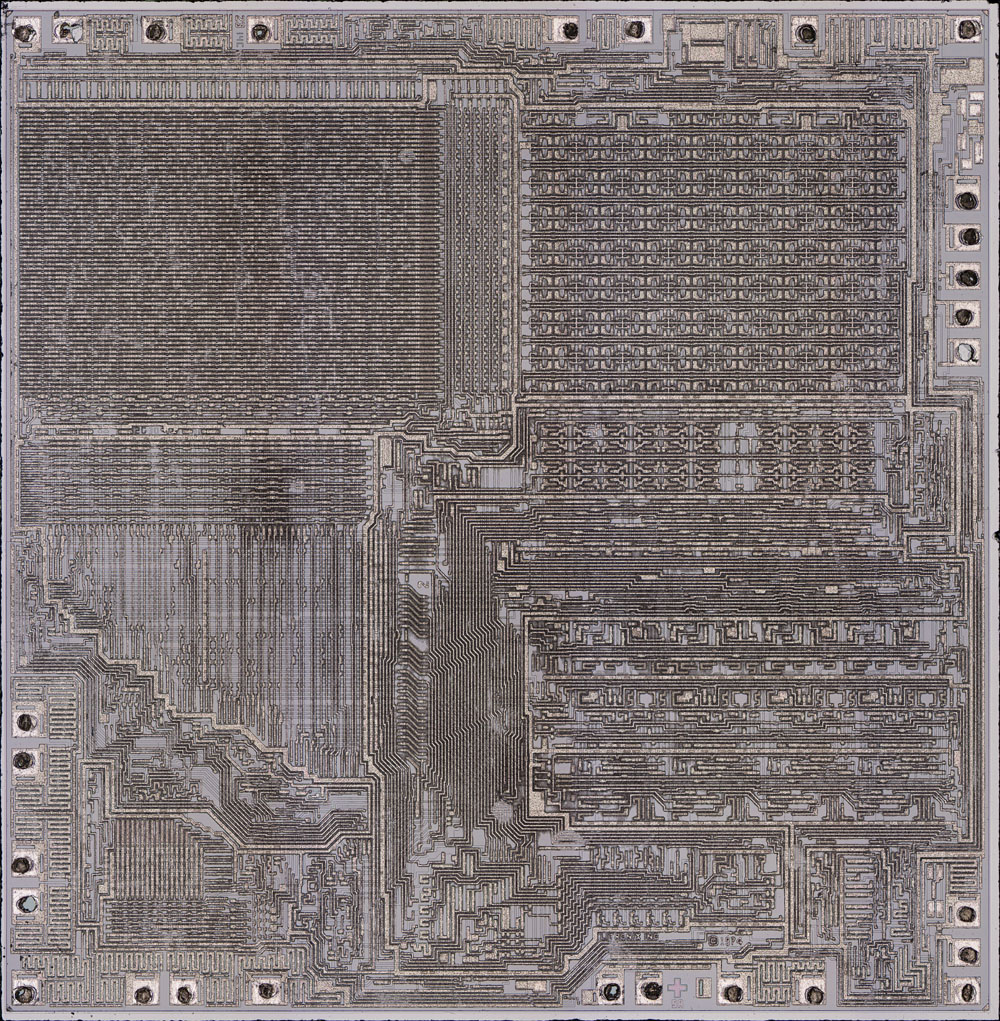

Im LIT-2314 befindet sich ein Die mit den Abmessungen 4,6mm x 4,7mm. Auf der Oberfläche bleiben Reste des speziellen Gehäusematerials zurück, die sich thermisch nicht umsetzen lassen. Die Reste lösen sich nicht in den gängigen Lösungsmitteln.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 63MB

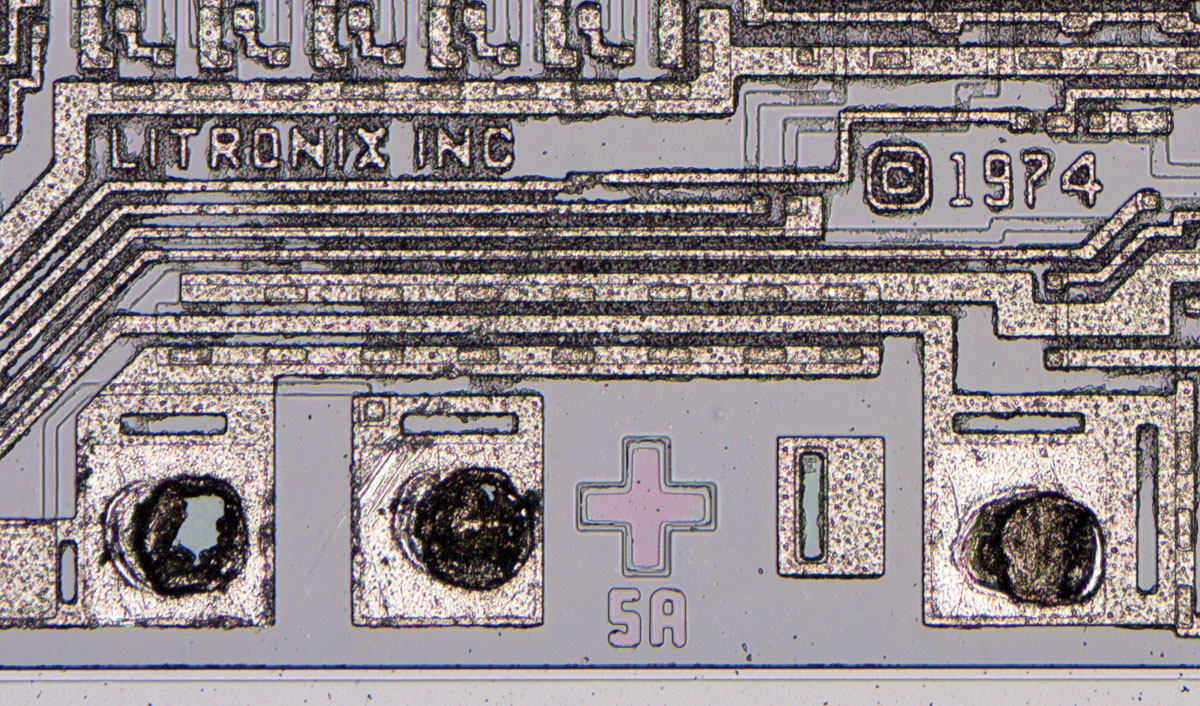

Das Design stammt von Litronix selbst. Das Copyright verweist auf das Jahr 1974.

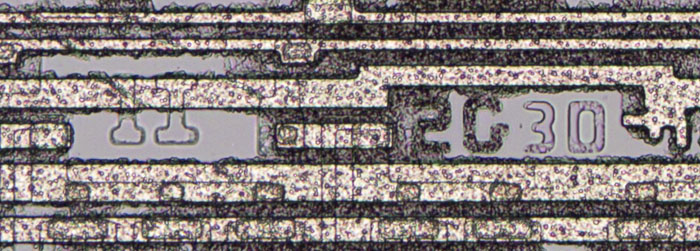

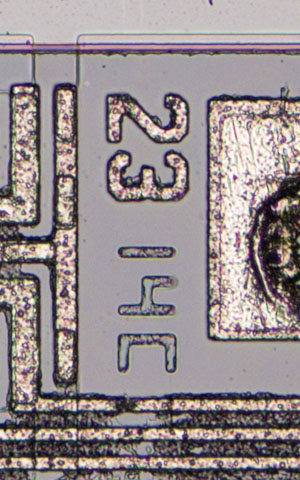

Insgesamt finden sich die Bezeichnungen von sechs Masken. In der Metalllage ist die Zahl 23 abgebildet, direkt daneben befindet sich die Zahl 14. Es scheint sehr wahrscheinlich, dass die Zeichenfolge 2314 mit der Bezeichnung des Bausteins zusammenhängt. 23 steht dann für das Basisdesign 2300, von dem mehrere Varianten existieren und die Maske mit der Zahl 14 definiert die jeweilige Variante.
In der Mitte des Dies hat man zusätzlich einmal die Zahl 2 in der Metalllage abgebildet.

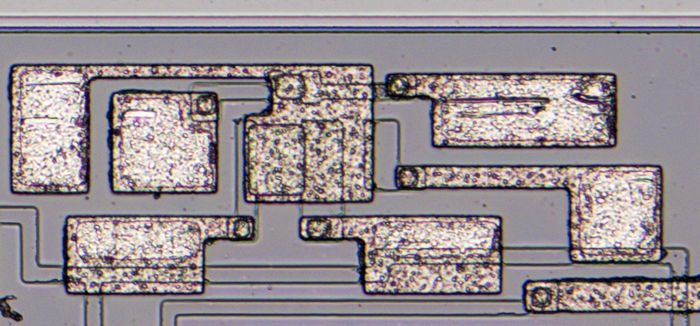

In der oberen rechten Ecke des Dies ist eine interessante Teststruktur integriert, die es erlaubt diverse Elemente zu vermessen.

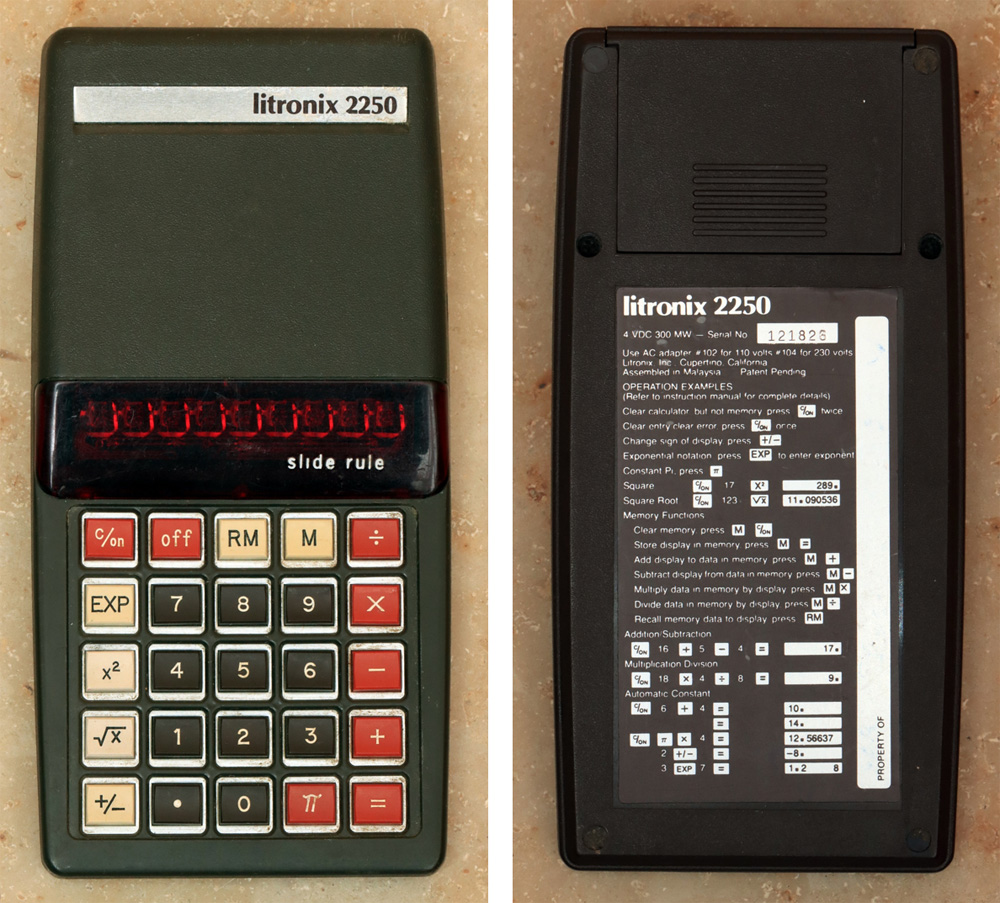

Der dokumentierte LIT-2314 stammt aus dem hier zu sehenden Litronix 2250 Taschenrechner.

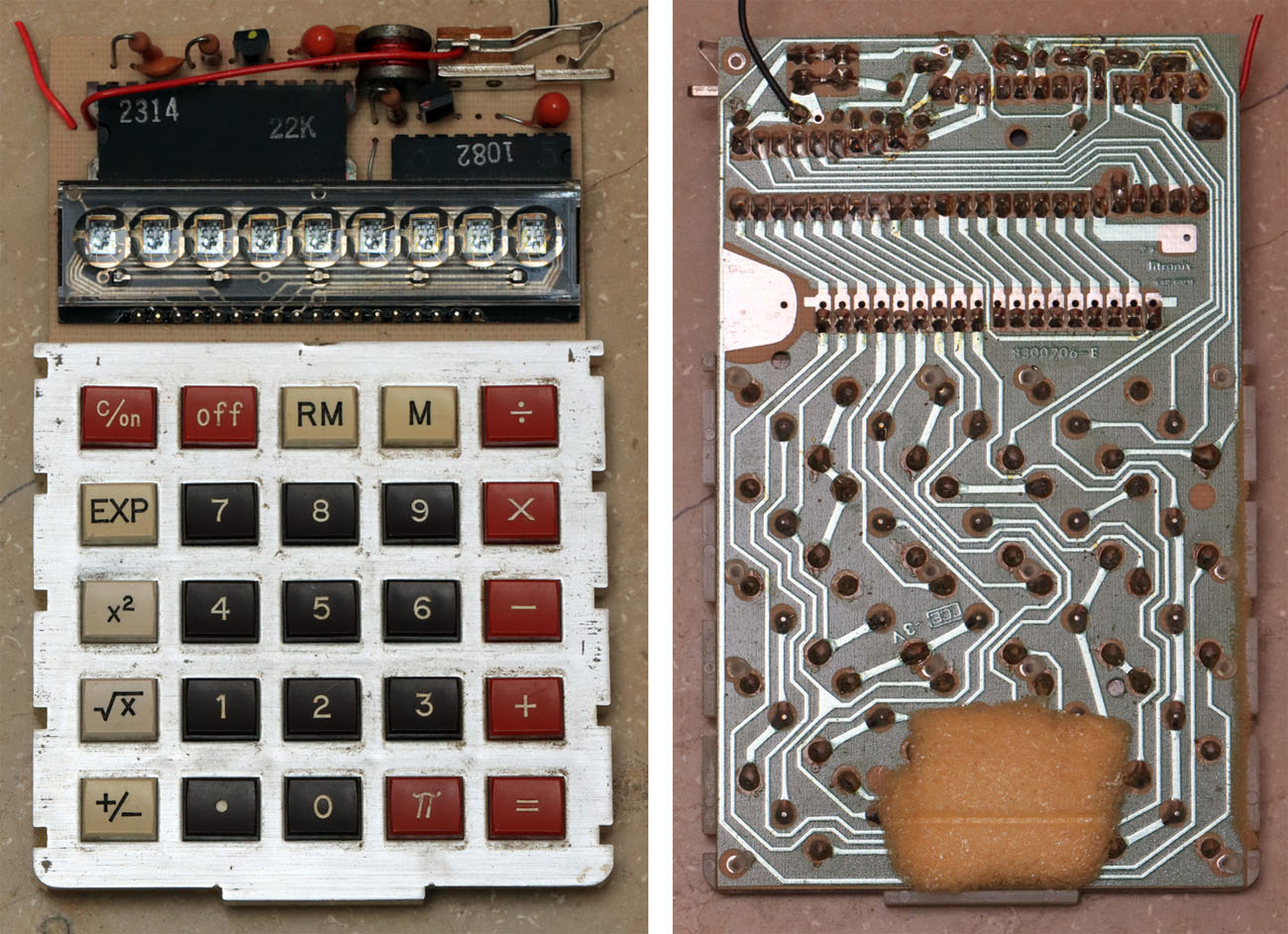

Der LIT-2314 befindet sich oberhalb des Displays. Der daneben platzierte LIT-1082 ist nicht nur ein Segmenttreiber. Es handelt sich um einen speziellen Hilfsbaustein.
