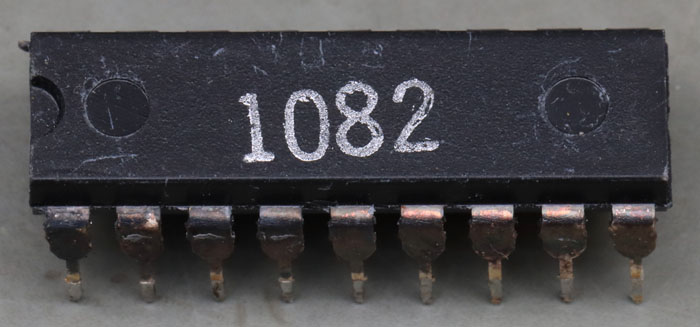

Der Litronix LBC-1082 ist ein Hilfsbaustein, der mit dem Taschenrechner-Controller LIT-2314 eingesetzt wird.

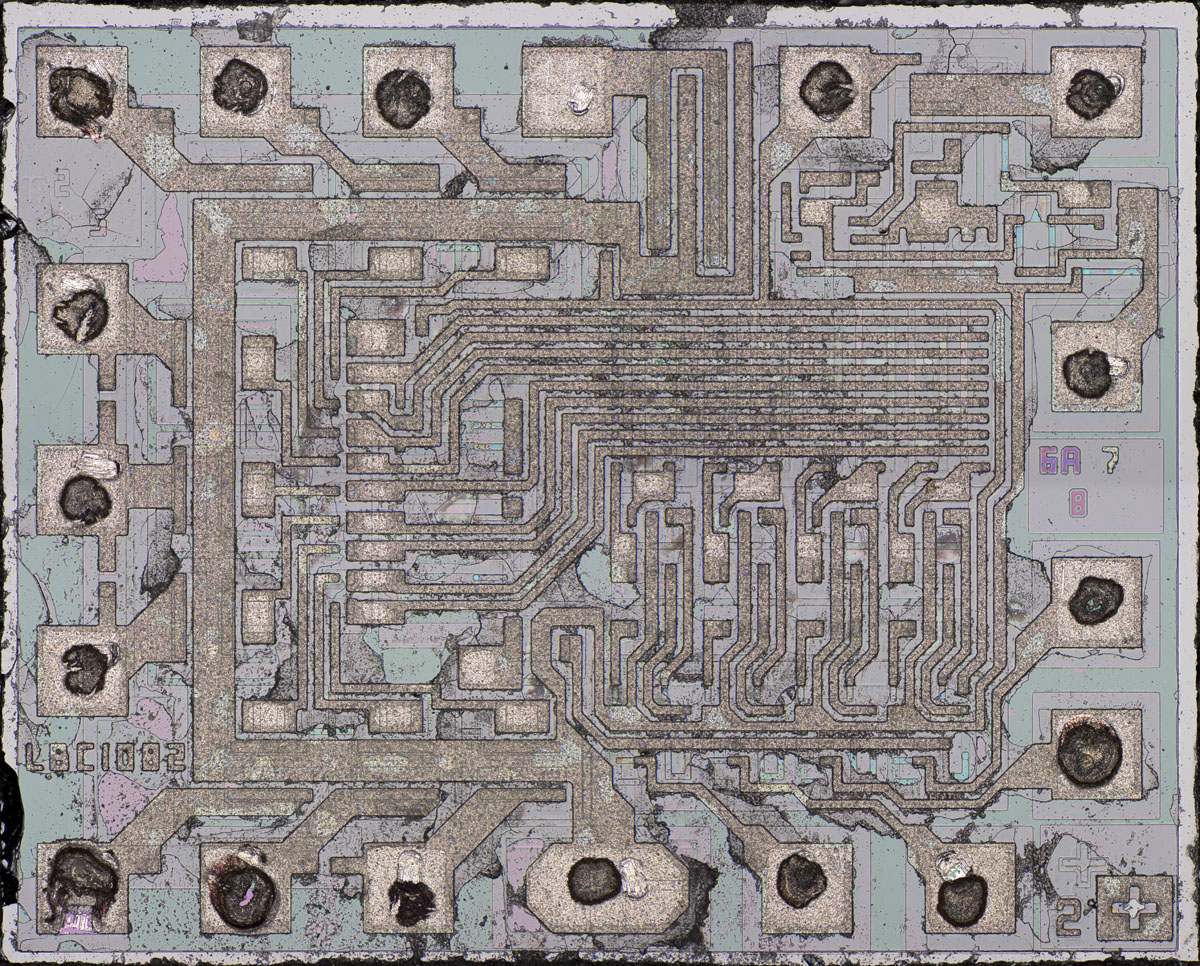

Die Abmessungen des Dies betragen 1,7mm x 1,4mm. Es folgt noch ein etwas besseres Bild. In der linken unteren Ecke ist die Bezeichnung LBC1082 dokumentiert.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 33MB

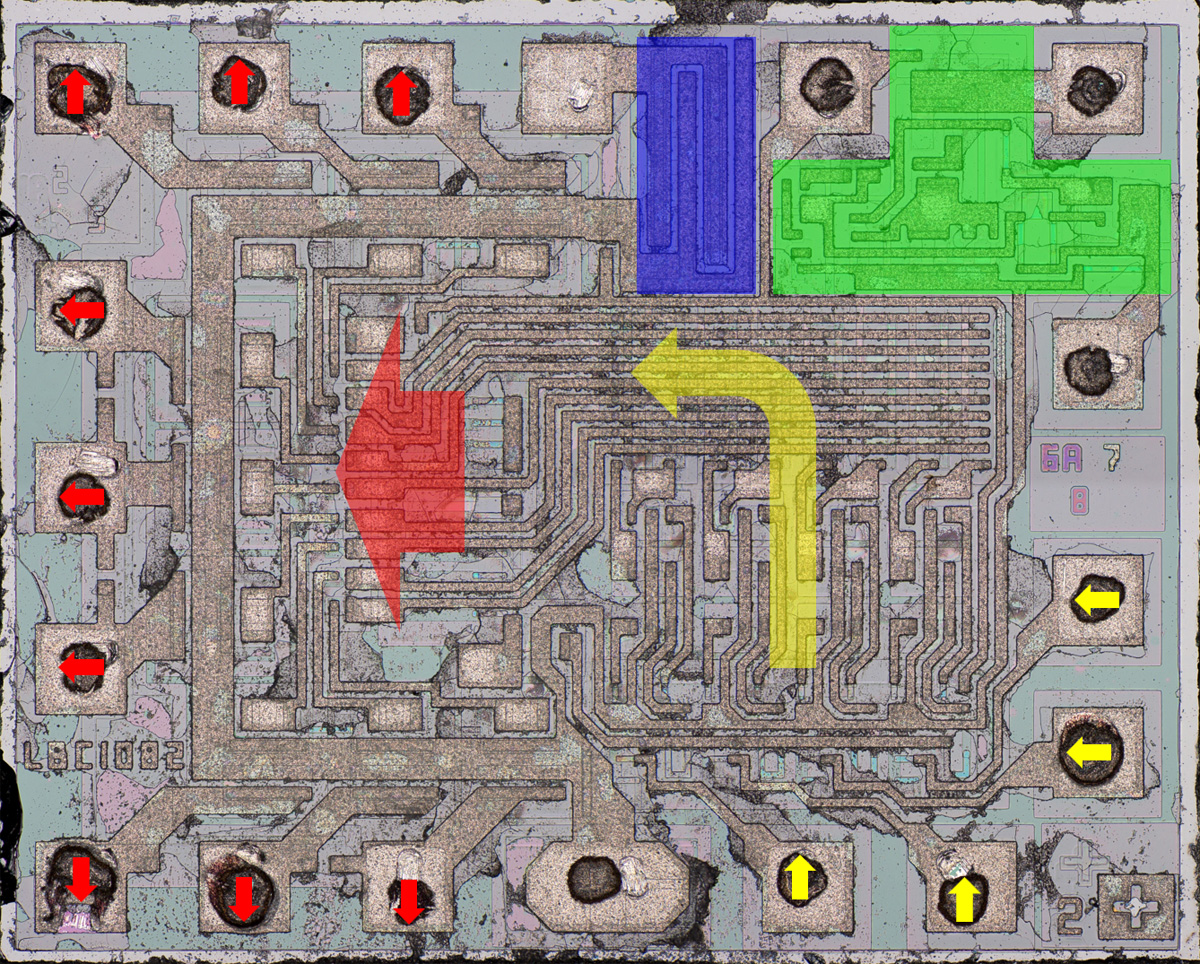

Der LBC-1082 besitzt vier Eingänge (gelb), die über eine Matrix die Ansteuerung von 9 Ziffern ermöglichen (rot). Im oberen rechten Bereich befindet sich eine isolierte Schaltung, die mit drei Bondpads verbunden ist (grün). Betrachtet man die dort außen angeschlossene Schaltung, so handelt es sich offenbar um eine Hilfsschaltung für die Spannungsversorgung des Taschenrechners. An der oberen Kante ist außerdem ein einzelnes, größere Element integriert, das nicht mit anderen Schaltungsteilen verbunden ist (blau). Das zugehörige Bondpad wurde nicht genutzt. Wahrscheinlich handelt es sich um eine Diode oder Zenerdiode, die ebenfalls im Bereich der Spannungsversorgung verwendet werden könnte.

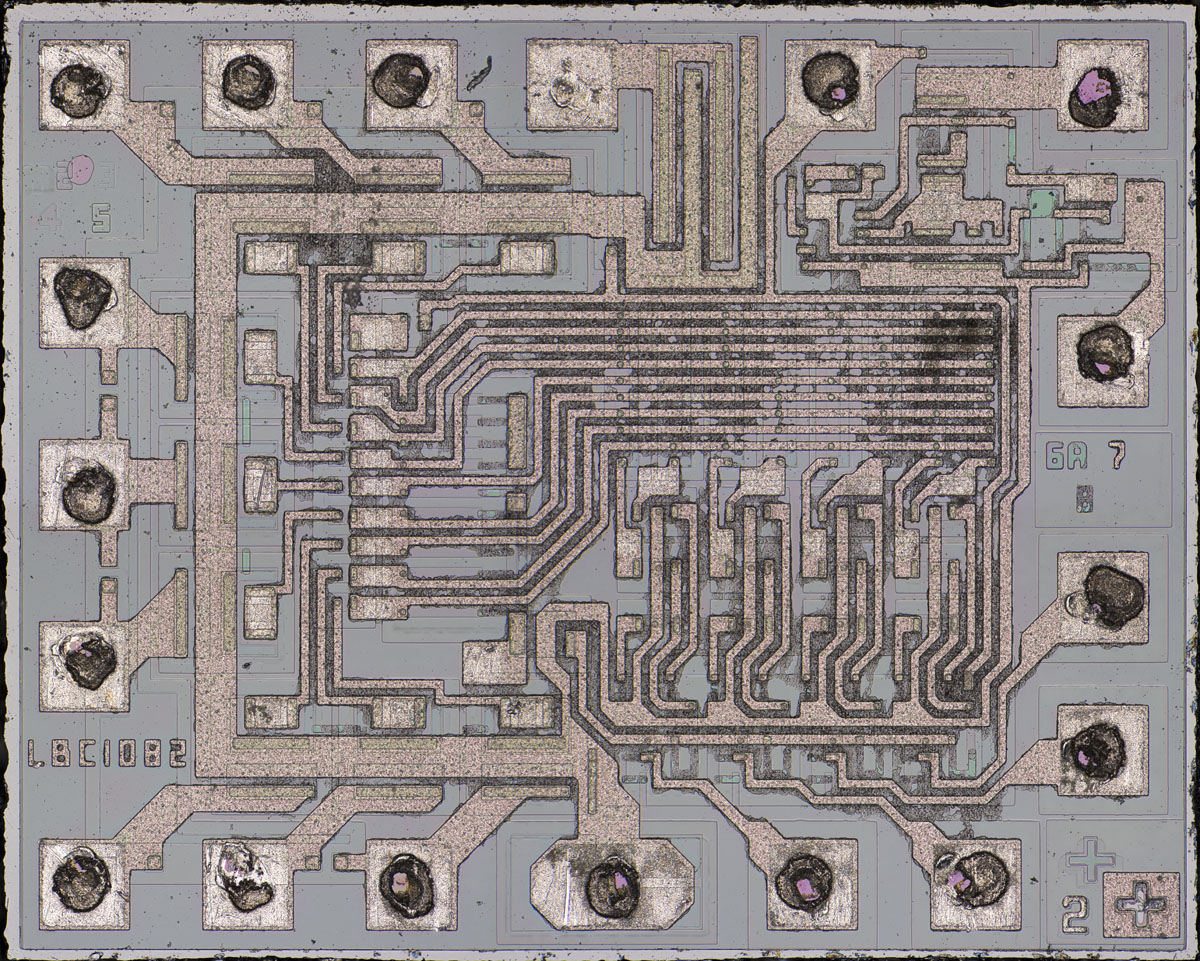

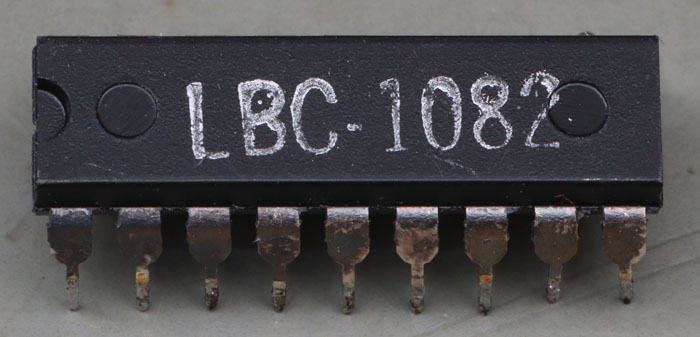

Hier ist ein weiterer LBC-1082 zu sehen, der die vollständige Bezeichnung trägt.
Das Die scheint exakt gleich aufgebaut zu sein wie das erste Die. Es wurde beim Freilegen aber weniger stark beschädigt.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 32MB
