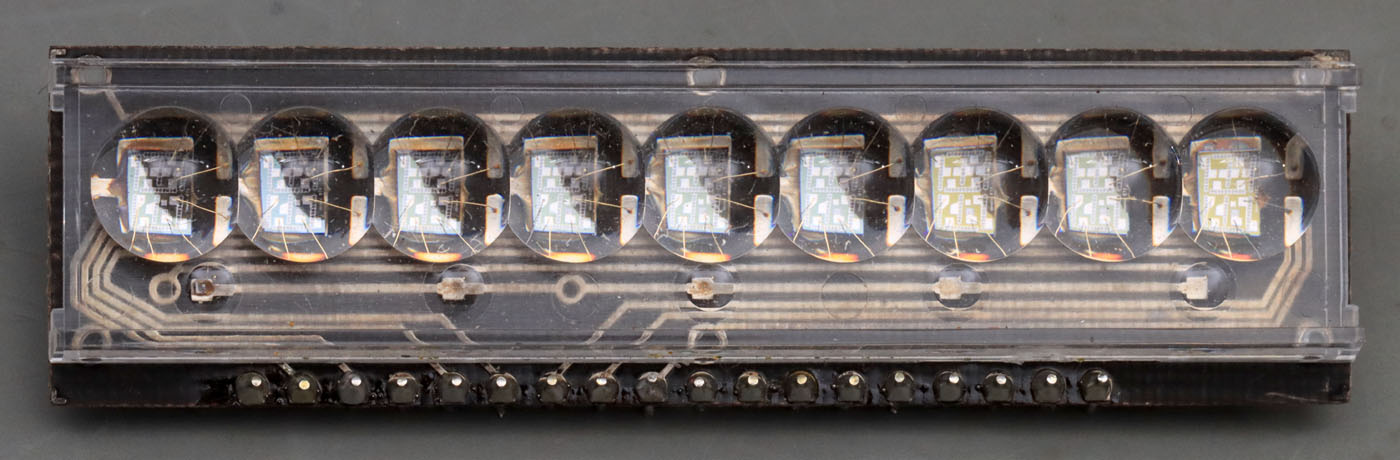

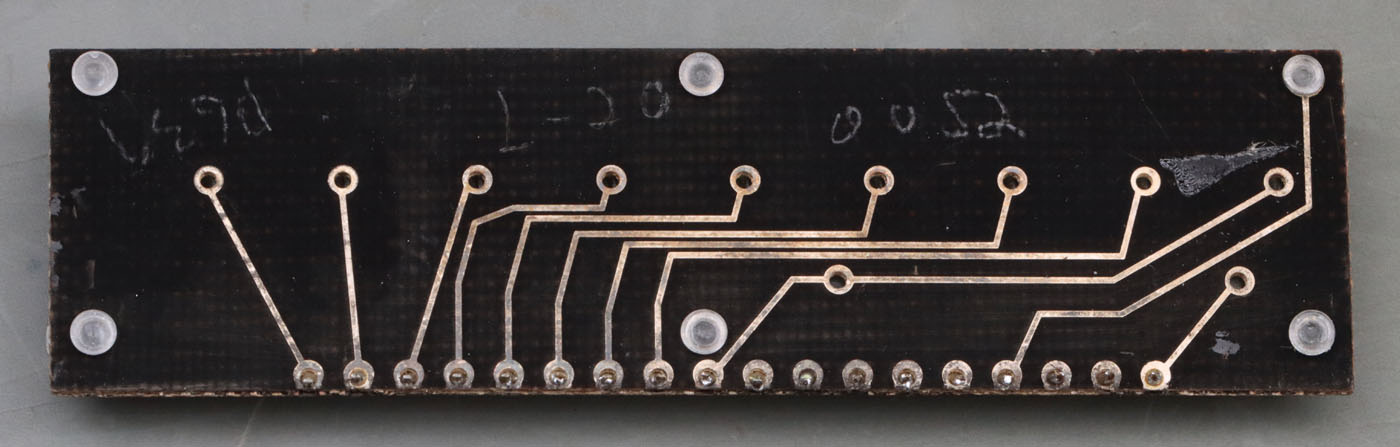

Dieses LED-Display mit neun Ziffern stammt aus dem Taschenrechner Litronix 2250. Auf der Platine ist ein Kunststoffelement befestigt, das die Halbleiter schützt und durch seine Linsen optisch vergrößert. Unter den neun Ziffern könnten sich bis zu fünf Punkte befinden. Bestückt ist allerdings nur der linke Punkt. Mit dem Punkt wird nicht die Kommastelle dargestellt. Das Komma erscheint innerhalb der Ziffern.

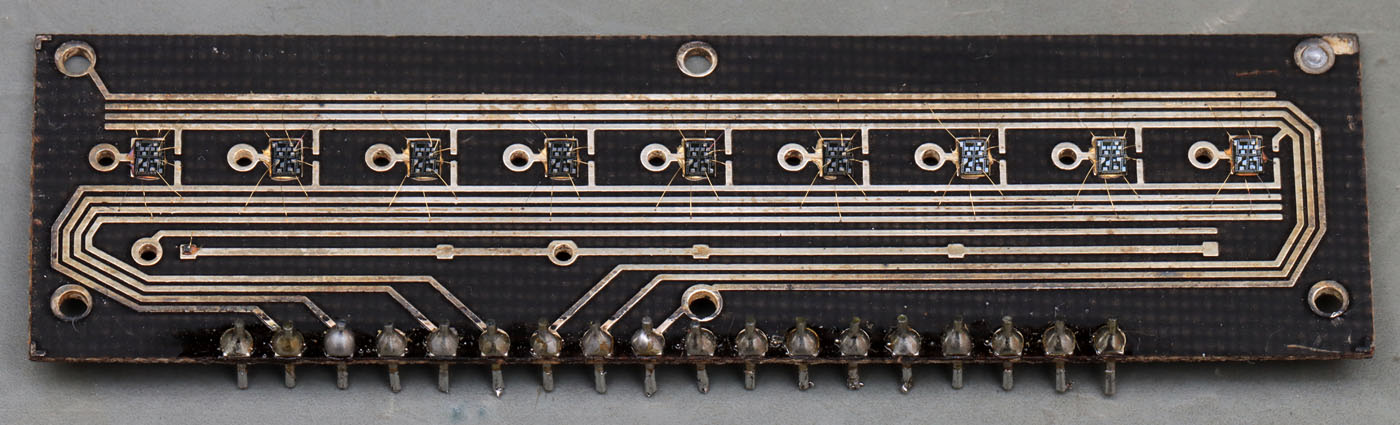

Entfernt man das Kunststoffelement, so zeigt sich wie klein die Anzeigen tatsächlich sind.

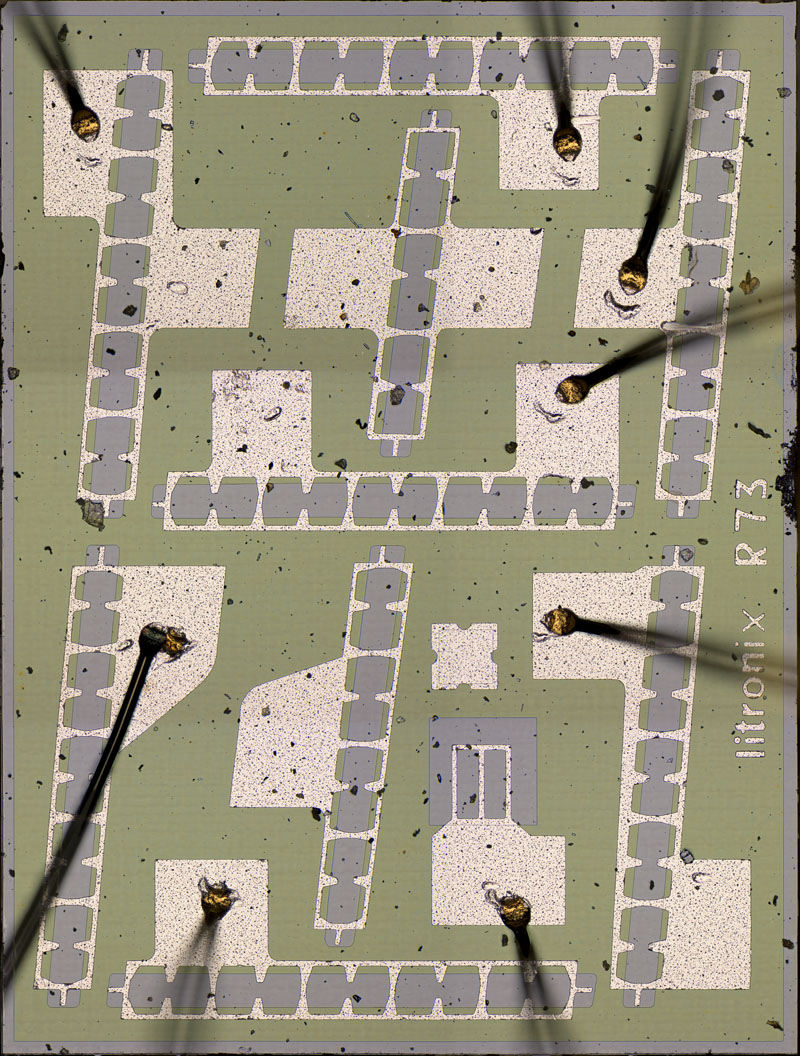

Die Abmessungen der LED-Anzeigen betragen 1,5mm x 2,0mm. An der linken Kante zeigt sich, dass es sich um das Modell R73 von Litronix handelt. Tatsächlich hat man zehn Segmente in den Halbleiter integriert. Die üblichen sieben Segmente bieten teilweise zwei Bondflächen. Dünne Leitungen verteilen den Strom innerhalb der aktiven Bereiche. Zwei zusätzliche Segmente ermöglichen es zum Beispiel ein Pluszeichen anzuzeigen. Innerhalb der Ziffern befindet sich zusätzlich ein Quadrat, das als Kommazeichen genutzt wird.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 33MB

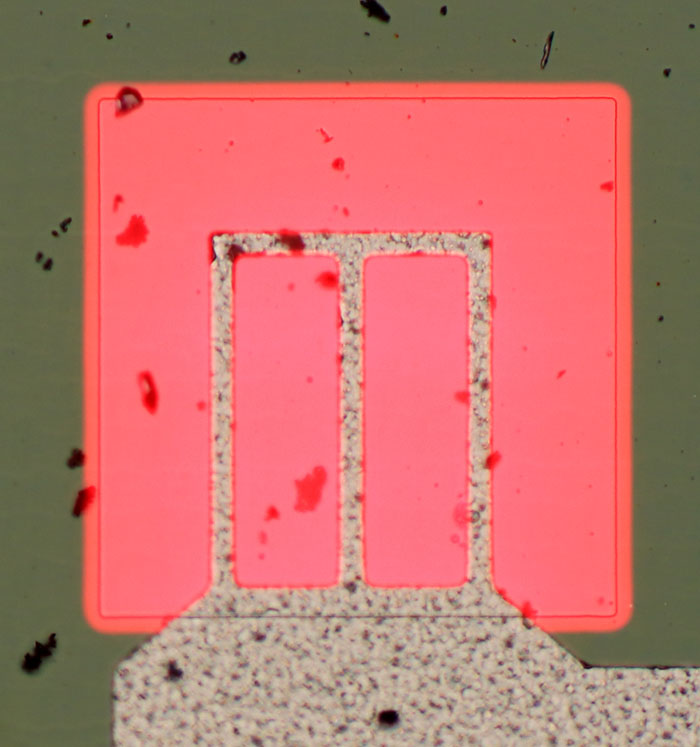

Der leuchtende Bereich ist ungefähr 6µm größer als die sichtbare Kante.

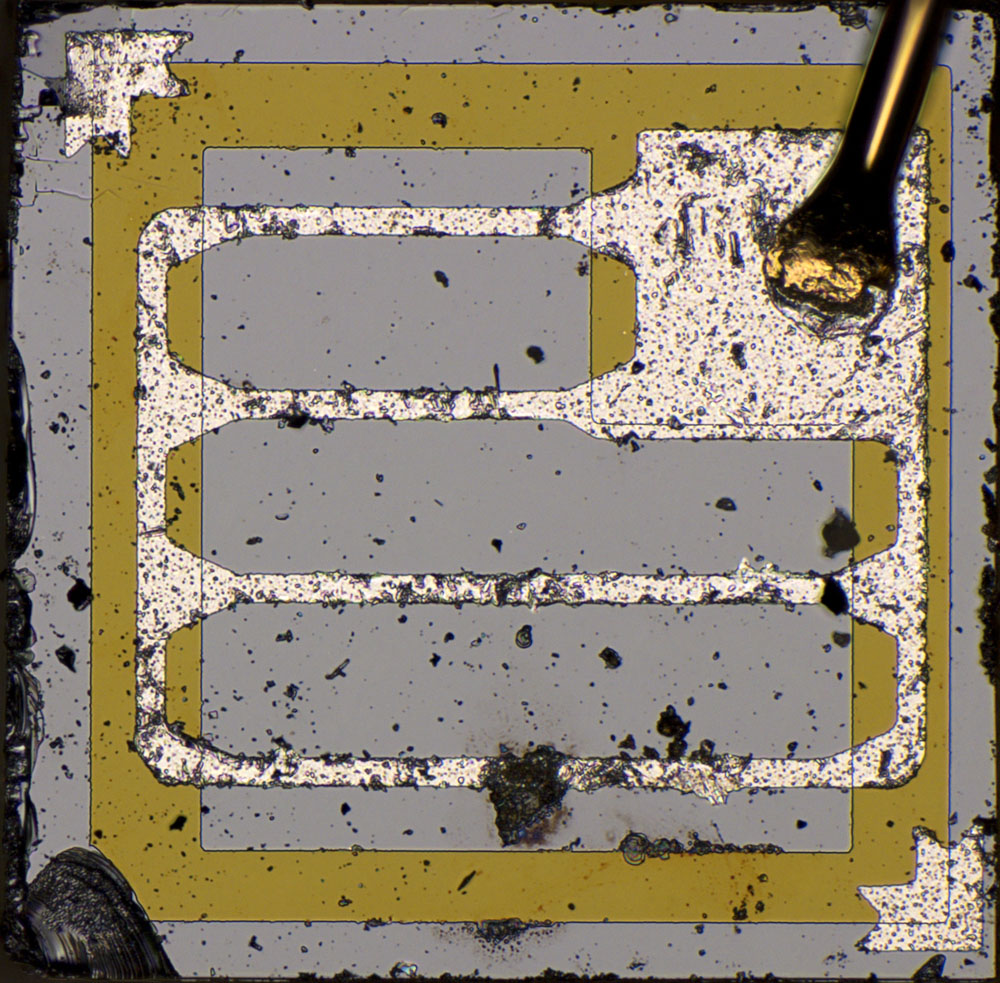

Die Kantenlänge des zusätzlichen Punkts beträgt 0,38mm.
