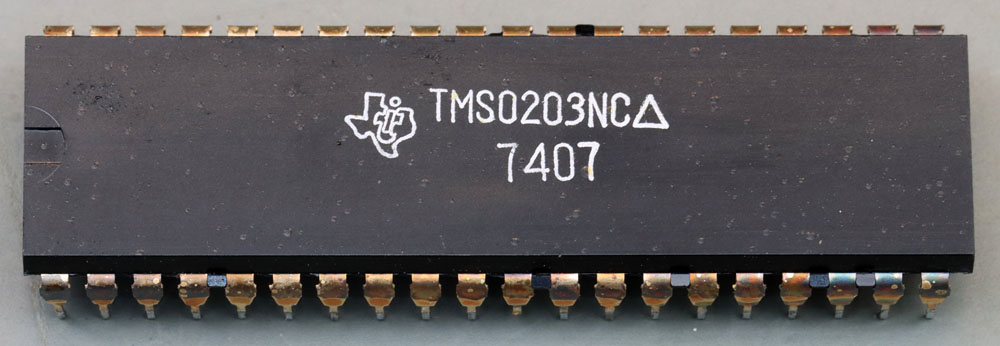

Der Texas Instruments TMS0203 ist ein Taschenrechner-Controller aus der TMS0200-Familie. Die ersten Ein-Chip-Taschenrechner-Controller konnten nur 8 oder 10 Zeichen anzeigen. Die TMS0200-Familie bestand zwar aus zwei integrierten Schaltkreisen, konnte aber dafür Anzeigen mit 12 Zeichen bedienen. Zu dem Controller-IC TMS0203 gehört ein ROM-IC, in diesem Fall der TMS0320.
Weitere Hintergrundinformationen zum TMS0200-System finden sich hier: http://www.datamath.org/Chips/TMS0200-CS.htm

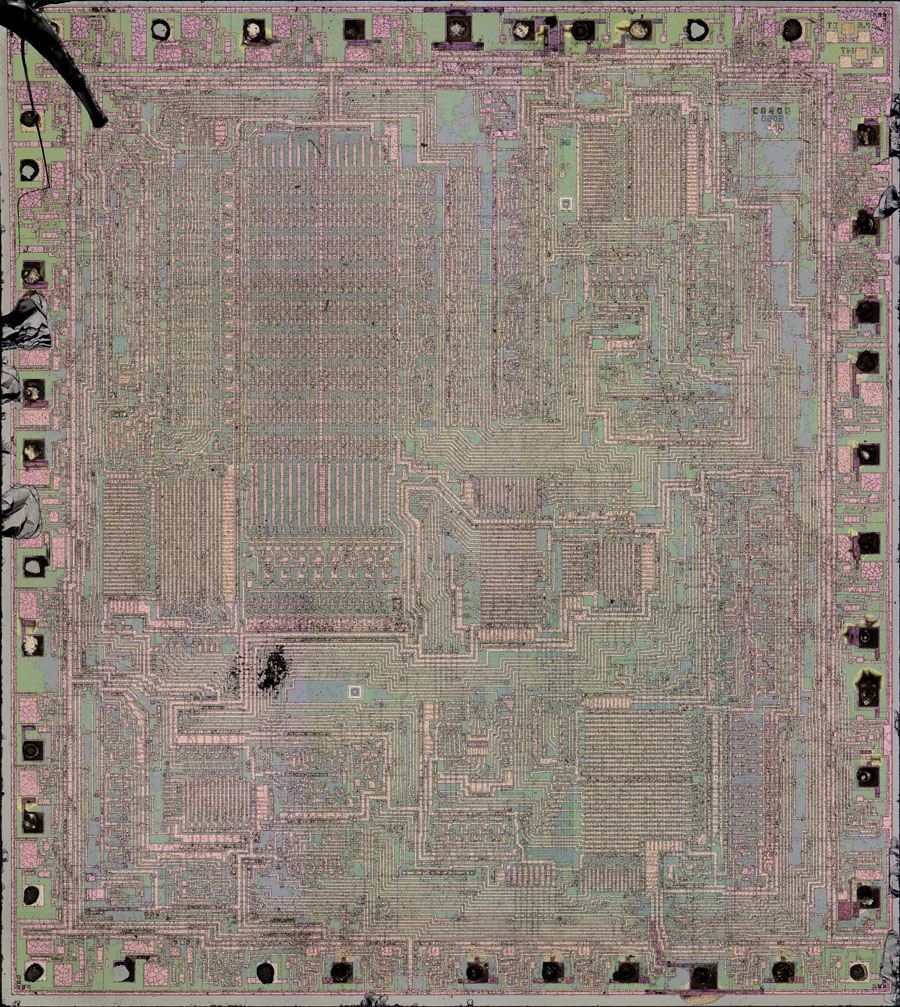

Die Abmessungen des Dies betragen 5,7mm x 6,3mm.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 94MB

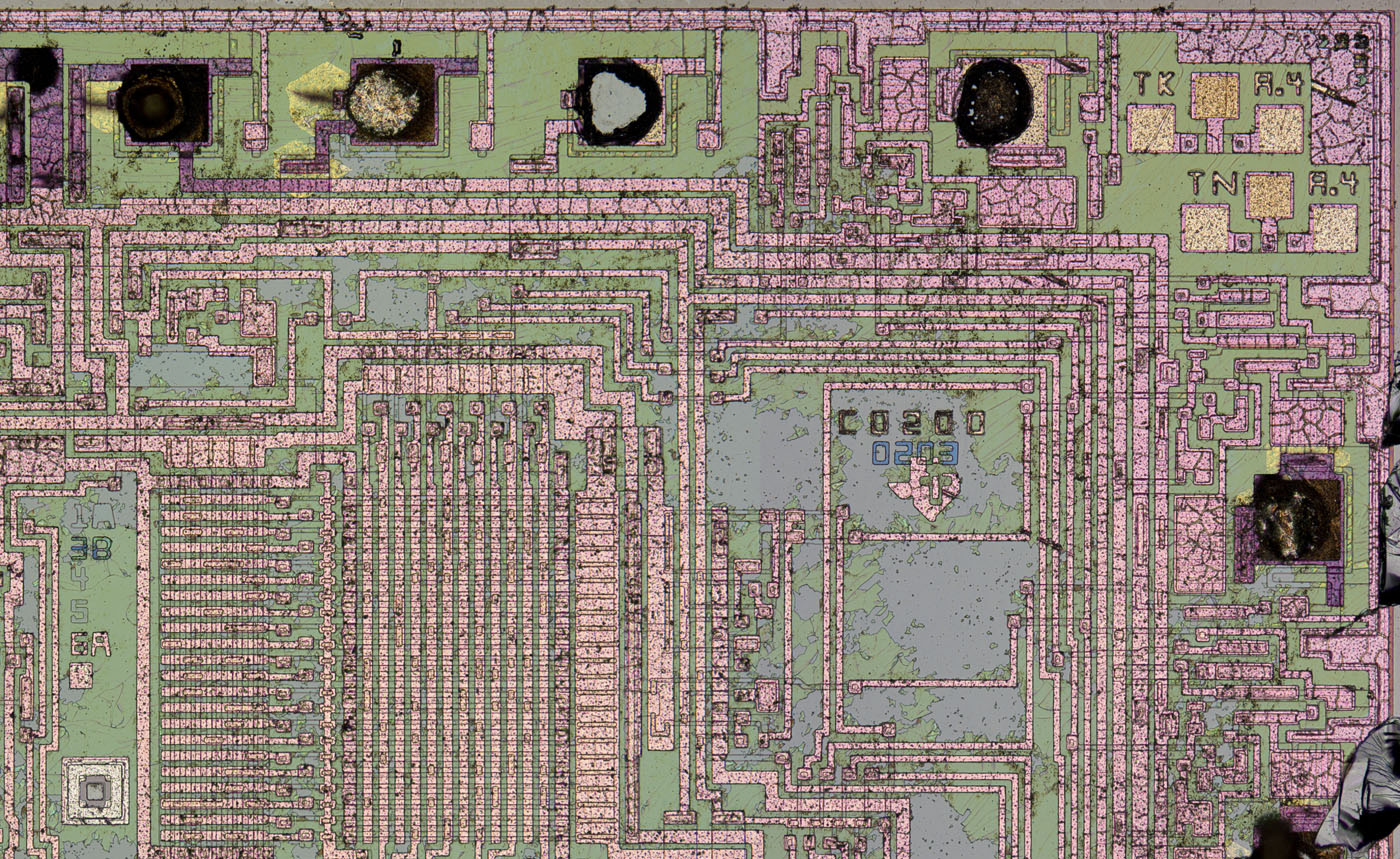

Auf dem Die findet sich über dem TI-Logo die Zeichenfolge C0200, die auf die Controller-Familie verweist. Wie beim TMS0105 scheint auch hier eine Maske genutzt worden zu sein, um die Variante 0203 zu erzeugen. Im linken Bereich sind sechs Masken abgebildet.

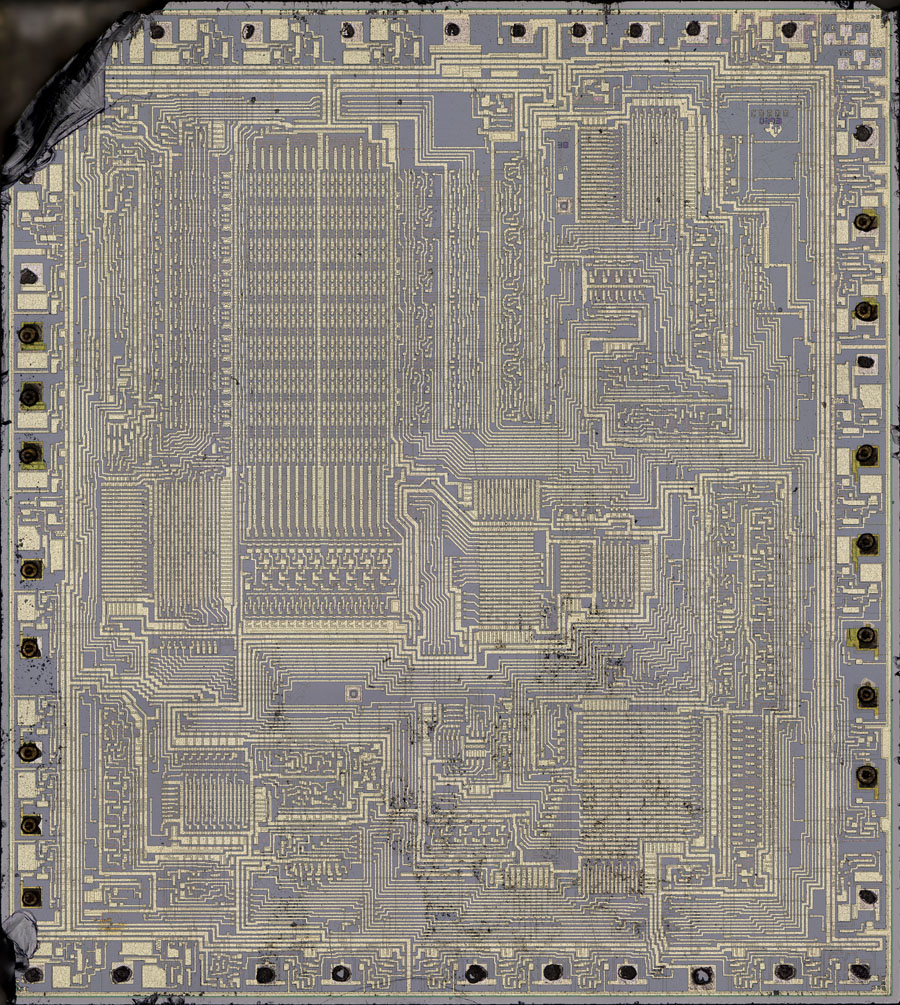

Hier handelt es sich um einen zweiten, etwas später produzierten TMS0203. Leider haben beide Schaltkreise etwas Schaden genommen.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 84MB

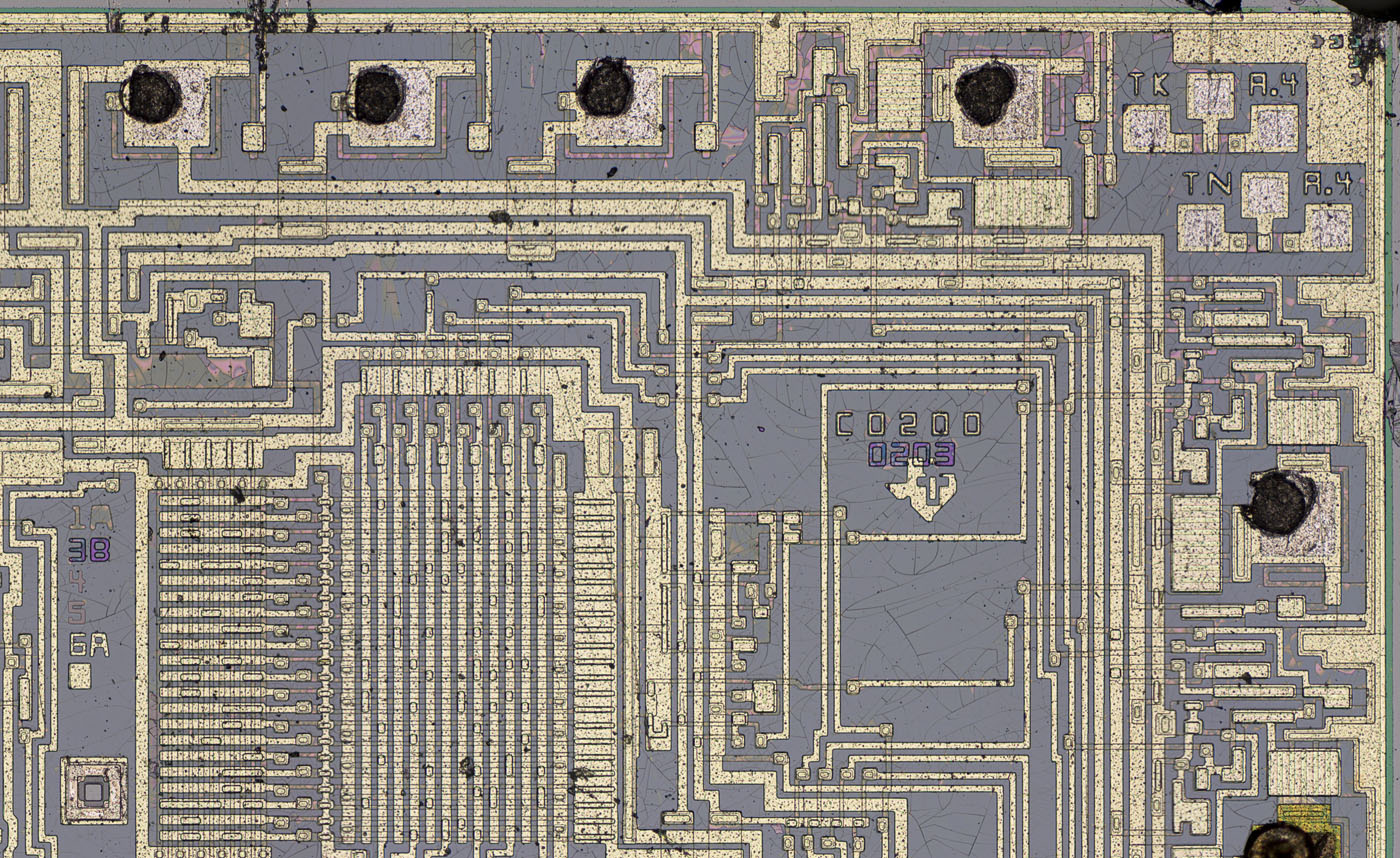

Unterschiede zum ersten TMS0203 sind nicht zu erkennen.

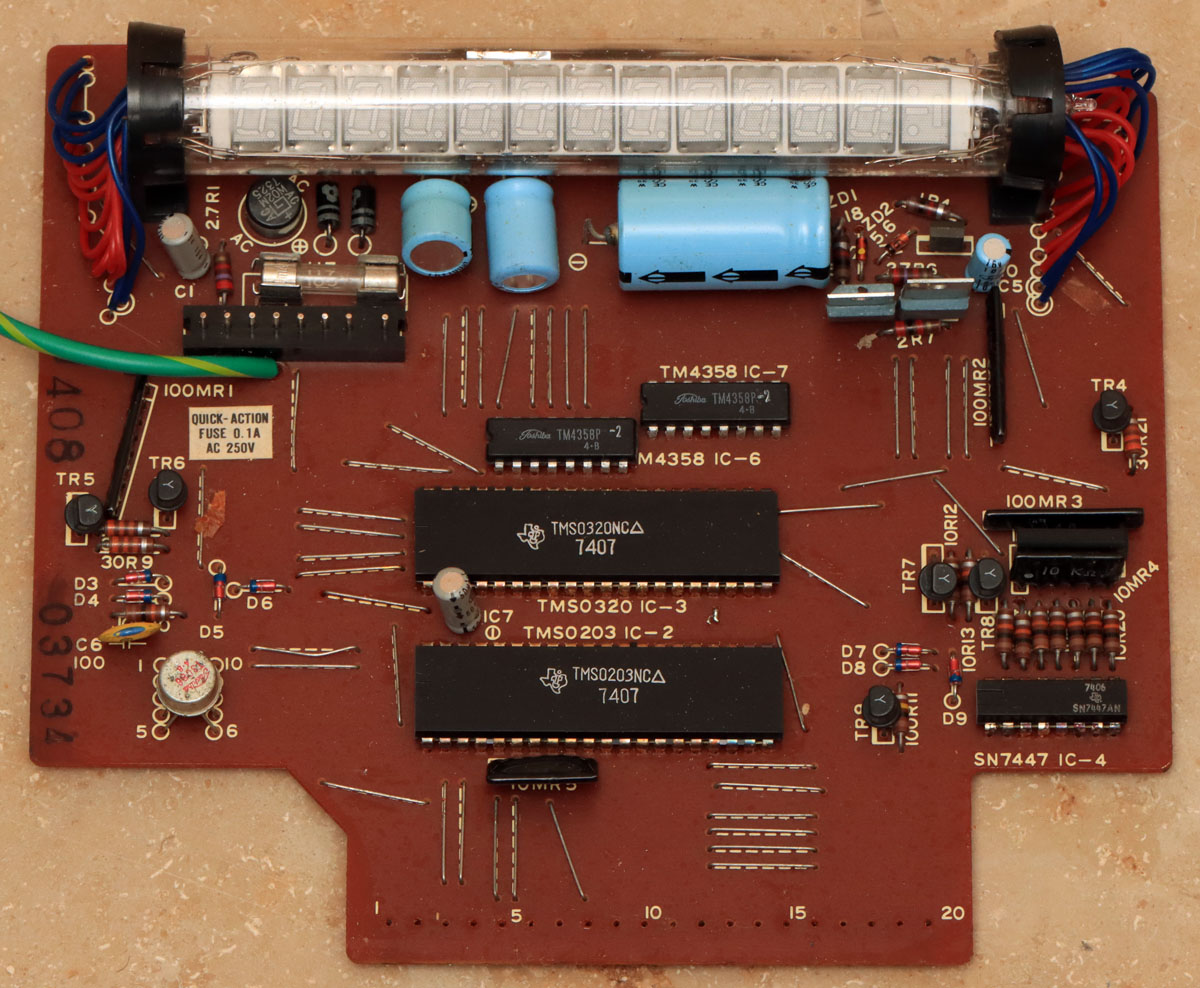

Ein Tischrechner, der mit dem TMS0203 arbeitet, ist der Elite 1202 M, dessen Platine hier zu sehen ist.
