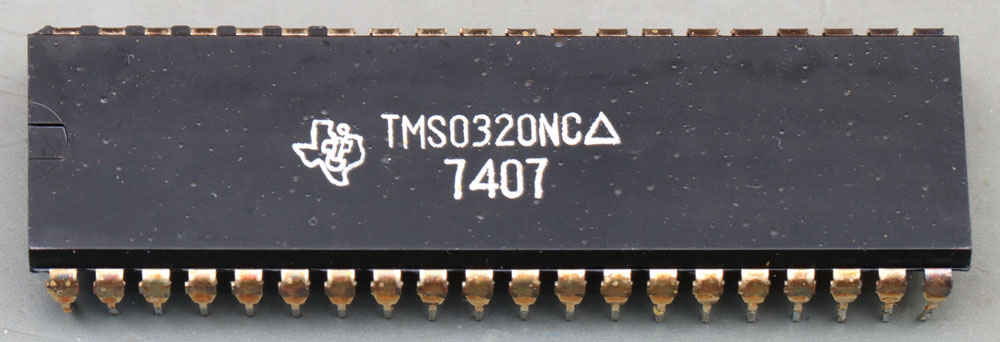

Der TMS0320 ist ein ROM-Baustein der TMS0200-Familie. Er war in Kombination mit einem TMS0203 im Einsatz.

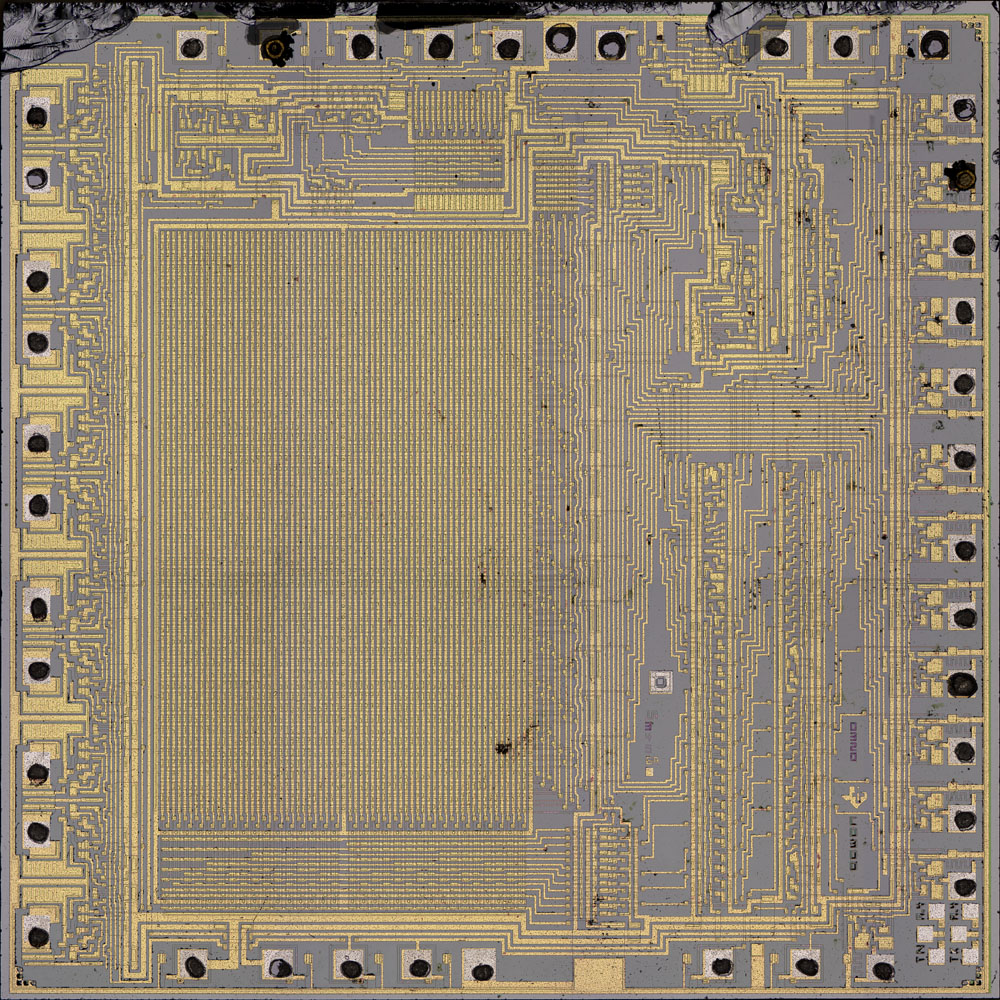

Die Kantenlänge des Dies beträgt 4,5mm. Es ist deutlich zu erkennen, dass die Speichermatrix selbst einen Großteil der Fläche einnimmt. Die restliche Schaltung realisiert die Auswahl und die Ausgabe der gespeicherten Daten.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 77MB

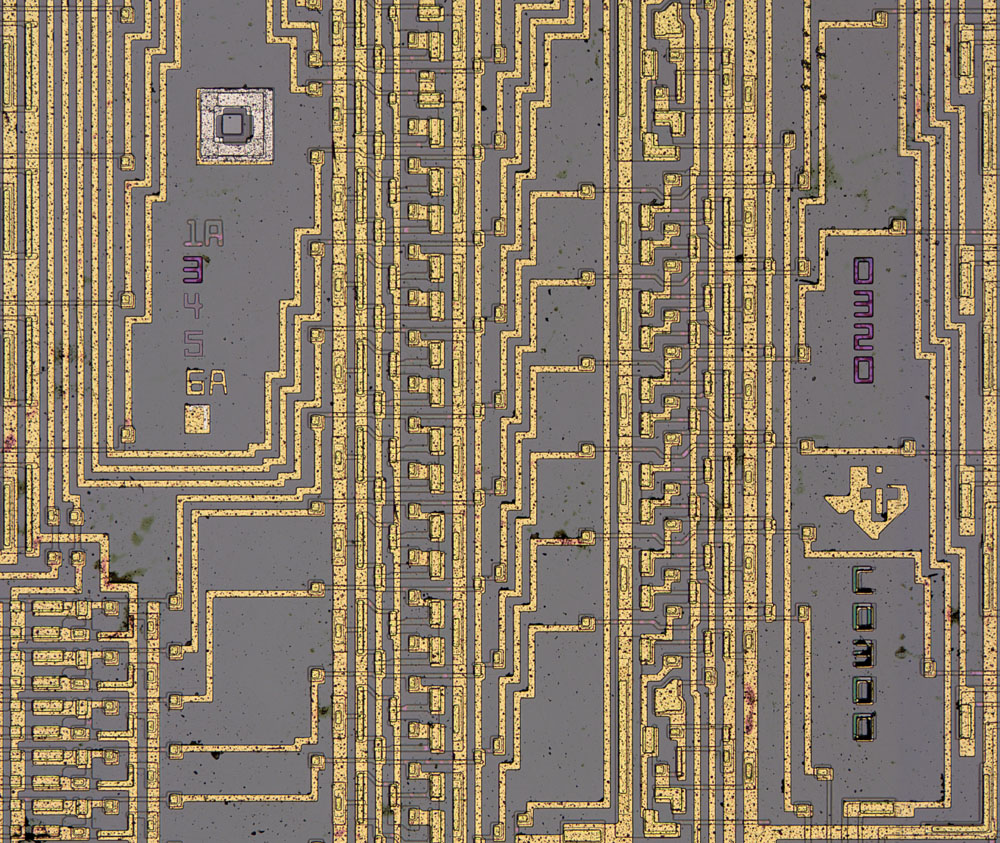

Die Speicherbausteine tragen offenbar die Sammelbezeichnung C0300. Über dem Texas Instruments Logo zeigt die Zahlenfolge 0320, dass auch hier die Varianten mit einer Maske erzeugt wurde. Im linken Bereich sind sechs Masken abgebildet.

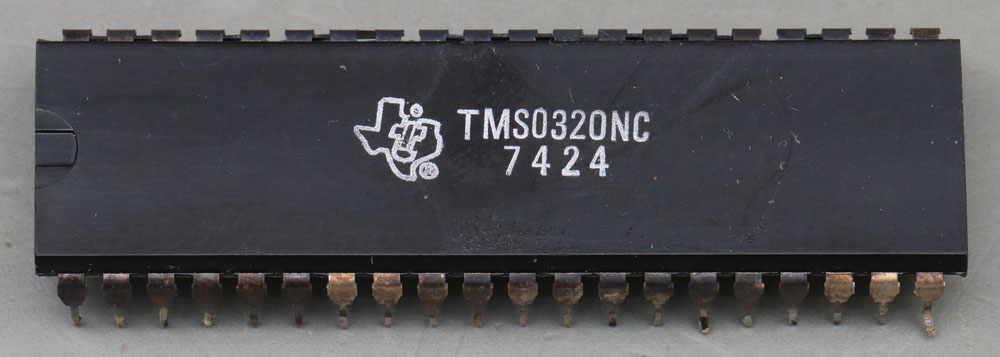

Hier ist ein weiterer TMS0320 zu sehen. Die Farben der integrierten Schaltung sind deutlich unterschiedlich im Vergleich zum ersten Baustein. Vielleicht hat sich der Herstellungsprozess geändert. Vielleicht ist aber auch nur die Dicke der Passivierungsschicht unterschiedlich.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 49MB
Dass sich die Herstellungsprozesse etwas unterscheiden, sieht man auch an den Abbildungen der Masken 4 und 5. Deren Zahlen sind hier deutlich feiner strukturiert.
