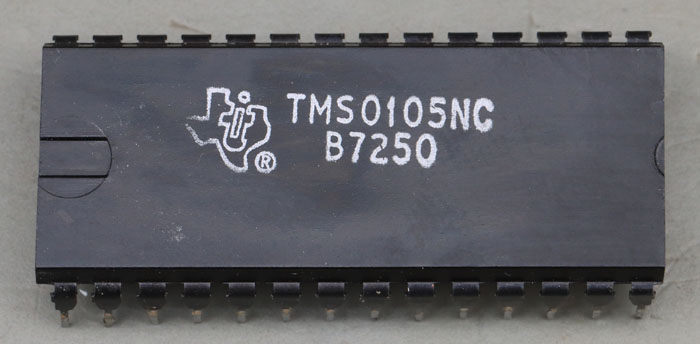

Der Texas Instruments TMS0105 ist ein Taschenrechner-Controller aus der TMS0100-Familie. Der Datecode verweist auf das Jahr 1972. Das B scheint die Revision zu markieren.

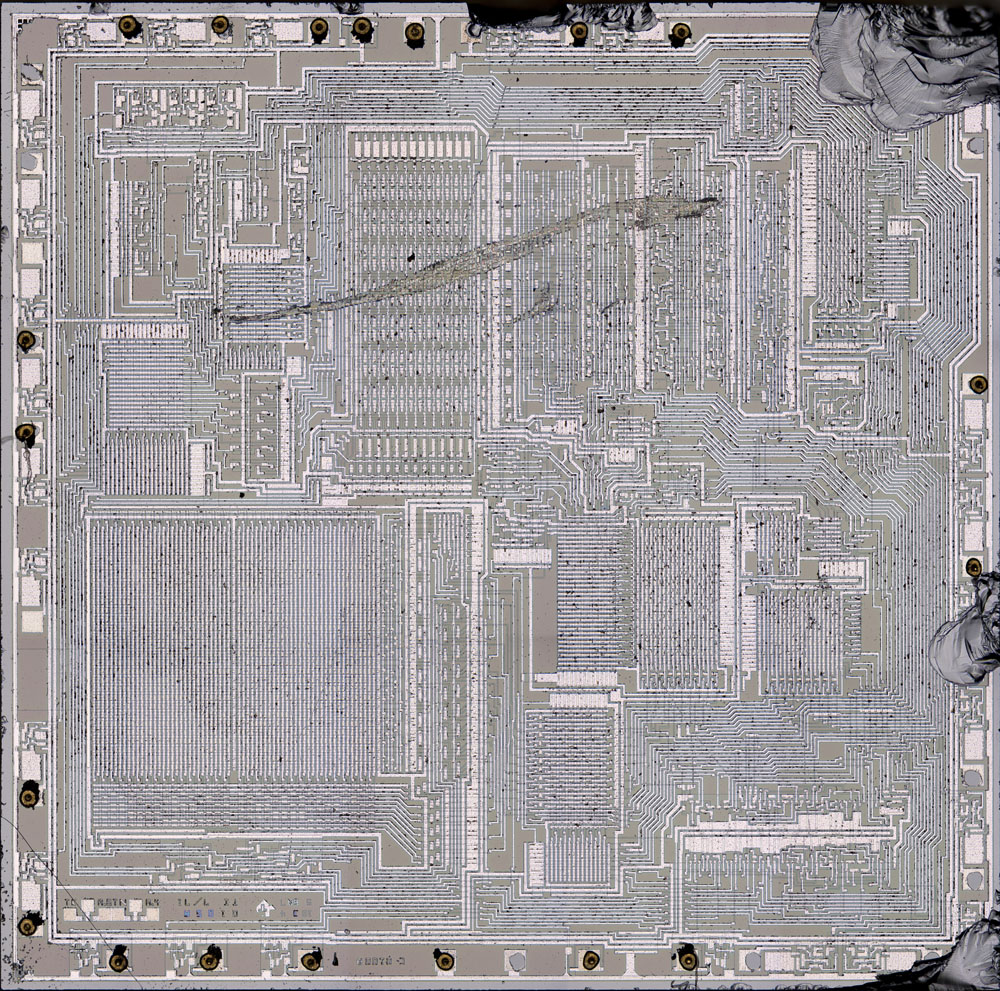

Das Die lässt sich leider nicht ganz ohne Beschädigungen aus dem Gehäuse herausarbeiten. Die Abmessungen betragen 5,8mm x 5,9mm.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 72MB
In der unteren linken Ecke des Dies finden sich einige Zeichenfolgen. C 0100A ist höchstwahrscheinlich eine interne Projektbezeichnung. Links des Texas Instruments Logos sind die Revisionen von sechs Masken abgebildet. Die Zahlen 7/71 auf der rechten Seite könnten einen Datecode darzustellen. Mit den Zeichen 0105A ist die Variante des TMS0100 dokumentiert. Das A lässt vermuten, dass es sich um eine erste Revision handelt. Interessant ist, dass sich die Zeichen 05A in der Maske mit der Zahl 3 befinden. Es bleibt unklar, welche Aufgabe diese Maske 3 innerhalb des Herstellungsprozesses erfüllt.
6A formt offensichtlich die Metalllage. 7 realisiert höchstwahrscheinlich die Öffnungen in der schützenden Passivierungsschicht im Bereich der Bondpads. 1B erzeugt ganz am Anfang der Produktion die Öffnungen im initialen Feldoxid. Es bleiben die Masken 3, 4 und 5. Eine dieser Masken definiert wo sich später das Gateoxid befinden soll. Eine weitere Maske formt die Öffnungen, wo die Metalllage das Substrat kontaktiert. Es ist allerdings eine weitere Maske dokumentiert. Vermutlich kamen für die Kontakte zum Substrat zwei Masken zum Einsatz, eine erzeugt Kontakte im Feldoxid und eine erzeugt Kontakte im Gateoxid. Die sehr unterschiedlichen Oxiddicken können unterschiedliche Prozesse beziehungsweise Prozesszeiten notwendig machen.
Offenbar hat man mit der Maske 3 die verschiedenen Varianten der TMS0100-Familie dargestellt. Üblicherweise erzeugt man Varianten mit unterschiedlichen Gateoxid-Masken. So kann über die Änderung nur einer Maske Transistoren in die Schaltung einfügen oder daraus entfernen. Es könnte allerdings auch sein, dass eine der Kontakt-Masken genutzt wurde, um verschiedene Varianten darzustellen.
