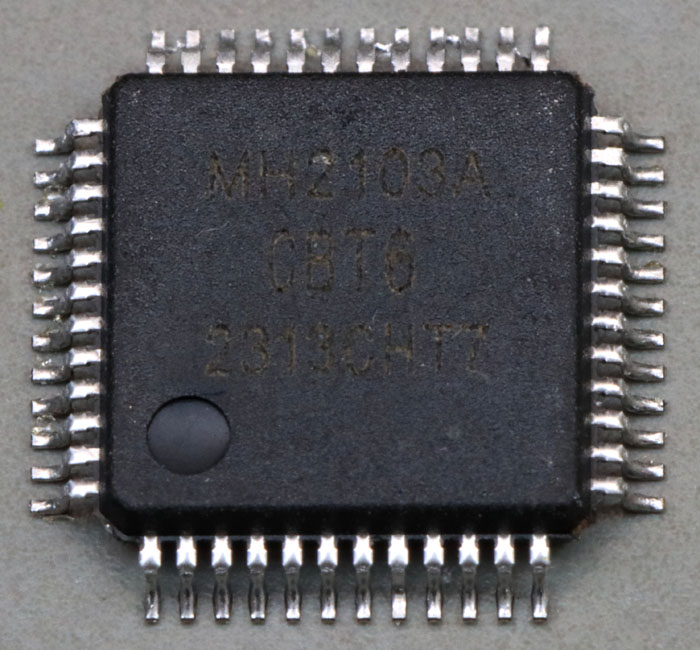

Der MH2103ACBT6 ist ein Mikrocontroller der chinesischen Firma Megahunt. Er basiert auf einem ARM-Cortex-M3 Kern.

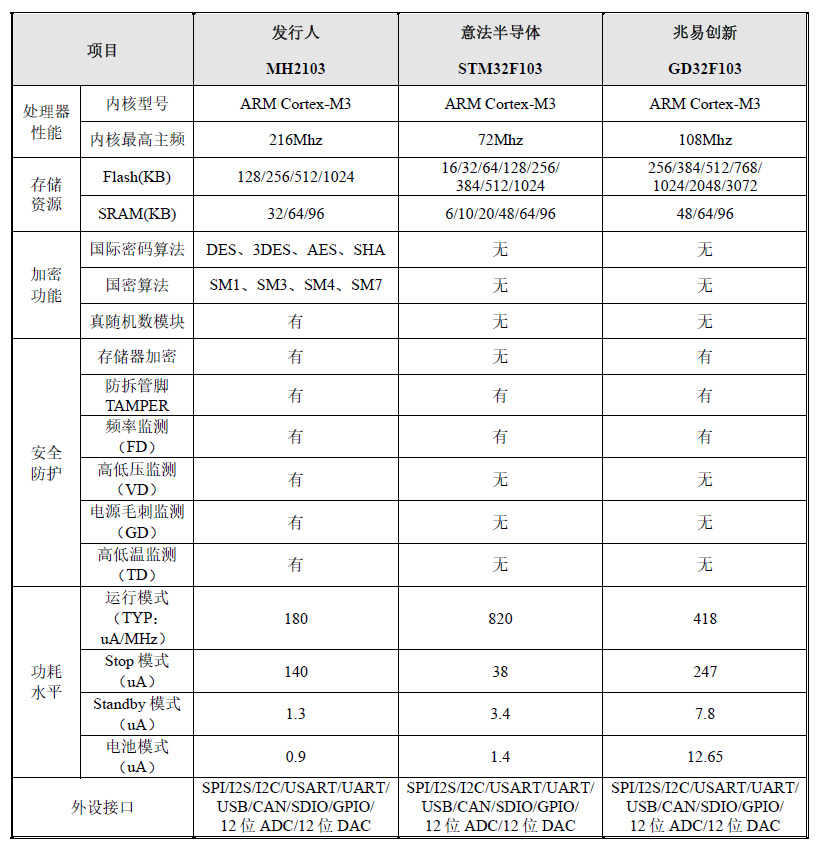

Im Datenblatt wird der MH2103 direkt mit dem STM32F103 und dem GD32F103 verglichen. Der MH2103 ist deutlich schneller und bietet einige Funktionen, die der STM32F103 nicht hat, unter anderem Verschlüsselungsalgorithmen. Der Index ACBT6 steht für die kleinste Konfiguration mit 128kB Flash und 32kB SRAM.

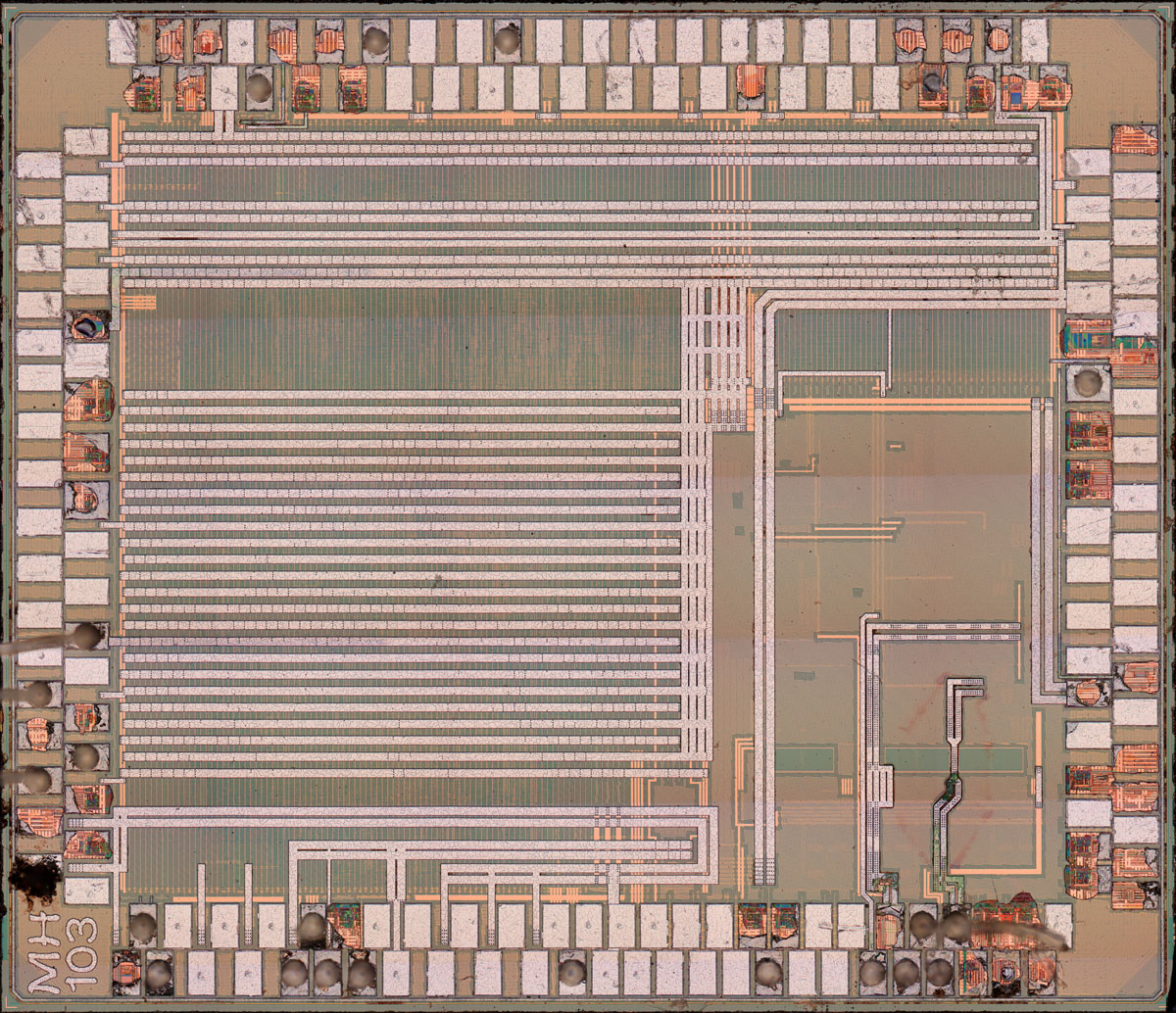

Die Abmessungen des Dies betragen 1,9mm 1,7mm. Die Bondpads sind zweireihig angeordnet und bieten sehr viele ungenutzte Optionen. Der MH2103ACBT6 befindet sich in einem LQFP48-Gehäuse. Die größte Variante MH2103AZGT6 besitzt dagegen mit einem LQFP144-Gehäuse deutlich mehr Pins. Dort wird wahrscheinlich das gleiche Die genutzt.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 149MB

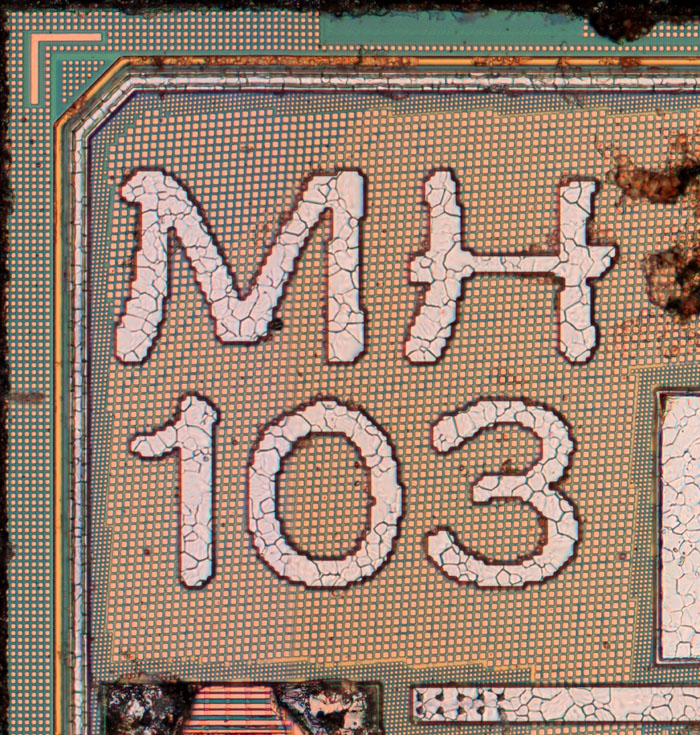

In der unteren linken Ecke des Dies bildet eine auffällig geschwungene Schriftart die Zeichen MH 103 ab.

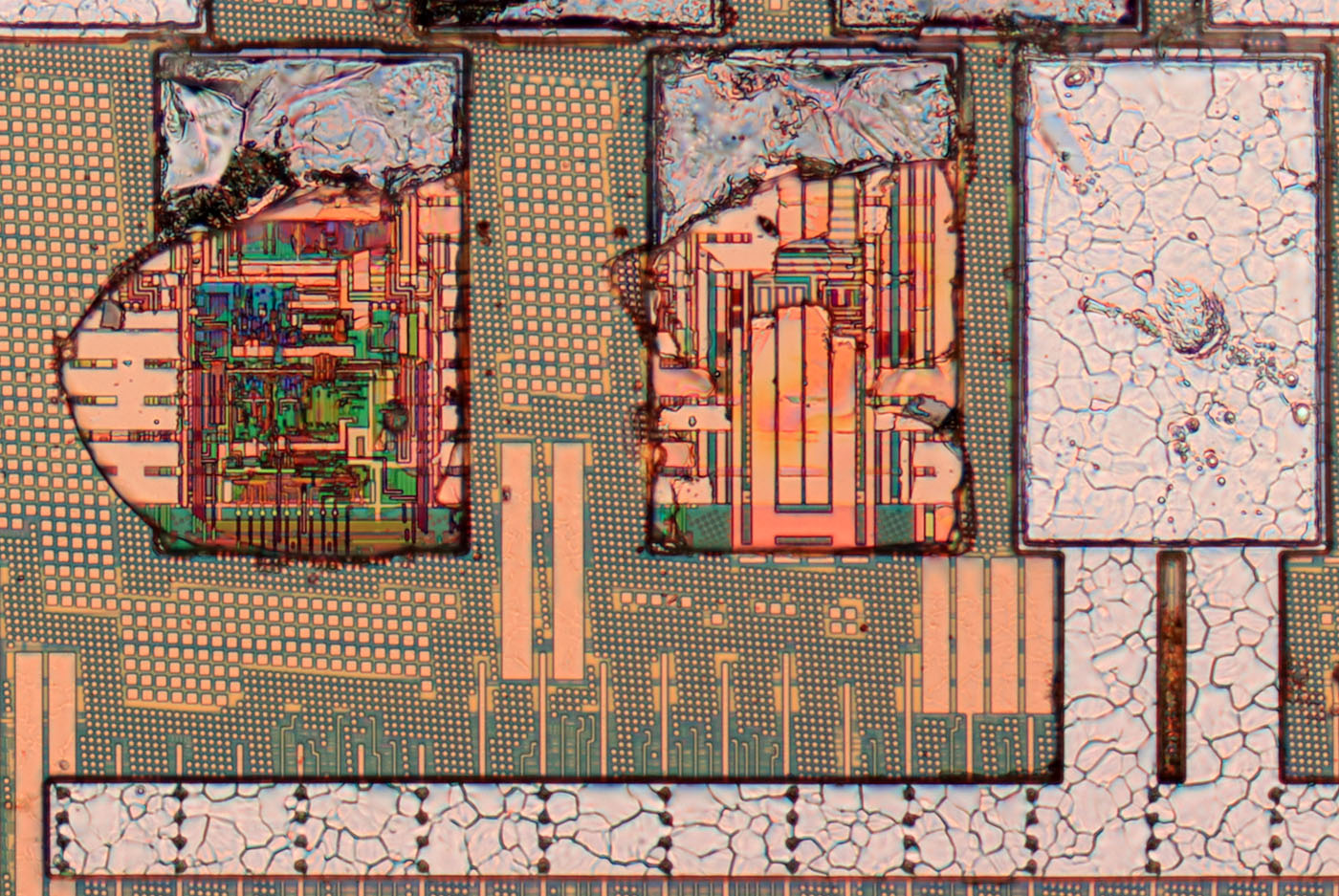

Wo die Bondflächen aus dem Die herausgerissen wurden, bekommt man einen Eindruck wie dicht die unteren Lagen strukturiert sind.

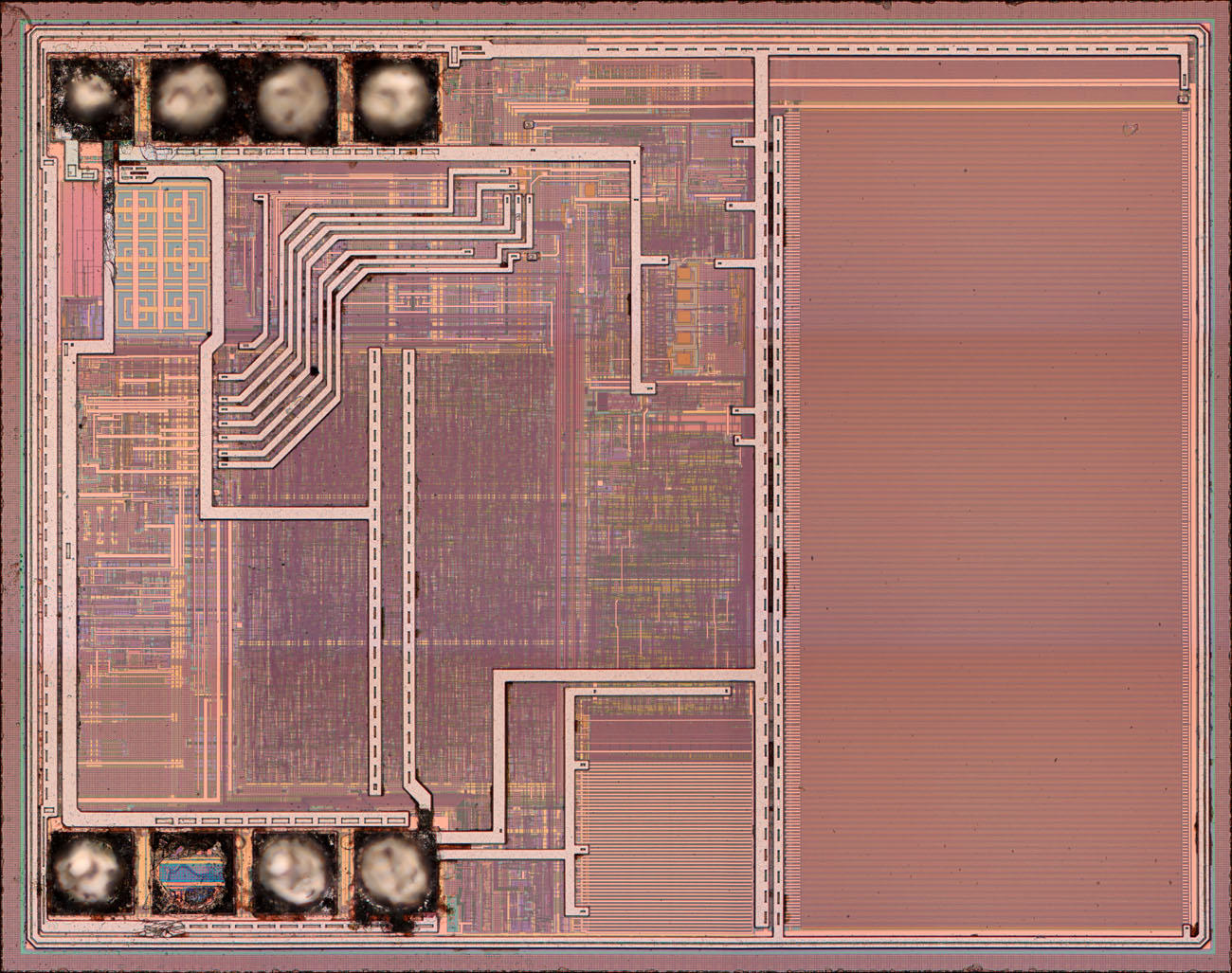

Der Flash-Speicher des MH2103ACBT6 befindet sich in einem zweiten Die mit den Abmessungen 1,0mm 0,8mm. Der eigentliche Speicherbereich ist im Vergleich zur Steuerung überraschend klein.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 32MB

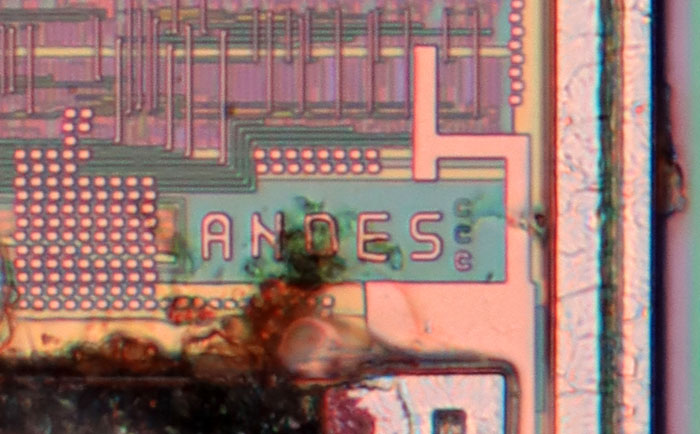

Die einzige Beschriftung sind die Buchstaben ANDES. Die Buchstaben C könnten Revisionen von drei Metalllagen sein.
