STM32 - Originale

STM32F103C8T6 Original

Der hier zu sehende STM32F103C8T6 stammt ebenfalls aus einem Blue-Pill-Board.



STM32F103C8T6 Original Die

STM32F103C8T6 Original Die

Auf dem Die haften noch Reste des Gehäusematerials, es ist aber trotzdem deutlich zu erkennen, dass der Controller anders aufgebaut ist als der gefälschte STM32.



STM32F103C8T6 Original Die Detail

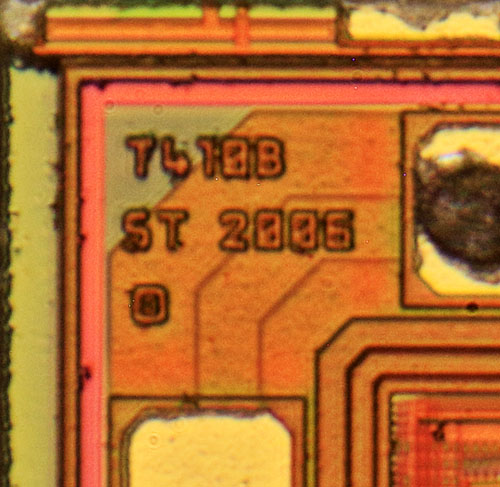

In der linken oberen Ecke findet sich der Copyrightvermerk von ST Microelectronic. Das Design stammt anscheinend aus dem Jahr 2006.
Das Die trägt außerdem die Bezeichnung T410B. Die Zahlenfolge 410 kennzeichnet angeblich eine Variante des STM32-Dies, das unter anderem für den STM32F103C verwendet wird. Das B könnte eine zweite oder dritte Revision des Designs bezeichnen, eventuell ist es aber auch nur eine weitere Variantencodierung.



STM32F103C8T6 Original Die Detail

An der linken Kante, knapp unterhalb der Hersteller- und Typbezeichnung befindet sich ein kleines Kunstwerk.
Es existiert ein ST-Dokument, das unter anderem die STM32F103-Varianten als "Little Piranha" bezeichnet. Vermutlich sollen die Figuren freundliche Piranhas darstellen.





STM32F103C8T6 Original

Dieser ST32F103C8T6 stammt aus einer Aliexpress-Bestellung.



STM32F103C8T6 Original Die

STM32F103C8T6 Original Die

Und auch bei diesem Microcontroller handelt es sich um ein Original.



STM32F103C8T6 Original Die Detail

In der linken oberen Ecke befindet sich die bekannte Beschriftung.





STM32F103C8T6 Original

Dieser ST32F103C8T6 stammt aus einem ST-Link V2.



STM32F103C8T6 Original Die

STM32F103C8T6 Original Die

Das Die hat zwar etwas Schaden genommen, es ist aber deutlich zu erkennen, dass es genauso aufgebaut ist wie die anderen originalen STM32.



STM32F103C8T6 Original Die Detail

Und auch die entsprechende Kennzeichnung findet sich in der linken oberen Ecke.
