Der RCA CA3045 ist ein Transistorarray mit fünf Transistoren. Die maximale Kollektor-Emitter-Spannung beträgt mindestens 15V. Kollektorströme bis 10mA sind spezifiziert. Durch die Integration der Transistoren auf einem Die, unterscheiden sich die Basis-Emitter-Spannungen maximal um 5mV, typischerweise nur um 0,45mV. Typische Applikationen sind Hochfrequenzanwendungen bis 120MHz.
Das Transistorarray befindet sich in einem etwas ungewöhnlichen Keramikgehäuse mit einem verschweißten runden Deckel. Es erlaubt einen Betriebstemperaturbereich von -55°C bis 125°C. Unter der Bezeichnung CA3045F war auch ein Keramikgehäuse mit einem Glasverschluss verfügbar. Ein Epoxidgehäuse wurde unter dem vollkommen eigenen Namen CA3046 geführt. Eine weitere Variante war der CA3045L, in einem sogenannten Beam-Lead-Gehäuse, das mit flachen Anschlüssen innerhalb einer Schaltung verschweißt werden kann.

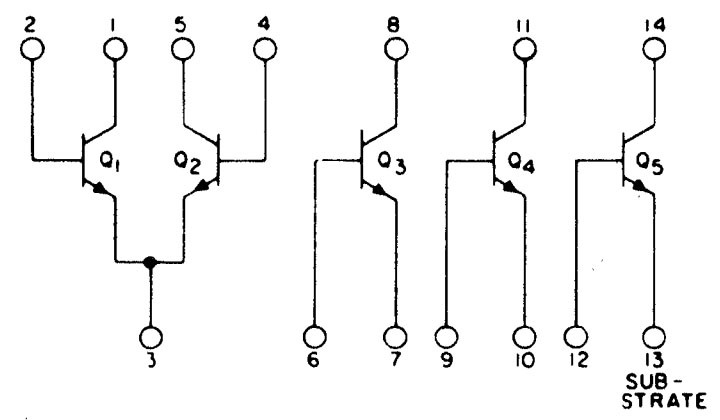

Das Datenblatt zeigt die Verschaltung der Transistoren. Der Emitter des Transistors Q5 ist mit dem Substrat verbunden. Die Transistoren Q1 und Q2 sind als Differenzverstärker verschaltet.
Unter dem runden Deckel befindet sich in einer runden Aussparung das Transistorarray.
Das Die hat eine Kantenlänge von 1,0mm. Die runde Struktur an der linken Kante ermöglicht es die Ausrichtung der Masken gegeneinander zu überprüfen. 5457 ist höchstwahrscheinlich die interne Projektbezeichnung.
Der Pin 1 ist durch das runde Bondpad zu erkennen. Der Pin 13, der sich in der linken unteren Ecke befindet, kontaktiert offensichtlich direkt dort das Substrat, da sich unter diesem Bondpad, im Gegensatz zu den anderen Bondpads, keine Isolationsstruktur befindet.
Auf dem Die befinden sich sechs Transistoren mit einem klassischen Aufbau. Ein C-förmiger Kontaktbereich bindet die Kollektorfläche an einen Pin an. In die Kollektorfläche ist eine Basisfläche eingebracht, in der sich wiederum der Emitterbereich befindet.
Das Die mit den sechs Transistoren wurde mit einer Variation der Metalllage für verschiedene Schaltungen verwendet. Eine Variante ist das Diodenarray CA3039 mit sechs Dioden, die mit den Basis-Emitter-Strecken der Transistoren dargestellt werden.
Hier ist ein weiteres CA3045 Transistorarray zu sehen.
Das Design des Dies ist sehr ähnlich zum ersten Transistorarray, es finden sich aber auch zwei kleine Unterschiede. Die Basiskontaktierung der zwei linken Transistoren in der oberen Reihe erfolgt hier nicht schräg, sondern mit 90°-Winkeln. Außerdem ist die 5 bei der Bezeichnung etwas nach unten verschoben.
Die Fertigungsqualität erscheint etwas schlechter als beim ersten CA3045. Mit einer etwas anderen Beleuchtung sind Kratzer zu erkennen, die sich über die ganze Oberfläche erstrecken. Die Kratzer befinden sich nicht an der Oberfläche oder in der Metalllage, sondern liegen tiefer.
Die rechte Kante wurde entweder unsauber vom Wafer getrennt oder beim Einbau in das Gehäuse beschädigt.
Hier ist nochmal ein CA3045 mit einem deutlich unterschiedlichen Gehäuse zu sehen. Die Beschriftung befindet sich bei diesem Bauteil auf dem Keramikkörper. Die Markierung für den Pin 1 ist ebenfalls aufgedruckt und nicht metallisiert. Das liegt sicherlich daran, dass auch die seitlichen Kontakte keine Metallisierung aufweisen. Es werden die Pins selbst in das Gehäuse geführt.
Im Gehäuse findet sich das Design des zweiten CA3045. Auch hier ist die führende 5 der Bezeichnung etwas tiefer gestellt.
