Der RCA CA3039 enthält ein Array aus schnellen Dioden. Das obige Schaltbild stammt aus dem Datenblatt von Intersil, wo der CA3039 noch eine Zeit lang gefertigt wurde. Der Baustein enthält sechs unabhängige Dioden, wobei die Diode D6 mit dem Substrat verbunden ist.
Die integrierten Dioden weisen eine sehr niedrige Kapazität von 0,65pF auf (bei einer Sperrspannung von -2V). Als Reverse Recovery Time wird typischerweise 1ns angegeben (bei 10mA).
Die obige Tabelle stammt aus dem Datenbuch "RCA Linear Integrated Circuits" von 1978 und zeigt neben der Flussspannung über den Stromfluss auch die Abweichung zwischen zwei beliebigen Dioden. Bis zu einem Strom von ungefähr 1mA bleibt der Unterschied typischerweise im Bereich von ungefähr 0,5mV. Bei höheren Strömen steigt der Wert auf 3mV. Spezifiziert sind maximal 5mV bei 1mA.
Die sehr ähnlichen Eigenschaften der Dioden sind ideal für den Aufbau von Modulatoren und Demodulatoren. Allgemein eignet sich der Baustein durch seine Spezifikationen gut für Hochfrequenzanwendungen.
Das Potential des Pin 10, ist mit dem Die und zusätzlich mit dem Gehäuse verbunden.

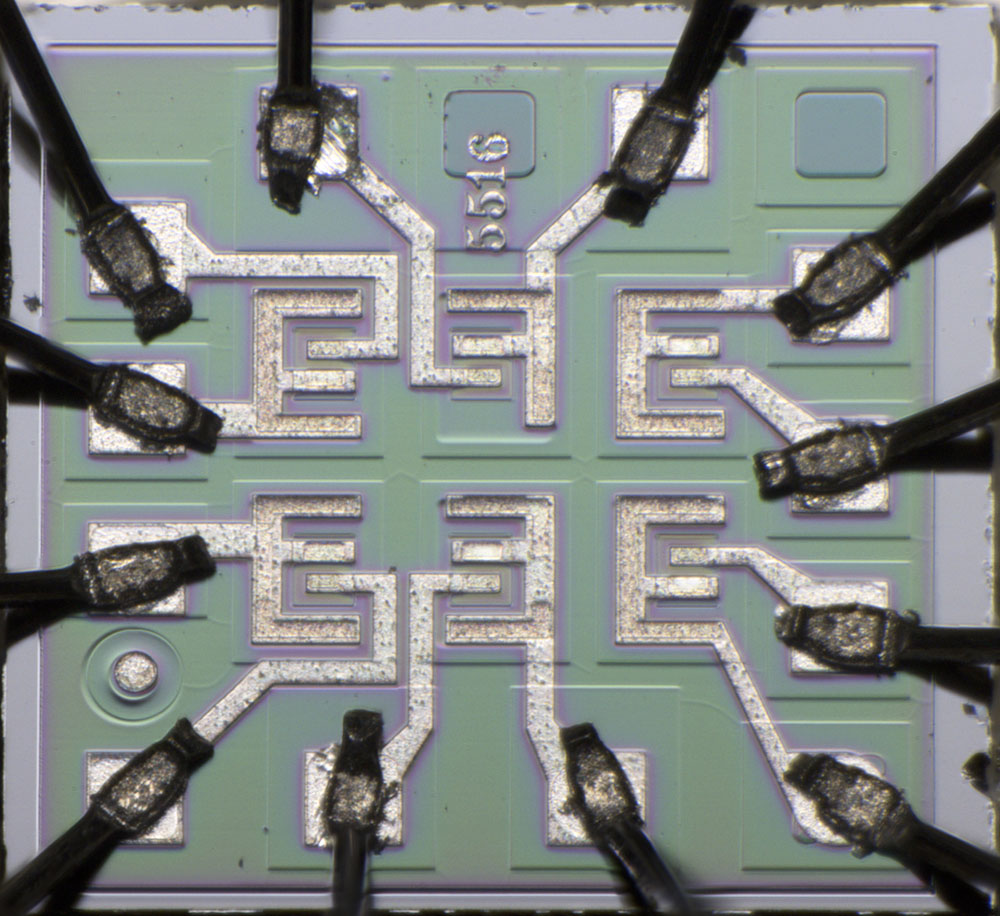

Die Abmessungen des Dies betragen 1,1mm x 1,0mm. Die kreisförmige Struktur in der linken unteren Ecke dient dazu die Ausrichtung der Masken gegeneinander zu prüfen.
Das Bondpad des Pin 1 ist rund ausgeführt (rechts unten). Im oberen Bereich sind zwei Flächen vorgehalten, in denen zwei zusätzliche Bondpads aufgebracht werden könnten. Höchstwahrscheinlich hat man das Design auch für andere Verschaltungen genutzt und die Zahlenfolge 5516 kennzeichnet die Maske des CA3039. Im Gegensatz zu den anderen Bondpads fehlt beim Bondpad in der unteren linken Ecke das darunter liegende Quadrat. Hier erfolgt die Kontaktierung des Substrats.
Die Strukturen sind Transistoren, bei denen Basis und Kollektor kurzgeschlossen sind. Die relativ hoch dotierte Basis-Emitter-Sperrschicht ermöglicht die schnellen Schaltzeiten, führt aber auch zu einer niedrigen Durchbruchspannung von typischerweise 7V. Als minimalen vorkommenden Wert spezifiziert das Datenblatt sogar nur 5V.
Da der Kollektor eine sehr große Grenzfläche mit dem Substrat besitzt, ist die parasitäre Kapazität gegenüber dem Substrat mit 3,2pF sehr viel größer als die Sperrschichtkapazität mit 0,65pF.
Das Die mit den sechs Transistoren wurde mit einer Variation der Metalllage für verschiedene Schaltungen verwendet. Eine Variante ist das Transistorarray CA3045.
