ON Semiconductor MJL21193

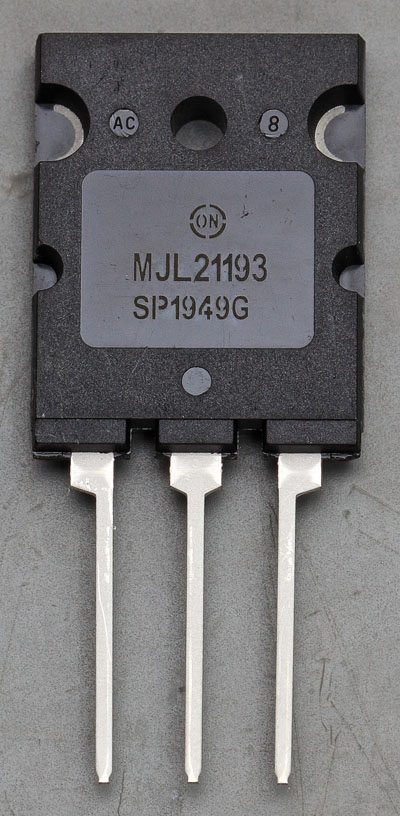

MJL21193

Der On Semiconductor MJL21193 ist ein Leistungstransistor, der eine Sperrspannung von 250V ermöglicht und Ströme bis zu 16A dauerhaft und 30A kurzzeitig leiten kann. Bei 8A liegt der Verstärkungsfaktor zwischen 25 und 75. Die Grenzfrequenz beträgt mindestens 4MHz. Das TO264-Gehäuse lässt Verlustleistungen bis 200W zu. Die Einbuchtungen an der Unterseite erhöhen die Kriechstrecken zwischen den Pins, so dass der Transistor auch bei höheren Prüfspannungsanforderungen eingesetzt werden kann.

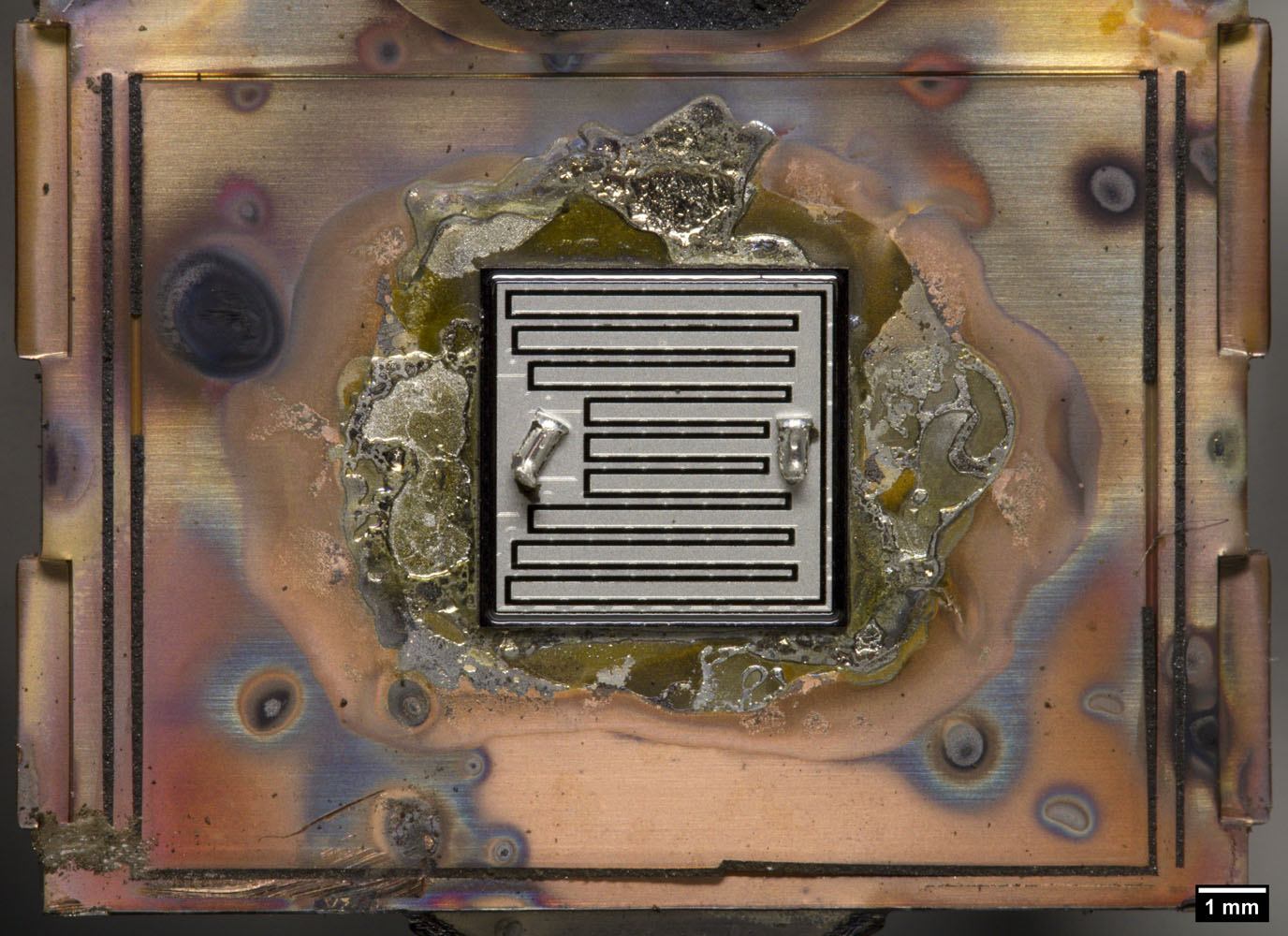

MJL21193 Aufbau

Das im Package enthaltene Die hat die Abmessungen 5,48mm x 5,36mm und besitzt damit die fünfeinhalbfache Fläche des TIP3055 von ST Microelectronics.

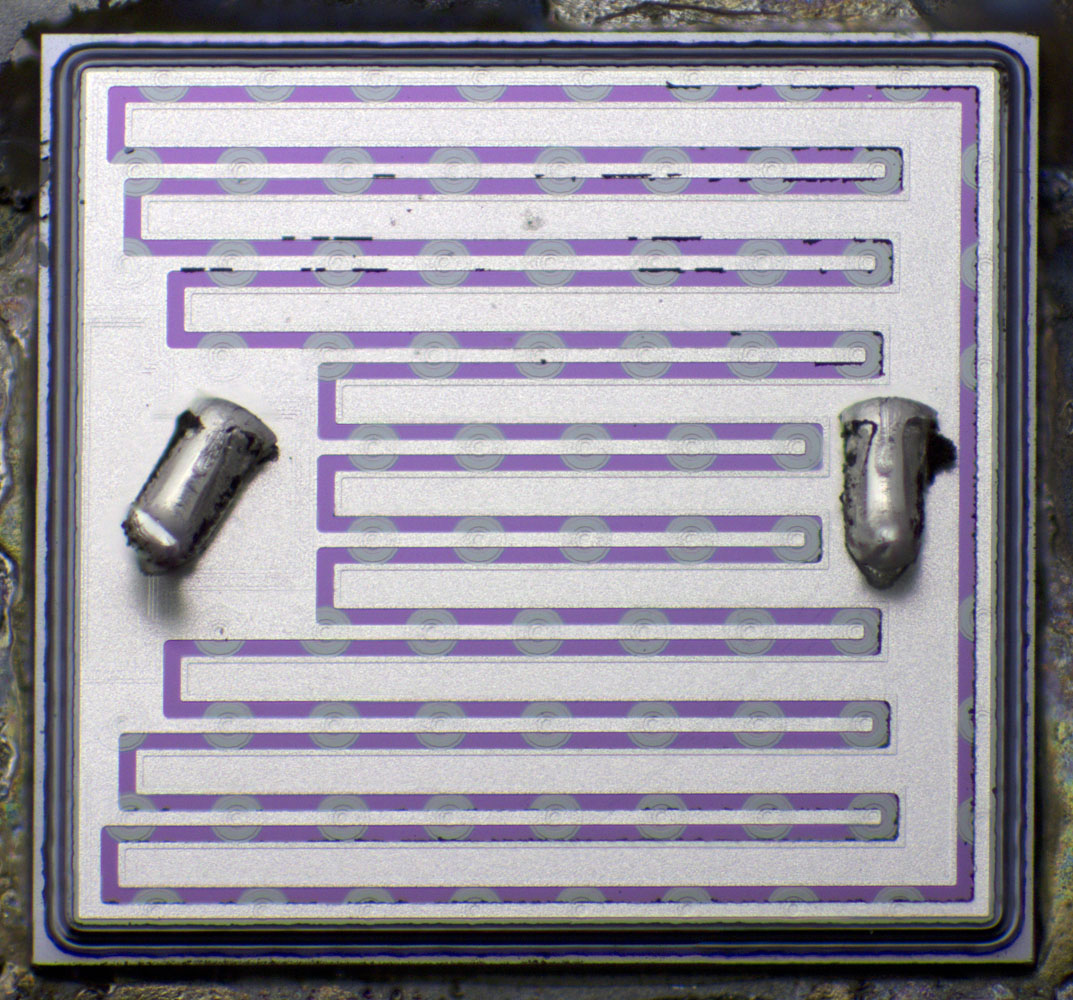

MJL21193 Die

Der Transistor besitzt mit einem perforated Emitter und einer MESA-Struktur die selbe Technologie-Kombination wie der neuere BUX22-Transistor.

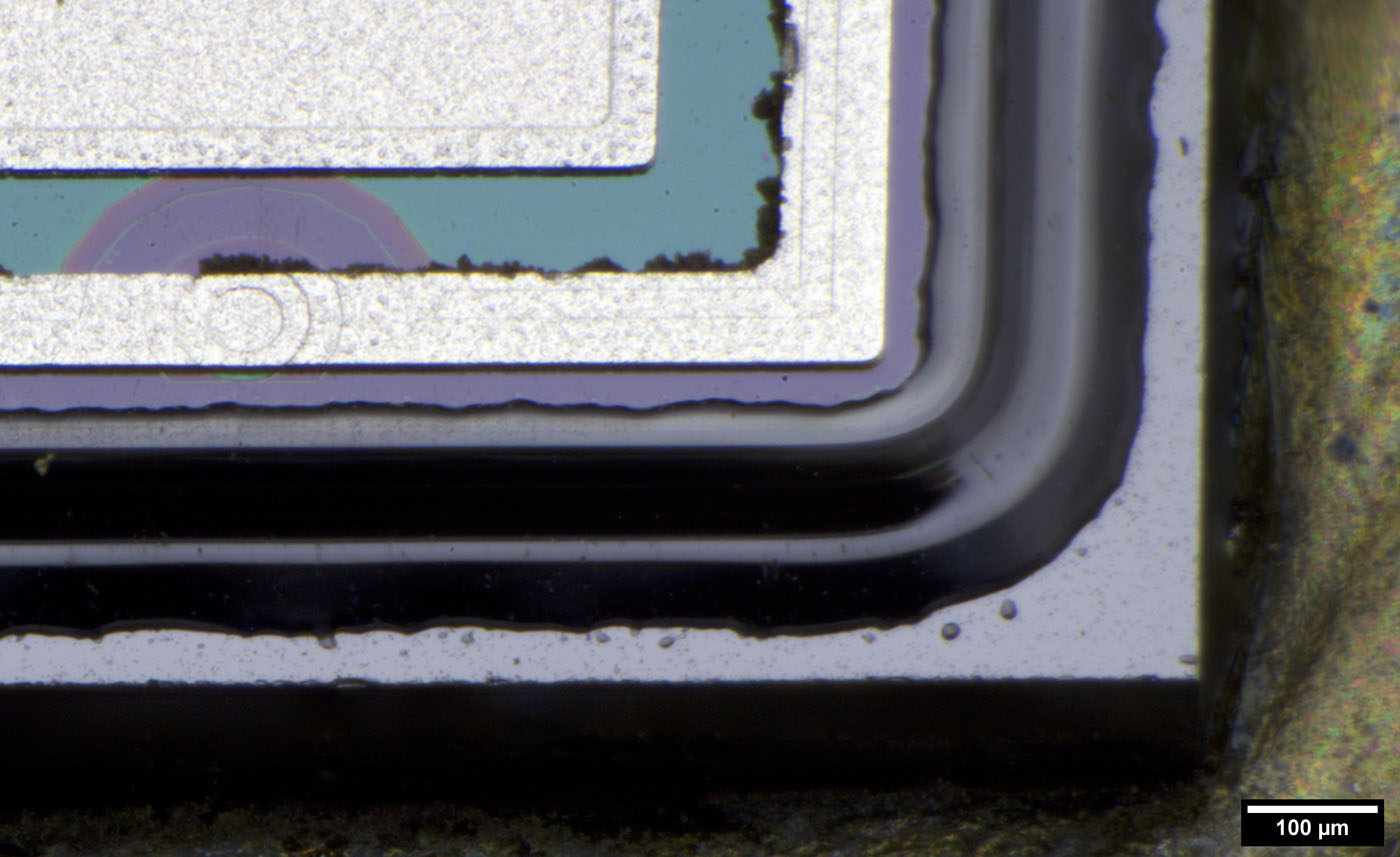

MJL21193 Die MESA

Der Graben der MESA-Struktur ist deutlich zu erkennen.

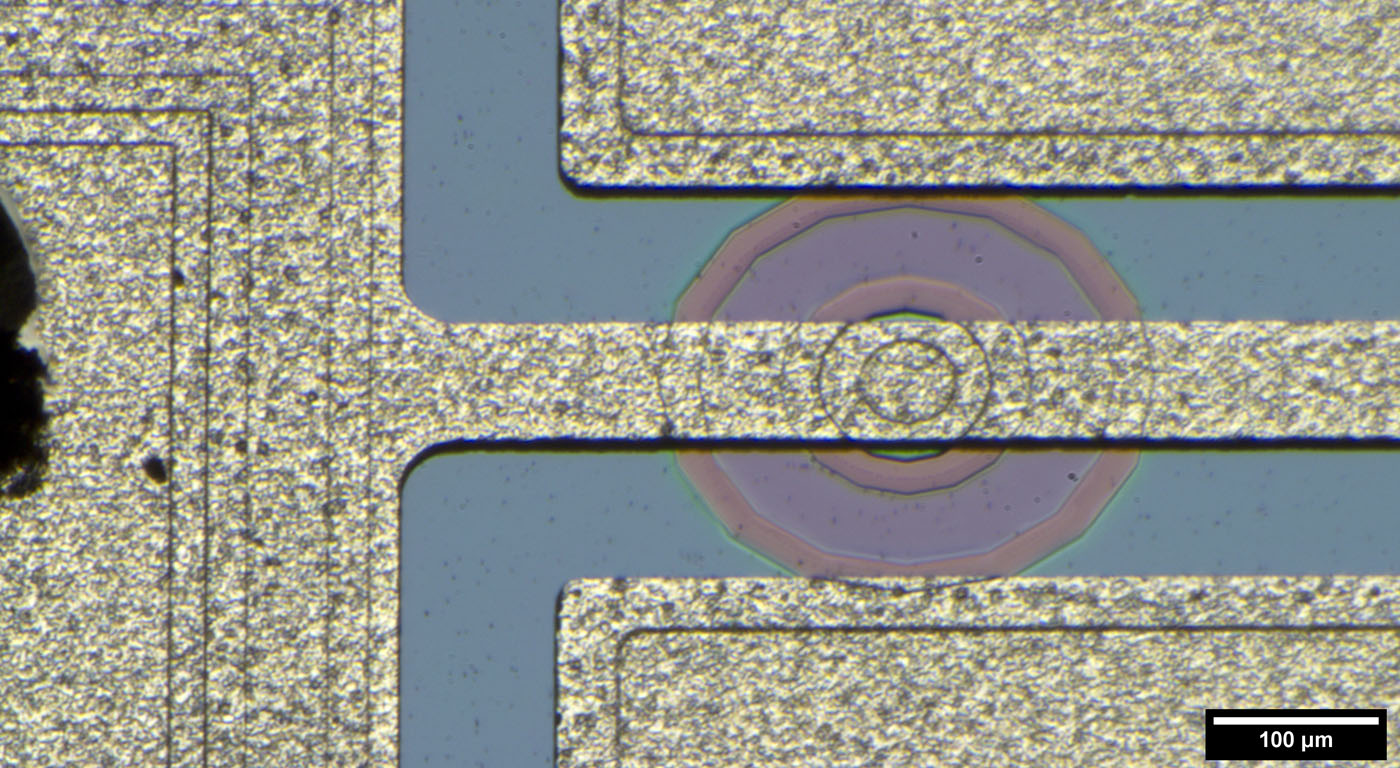

MJL21193 Die perforated emitter

Der Durchmesser der Ausschnitte im Emitter ist ungefähr doppelt so groß wie beim TIP3055 von ST Microelectronics. Es scheint auf den ersten Blick plausibel, dass die Abstände mit den Sperrspannungen der Transistoren korrelieren. Tatsächlich sind die Spannungen an der Basis-Emitter-Strecke aber naturgemäß sehr niedrig. Vermutlich waren weniger, größere Durchbrüche schlicht ausreichend, um die gewünschten Spezifikationen darstellen zu können und man verzichtete auf die Fertigung kleinerer Strukturen.
