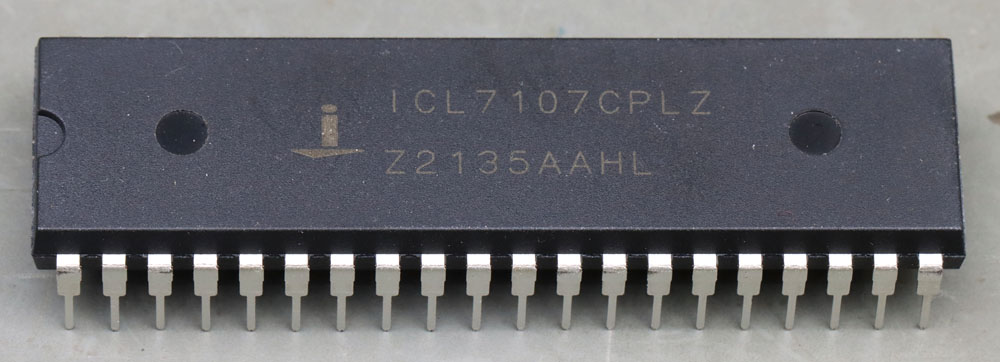

Der ICL7107 entspricht dem ICL7106, ist aber darauf ausgelegt eine LED-Anzeige anzusteuern. Der hier vorliegende Baustein wurde im Jahr 2021 produziert.

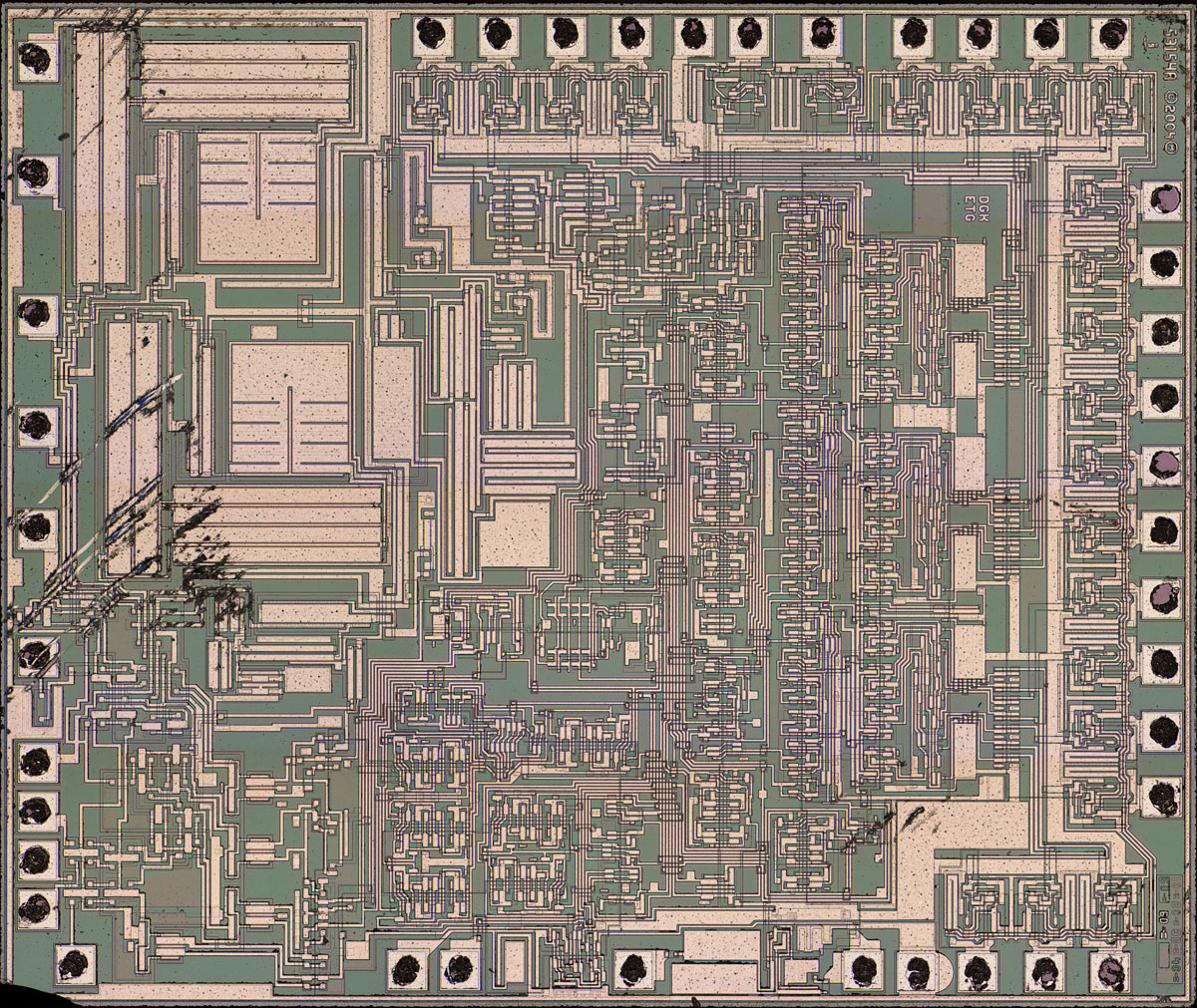

Es zeigt sich, dass das Layout der Schaltung deutlich überarbeitet wurde. Der erste hier dokumentierte ICL7106 wurde mindestens einmal 1997 überarbeitet. Bei dieser Revision wurden die Schaltung und das Layout nur minimal modifiziert. Die Abmessungen haben sich nicht geändert (3,7mm x 3,2mm). Mit dem vorliegenden Design konnte man die Abmessungen dagegen deutlich reduzieren (3,0mm x 2,5mm). Das hat man unter anderem mit einer effizienteren Anordnung der Funktionsblöcke erreicht. Es finden sich jetzt außerdem keine offensichtlichen Vorhalte mehr.
Der Unterschied zwischen LCD- und LED-Ansteuerung liegt in den Endstufen. In dieser Revision wurden auch die Endstufen etwas überarbeitet. Sie besitzen aber weiterhin große U-förmige Transistoren, die sich genauso in der LCD-Variante finden. Hier arbeitet aber die ganze Länge als Transistor, während die Struktur in der LCD-Variante unterbrochen ist. Es handelt sich um den Lowside-Transistor, der laut Datenblatt in der LED-Variante 8mA ableitet, während er in der LCD-Variante nur 2mA leiten muss.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 88MB

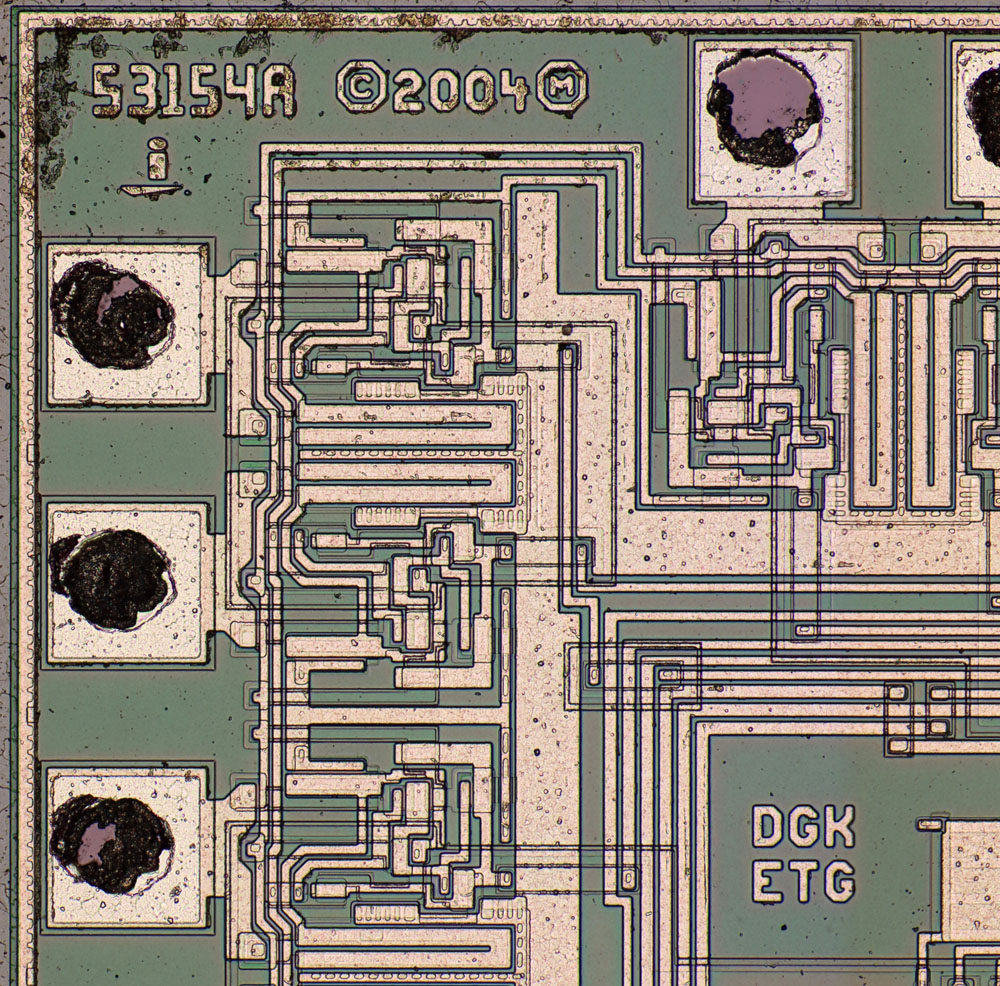

Das Design stammt aus dem Jahr 2004. 53154A ist wahrscheinlich eine interne Projektbezeichnung. DGK und ETG könnten Kürzel der beteiligten Entwickler sein.

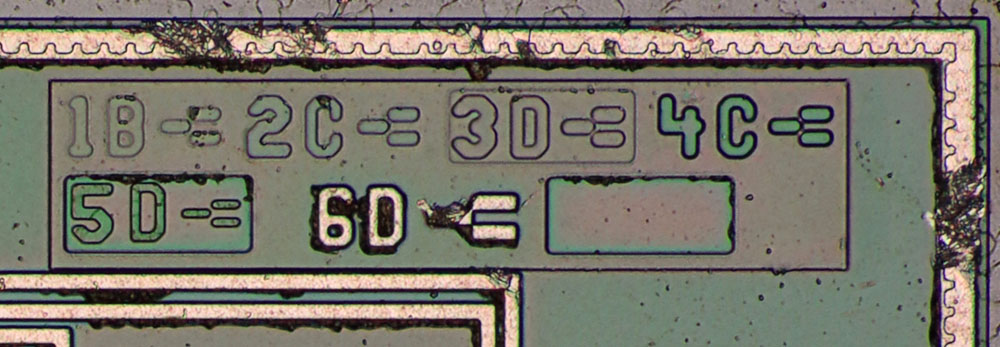

In der unteren rechten Ecke des Dies sind sechs Masken zu erkennen.
