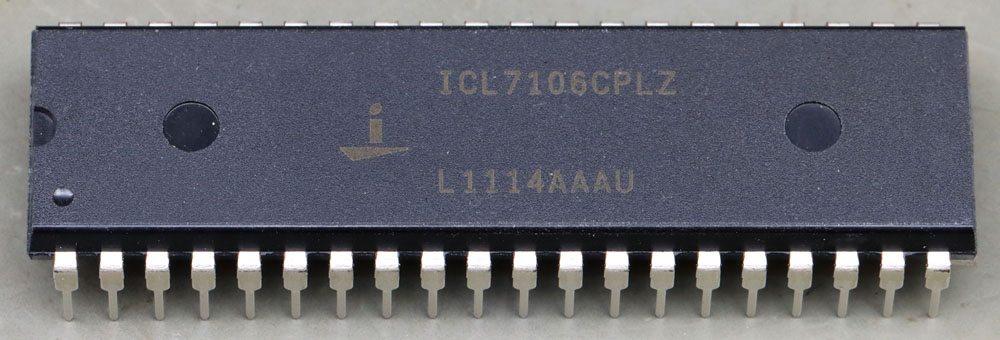

Der hier dokumentierte ICL7106 wurde 2011 produziert. Wie sich gleich noch zeigen wird, stammt das Design aus dem Jahr 1997. Wann das Design des älteren ICL7106 entworfen wurde, ist unklar. Die Produktion erfolgte im Jahr 1980.

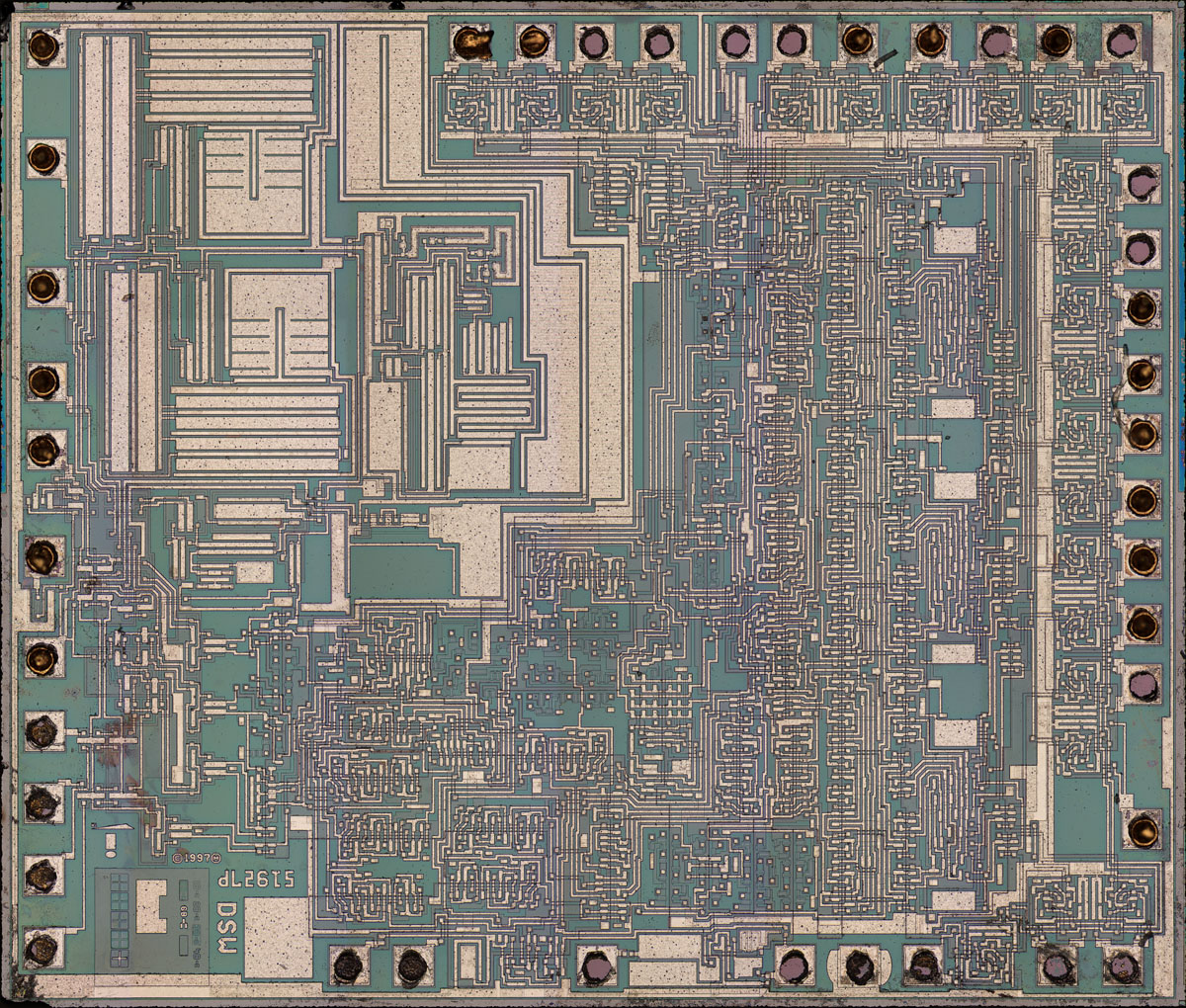

Die Abmessungen des Dies betragen 3,7mm x 3,1mm. Es ist genauso groß wie das Die des älteren ICL7106. Kleine Unterschiede ergeben sich durch unterschiedlich breite Überreste des Ritzgrabens.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 142MB

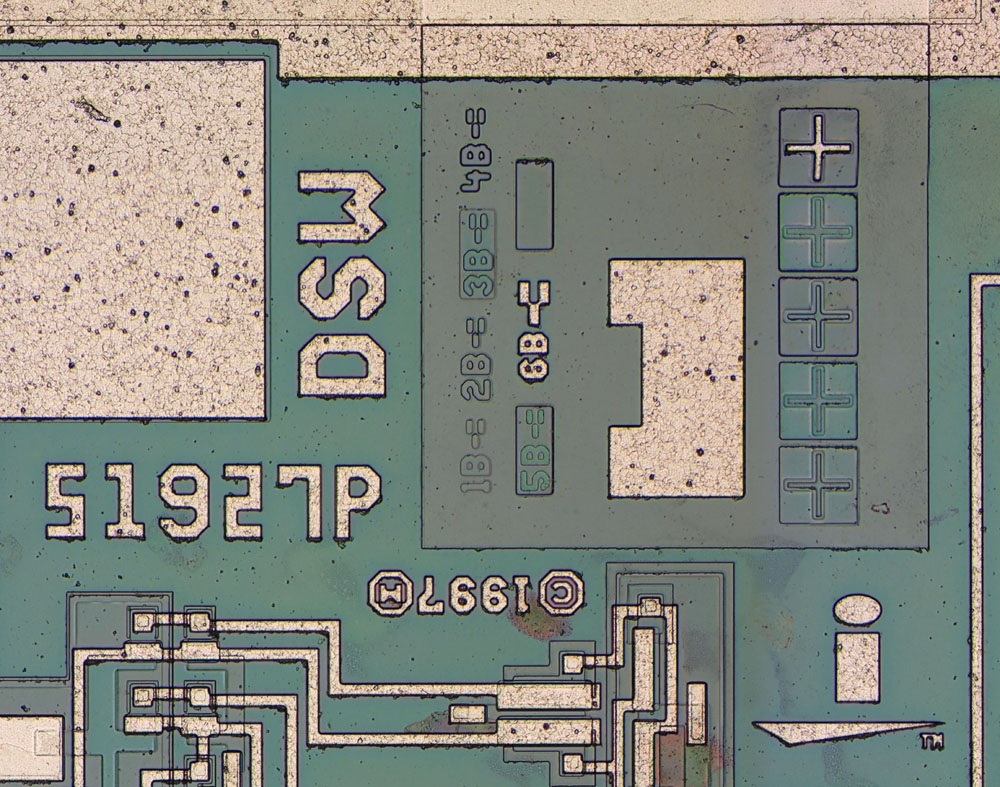

In der unteren linken Ecke des Dies zeigt sich, dass das Design im Jahr 1997 entwickelt wurde. 51927P könnte eine interne Projektbezeichnung sein. Außerdem sind sieben Masken abgebildet.

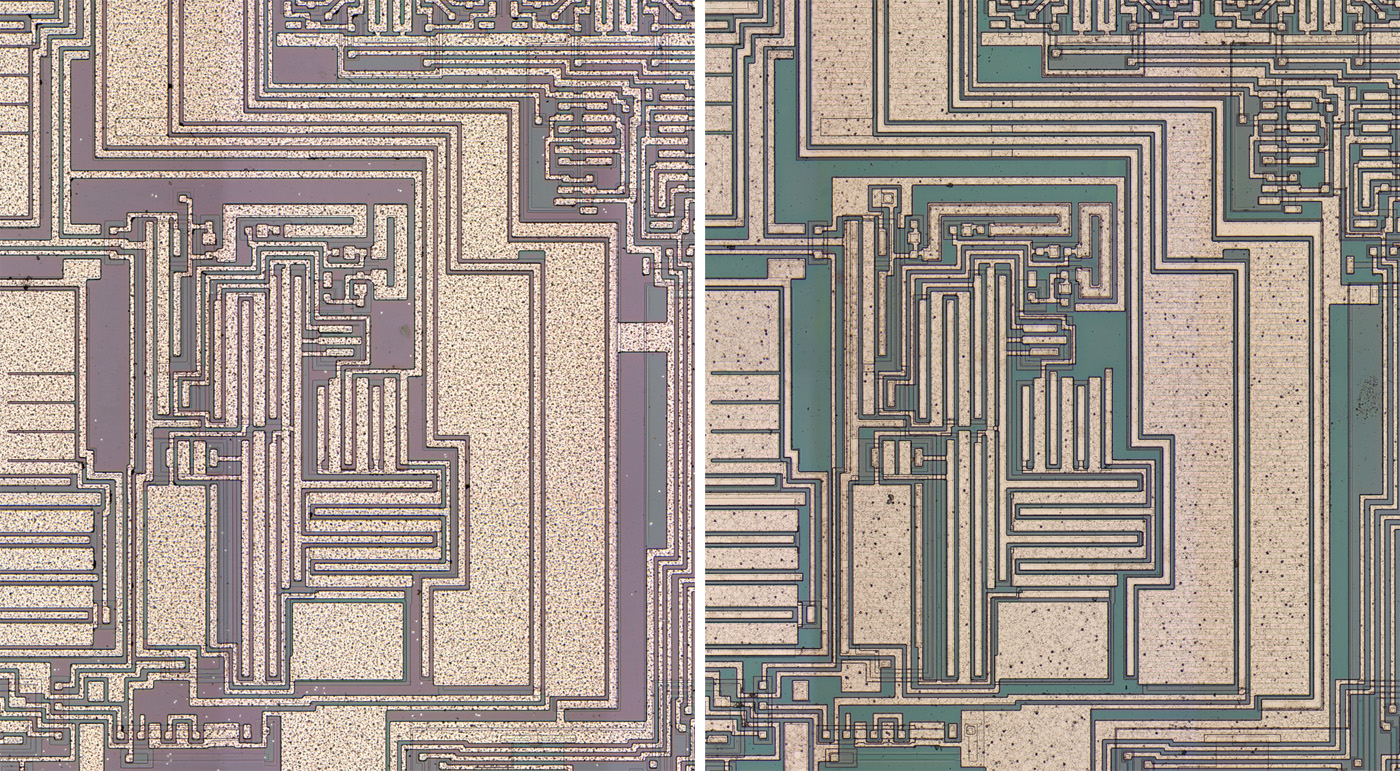

Der Großteil der Schaltung wurde im Vergleich zum älteren ICL7106 nicht geändert. Lediglich im Bereich der Referenzspannungserzeugung hat man einige Bereiche modifiziert:
Am Ausgang sind kleinere Quadrate anders platziert, was wahrscheinlich elektrisch kaum relevant ist (gelb). Die Versorgung wurde an mehreren Stellen angepasst. Das negative Versorgungspotential (blau) hatte man an zwei Stellen angebunden. Dort befindet sich in der neueren Version nur noch eine einzelne, massive Leitung. Das positive Versorgungspotential (rot) hatte man zuerst aus dem linken Bereich bezogen. Im neueren Design kontaktieren die darüber versorgten Schaltungsteile das Substrat direkt. Statt der Leitung mit dem positiven Versorgungspotential umschließt jetzt ein Bias-Potential die Schaltung im oberen Bereich (grün). Es dient dort offenbar als Schirm. In der oberen linken Ecke wurde außerdem ein kleines Element minimal angepasst (lila).
