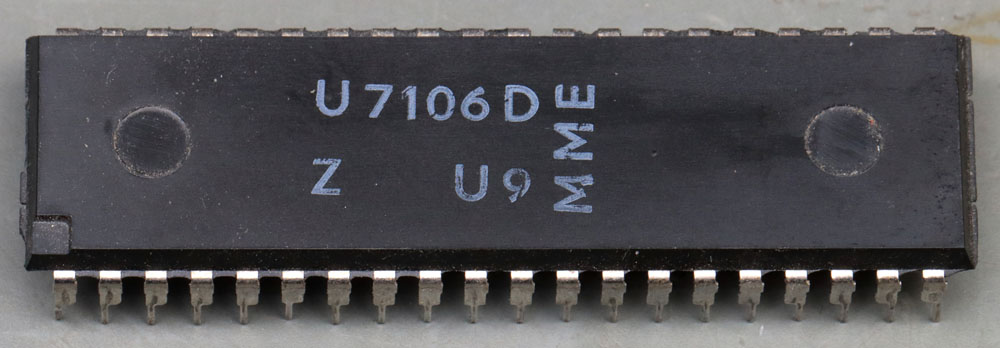

Der U7106 von Mikroelektronik Karl Marx ist ein Nachbau des ICL7106. Die Produktion des vorliegenden Bausteins erfolgte im September 1986 (U9). Überraschenderweise scheint für den U7106 kein Datenblatt zu existieren. Er wird auch in der damals gängigen Literatur kein einziges Mal erwähnt. Im HFO hat man einen C7136 entwickelt. Dieser Baustein ist im Gegensatz zum U7106 sehr ausführlich dokumentiert. Es existiert ein Datenblatt, Applikationsbeispiele und er wird in der Fachzeitschrift RFE erwähnt. Der C7136 entspricht offenbar dem ICL7136, der optimierten Variante des ICL7106, die unter anderem eine etwas geringere Leistungsaufnahme aufweist.

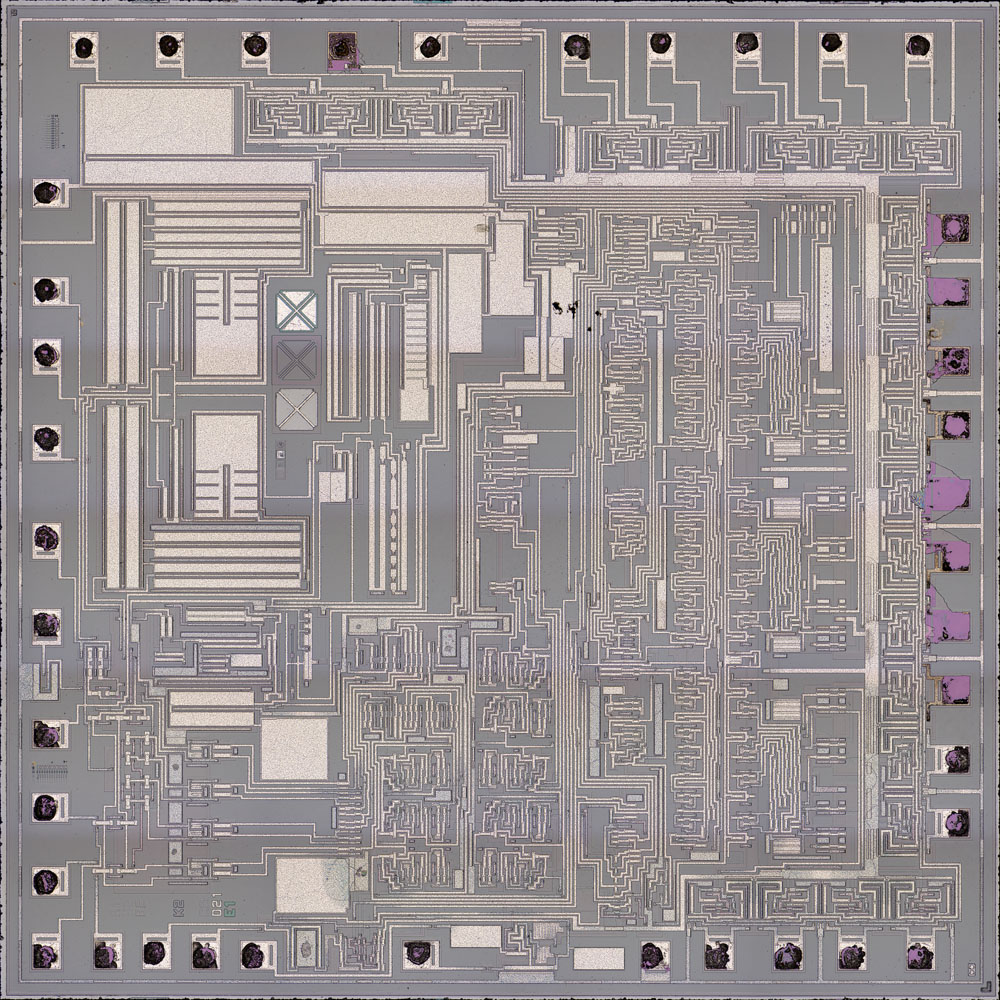

Die Kantenlänge des Dies beträgt 4,1mm. Es ist damit signifikant größer als das Die im ICL7106 (3,7mm x 3,2mm).
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 141MB

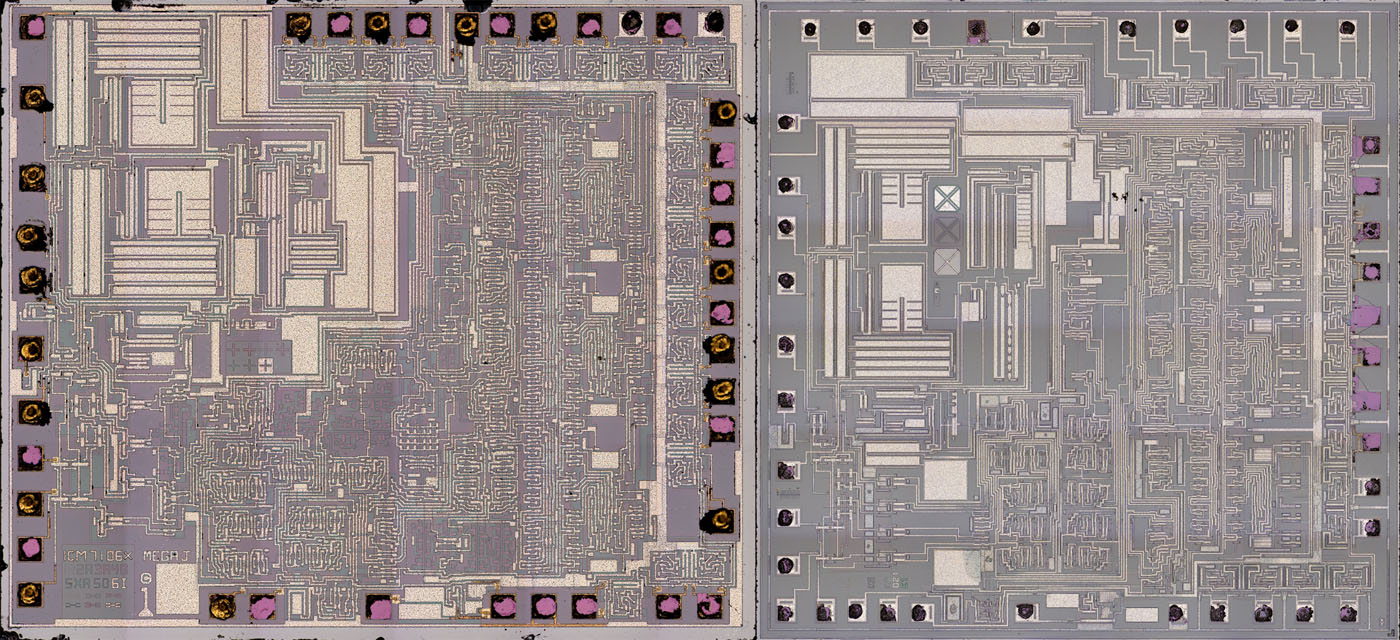

Der U7106 ist keine exakte Kopie des ICL7106. Man erkennt aber deutlich, dass die Funktionsblöcke sehr ähnlich angeordnet sind und auch die einzelnen Elemente sehr ähnliche Geometrien aufweisen.

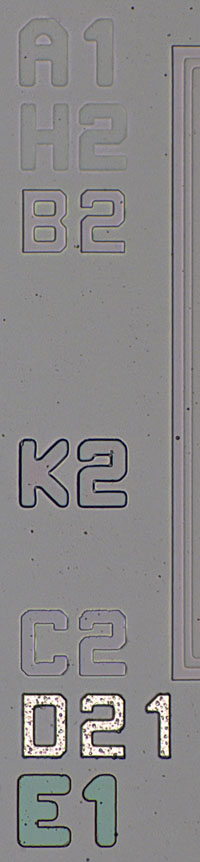

Sieben Masken sind auf dem Die abgebildet.

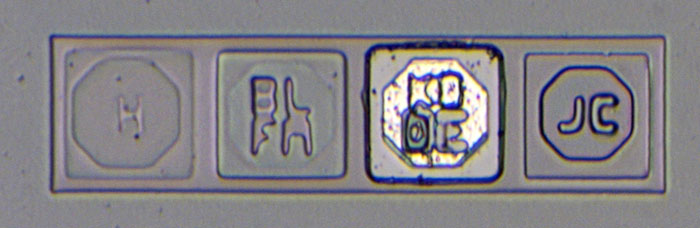

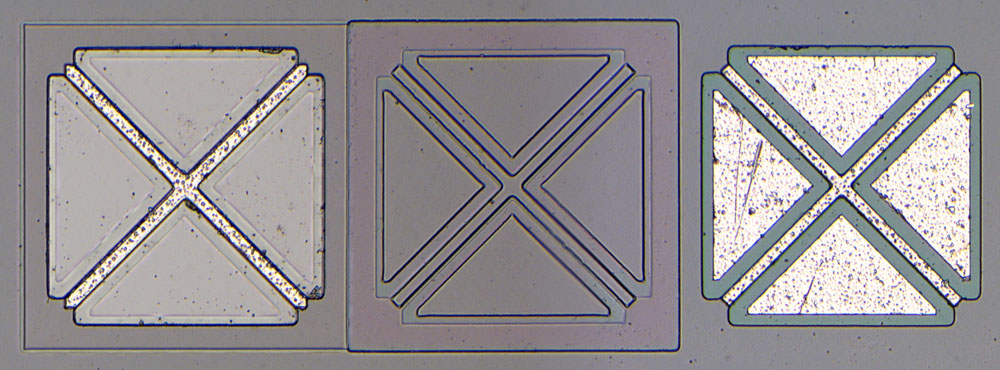

Neben den üblichen Kreuzen, die die Ausrichtung der Masken zueinander aufzeigen, wurden hier auch vier kleinere Quadrate mit verschiedenen Zeichenfolgen integriert. Der Hintergrund dieser Elemente bleibt unklar.

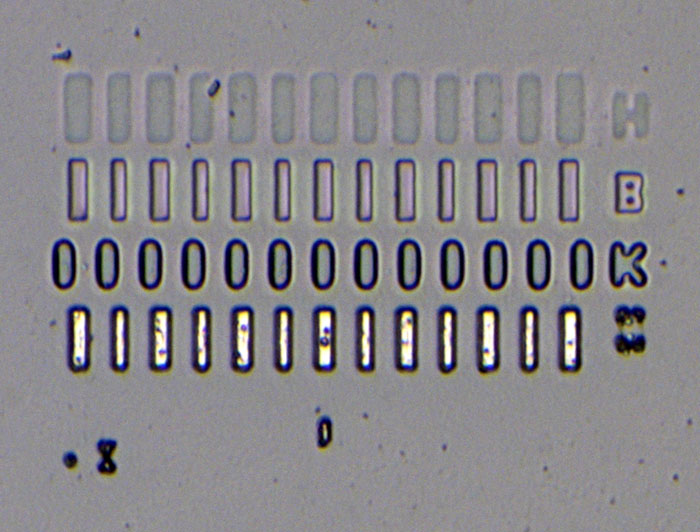

Zusätzliche Teststrukturen zeigen die Ausrichtung der Masken noch etwas genauer als die großen Kreuze. Die Streifen finden sich um 90° gedreht ein zweites Mal auf dem Die.
