Der AB5305B ist ein für Audio-Anwendungen optimierter Mikrocontroller der 2016 gegründeten chinesischen Firma Bluetrum. Laut Datenblatt ähnelt er stark dem AB5301A. Genaue Spezifikationen für den Mikrocontrollers finden sich dort allerdings nicht.

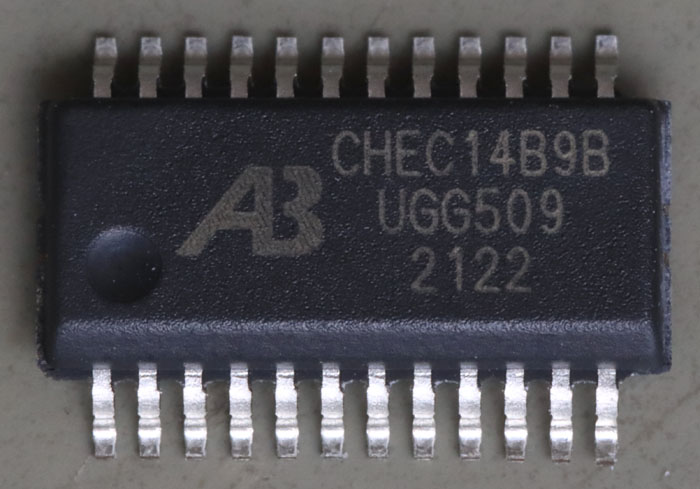

Mikrocontroller von Bluetrum sind dafür bekannt, dass ihre Beschriftung oftmals überhaupt nichts mit der Bauteilbezeichnung zu tun hat. So ist es auch hier mit der Zeichenfolgen CHEC14B9B und UGG509. Das Datenblatt enthält keine Erklärung wie die Beschriftung zu verstehen ist.

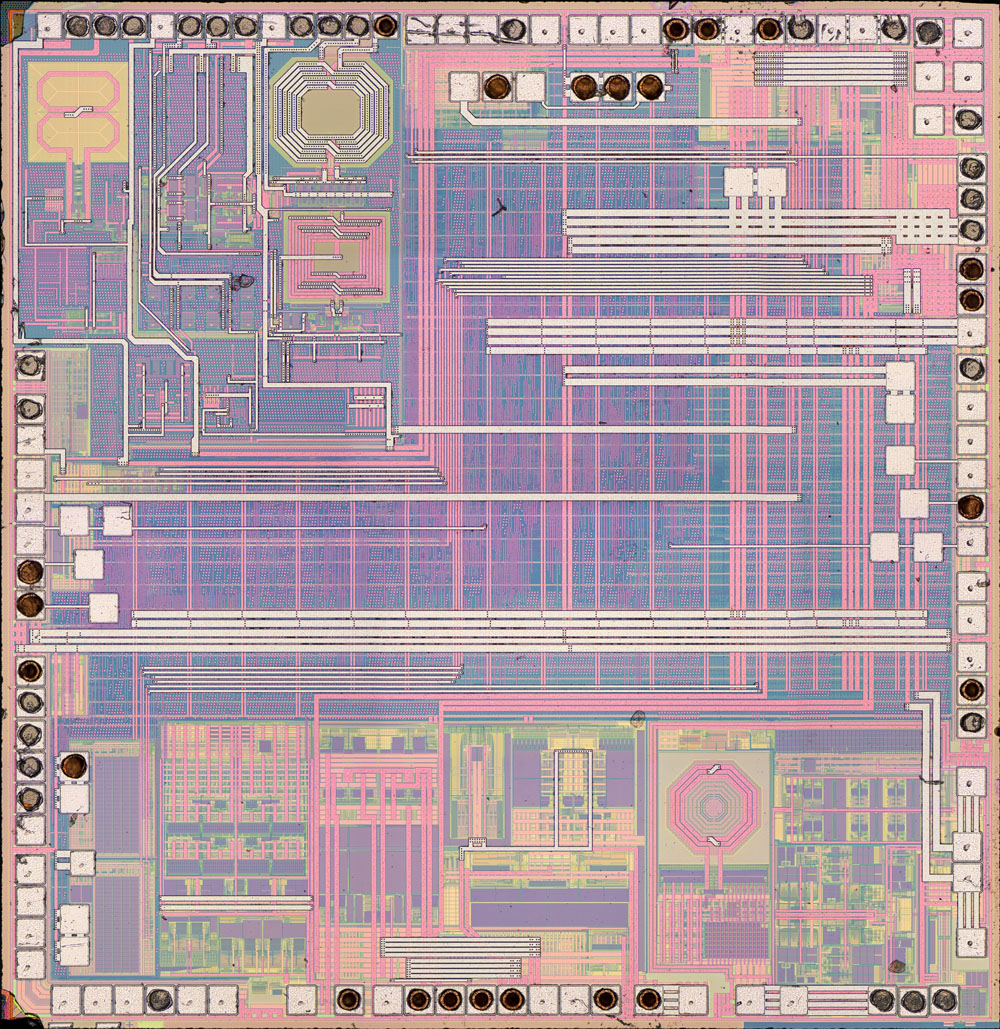

Das Die scheint exakt dem Die im AB5301A zu entsprechen. Es wurden lediglich teilweise andere Bondpads kontaktiert.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 72MB

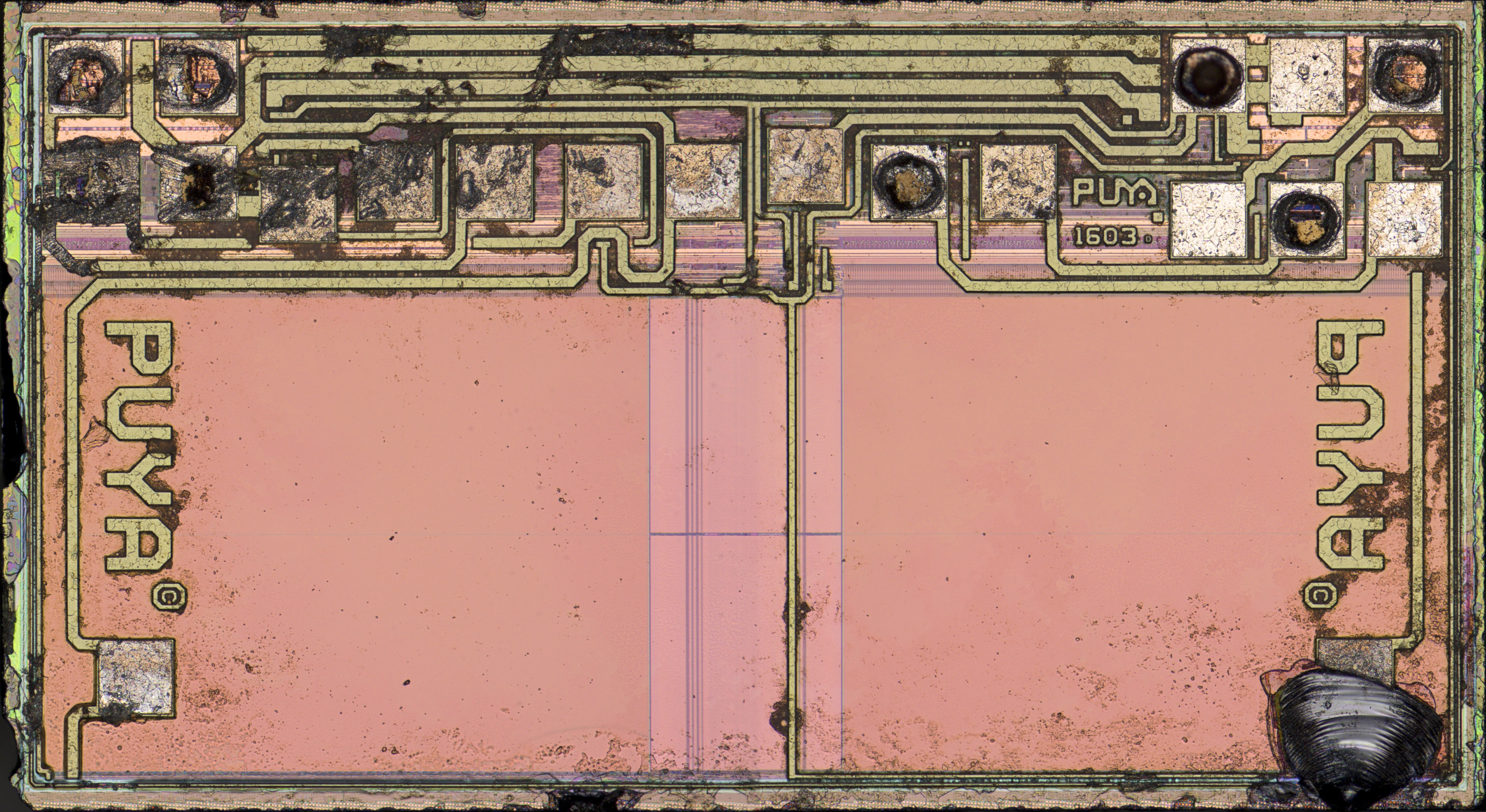

Auch hier befindet sich der Flash-Speicher als eigenes Die auf dem Mikrocontroller. Es handelt sich aber um ein anderes Modell als im AB5301A. Die Abmessungen betragen 1,2mm x 0,7mm. Der Hersteller ist Puya Semiconductor. An der oberen Kante findet sich die Bezeichnung 1603.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 9MB

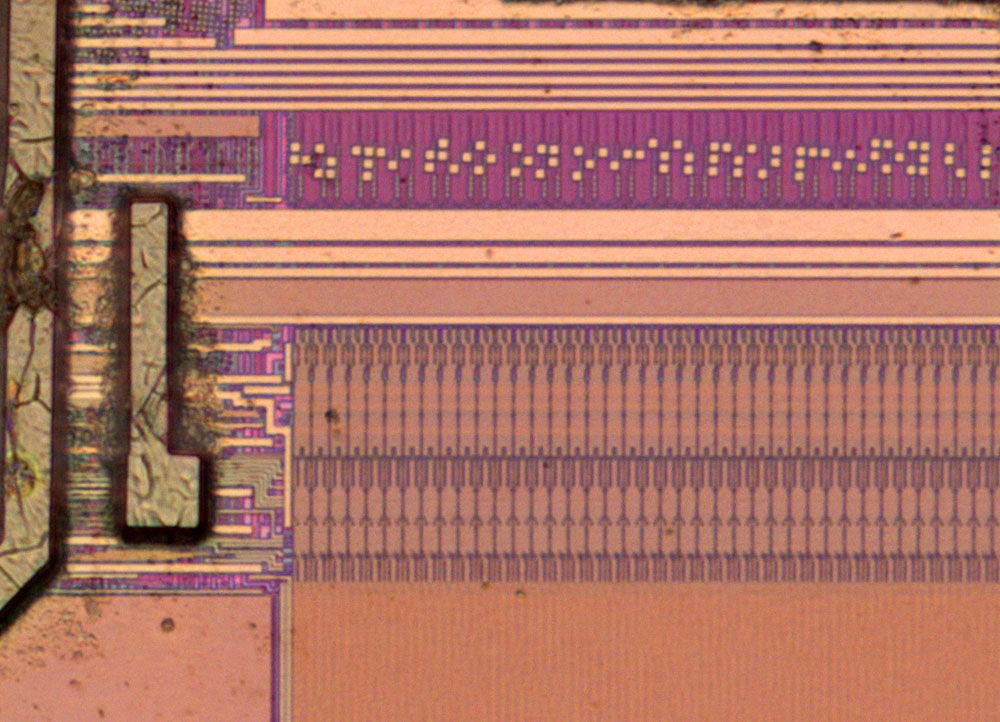

Im Detail kann man die Ansteuerung der Speicherfläche noch teilweise erahnen.
