Der AB5301A ist ein für Audio-Anwendungen optimierter Mikrocontroller der 2016 gegründeten chinesischen Firma Bluetrum. Er enthält einen 125MHz RISC-V Prozessor mit 1MB Flash und 190kB RAM. Neben einem Radio-Receiver und diversen Audiosignal-Kanälen hat man außerdem ein Bluetooth-Interface integriert.

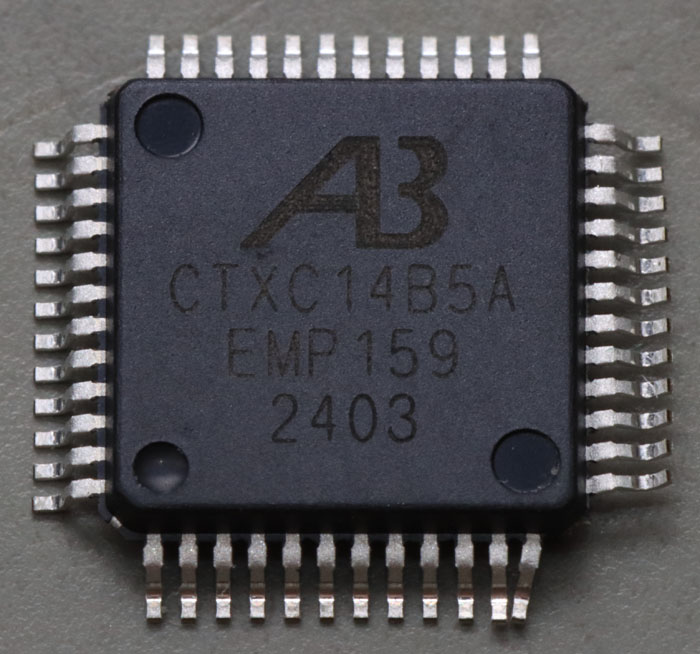

Mikrocontroller von Bluetrum sind dafür bekannt, dass ihre Beschriftung oftmals überhaupt nichts mit der Bauteilbezeichnung zu tun hat. So ist es auch hier mit den Zeichenfolgen CTXC14B5A und EMP159. Das Datenblatt enthält keine Erklärung wie die Beschriftung zu verstehen ist.

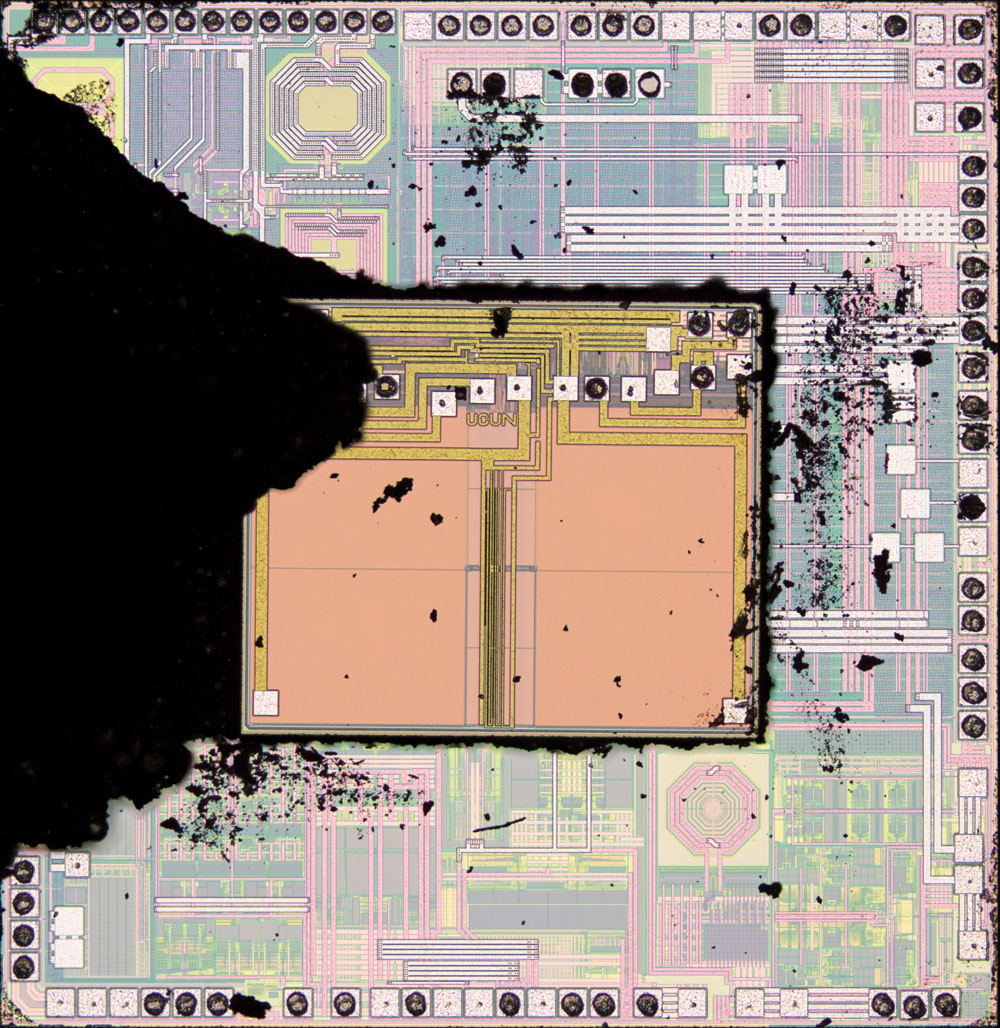

Im Gehäuse befinden sich zwei Dies. Das obere Die ist der Flash-Speicher des AB5301A.

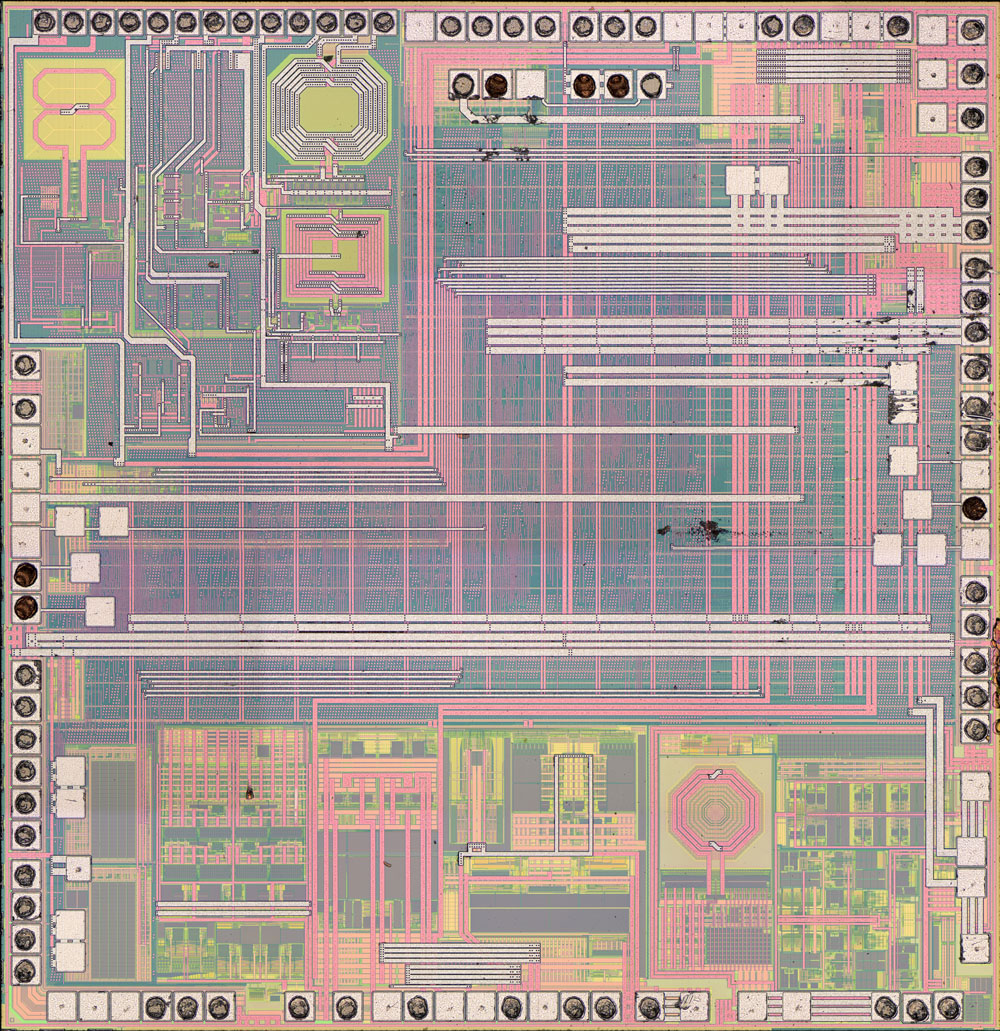

Die Abmessungen des Mikrocontrollers betragen 2,3mm x 2,4mm. Links oben und rechts unten befinden sich HF-Schaltungsteile. Der Bereich oben links muss die Bluetooth-Schnittstelle darstellen, da sich die gleichen Strukturen auf dem BT8922H2 finden. Der Prozessor scheint ebenfalls sehr ähnlich aufgebaut zu sein.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 63MB

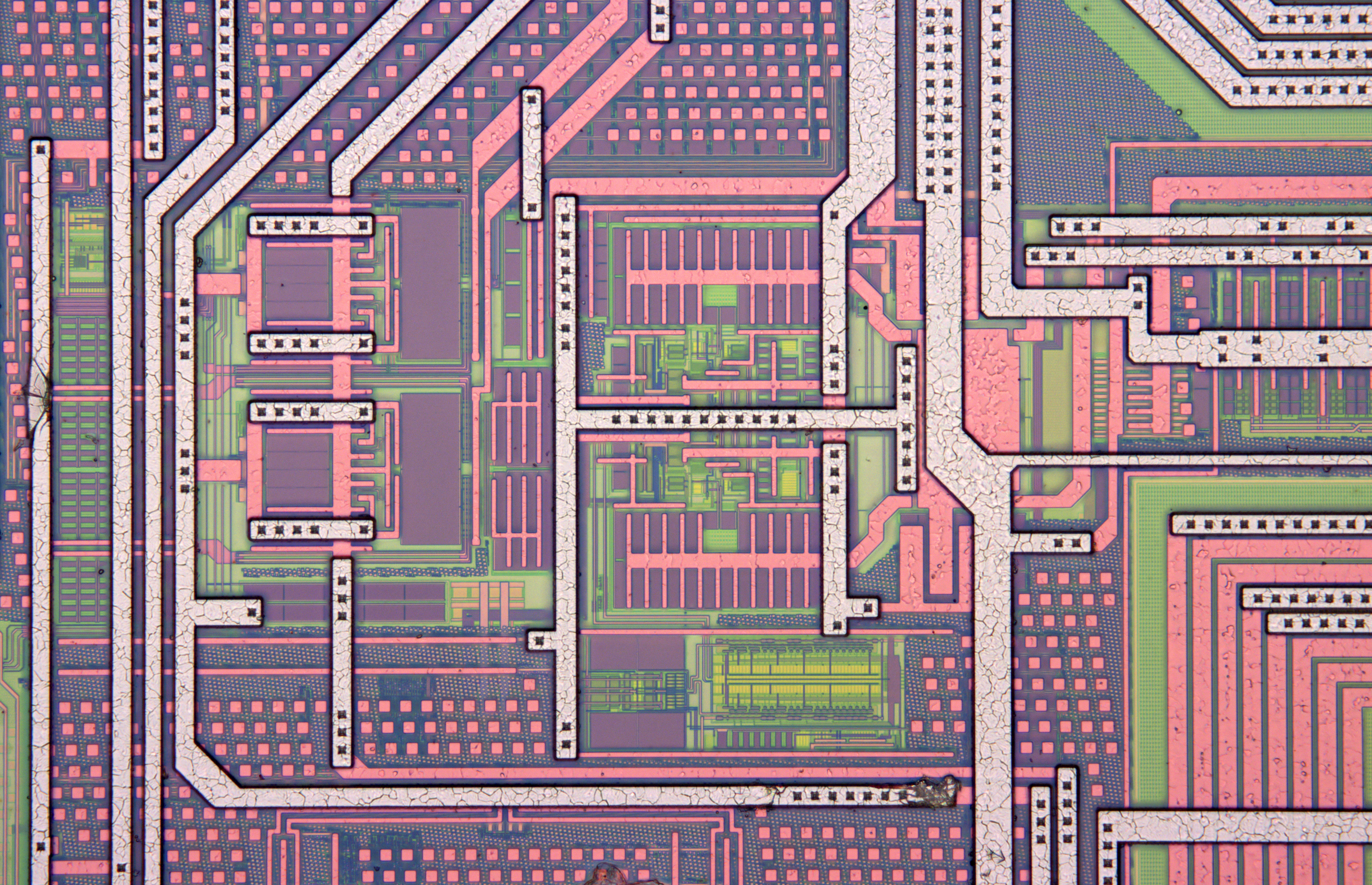

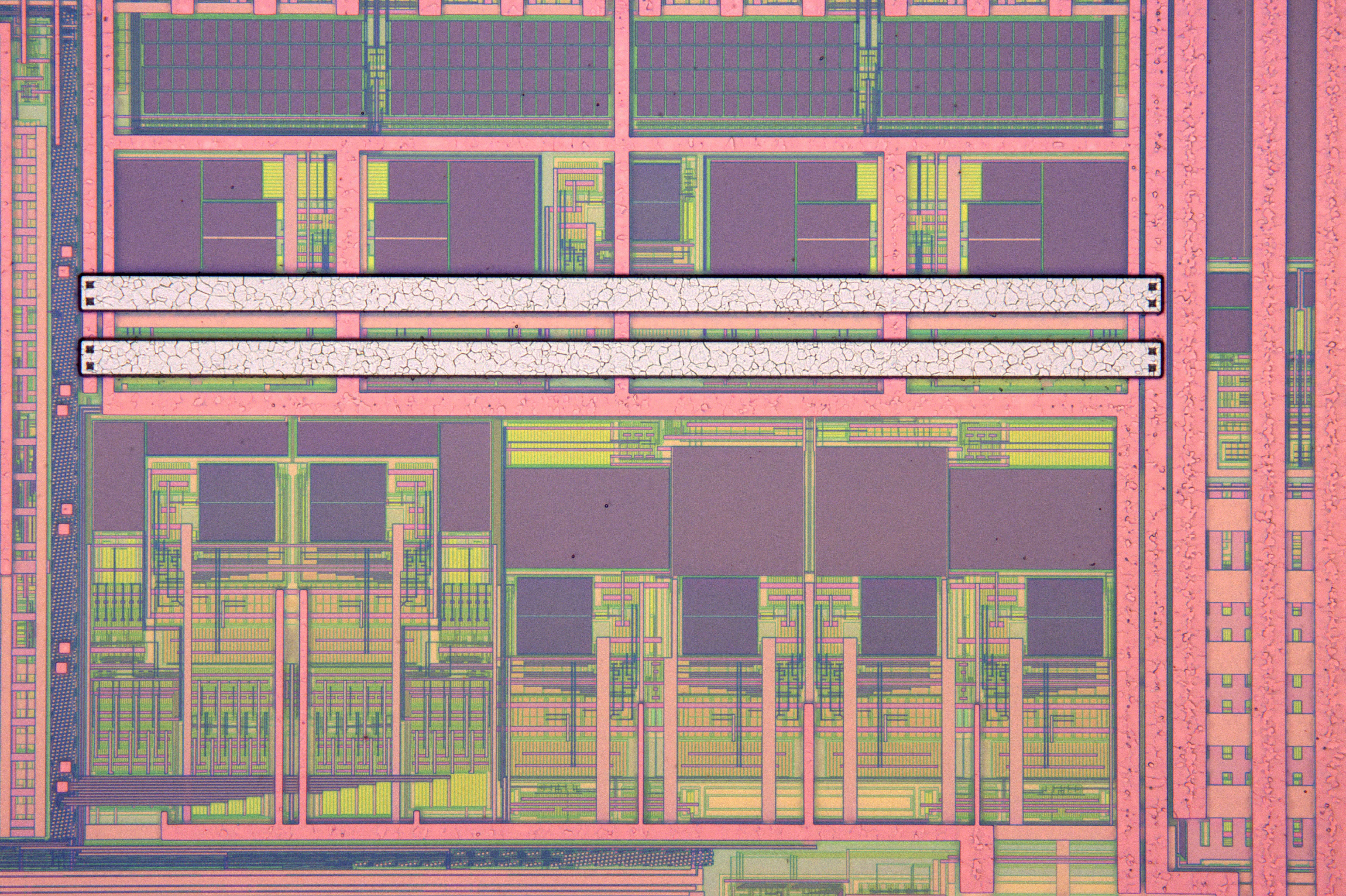

Das Design nutzt mehrere Metalllagen. Trotzdem sind in einigen Bereichen interessante Strukturen zu erkennen.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 12MB
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 11MB

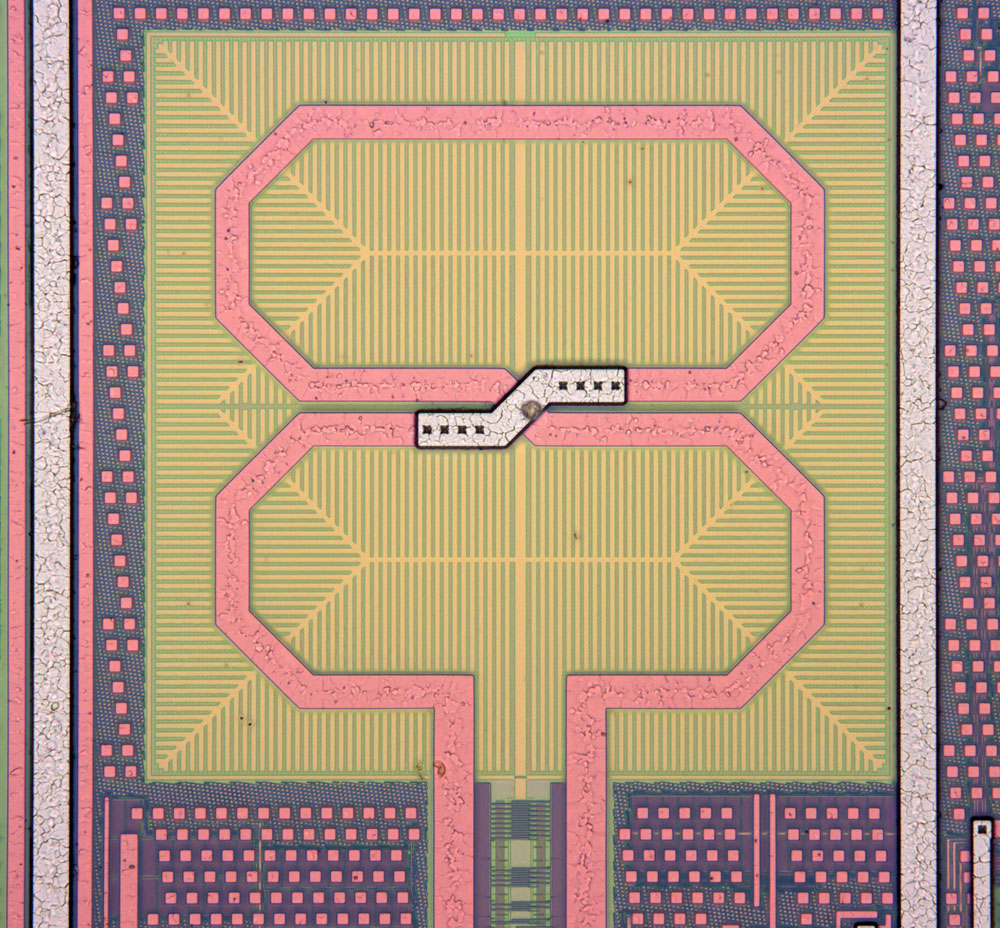

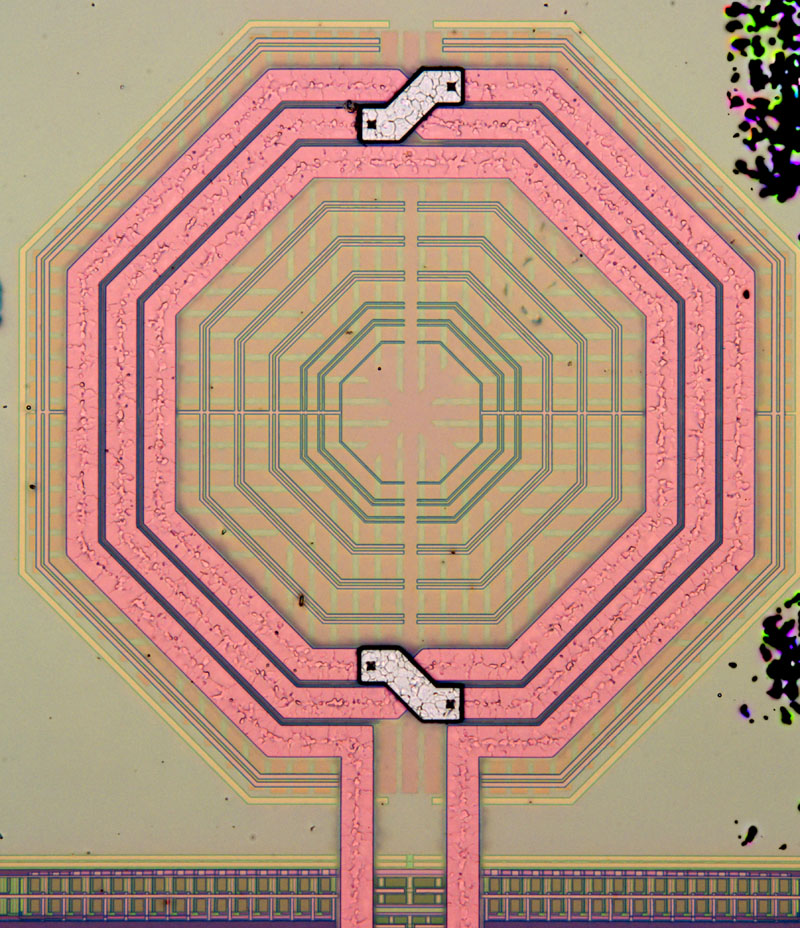

Die Induktivitäten mit ihren speziellen Geometrien sind typisch für integrierte Schaltungen, die hohe Frequenzen verarbeiten.

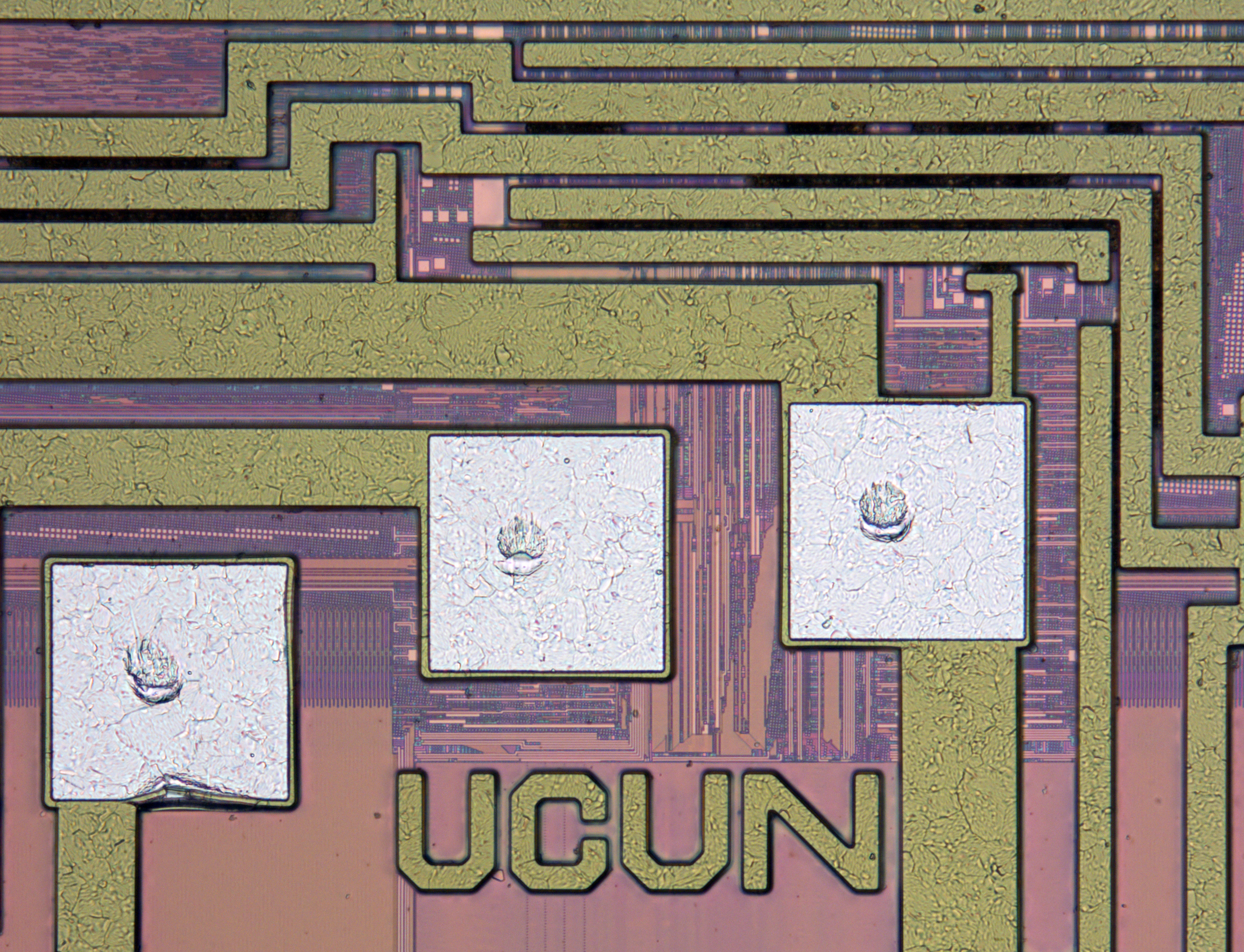

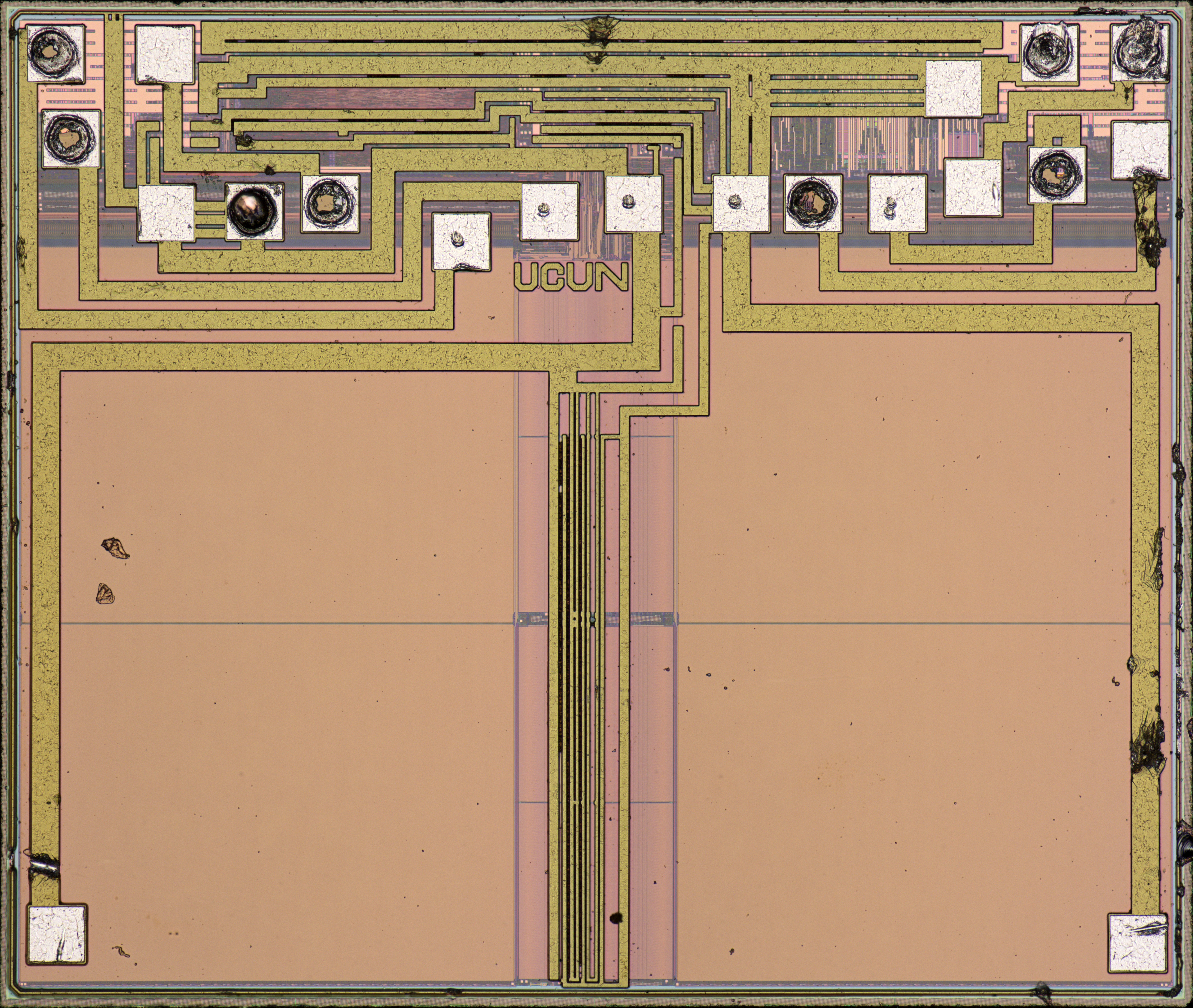

Die Abmessungen des Flash-Speichers betragen 1,2mm x 1,0mm. Die Beschriftung verrät, dass der Baustein von der 2018 gegründeten, chinesischen Firma UCUN Technology produziert wurde.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 11MB
Im oberen Bereich befindet sich die Steuerung des Speichers. Darunter kann man die gleichmäßigen, sehr kleinen Strukturen des Speichers selbst erkennen.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 6MB
