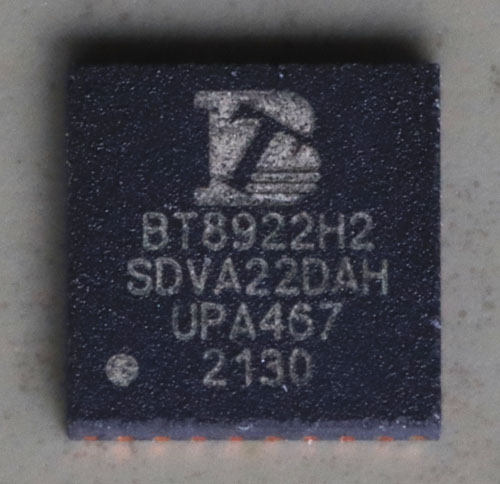

Der BT8922H2 ist ein spezieller Mikrocontroller der 2016 gegründeten chinesischen Firma Bluetrum. Eingesetzt wird der Baustein offenbar in In-Ear Kopfhörern. Als Package hat man ein entsprechend kleines QFN32-Gehäuse gewählt (4mm x 4mm). Kern des Mikrocontrollers ist ein 125MHz RISC-V Prozessor mit DSP-Funktionalitäten. Als Speicher stehen 256kB RAM und 16MBit Flash zur Verfügung.
In den BT8922H2 hat man einen Bluetooth-Transceiver integriert. Dazu kommt ein Stereo-DAC, zwei Eingänge mit Mikrofonverstärkern und zwei Audio-ADCs. Der Baustein bietet einige für einen Mikrocontroller typischen Funktionen und kann als USB2.0-Host arbeiten. Dazu kommen spezielle Funktionen wie eine Trageerkennung und eine Überwachung von Touch-Tasten mit niedrigem Energieverbrauch.

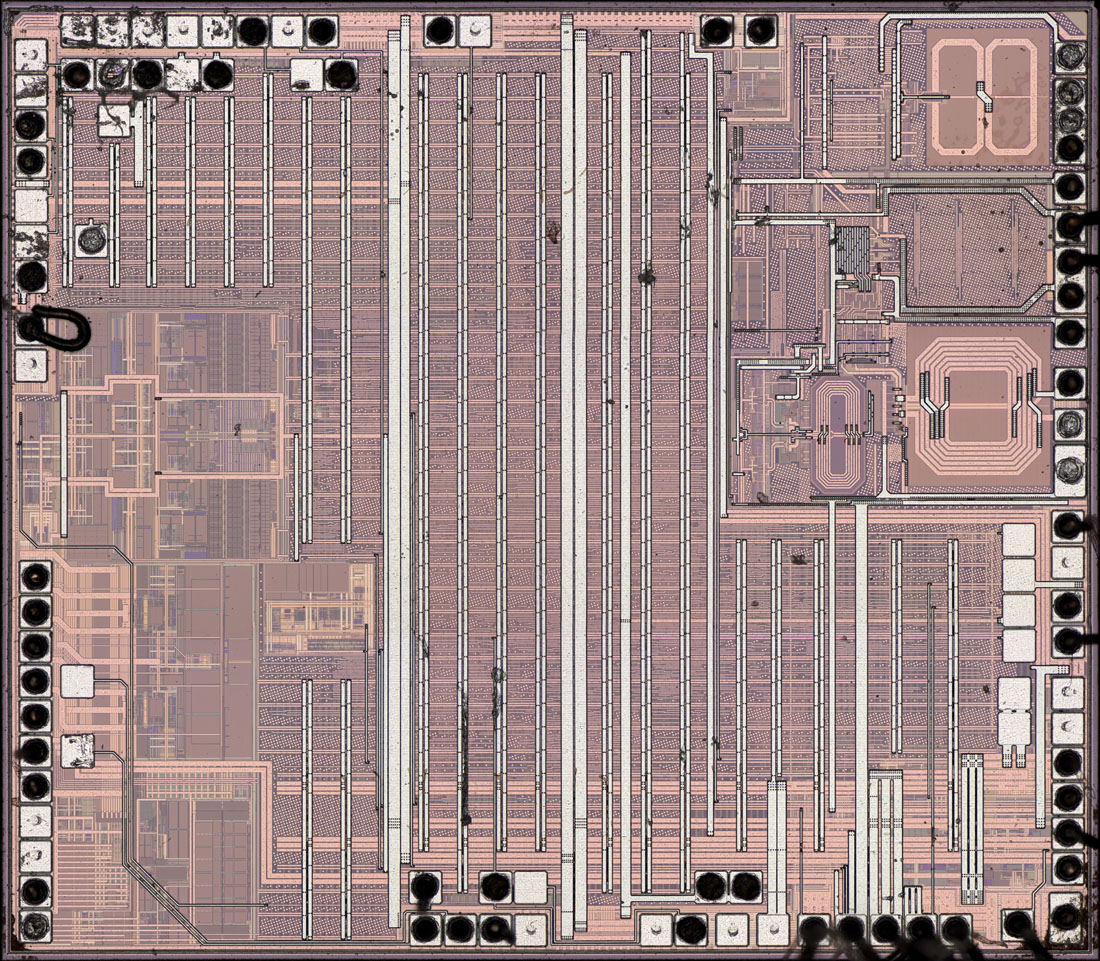

Im Gehäuse findet sich ein Die mit den Abmessungen 2,0mm x 1,8mm. Im oberen rechten Bereich sind die hochfrequenten Schaltungsteile deutlich zu erkennen. An der linken Kante sind vermutlich Funktionen wie DACs und ADCs integriert. Es fällt auf, dass innerhalb des äußeren Bondrahmens weitere Bondpads platziert sind. Diese Bondpads kontaktieren höchstwahrscheinlich den Flash-Speicher, der als zusätzliches Die auf dem Controller platziert wurde.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 40MB

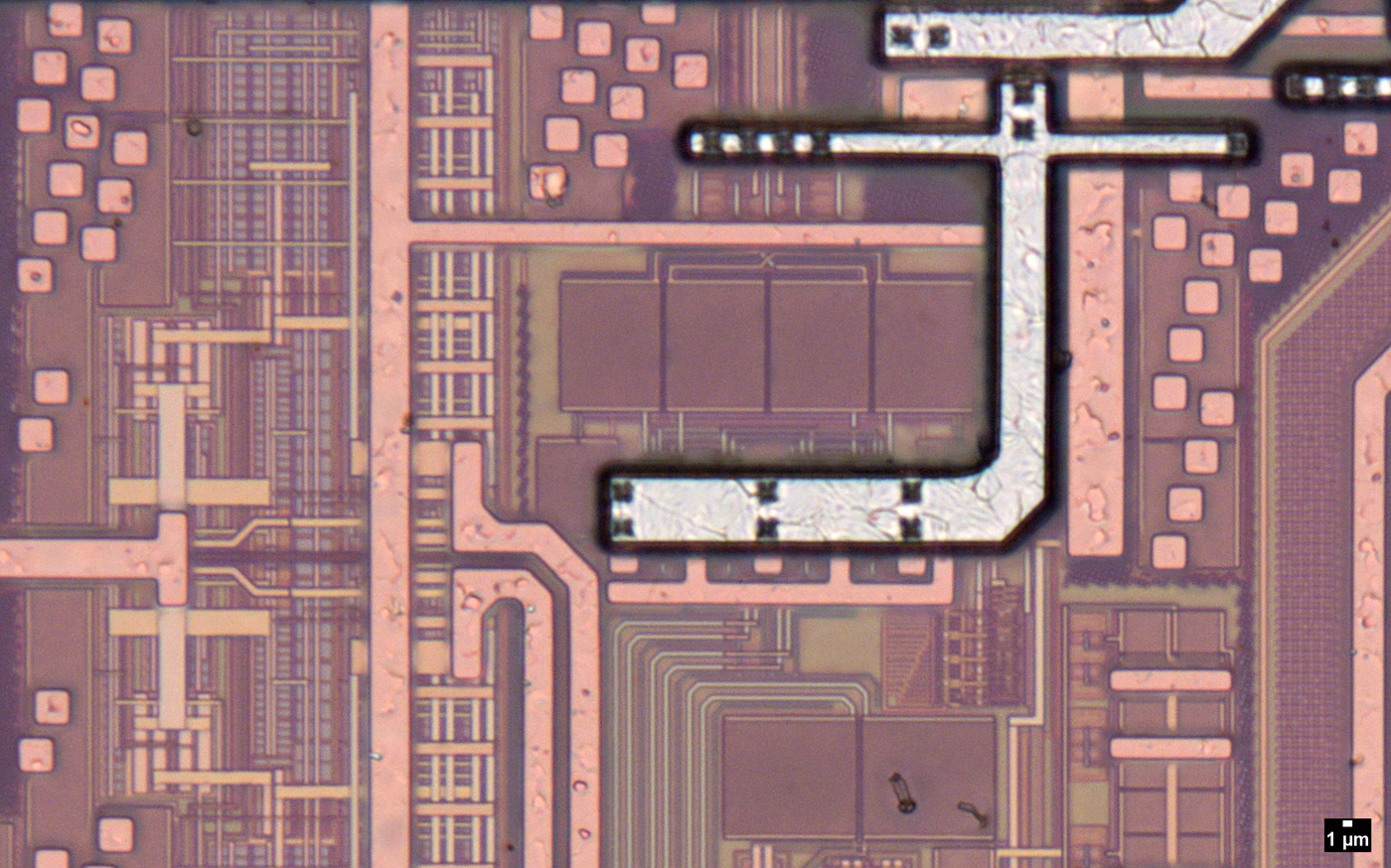

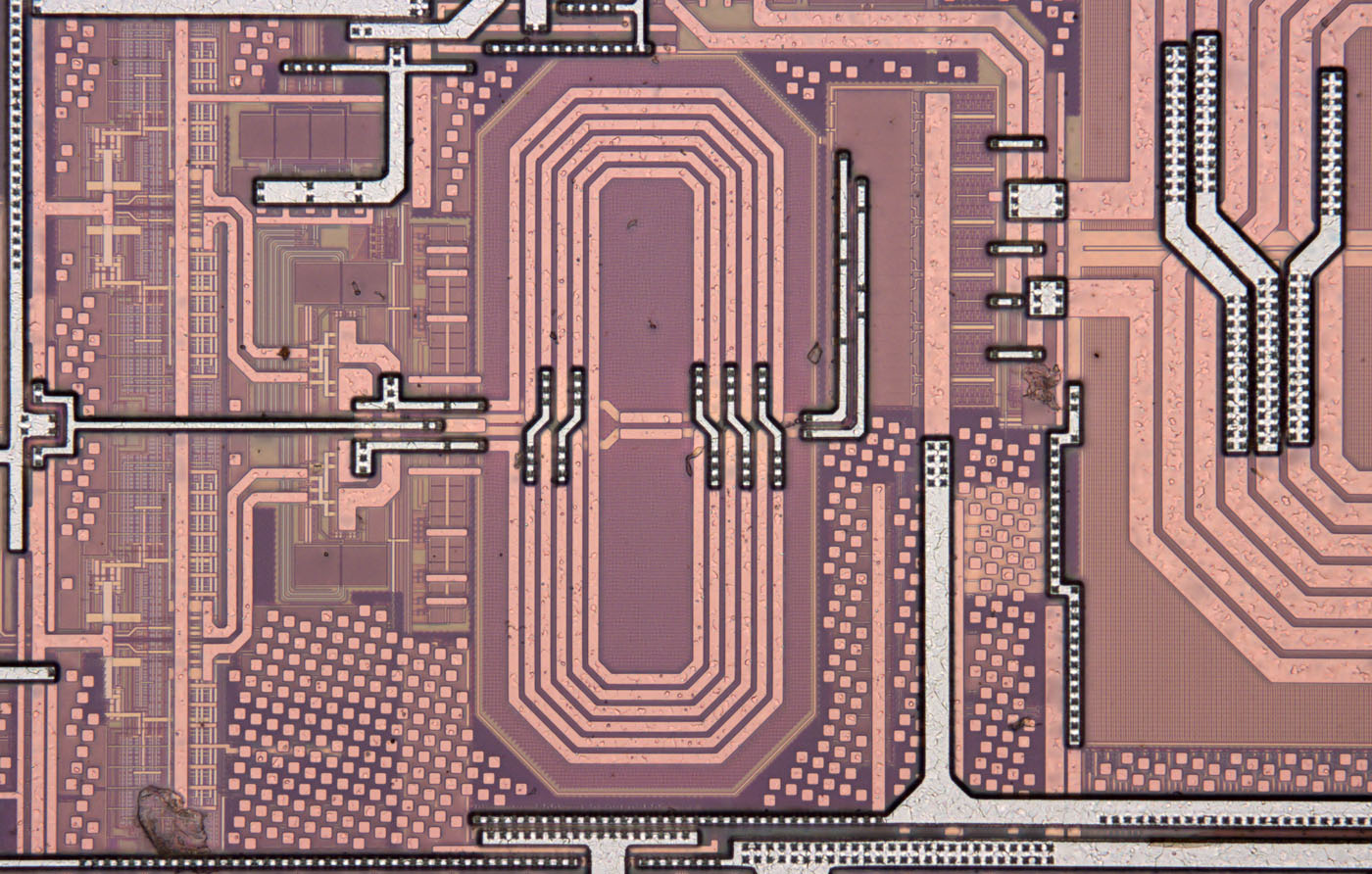

Der Bereich der hochfrequenten Schaltungsteile ist etwas offener und gibt zumindest ein Gefühl für die Strukturgrößen in den Metalllagen.
Der 16MBit Flash-Speicher ist als 0,97mm x 1,28mm großes, zusätzliches Die auf dem Mikrocontroller platziert. Acht Bonddrähte verbinden die beiden Bausteine. Es ist interessant wie viele unterschiedliche Bondmöglichkeiten der Speicher bietet. Im unteren Bereich scheinen manche Bondpad-Paare nur als elektrische Verbindungen zwischen zwei Bonddrähten zu dienen.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 53MB
Während der untere Teil den eigentlichen Speicher darstellt, befindet sich im oberen Bereich die Steuerung. Der Speicher stammt von der chinesischen Firma Puya. Man kann davon ausgehen, dass PY1902V1 eine interne Bezeichnung ist. Der Buchstabe C könnte für eine Revision des Designs stehen.
