Der AB5322B ist ein für Audio-Anwendungen optimierter Mikrocontroller der 2016 gegründeten chinesischen Firma Bluetrum. Er enthält einen 125MHz RISC-V Prozessor mit 512kB Flash und 124kB RAM. Neben einem Radio-Receiver und diversen Audiosignal-Kanälen hat man außerdem ein Bluetooth-Interface integriert.

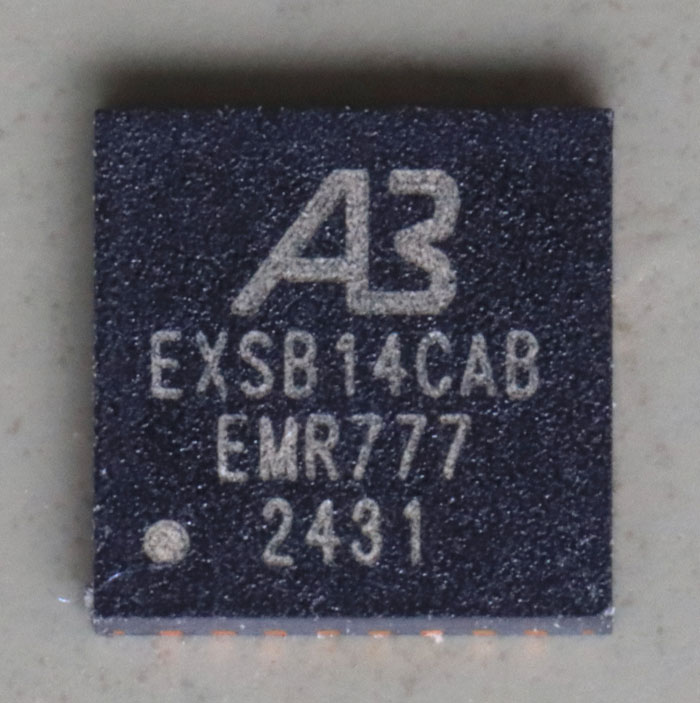

Mikrocontroller von Bluetrum sind dafür bekannt, dass ihre Beschriftung oftmals überhaupt nichts mit der Bauteilbezeichnung zu tun hat. So ist es auch hier mit der Zeichenfolgen EXSB14CAB und EMR777. Das Datenblatt enthält keine Erklärung wie die Beschriftung zu verstehen ist.

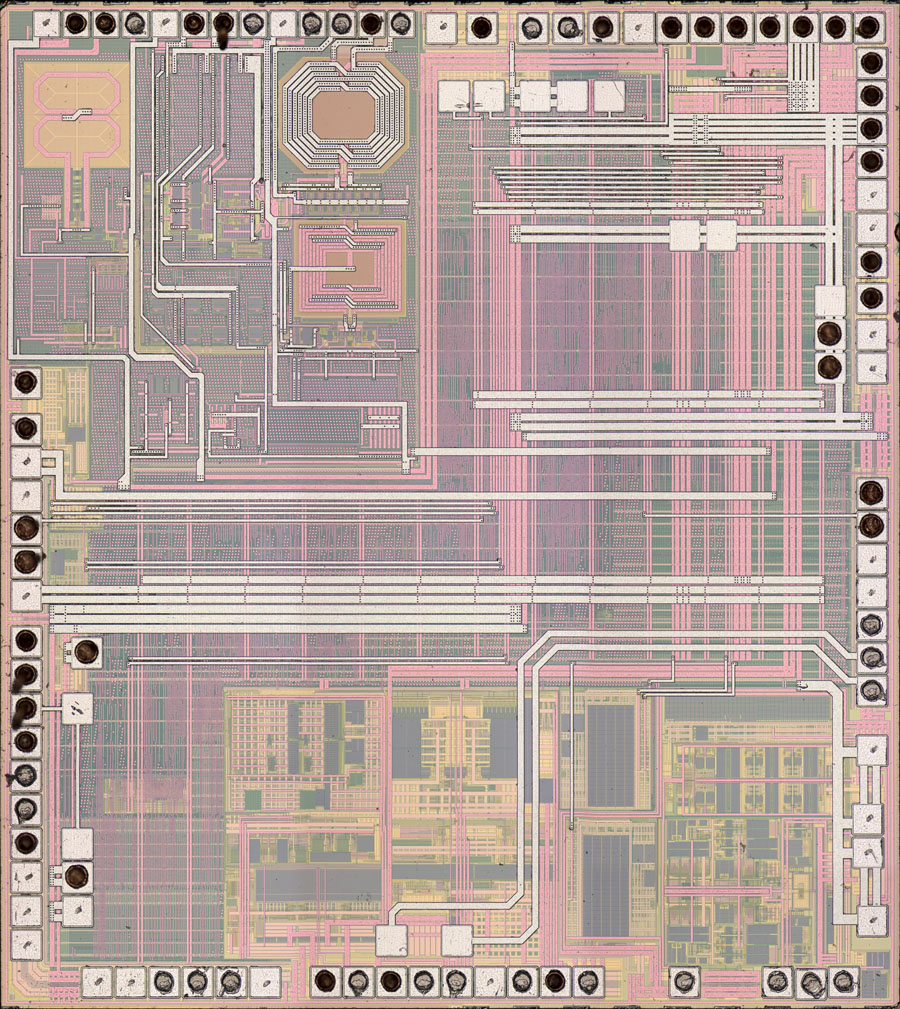

Die Abmessungen des Mikrocontrollers betragen 2,0mm x 2,2mm. Der IC ähnelt stark dem AB5301A, er ist aber ein Stück kleiner. Der AB5322B besitzt weniger Audio-Kanäle. Besonders auffällig ist das Fehlen der großen Induktivität im unteren rechten Bereich.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 47MB

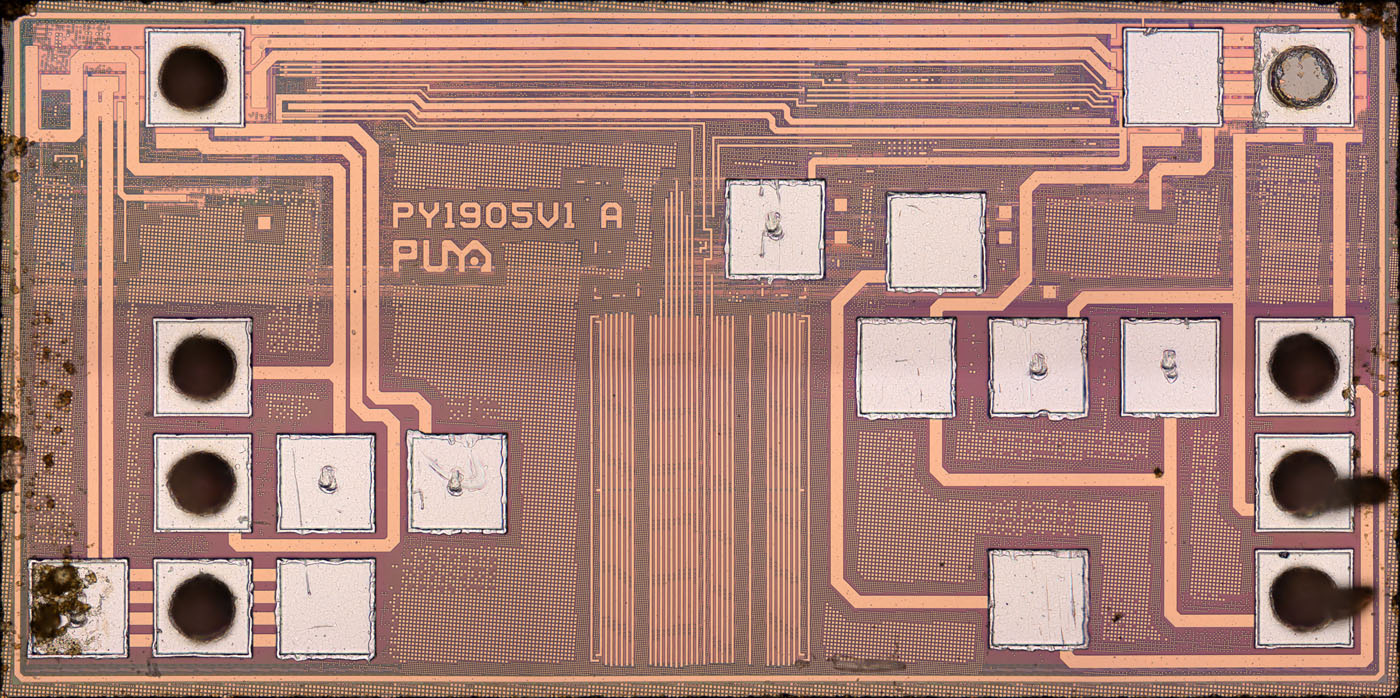

Die Abmessungen des Flash-Speichers betragen 1,0mm x 0,5mm. Es handelt sich um ein Modell von Puya Semiconductor mit der Bezeichnung PY1905V1.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 11MB
