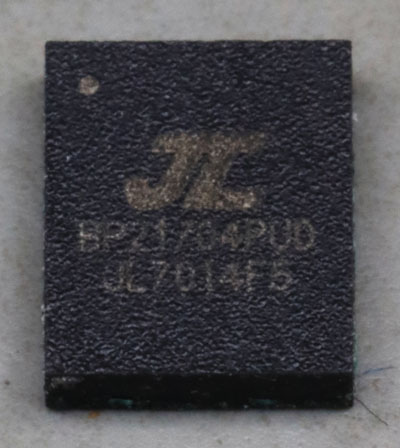

Der JL7014F5 ähnelt stark dem JL7013A6. Das QFN-42 Gehäuse ist nicht quadratisch.

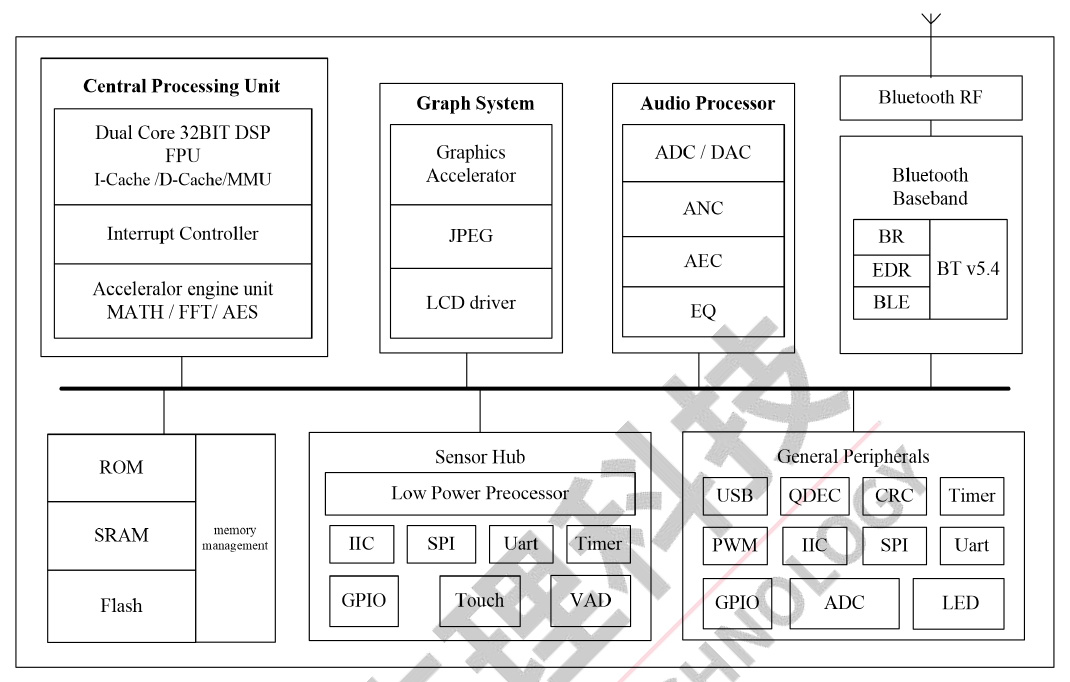

Auch im Blockschaltbild ist der JL7014F5 dem JL7013A6 sehr ähnlich. Hier fehlt lediglich der PSRAM und die digitale Audioschnittstelle IIS. Die Endung 5 steht für die Variante mit 64MBit Flash-Speicher.

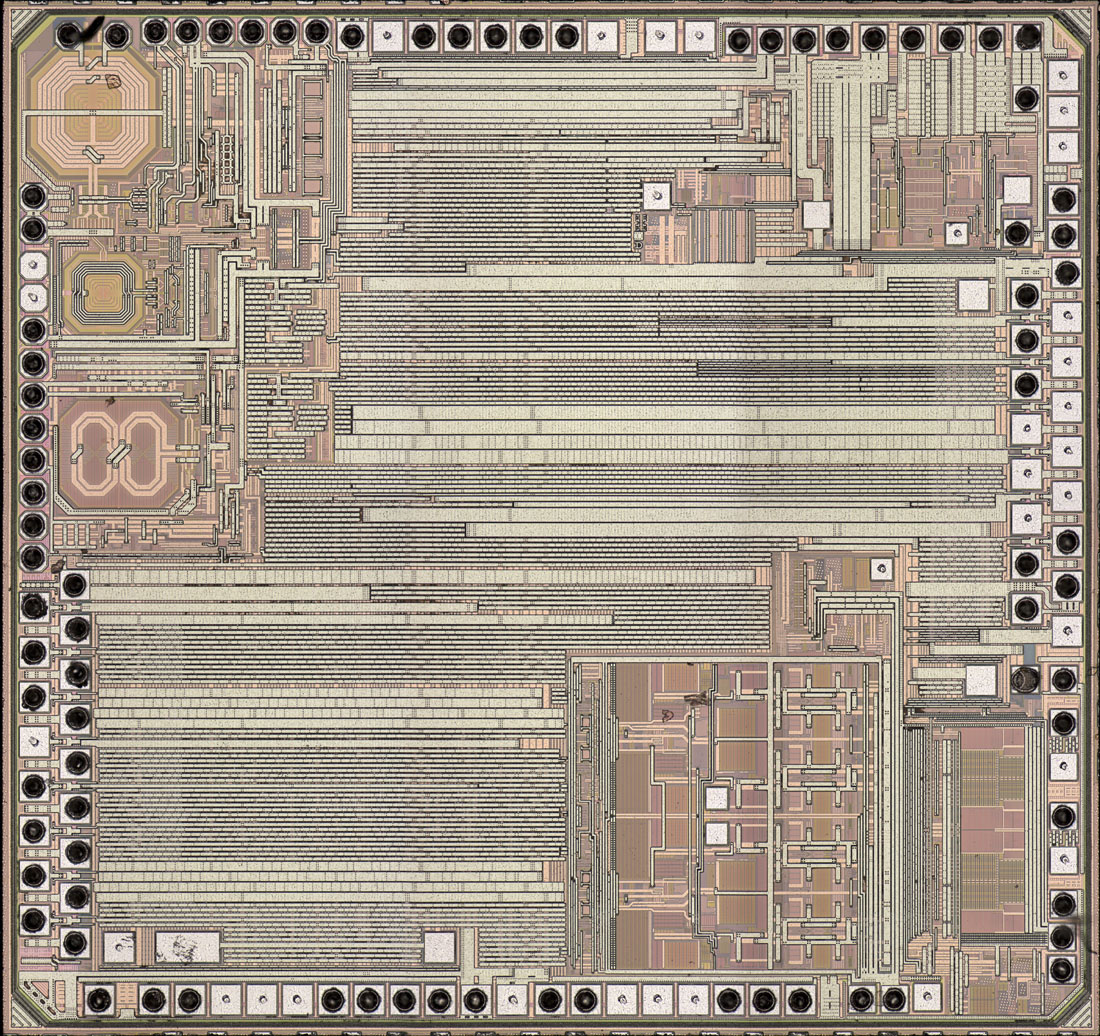

Oberflächlich betrachtet hat man das gleiche Die wie im JL7013A6 verwendet.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 52MB

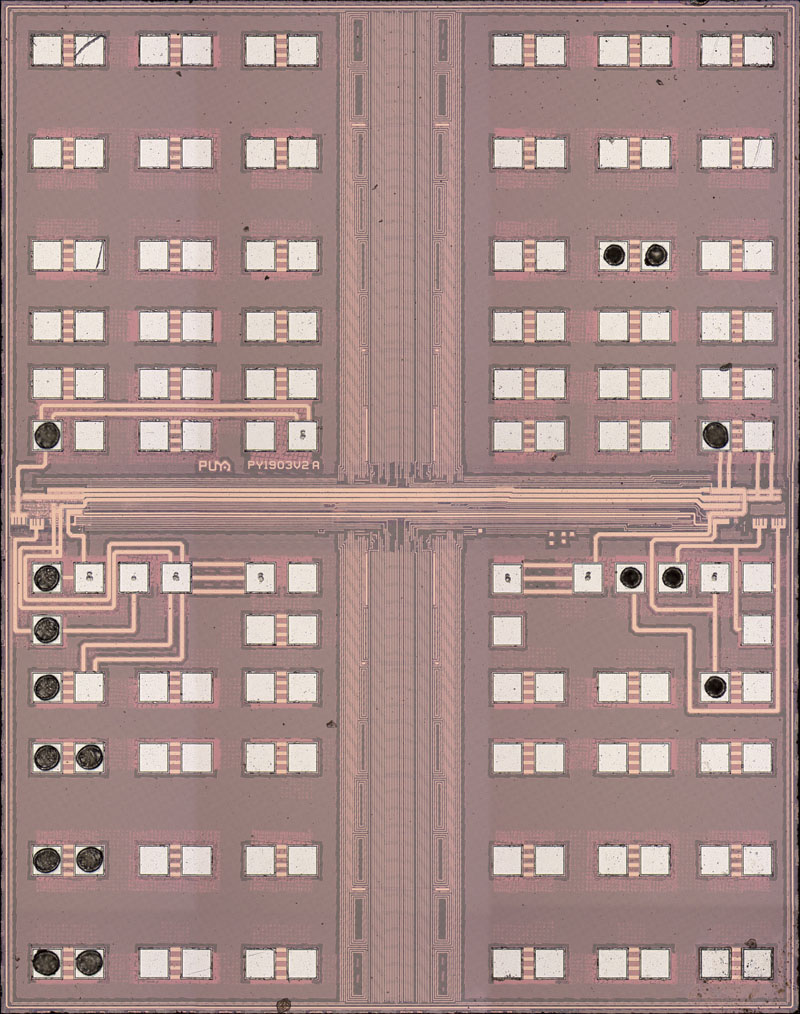

Die Abmessungen des 64MBit-Flash-Speichers betragen 1,8mm x 2,2mm. Die lange Kante ist damit genauso lang wie die lange Kante des Mikrocontrollers. So kann man die beiden Dies kaum übereinander platzieren. Vielleicht war das ein Grund das längliche Gehäuse zu wählen. Auf dem Die ist deutlich eine Vierteilung zu erkennen. Jeder Bereich trägt eine ganze Reihe doppelt angebundener Bondpads.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 50MB

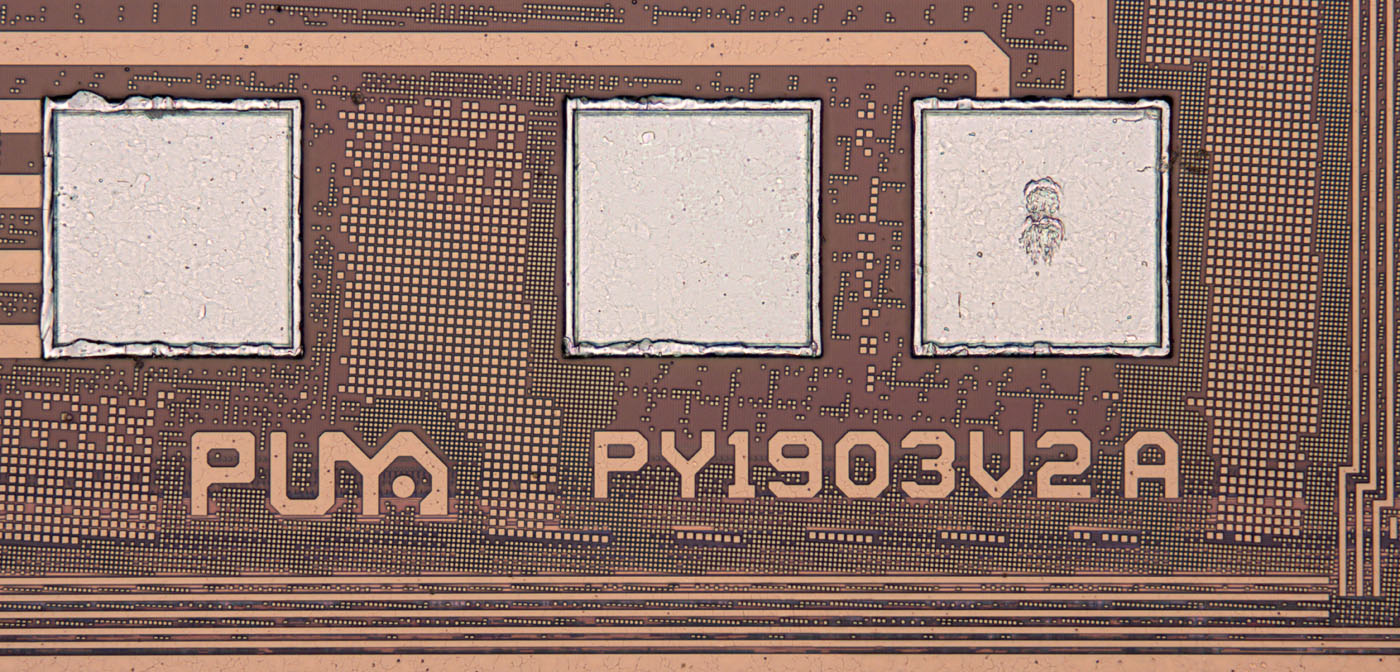

Der Speicher stammt von Puya und trägt die interne Bezeichnung PY1903V2. Der Buchstabe A könnte für die Revision des Designs stehen.
