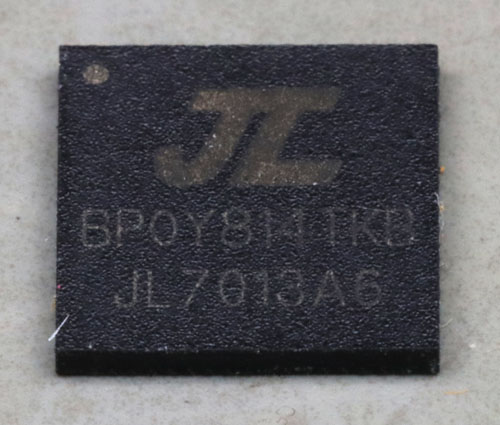

Der JL7013A6 ist ein Mikrocontroller in einem QFN-68 Gehäuse. Das Logo, das an das Symbol Pi erinnert, gehört zu der 2010 gegründeten chinesischen Firma Jieli Technology. Das Datenblatt nennt als typische Applikationen sogenannte smarte Uhren, smarte Lautsprecher und andere Heimanwendungen mit Bluetooth-Schnittstelle.

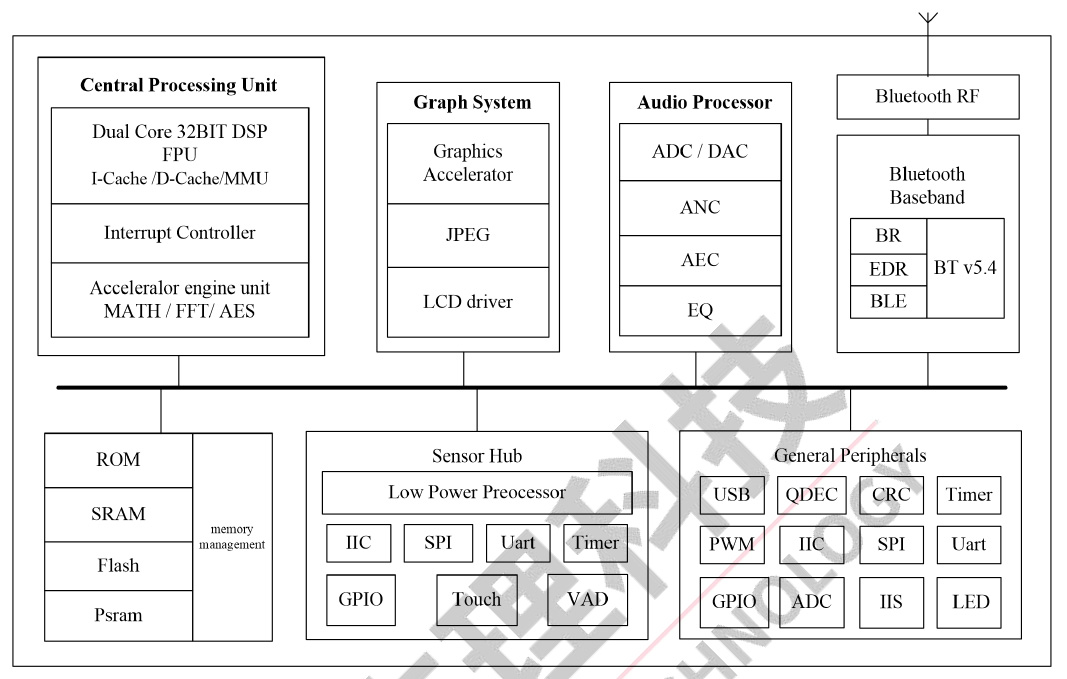

Das Blockschaltbild im Datenblatt zeigt die integrierten Funktionsblöcke. Der Dual-Core CPU arbeitet mit bis zu 160MHz. Die Zahl 6 am Ende der Bezeichnung kennzeichnet die Variante mit 16MBit Flash-Speicher. Ein PSRAM ist nicht integriert. Dafür müsste hinter der Zahl 6 eine weitere Zahl stehen.

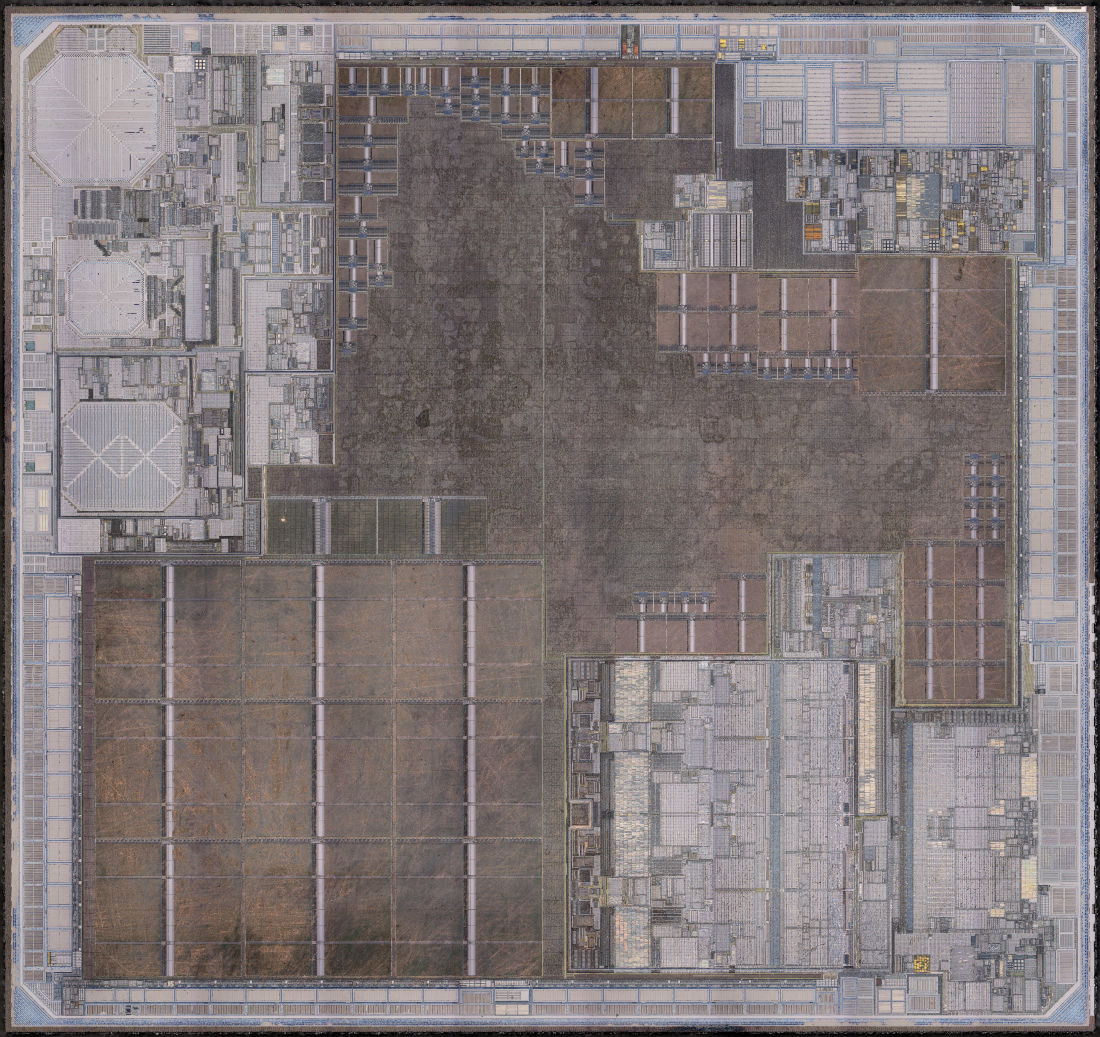

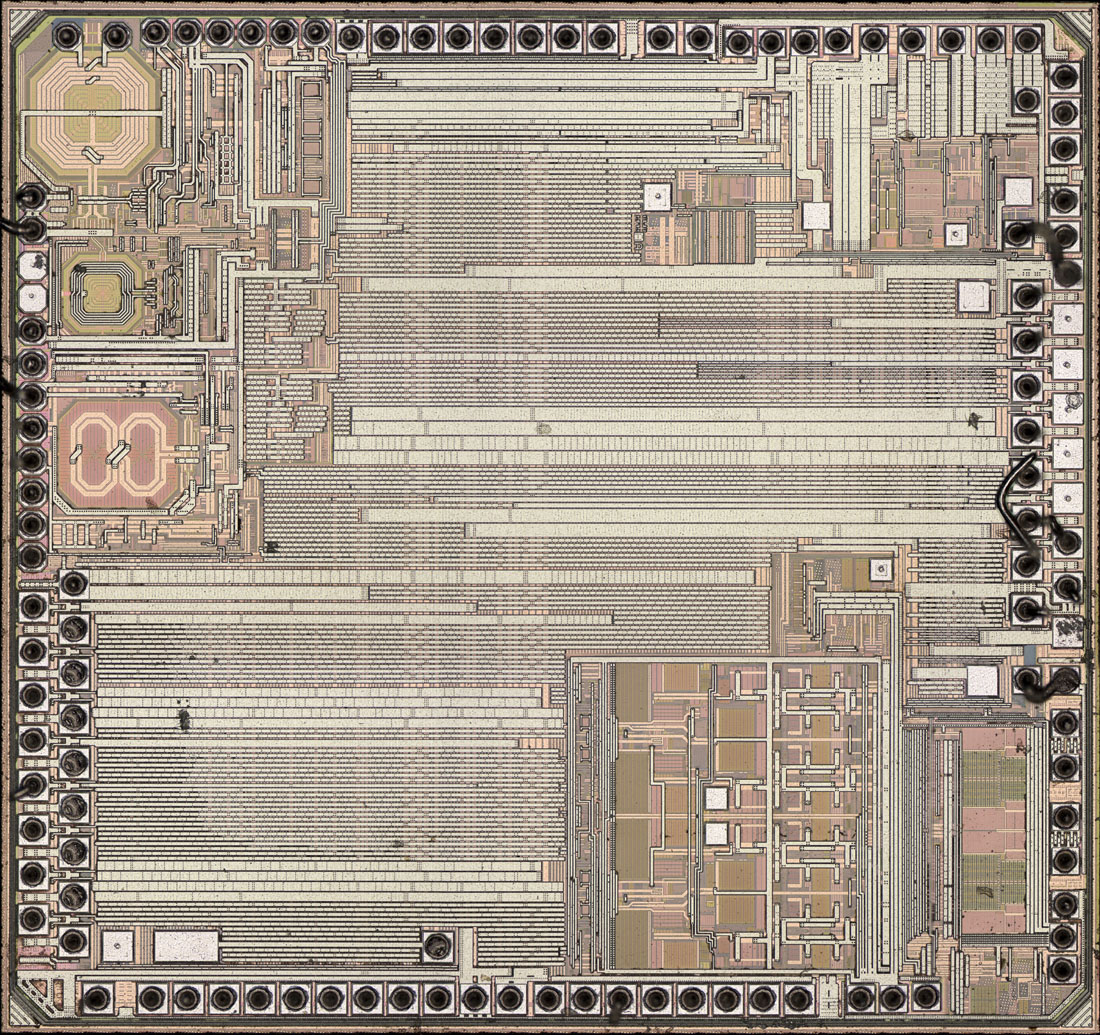

Im Gehäuse findet sich ein Die mit den Abmessungen 2,2mm x 2,1mm. In der oberen linken Ecke sind die hochfrequenten Schaltungsteile des Bluetooth-Transceivers zu erkennen. In der rechten unteren Ecke befinden sich wahrscheinlich Schaltungsteile wie ADCs und DACs. Wo die obere Metalllage lediglich zur Spannungsversorgung eingesetzt wird, befinden sich höchstwahrscheinlich die Logikschaltungen und der integrierte RAM. Über die teilweise zweireihigen Bondpads wird der Flash-Speicher angebunden, der als eigenes Die auf dem Mikrocontroller aufliegt.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 51MB

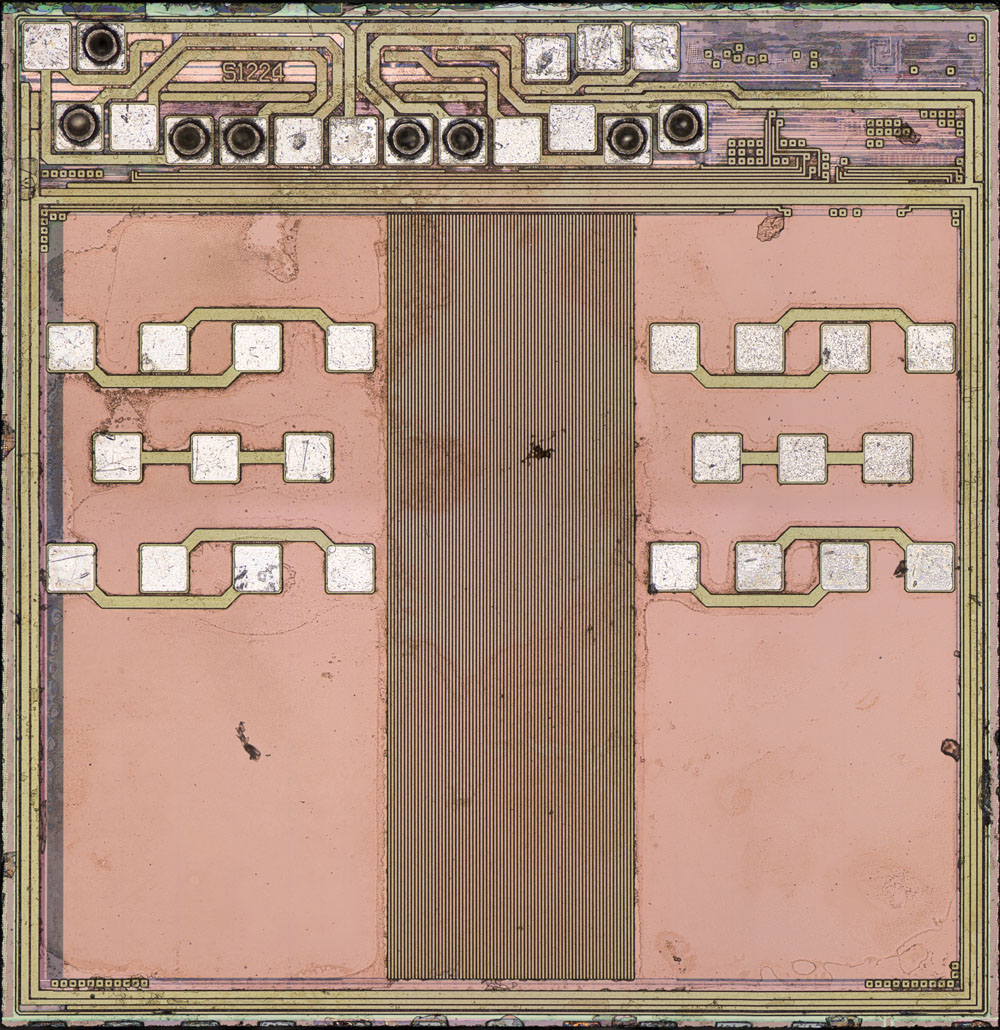

Die Abmessungen des Flash-Speichers betragen 1,3mm x 1,4mm. Die Bondpads in der Mitte des Dies scheinen lediglich dazu zu dienen Bonddrähte miteinander zu verbinden. Eventuell werden diese Kontakte genutzt, wenn zusätzlich ein PSRAM angebunden werden muss.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 18MB

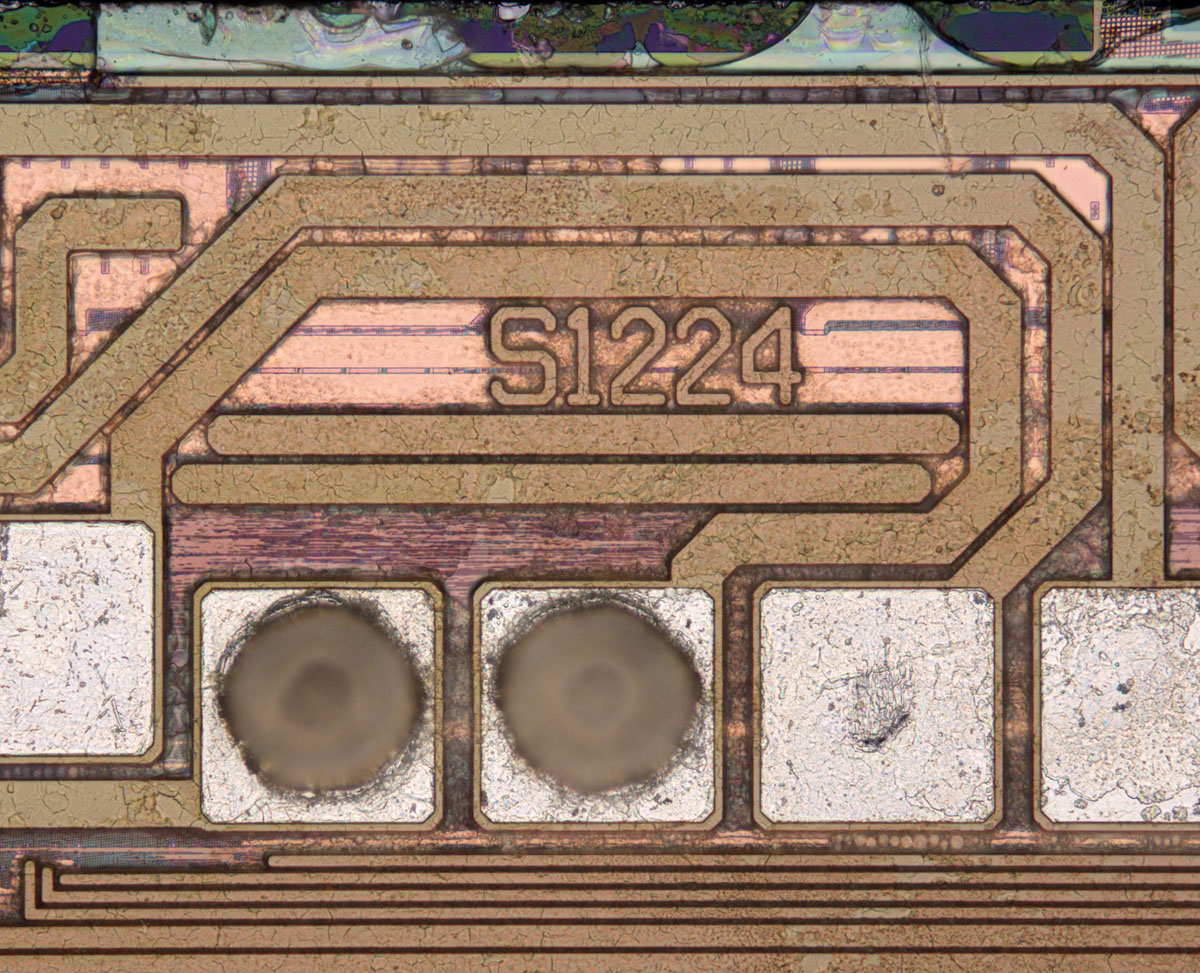

Der Hersteller des Speichers ist nicht zu erkennen. Es wurde lediglich die Zeichenfolge S1224 in die oberste Metalllage integriert.
