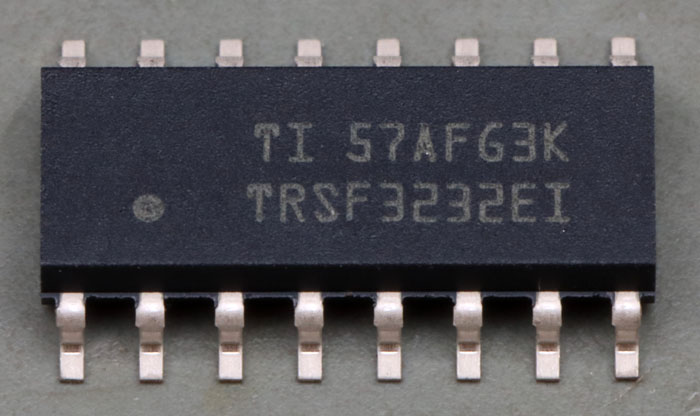

Der TRSF3232E ist einer von mehreren RS232-Transceivern die Texas Instruments im Programm hat. Der TRS3232E (ohne F) entspricht angeblich dem MAX3232E. Der TRSF3232E ist etwas schneller und erlaubt so höhere Taktfrequenzen. Daneben existieren noch der SN65C3232E und der SN75C3232E, die beide ebenso schnell wie der TRSF3232E sind. Jede Variante wird mit und ohne dem Index E angeboten. Das E steht für eine höhere ESD-Festigkeit.

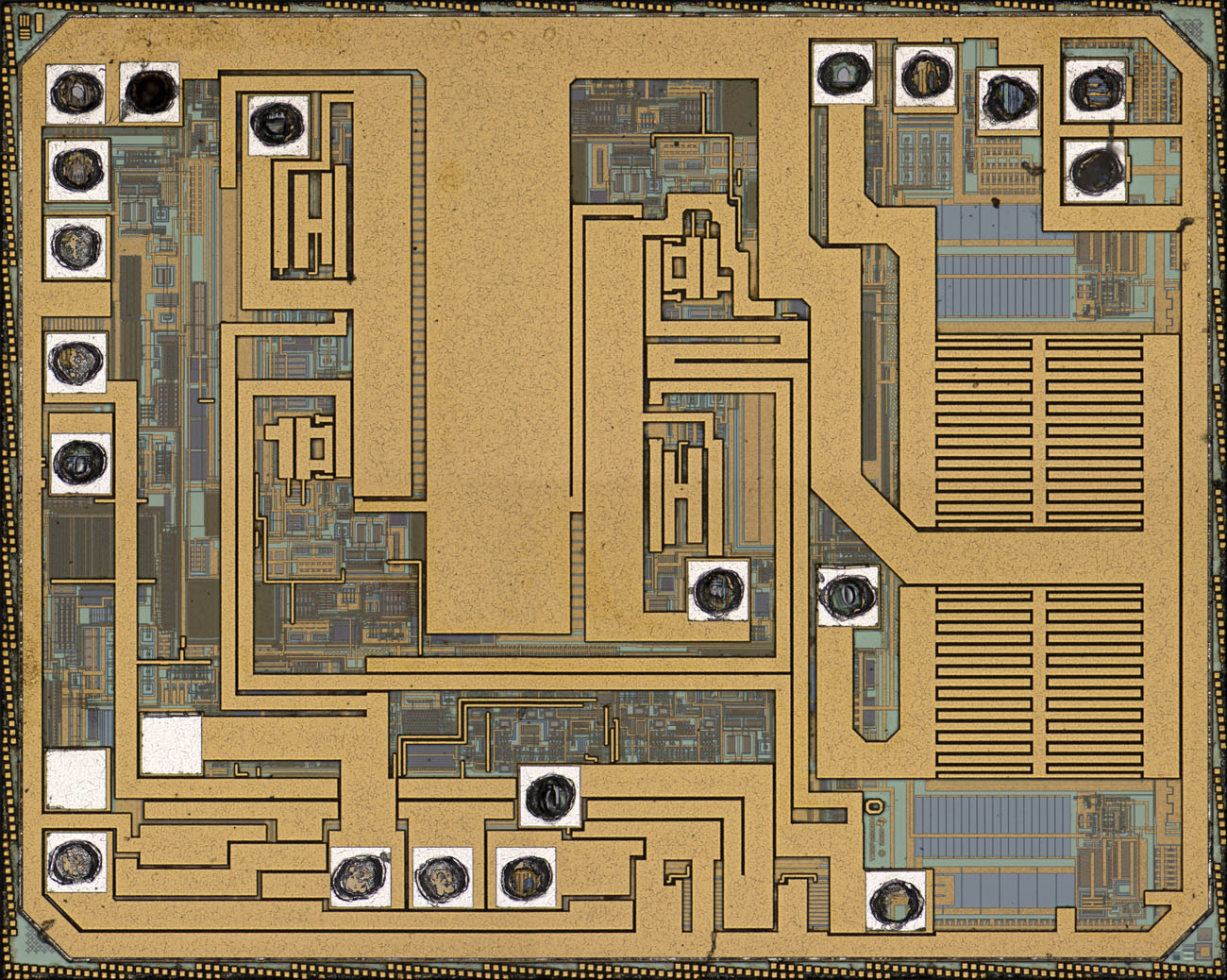

Die Abmessungen des Dies betragen 1,5mm x 1,2mm. Die PCN 20210625000.1 verrät, dass der TRSF3232E bis 2021 auf dem Prozess LBC3S basierte. Seitdem produziert Texas Instruments die Schaltung mit dem Prozess LBC7, einem BiCMOS-Prozess mit einer minimalen Strukturbreite von 250nm. Die oberste Metalllage ist eine dicke, besonders niederohmige Kupferlage.
Dieses Bild ist auch in einer höheren Auflösung verfügbar:
19MB
Eine noch höhere Auflösung
findet sich im Rahmen des SN75C3232E.

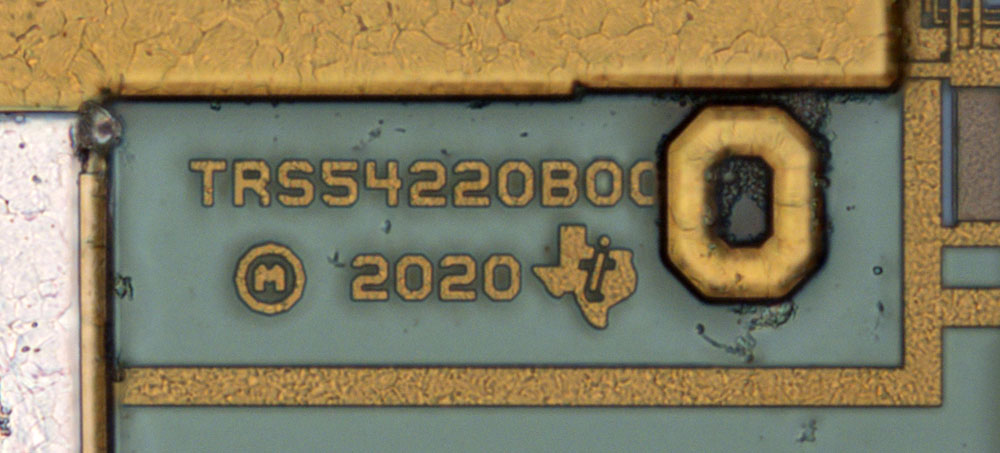

Das Design stammt offensichtlich aus dem Jahr 2020. TRS54220B00 scheint eine interne Bezeichnung zu sein. Die Zahlen am Ende könnten für Maskenrevisionen stehen. Dafür würde die 0 in der obersten Metalllage sprechen. Da diese Metalllage verhältnismäßig dick ist, lässt sie keine feineren Strukturen zu.
