U1503 (U1500DC007, U1500FC008)

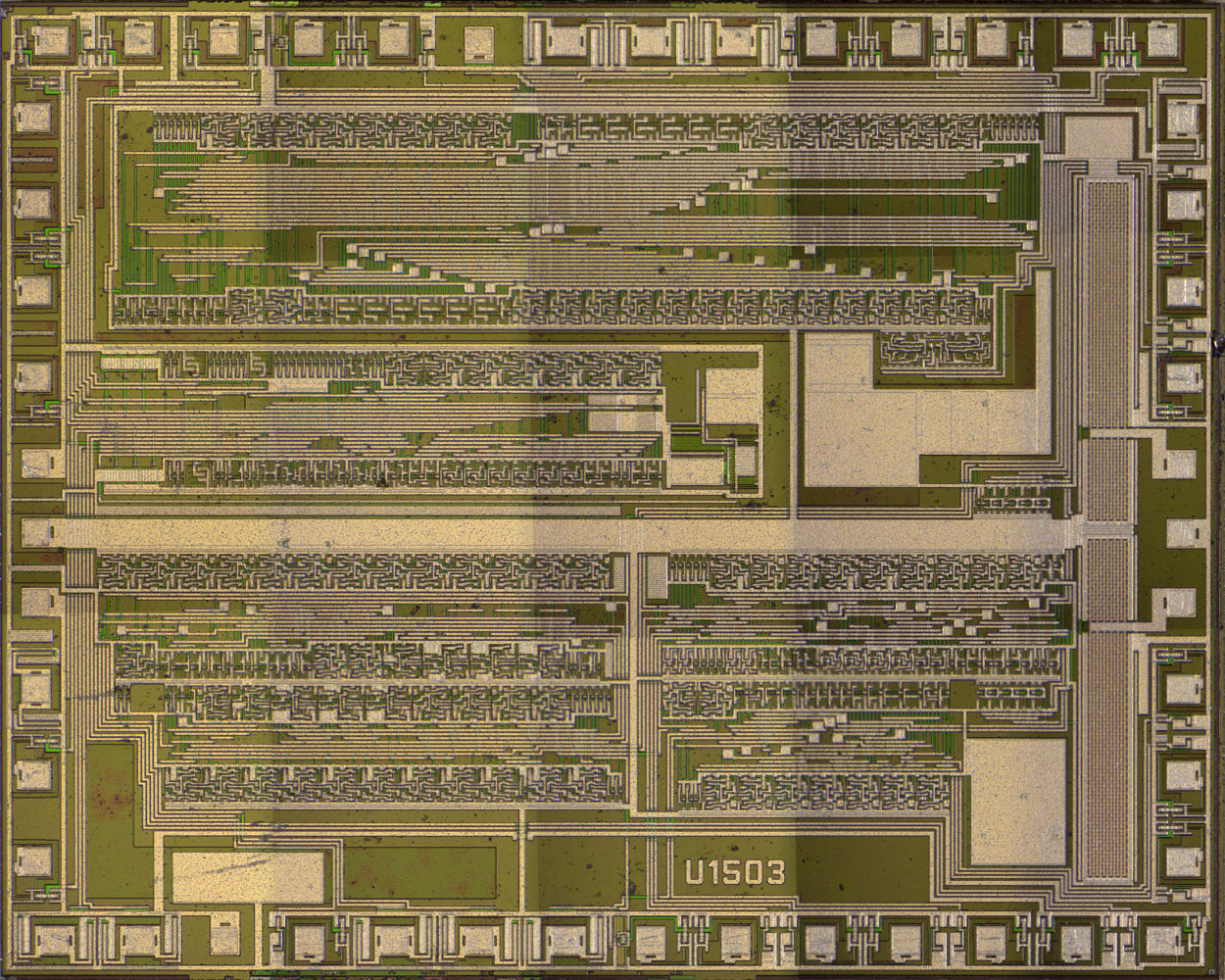

U1503

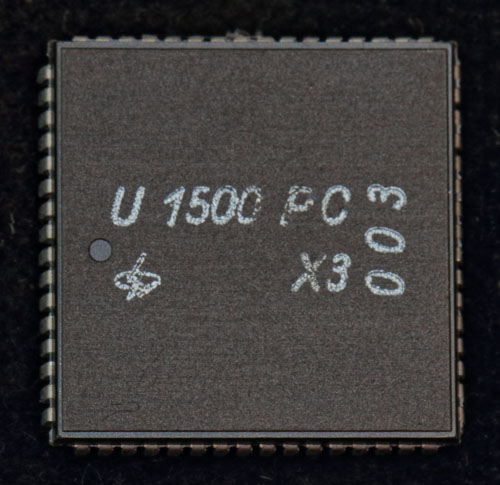

Auf dem Keramikträger der digitalen Vermittlungssysteme ist ein integrierter Schaltkreis befestigt, der als U1500DC007 bezeichnet wurde. Unter dieser Bezeichnung finden sich überhaupt keine Informationen.



U1503 Detail

U1503

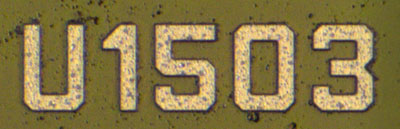

 Auf dem Die ist die Zeichenfolge U1503 abgebildet. Das wäre ein Schaltkreis zur Übertragung von Daten über Lichtwellenleiter. Weitere Informationen finden sich aber auch zum U1503 nicht.



U1503 Detail

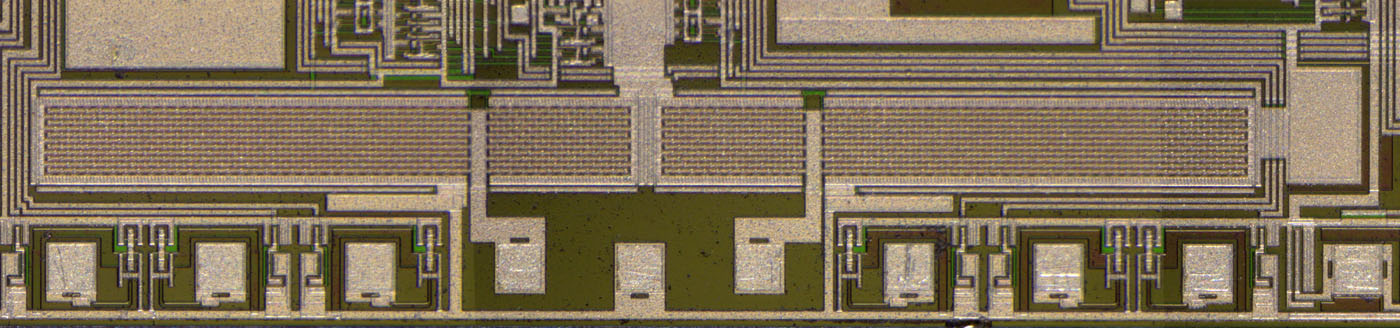

Abgesehen von der typischen Logik der U1500-Schaltkreise sind an der rechten Kante des Dies zwei verhältnismäßig große Push-Pull-Endstufen integriert. Vermutlich handelt es sich um Treiberausgänge.



U1503 Detail

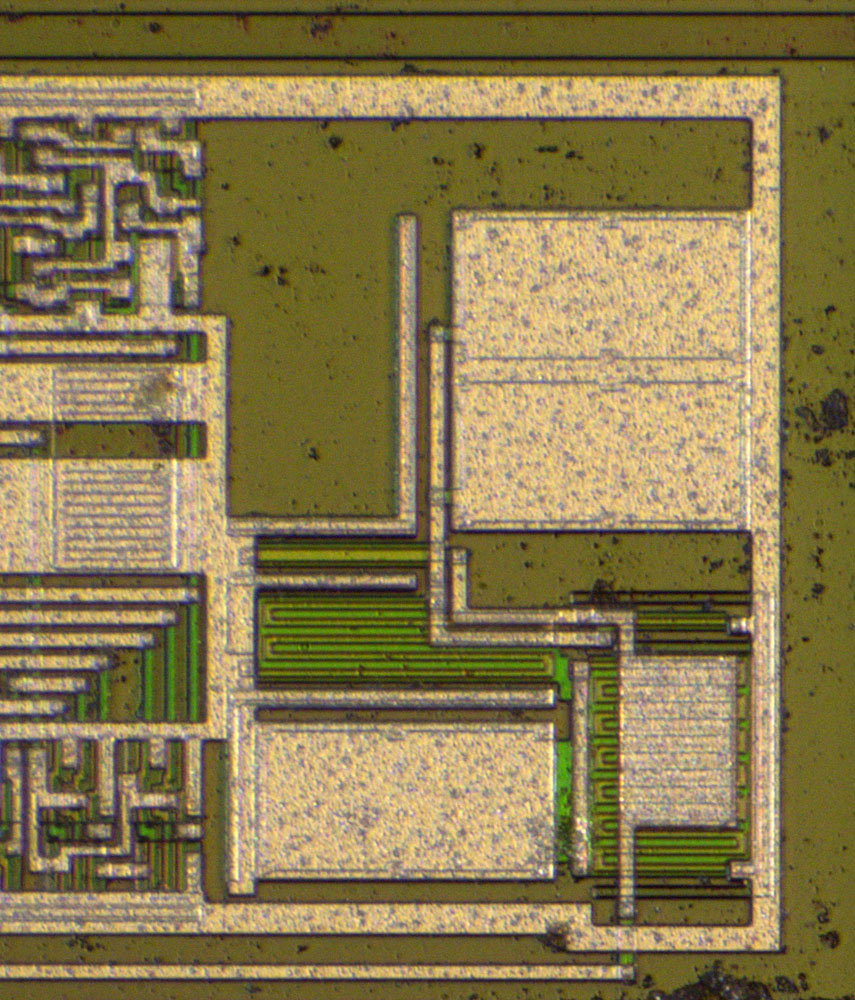

Ungefähr mittig findet sich ein interessanter Schaltkreis. Offensichtlich sind zwei Kapazitäten und zwei große Transistoren. Abgesehen von der Versorgung ist nur eine einzelne Leitung zu finden, die den Bereich mit den restlichen Schaltungsteilen verbindet. Es könnte sich um einen internen Oszillator handeln.



U1503 Detail

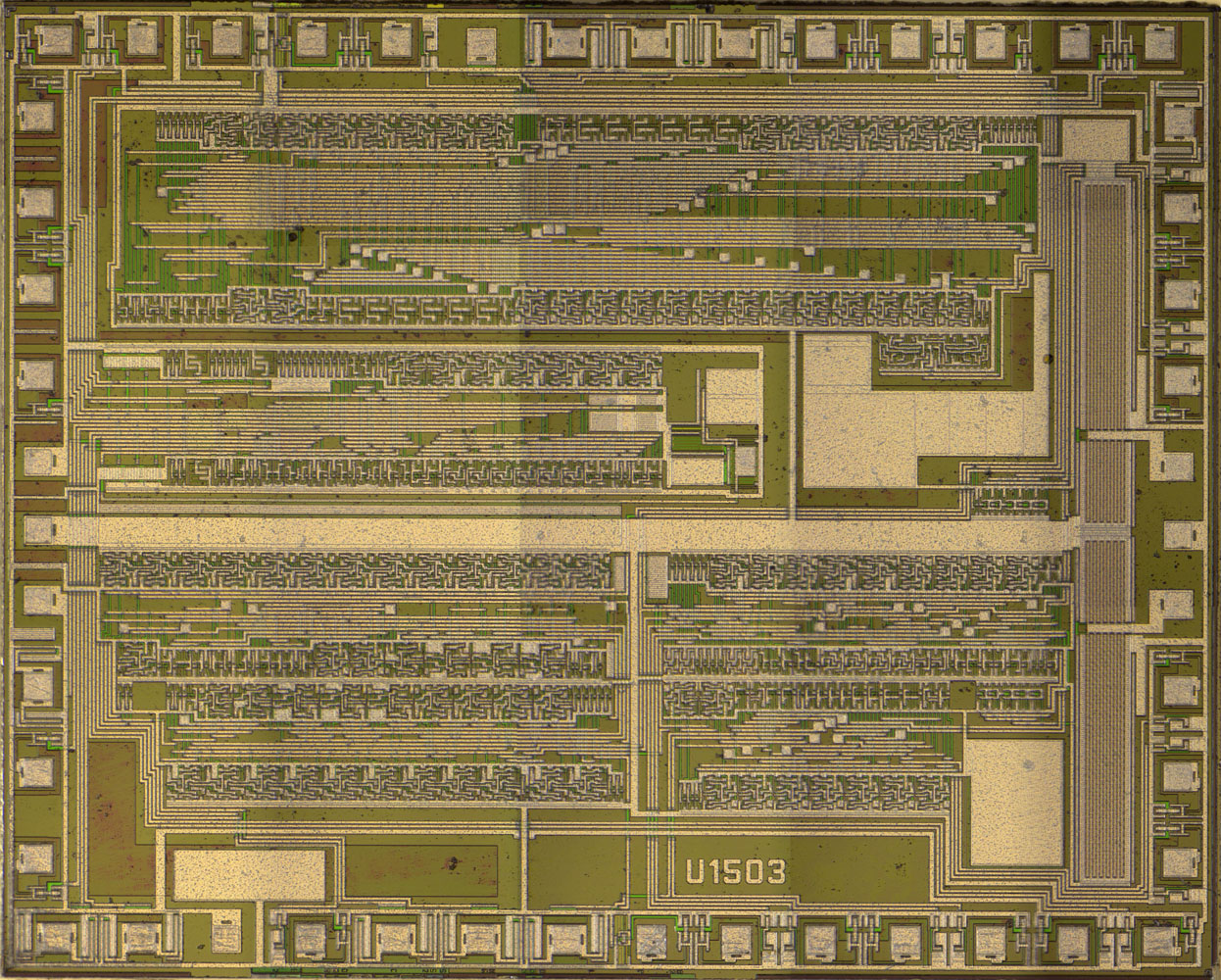

Das letzte Die auf dem Keramikträger, das als U1500FC008 bezeichnet wurde, ist überaschenderweise ebenfalls ein U1503.
