U1500PC002 - PCM-Empfänger

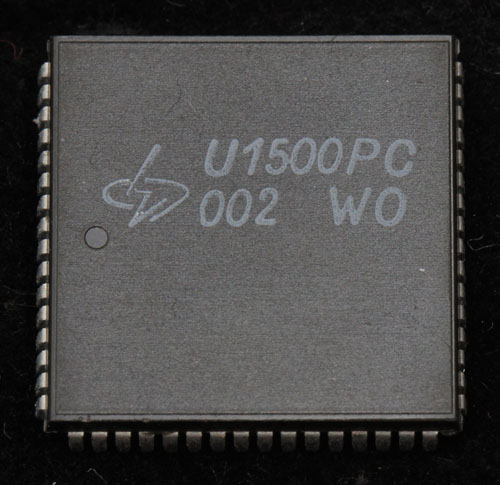

U1500PC002

U1500PC002

Der U1500PC002 wird als PCM-Empfänger bezeichnet, ansonsten sind keine weiteren Informationen verfügbar.

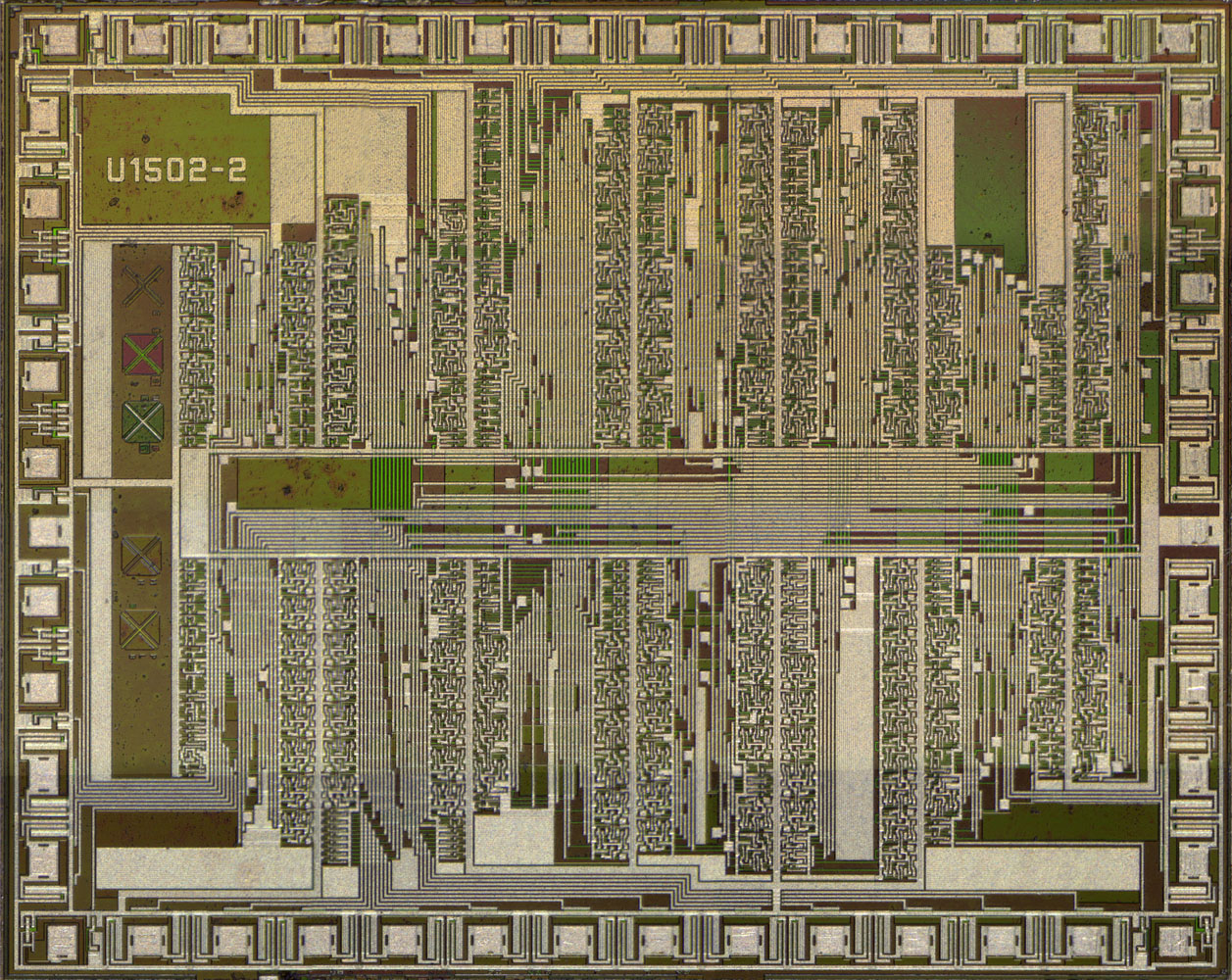

U1500PC002 Die

Neben den Logikschaltungen fällt bei diesem Die auf, dass auffällig viele freie Flächen mit Kondensatorflächen aufgefüllt wurden. Die Kapazitäten dienen dazu die Versorgungsspannung zu puffern.



U1500PC002 Die Detail

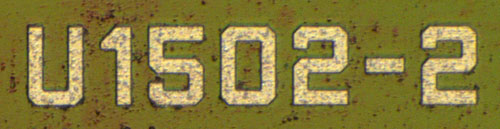

Wie beim U1500PC001 bereits beschrieben, hat man im U1500-System zuerst vierstellige Bezeichnungen gewählt, so dass auch der U1500PC002 zuerst als U1502 bezeichnet wurde. Die Erweiterung -2 könnte auf eine zweite Revision hindeuten.



U1500PC002 Die Detail

Bei dieser Variante des U1500 sind Teststrukturen integriert, die es ermöglichen die gegenseitige Ausrichtung der Masken zu überprüfen.
