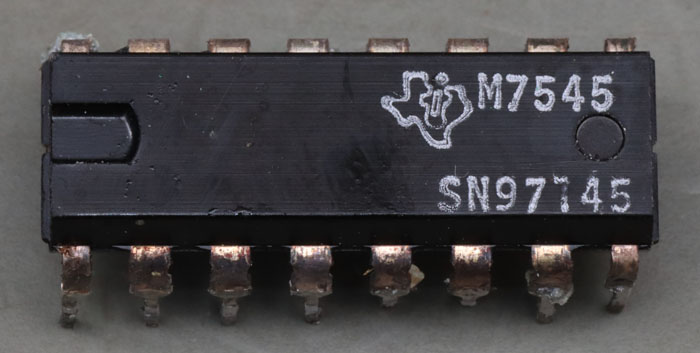

Der Texas Instruments SN97145 ist ein integrierter Schaltkreis, der sich in keiner offiziellen Bauteilliste findet. Der Baustein stammt aus dem von Texas Instruments vertriebenen Taschenrechner TI-1500. Höchstwahrscheinlich handelt es sich um eine spezielle Entwicklung, die nie öffentlich vertrieben wurde.

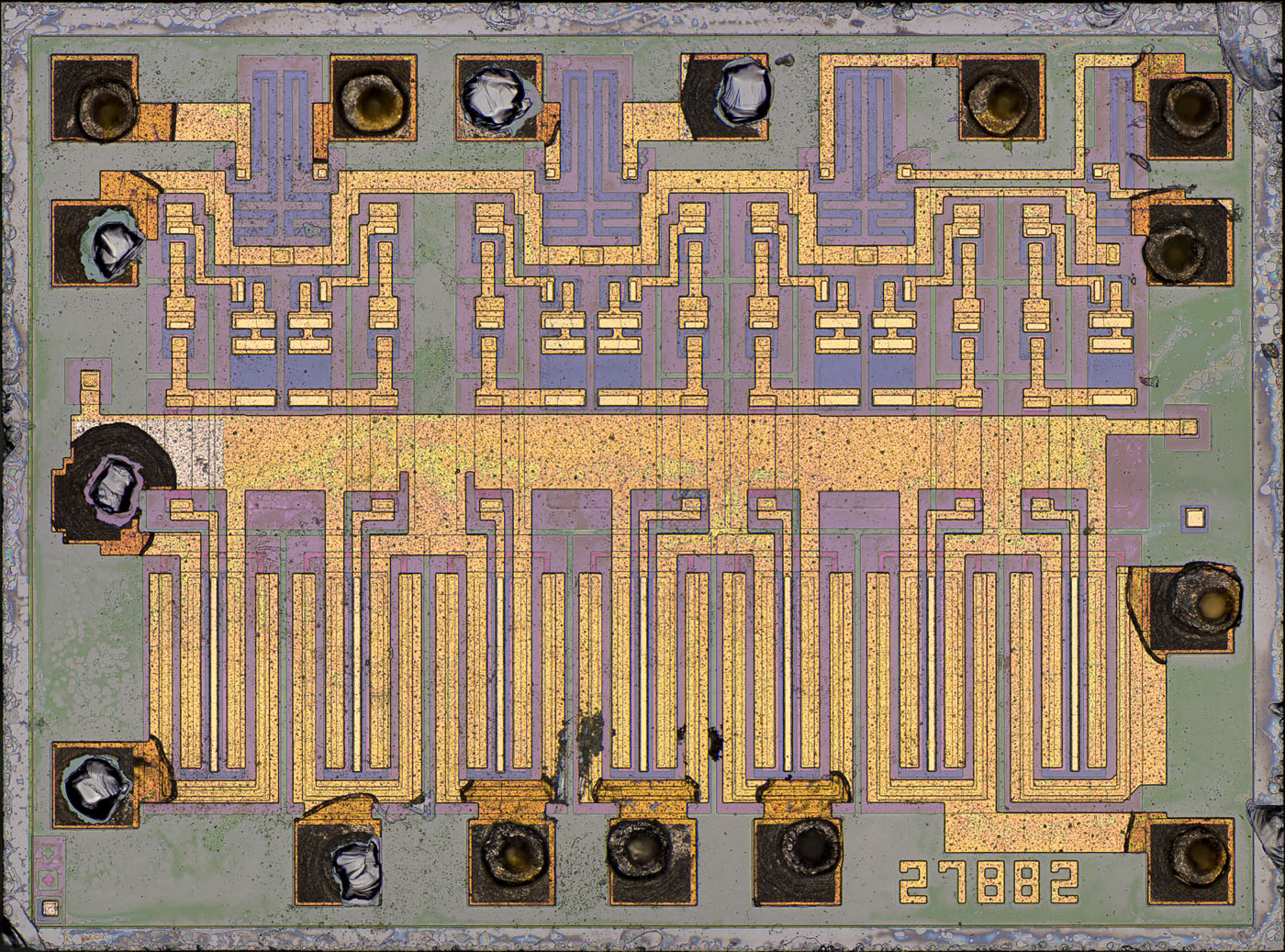

Die Abmessungen des Dies betragen 1,7mm x 1,2mm. Die Zahlen 27882 verweisen auf den SN27882, der hier dokumentiert ist: http://www.datamath.org/Chips/SN75497.htm Die minimalen Unterschiede scheinen elektrisch nicht relevant zu sein. Damit bleibt offen, warum Texas Instruments für den SN97145 eine neue Bezeichnung vergeben hat.
Im unteren Bereich befinden sich sieben Treiber mit Open-Collector-Ausgängen. Die darüber angeordneten Treiberstufen bestehen aus einer Parallelschaltung eines Transistors und zweier Dioden.
