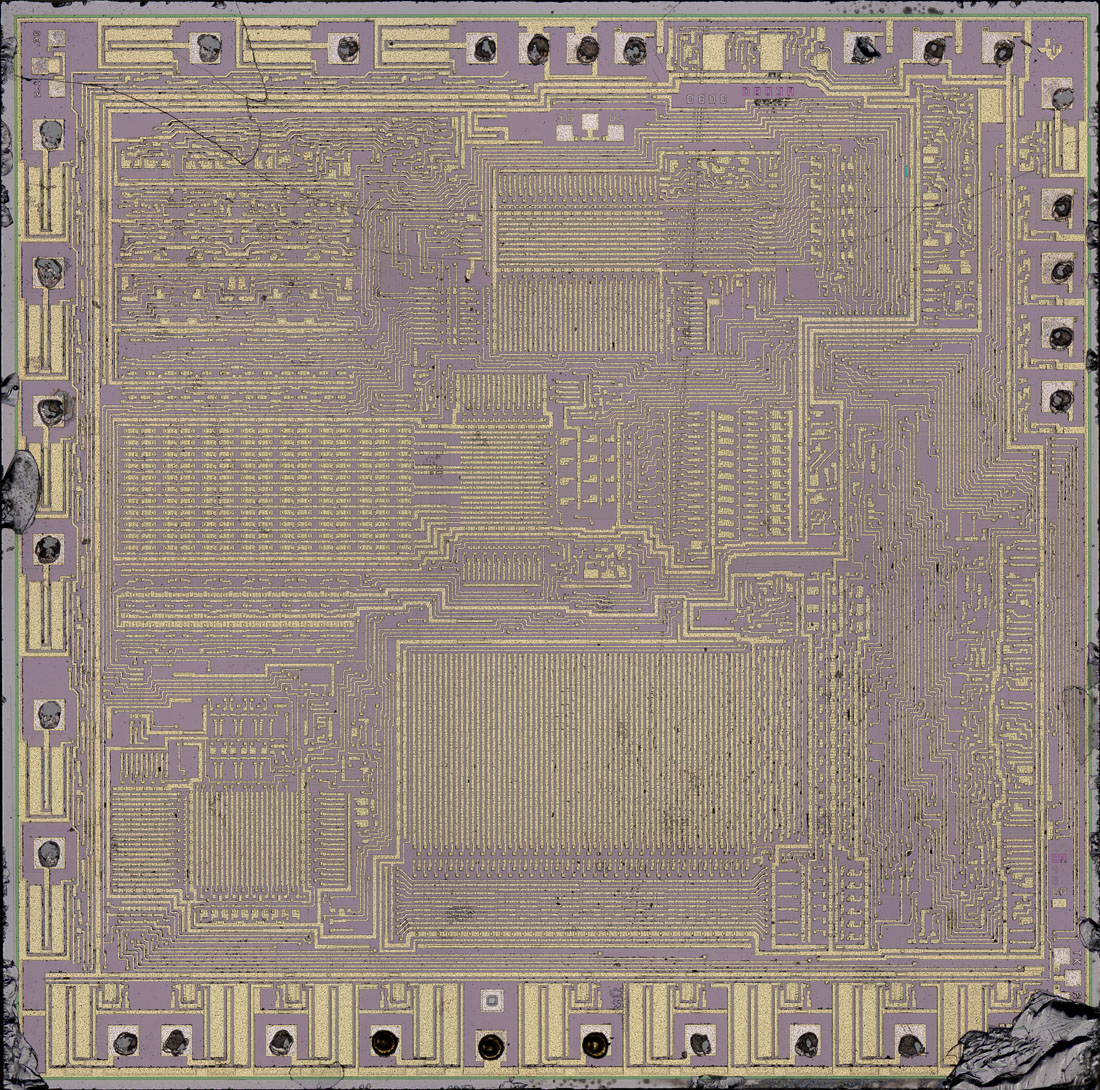

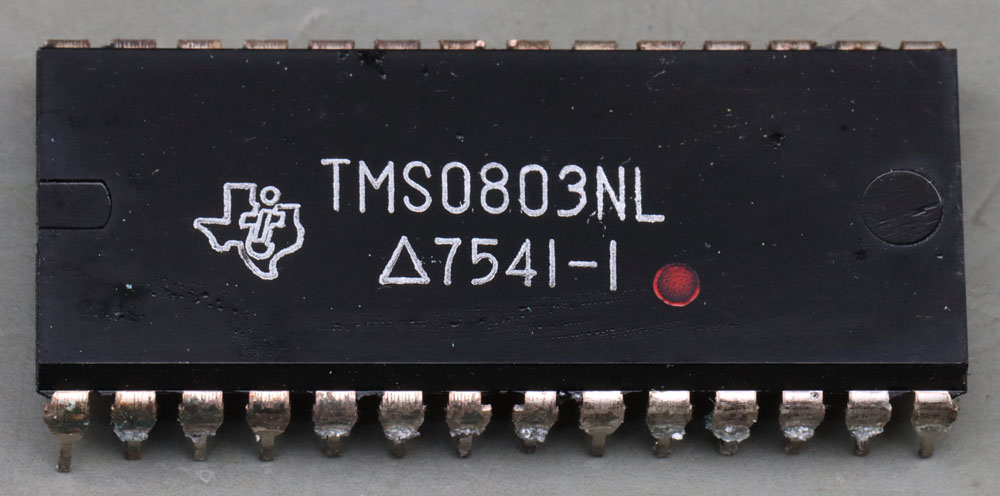

Der Taschenrechner-Controller TMS0102 hatte drei Nachfolger: TMS0600, TMS0700 und TMS0800. Jeder dieser Controller wurde in verschiedenen Varianten entwickelt. Hier ist der TMS0803 zu sehen.
Die Abmessungen des Dies betragen 5,0mm x 5,0mm.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 60MB
In der Metalllage sind die Zahlen 0800 abgebildet, in einer tieferen Lage liest man 0803A. Wie bei anderen Taschenrechner-Familien von Texas Instruments unterscheiden sich die Varianten auch hier in einer tieferen Lage.

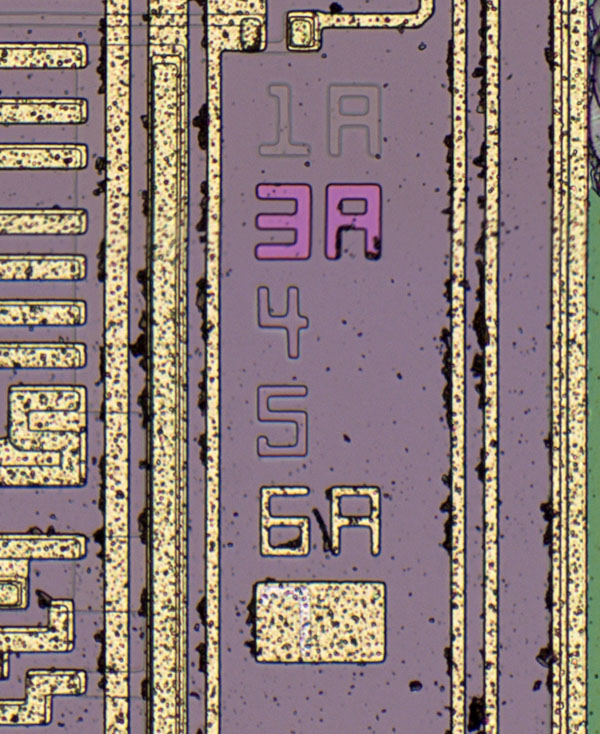

In der unteren rechten Ecke sind sechs Masken abgebildet.

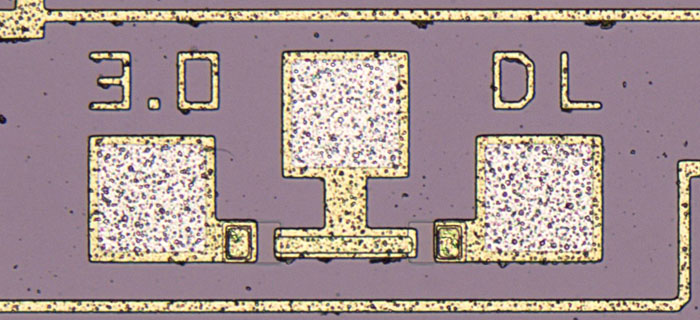

Das Die enthält mehrere unterschiedliche Teststrukturen.

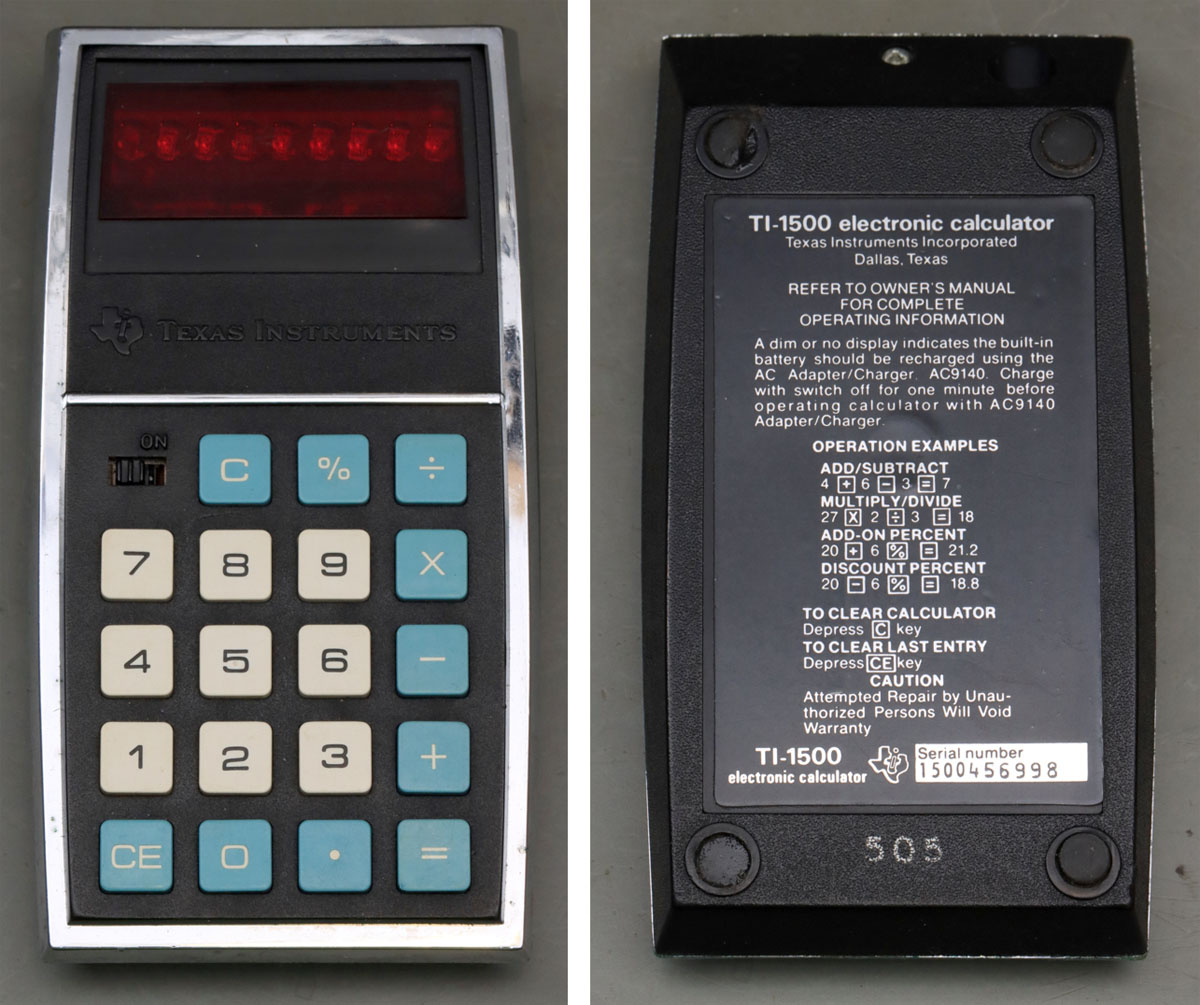

Der hier dokumentierte TMS0803 befand sich in einem TI-1500 von Texas Instruments.

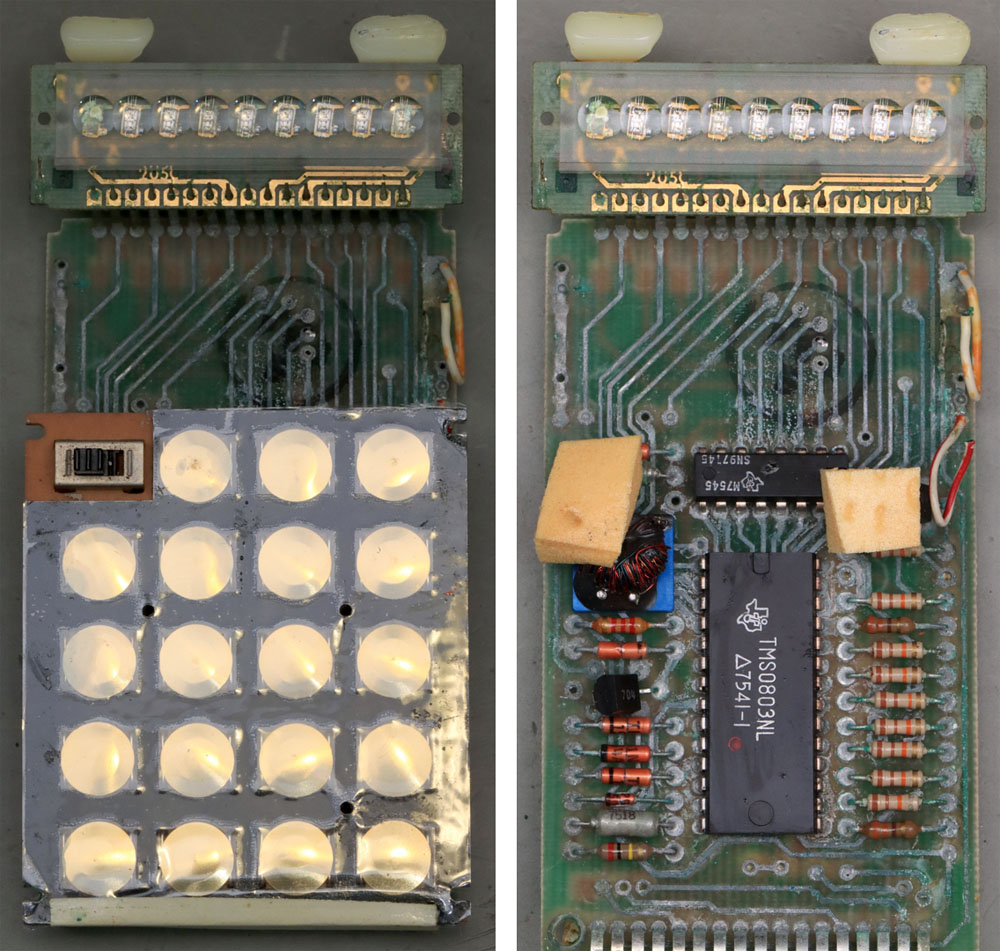

Oberhalb des Controllers befindet sich mit dem Texas Instruments SN97145 ein Treiber für die Anzeige. Durch eine ausgelaufene Batterie hat die Platine des TI-1500 enorm schaden genommen. Das Display ist hier genauer dokumentiert. Dort wird deutlich wie aggressiv der Elektrolyt ist.
