HFO D110

D110

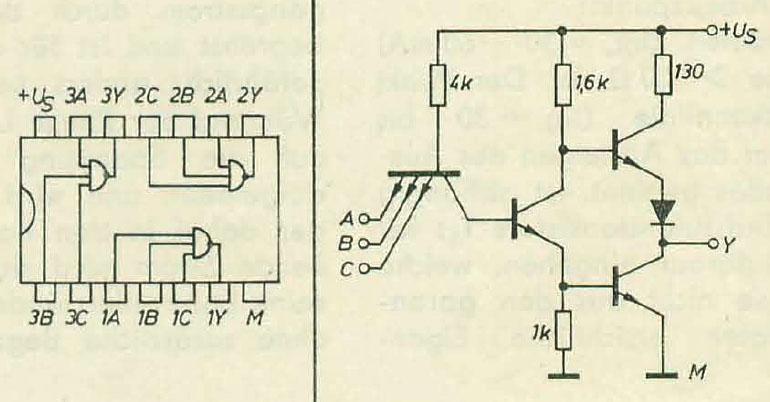

D110 Schaltplan

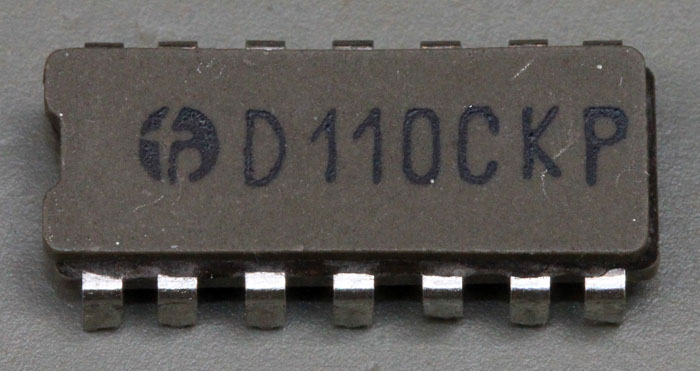

Der D110 enthält drei NAND-Gatter mit jeweils drei Eingängen. Er entspricht dem Logikbaustein 7410. Die Zeichen KP stehen für eine Produktion im August 1975.

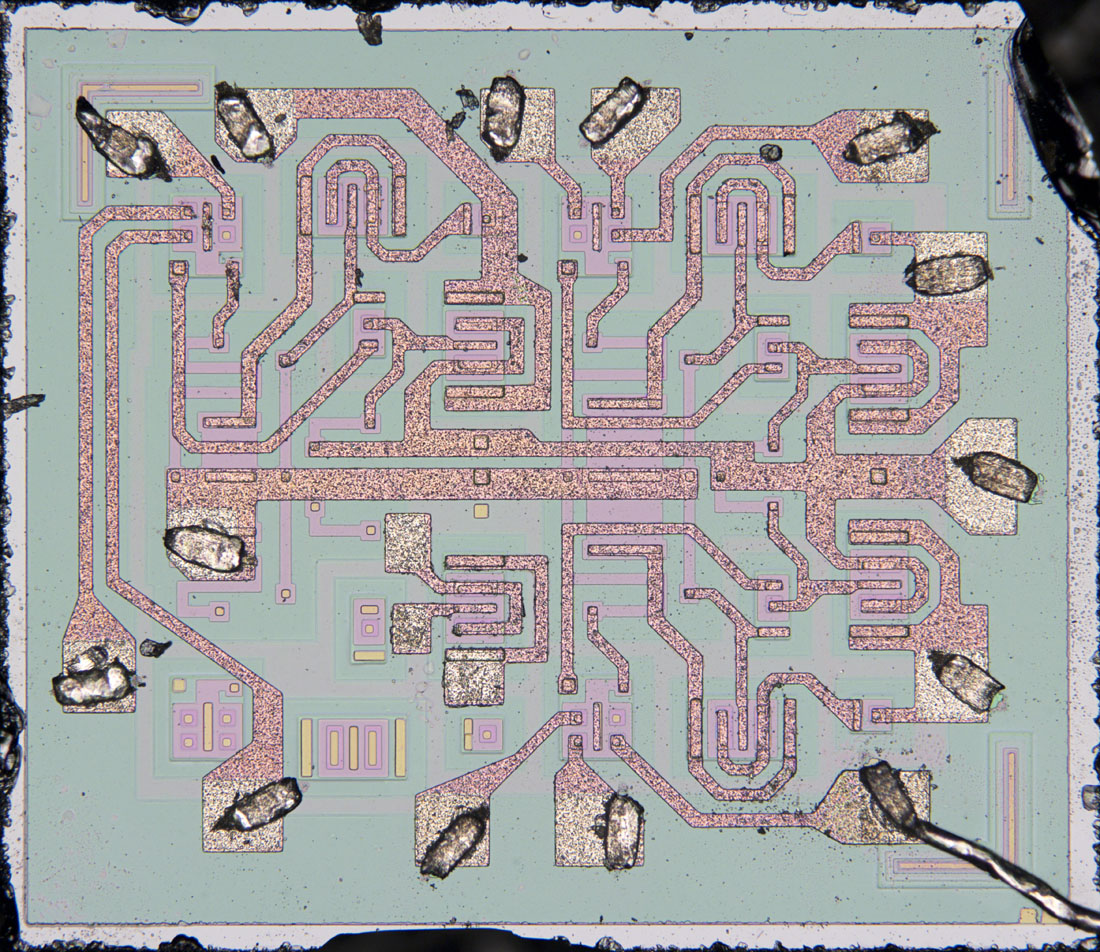

D110 Die

Der D110 nutzt das gleiche Grunddesign wie der D100. Es handelt sich um das erste, ältere Design. Man hat die Metalllage so angepasst, dass jeweils drei Bondpads zu den Eingangstransistoren mit den vier Emittern führt. Das NAND-Gatter in der linken unteren Ecke hat man dafür entfallen lassen.



D110 Die Detail

Ein ungenutzter Transistor des unteren linken Gatters wurde mit Testpads ausgestattet und dient so als Testtransistor.
