HFO D103

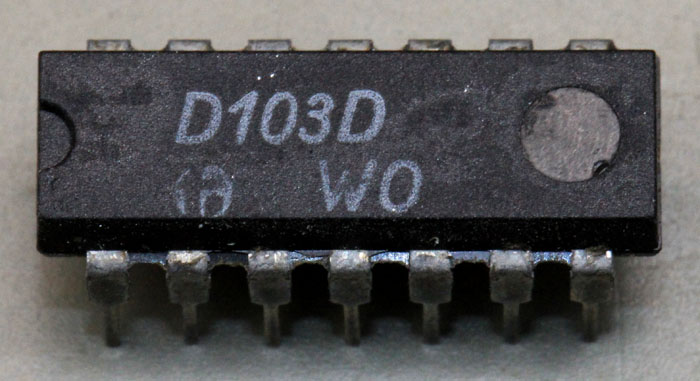

D103

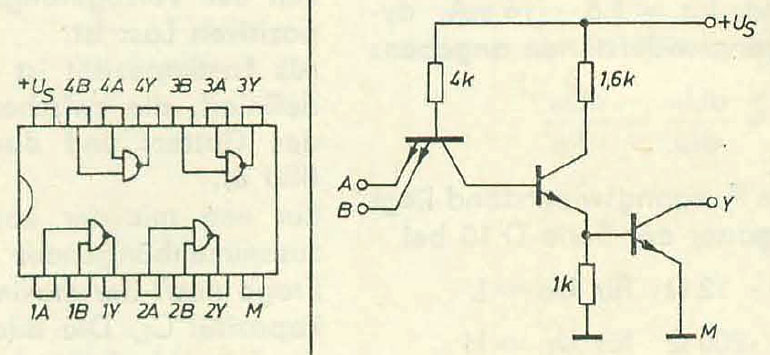

D103 Schaltplan

Der D103 enthält wie der D100 vier NAND-Gatter mit jeweils zwei Eingängen. Im Gegensatz zum Push-Pull-Ausgang des D100 besitzt der D103 aber nur einen Open-Collector-Ausgang. Der D103 entspricht damit dem Logikbaustein 7403. Die Zeichen WO stehen für eine Produktion im Oktober 1988.

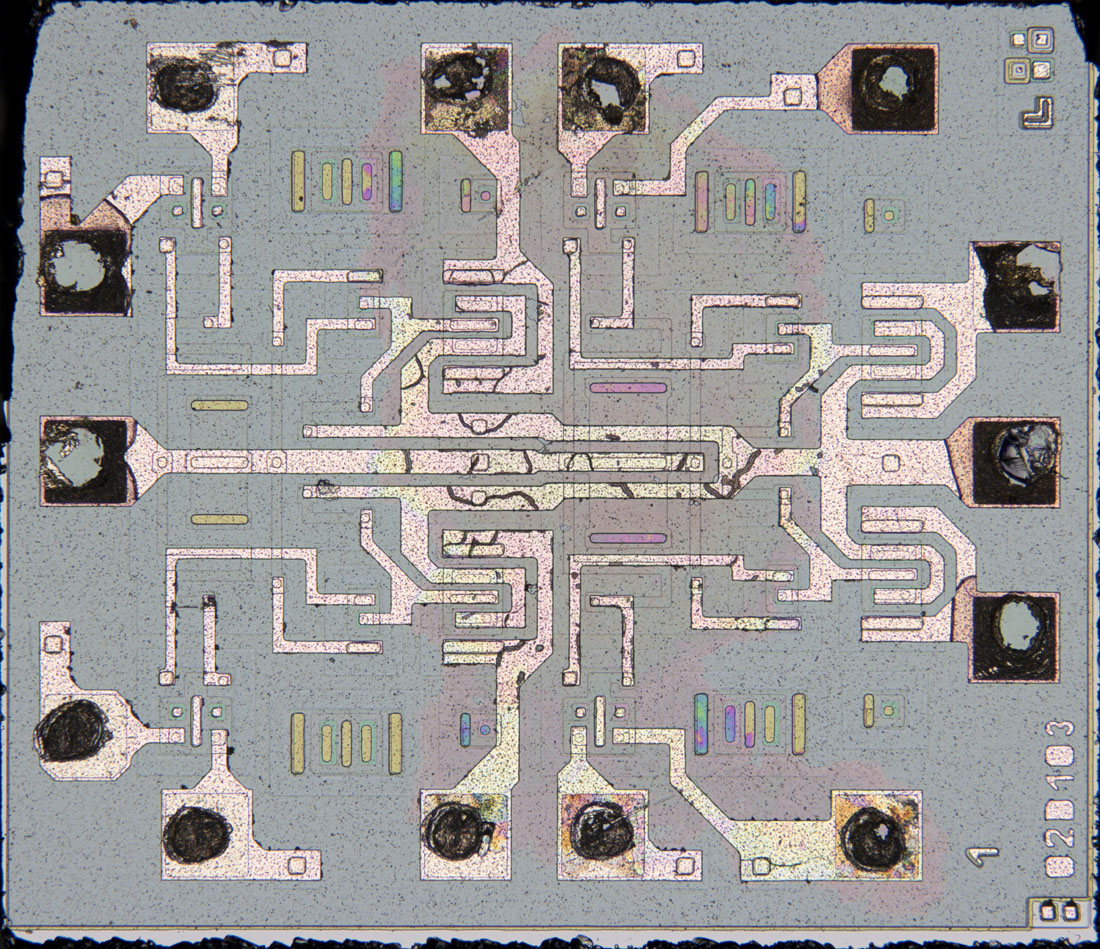

D103 Die

Die Abmessungen des Dies betragen 1,45mm x 1,25mm. Der D103 nutzt das gleiche Grunddesign wie der D100. Hier hat man lediglich die Metalllage so angepasst, dass der Highside-Transistor mit seinem Kollektorwiderstand und der Diode ausgespart bleiben. Die Beschriftung 02D103 in der rechten unteren Ecke verweist höchstwahrscheinlich auf eine zweite Revision. Wie bei dem im Januar 1982 produzierten D100 sind auch hier Schutzdioden an den Eingängen integriert. Das Layout der Metalllage ist beim D103 aber merklich eckiger.

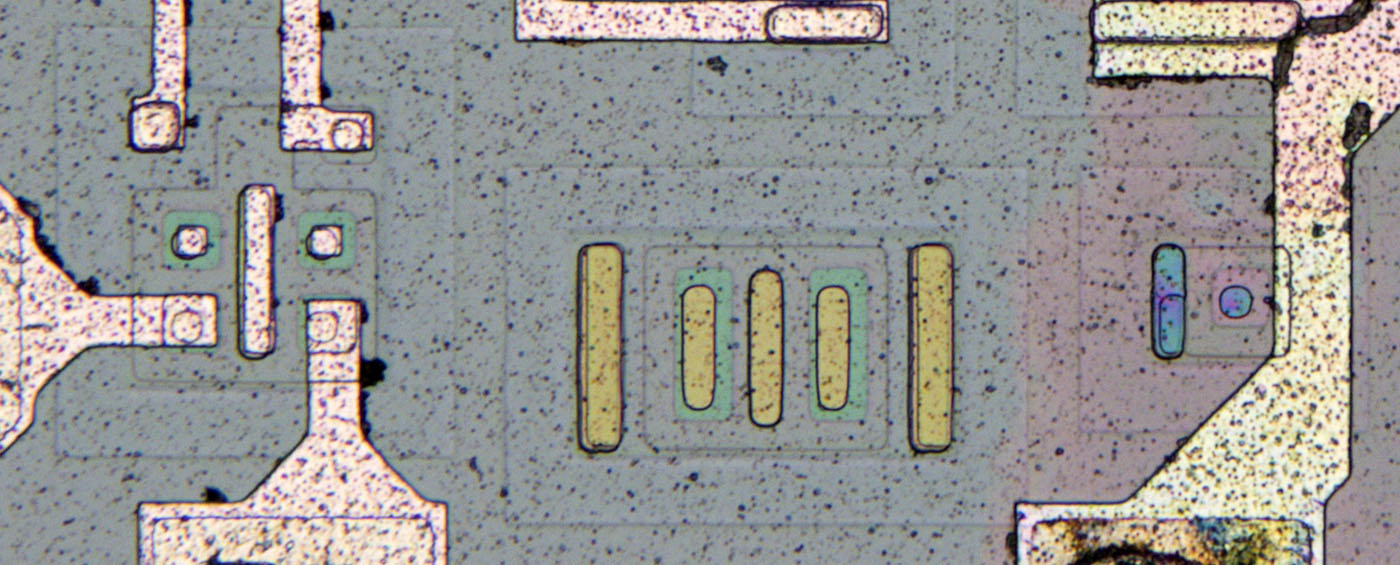

D103 Die Detail

Wegen der reduzierten Metalllage kann man manche Strukturen noch besser erkennen. Die Diode rechts im Bild ist wie ein Transistor aufgebaut. Sie besitzt deswegen einen Doppelkontakt. Die Metalllage kontaktiert über diesen Kontakt sowohl die Basisfläche als auch die Kollektorfläche.
