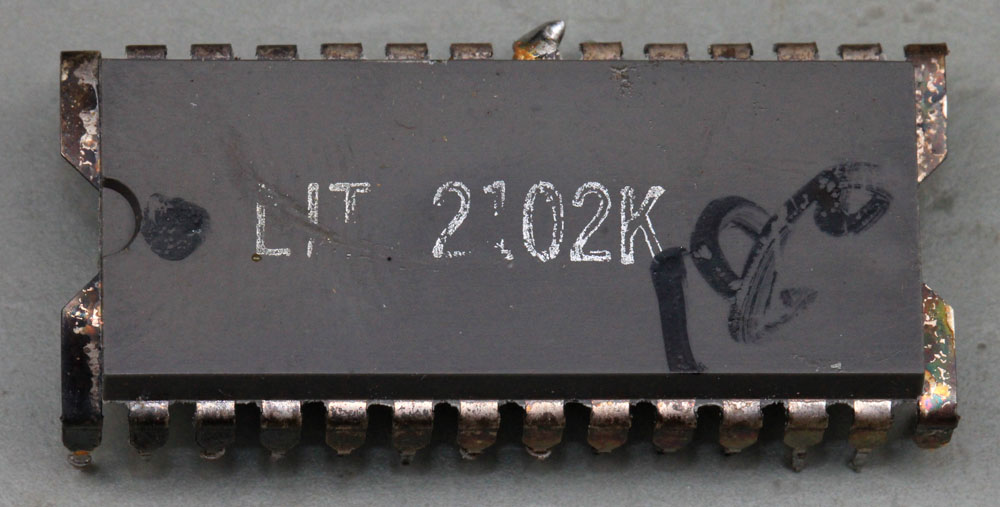

Der LIT-2102 ist ein Taschenrechner-Controller der amerikanischen Firma Litronix. Das Gehäusematerial ähnelt den grauen Mischungen, die eher an hartes Silikon als an Epoxid erinnern.

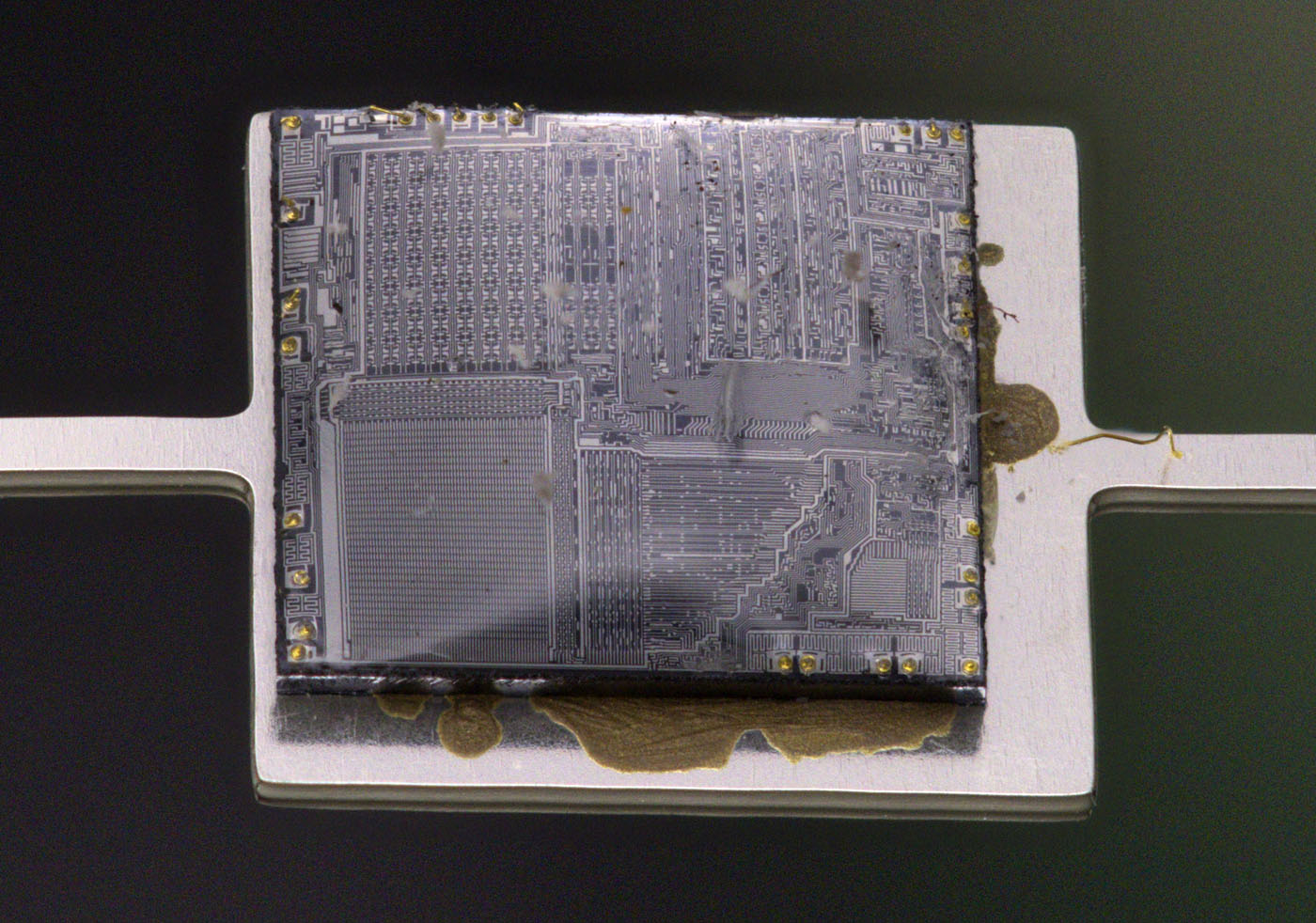

Ein Silikonverguss schützt das Die.

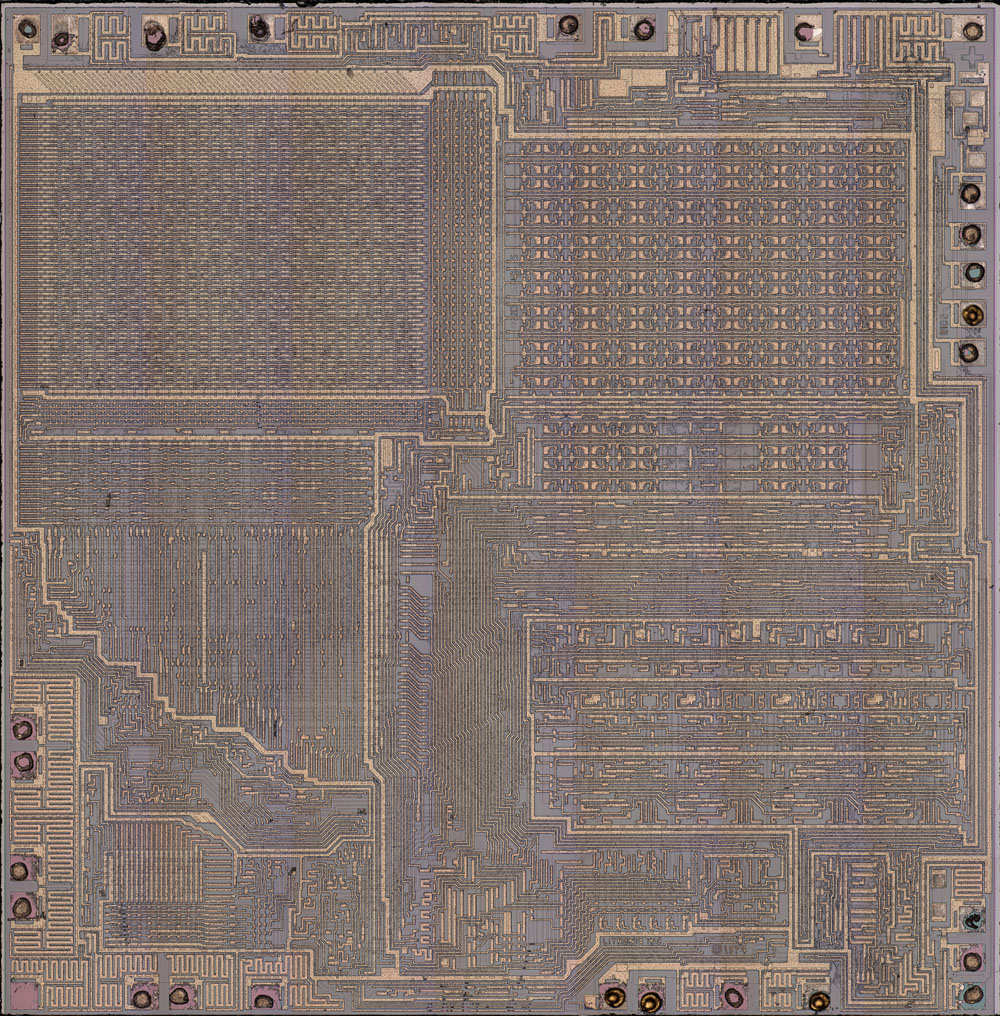

Im LIT-2102 befindet sich ein Die mit den Abmessungen 4,6mm x 4,7mm.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 185MB

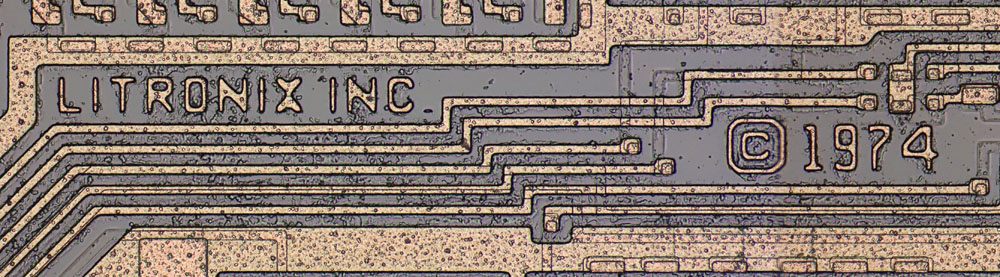

Das Design stammt offensichtlich von Litronix aus dem Jahr 1974.

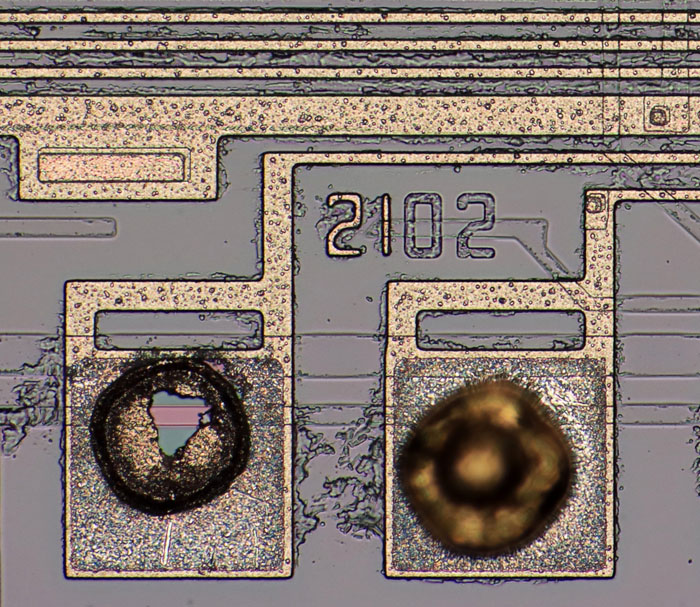

Die Zahlenfolge 2102 und ihre Platzierung in zwei Ebenen lässt vermuten, dass es ein übergreifendes Grunddesign für die Familie LIT-2100 gibt und der LIT-2102 eine Variante davon darstellt. Die tiefer liegende Maske definiert die unterschiedliche Funktionalität. Diese Maske bestimmt entweder wo Kontakte entstehen oder wo sich ein Gateoxid befinden soll.

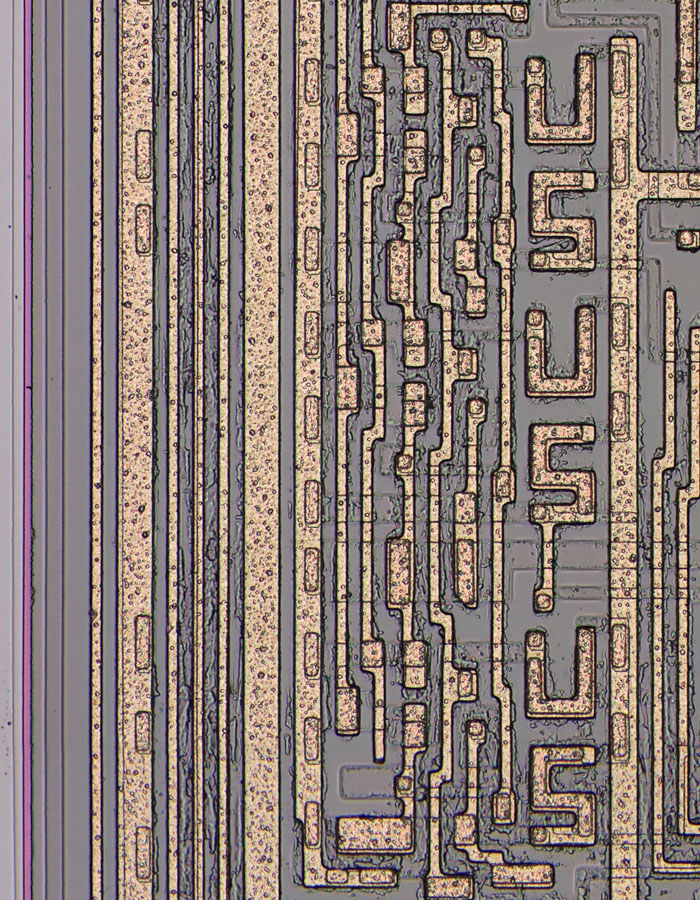

An der rechten Kante scheinen dreimal die Buchstaben US untereinander platziert worden zu sein. Man erkennt die Buchstaben nicht sofort, was auch daran liegt, dass sie als funktionale Strukturen in die Schaltung eingebunden sind.

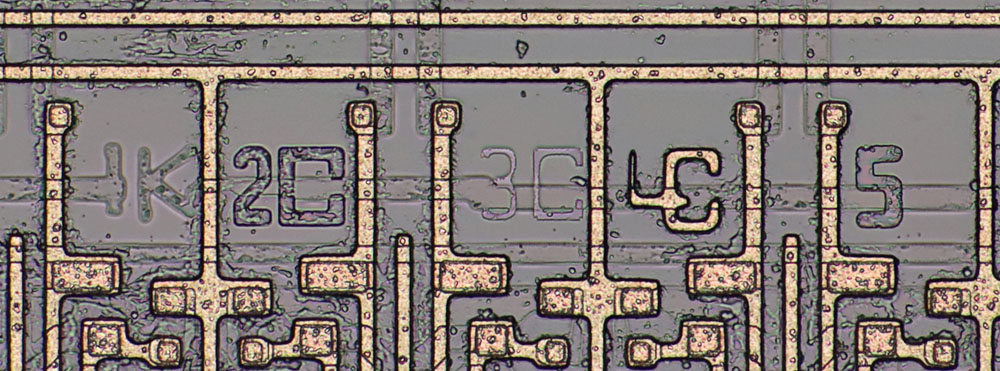

Links des RAM-Bereichs sind die Revisionen von fünf Masken abgebildet. Die Zeichen 4C hat man aus Platzgründen miteinander verbunden.

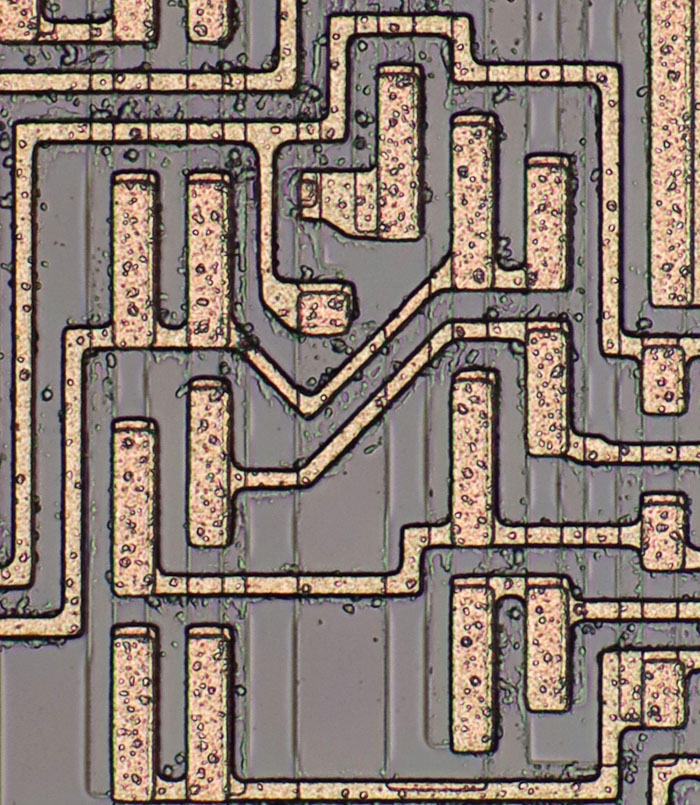

Im unteren Bereich des Dies musste man sichtlich kämpfen die Leiterzüge zu verlegen.

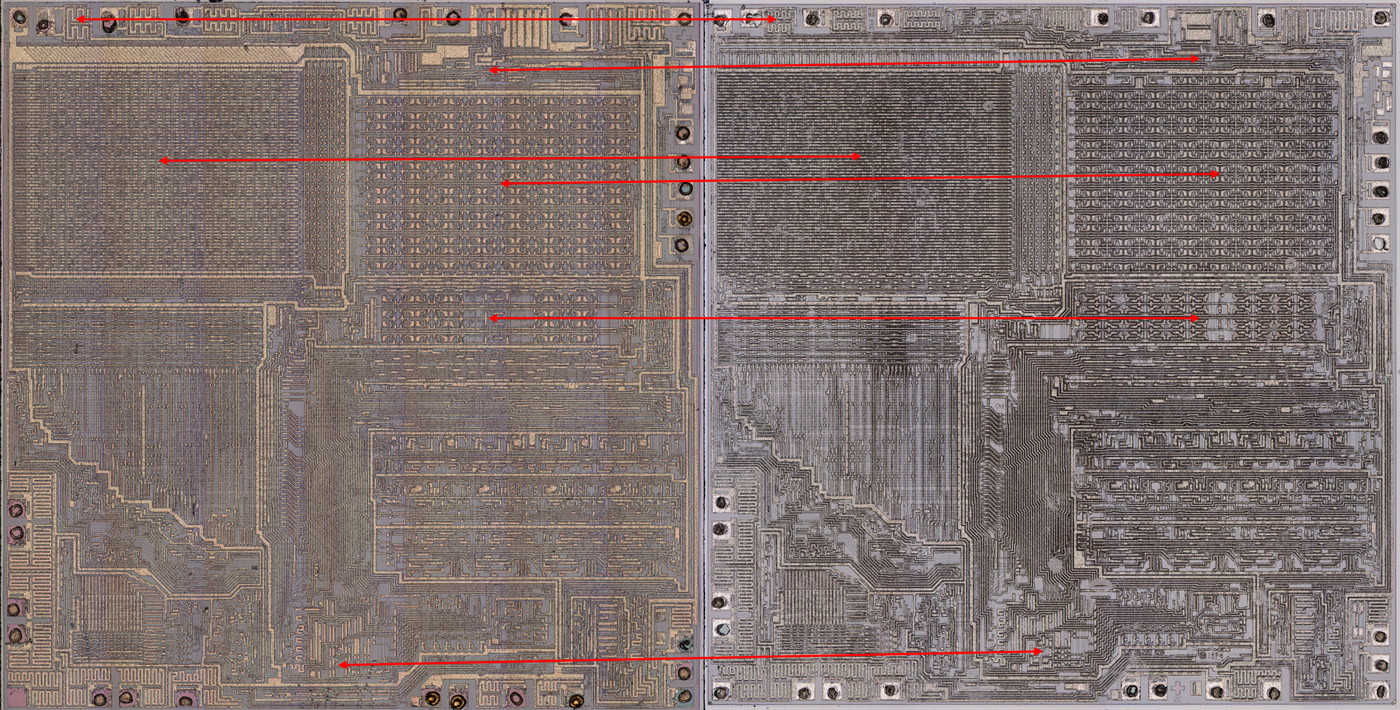

Der LIT-2102 ist dem LIT-2314 sehr ähnlich. Bei genauerer Betrachtung fallen aber einige Unterschiede auf (ohne Anspruch auf Vollständigkeit):
Den Flächenbedarf der Endstufen an den Bondpads konnte man zum LIT-2314 etwas reduzieren. Die Schaltung im oberen rechten Bereich hat sich deutlich geändert. Im Fall des ROMs (oben links) hat sich nicht nur die umgebende Schaltung geändert, sondern auch die Speichertiefe. Der LIT-2102 besitzt 64x64 Speicherzellen, während der LIT-2314 mit 96x64 Speicherzellen arbeitet. Der RAM (oben rechts) wurde ebenfalls modifiziert. Die Speichertiefe ist im oberen und im unteren Bereich minimal unterschiedlich. An der unteren Kante hat man auch Schaltungsteile geändert.

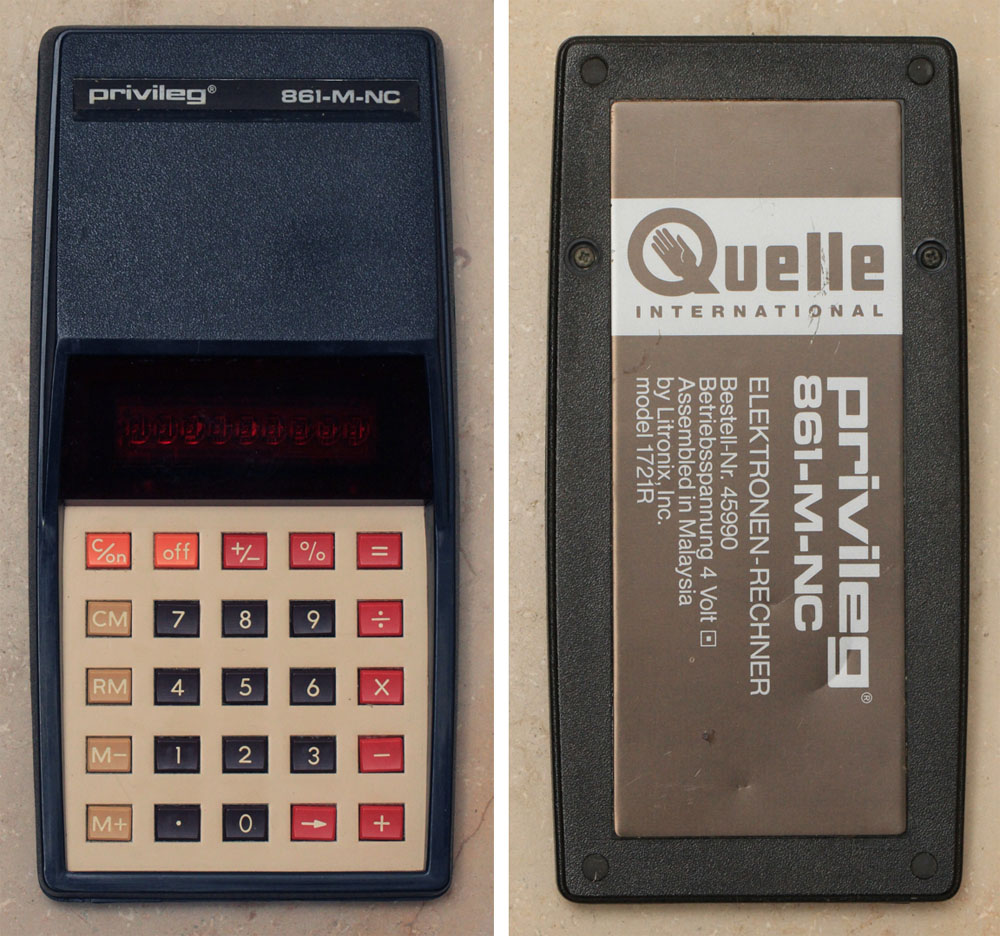

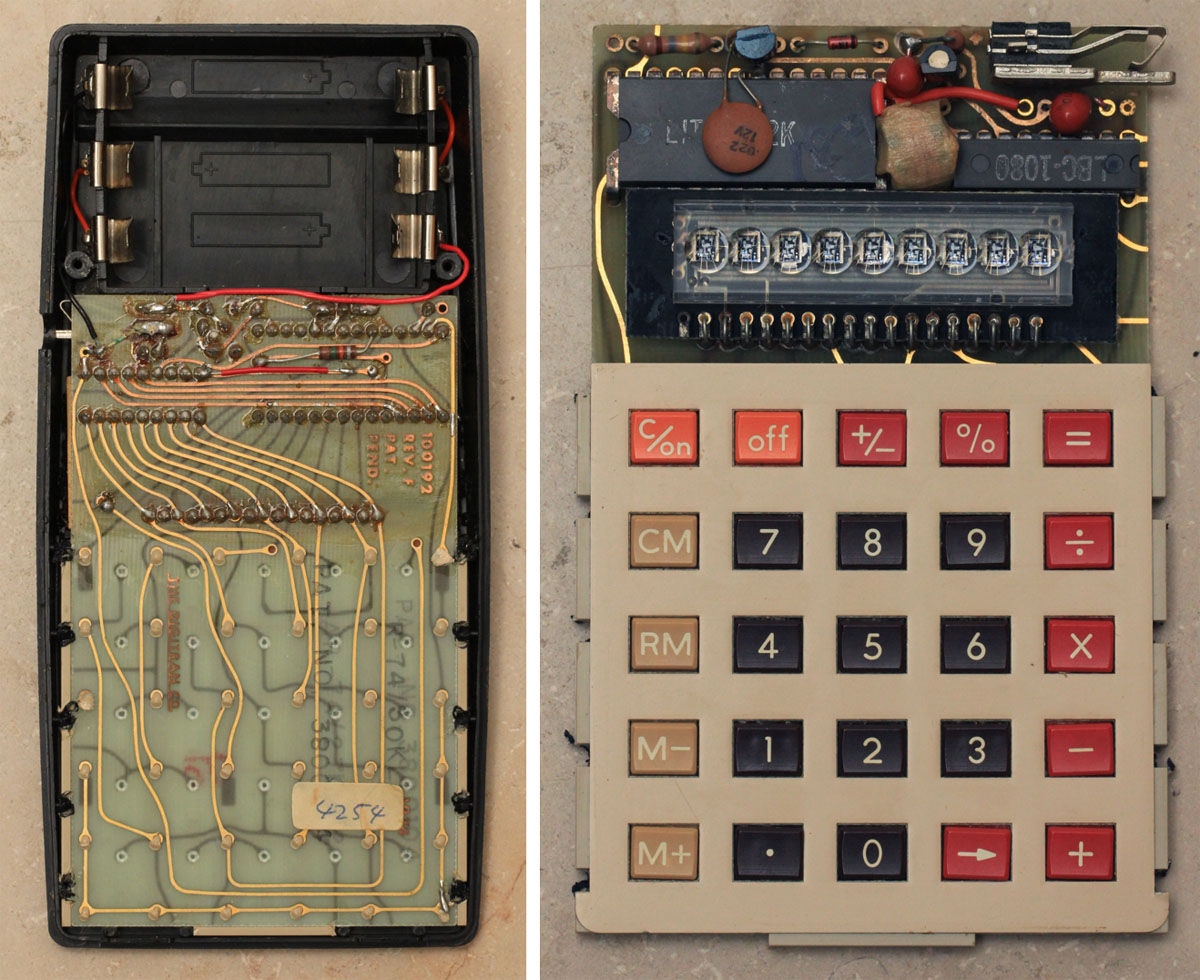

Der obige LIT-2102 wurde aus dem hier zu sehenden Privileg 861-M-NC Taschenrechner entnommen.
Der LIT-2102 befindet sich oberhalb des Displays. Der daneben platzierte LBC-1080 ist nicht nur ein Segmenttreiber. Es handelt sich um einen speziellen Hilfsbaustein.

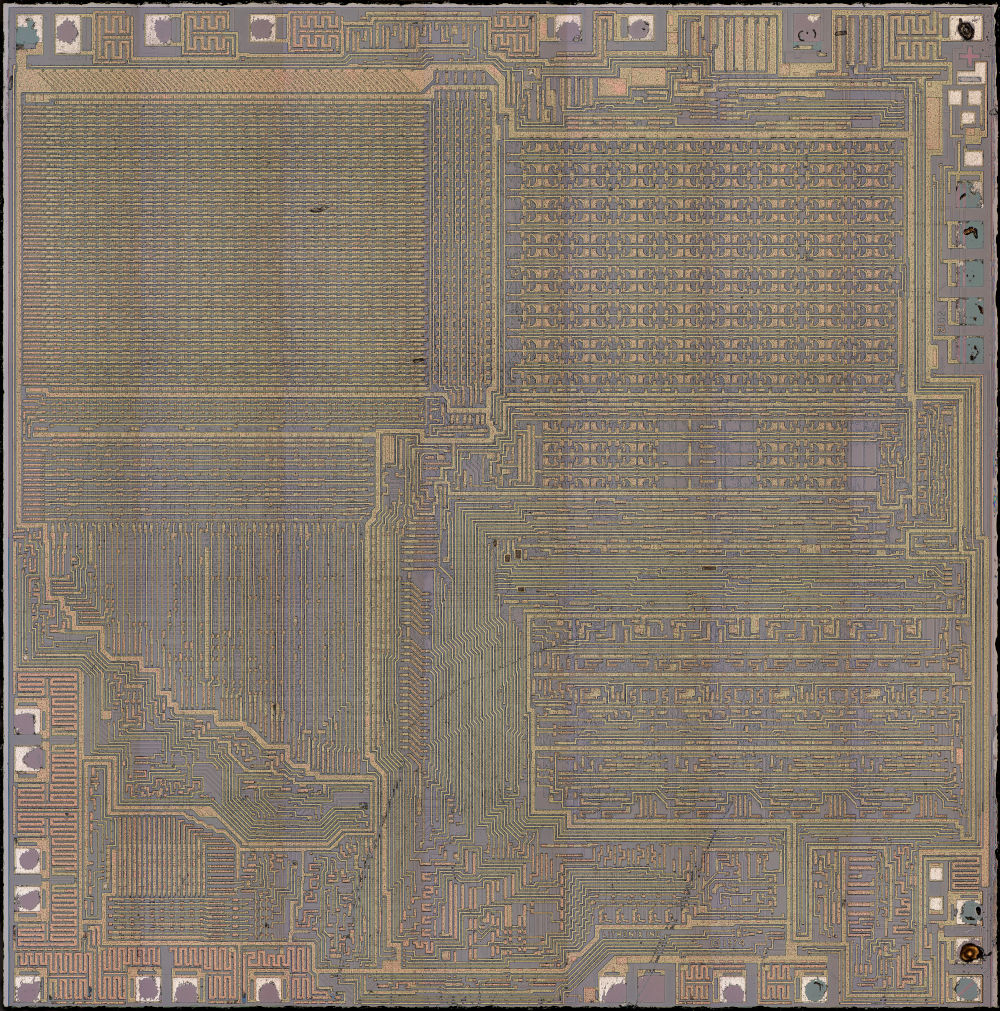

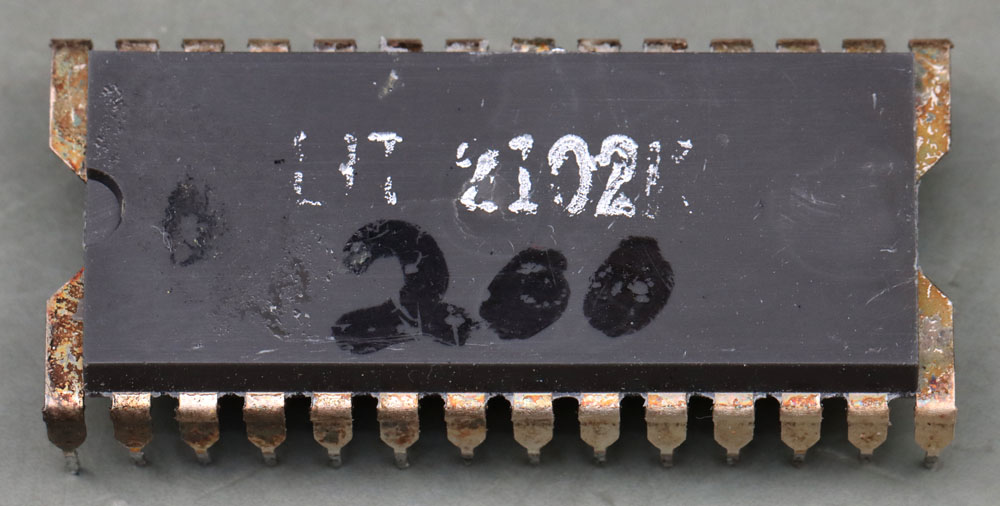

Hier ist ein zweiter LIT2102 zu sehen. Bei genauer Betrachtung entdeckt man eine Unregelmäßigkeit in der Mitte des Gehäuses.

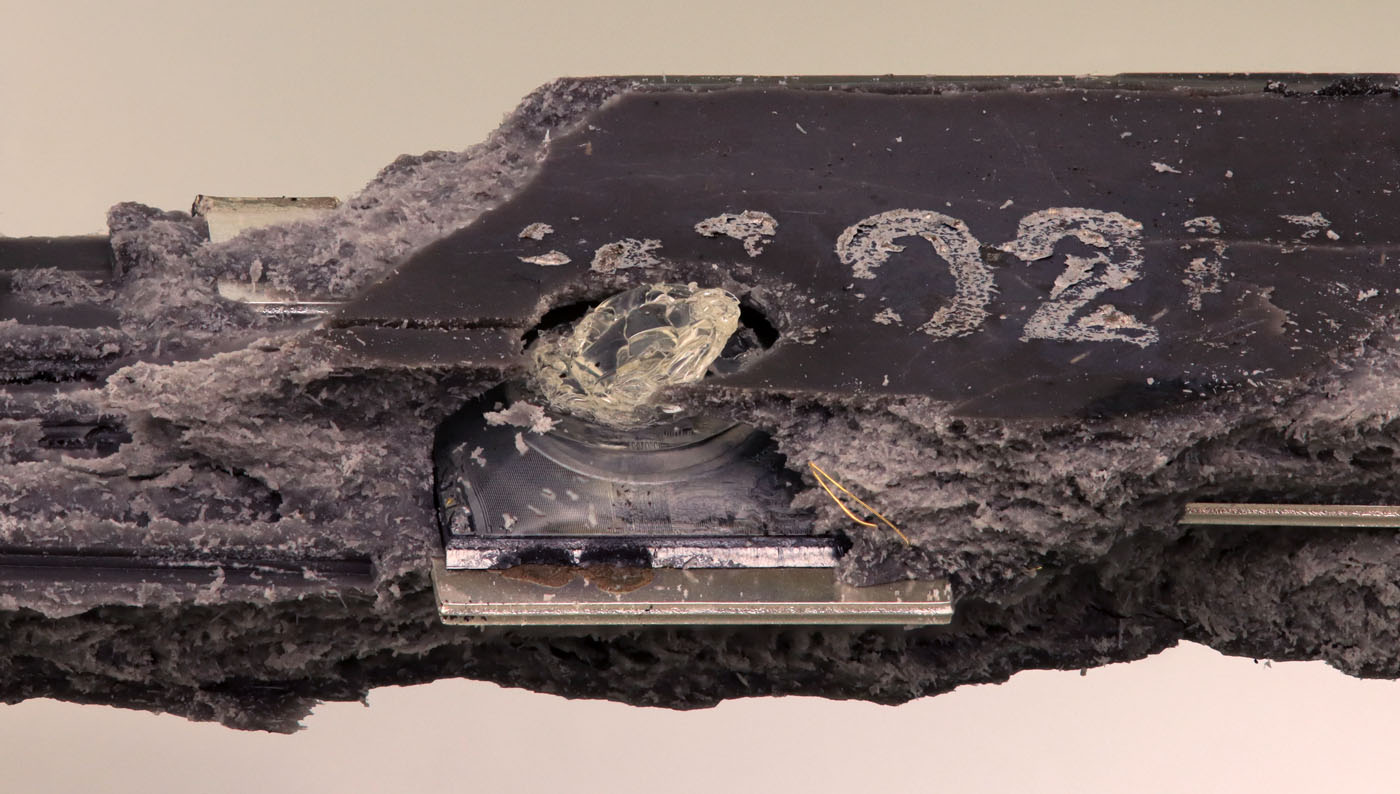

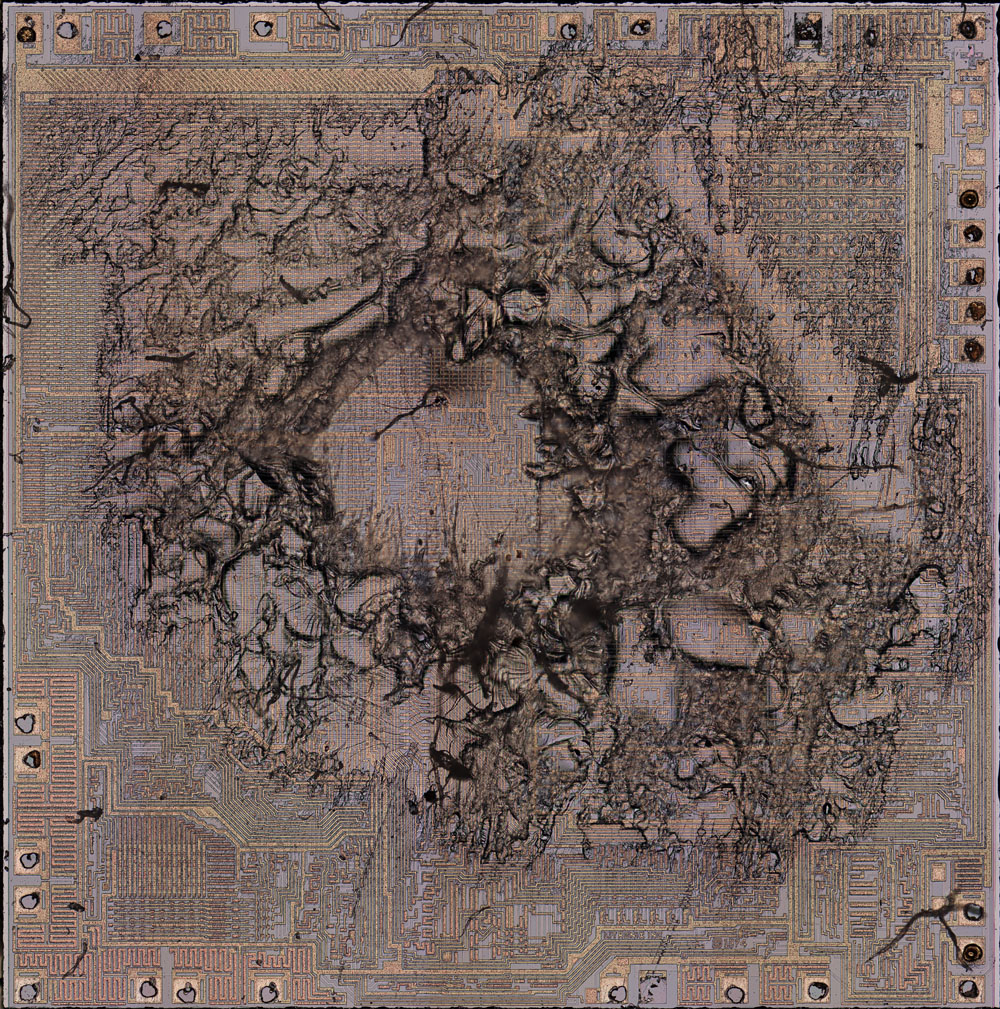

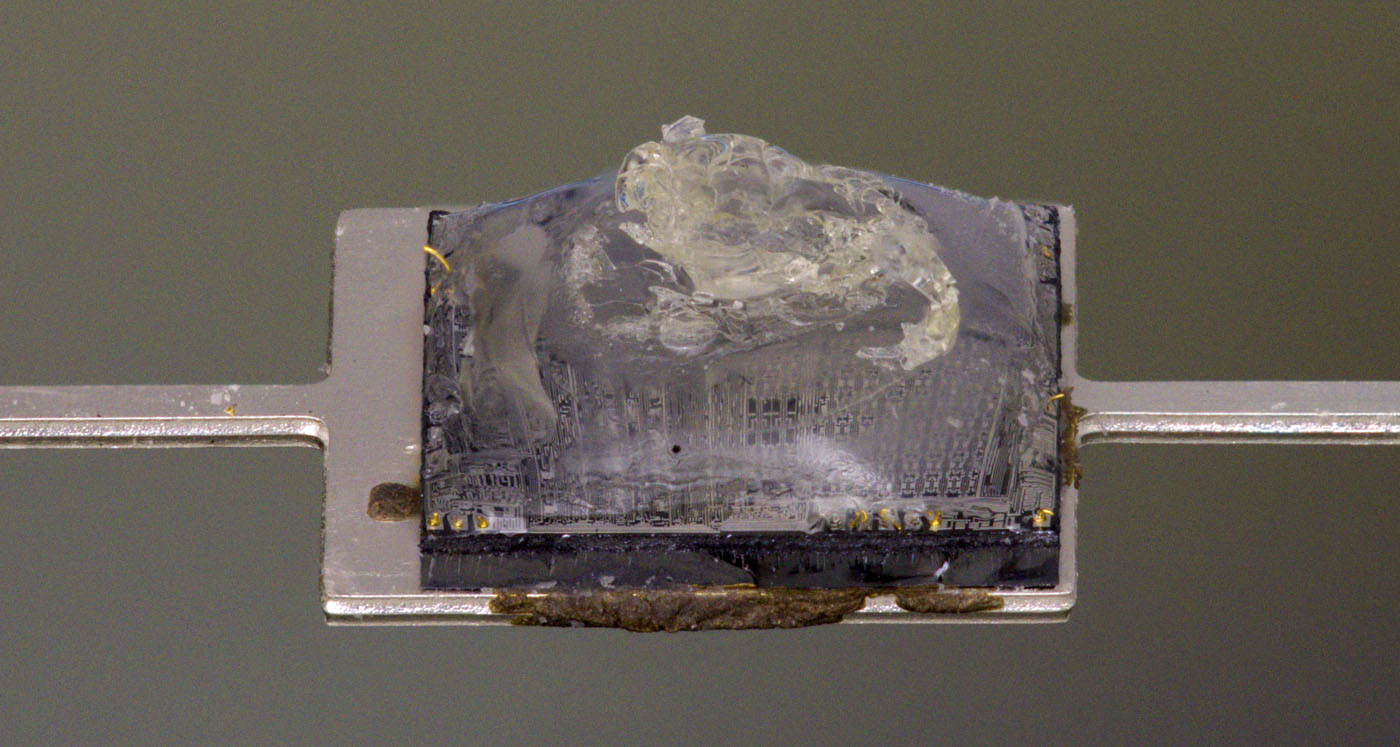

Es zeigt sich, dass die Unregelmäßigkeit durch eine übergroße Menge Silikon entstand. Das Gehäusematerial war an dieser Stelle so dünn, dass es keine stabile Schicht mehr ausbilden konnte. Das ist aus Sicht der Robustheit ein großes Problem, da viele Stoffe durch Silikon hindurch diffundieren können. Es schützt das Die lediglich vor mechanischen Einflüssen, den Schutz vor Umwelteinflüssen muss das Gehäusematerial übernehmen.
Silikon lässt sich kaum rückstandslos entfernen. Sogenannter Silikonentferner löst das Silikon nur an, nicht auf. Silikonreste zwischen den Leiterbahnen sind besonders hartnäckig.
Unterschiede lassen sich zwischen den beiden LIT-2102 nicht erkennen.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 117MB
