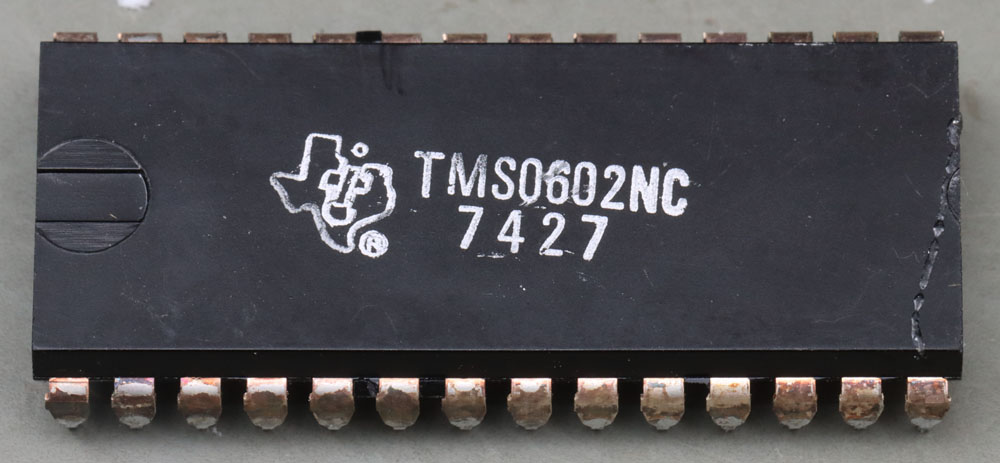

Der TMS0602 ist ein Taschenrechner-Controller aus der TMS0600-Familie.

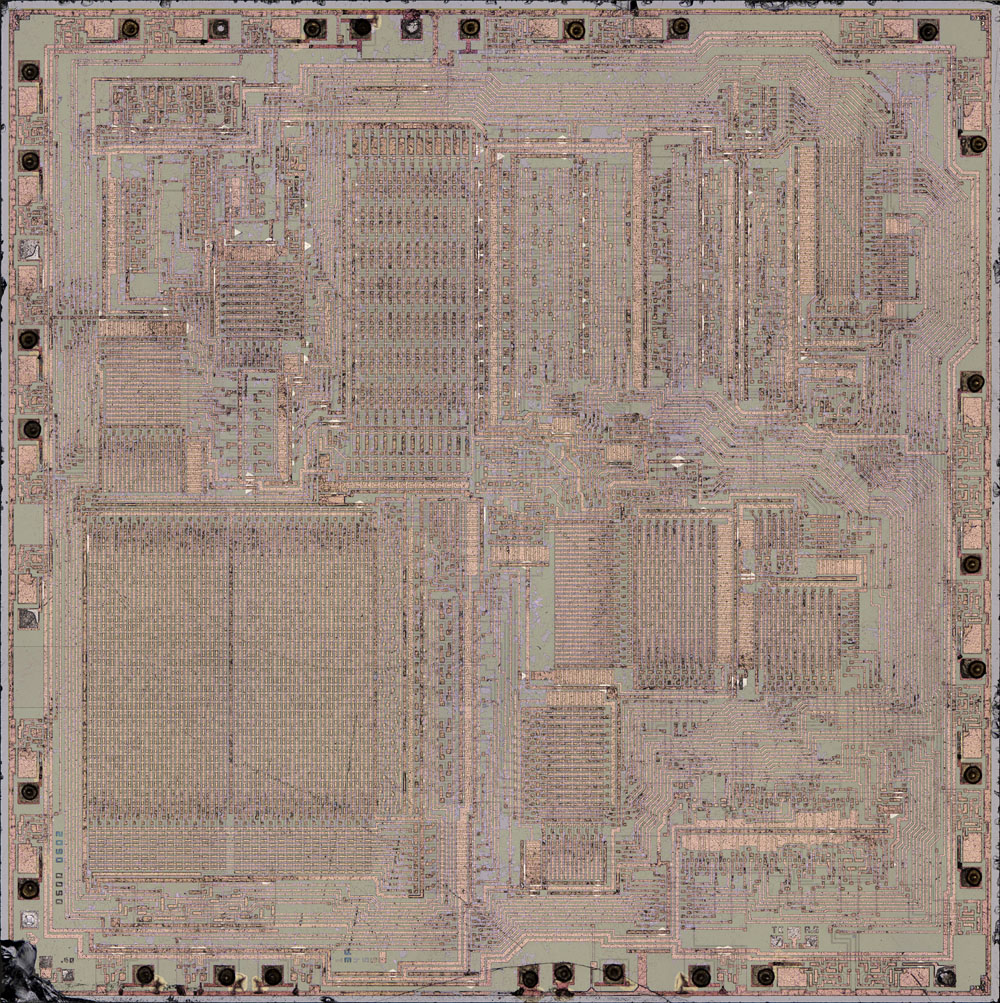

Die Abmessungen des Dies betragen 5,85mm x 5,86mm. Wie sich gleich noch zeigen wird, handelt es sich um die erste Revision der TMS0600-Familie. Das ist der Grund dafür, warum das Die größer ist als das Die des TMS0601, der auf der zweiten Revision basiert. Die minimale Strukturbreite beträgt 10µm gegenüber 8µm bei der zweiten Revision. Der Aufbau unterscheidet sich merklich vom TMS0601, auch wenn die Anordnung der großen Funktionsblöcke sehr ähnlich ist.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 90MB

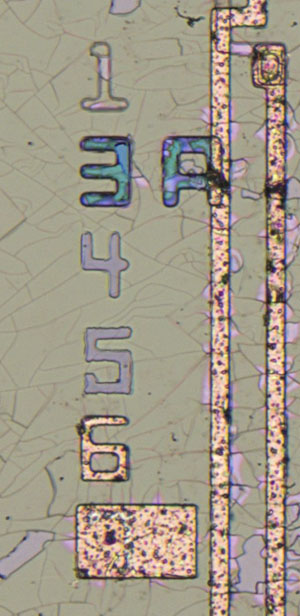

An der unteren Kante sind sechs Masken abgebildet.

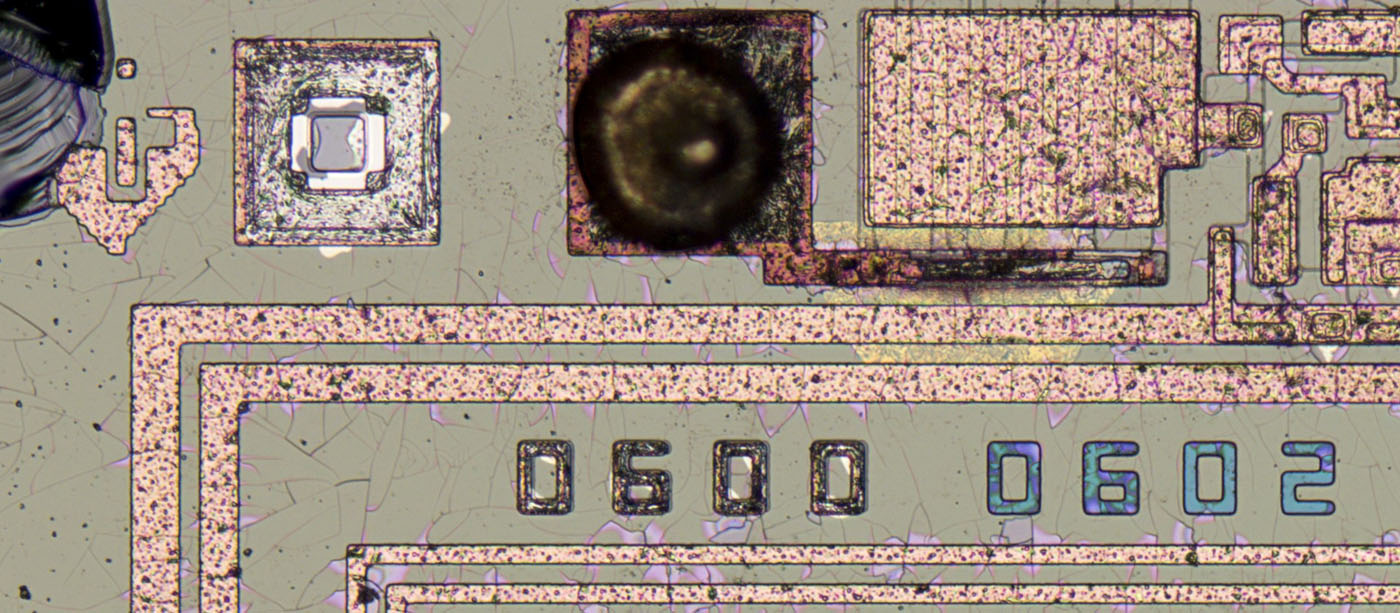

Im Gegensatz zum TMS0601 fehlt bei der Beschriftung der Buchstabe A. Es handelt sich folglich um die erste Revision des Designs. In einer tieferen Lage befinden sich die Zahlen 0602, die Bezeichnung der vorliegenden Variante.
