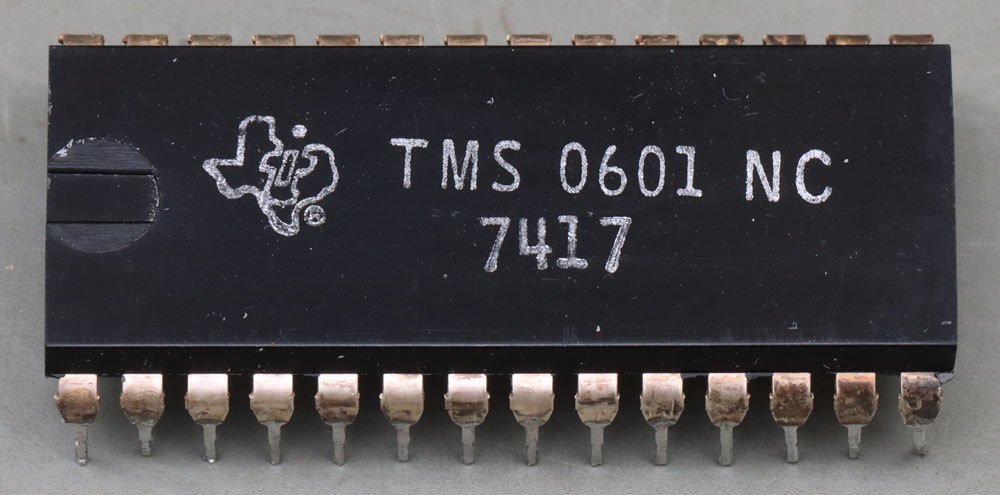

Der Taschenrechner-Controller TMS0102 hatte drei Nachfolger: TMS0600, TMS0700 und TMS0800. Jeder dieser Controller wurde in verschiedenen Varianten angeboten. Hier ist der TMS0601 zu sehen.

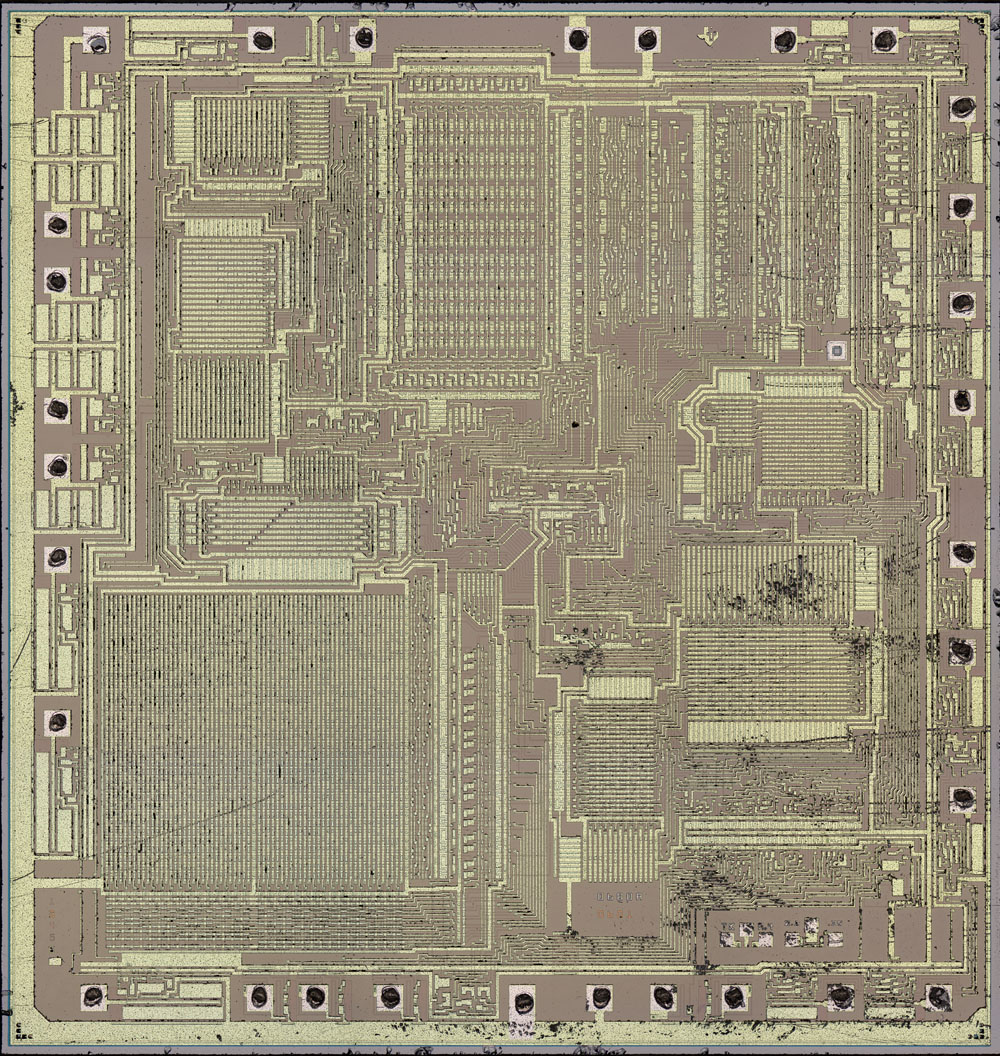

Die Abmessungen des Dies betragen 5,3mm x 5,6mm.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 69MB

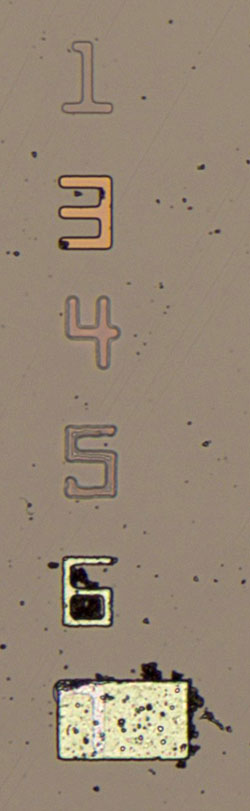

In der linken unteren Ecke sind sechs Masken abgebildet.

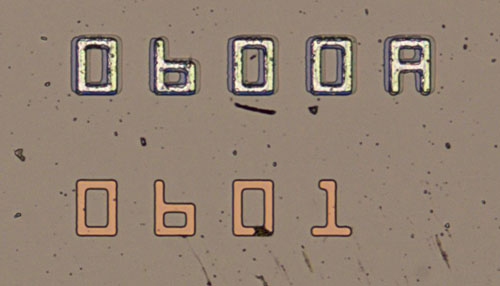

In der Metalllage verweist die Zahlenfolge 0600 auf die Controllerfamilie. Das A steht für die zweite Revision. Im TMS0602 findet sich die vorherige Revision der TMS0600-Familie. Die beiden Revisionen unterscheiden sich unter anderem in der minimalen Strukturbreite der verwendeten Prozesse. Man konnte on 10µm auf 8µm umstellen. Wie in den anderen Taschenrechner-Controllern dieser Gruppe definiert eine tiefere Lage die Variante. Dort sind die Zahlen 0601 abgebildet.
