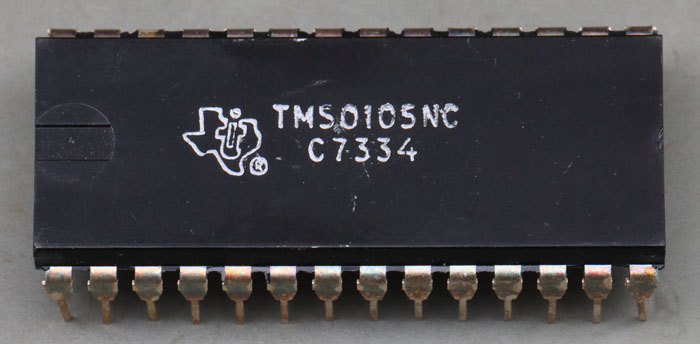

Der Taschenrechner-Controller TMS0105 wurde mit mindestens zwei Revisionen produziert. Die Revision B führt ein B in der zweiten Zeile. Bei der hier dokumentierten Variante steht dort der Buchstabe C.

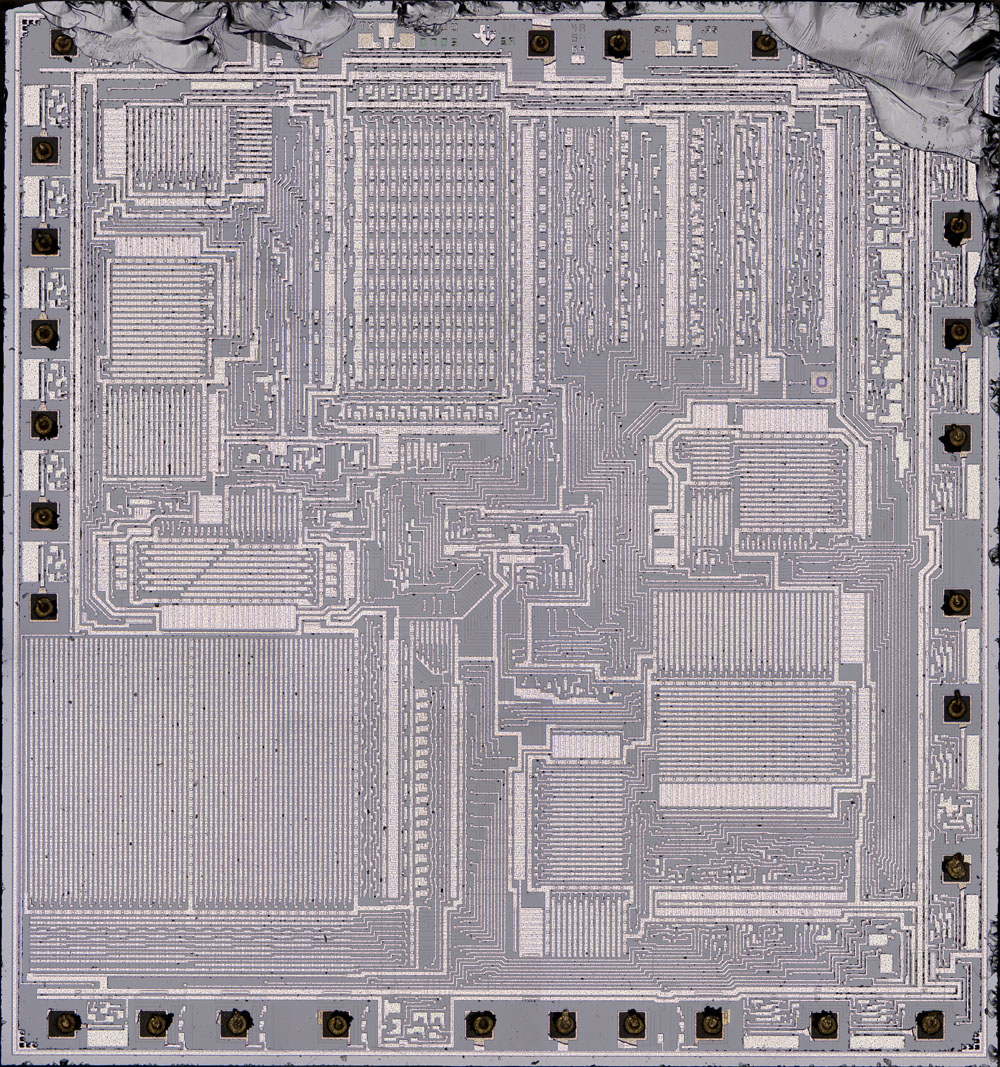

Das Die lässt sich leider nicht ganz ohne Beschädigungen aus dem Gehäuse herausarbeiten. Die Abmessungen betragen 5,2mm x 4,9mm. Die Revision C unterscheidet sich deutlich von der Revision B. Sie ist merklich kleiner und auch viele der Funktionsblöcke sind anders aufgebaut. Laut http://www.datamath.org/Chips/TMS0700.htm handelt es sich um den TMS0700, eine kostenreduzierte Weiterentwicklung der TMS0100-Familie. Offensichtlich hat man den TMS0700 dann ebenso im TMS0105 eingesetzt.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 84MB

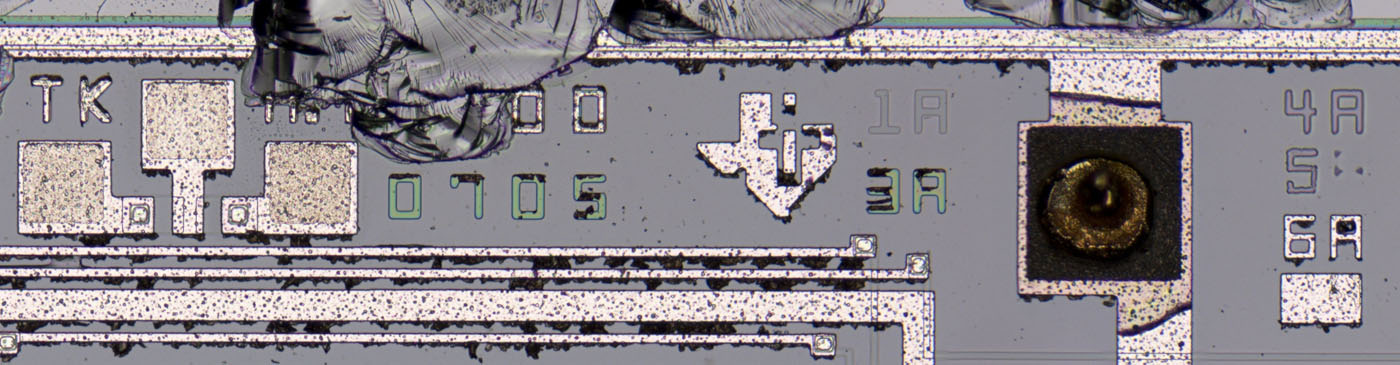

In der oberen rechten Ecke des Dies hat Texas Instruments einige Zeichenfolgen integriert. Leider ist dieser Bereich beschädigt. Vollständig sichtbar sind noch die Zahlen 0705. 07 steht für die Familie TMS0700 und 05 steht für die Variante, die funktional dem TMS0105 gleicht. In der Zeile darüber sind nur noch die Zahlen 00 zu erkennen. Auf anderen online verfügbaren Bildern sieht man, dass dort normalerweise die Zahlen 0700 abgebildet sind, die einen weiteren Verweis auf die TMS0700 Familie darstellen.
Wie in der Revision B wurden auch hier die Zahlen 0705 mit der Maske 3 abgebildet. Das bedeutet, dass auch hier die Maske 3 das minimal unterschiedliche Verhalten innerhalb der Familie definiert.
