Apple 344-0022 - Input/Output-Unit

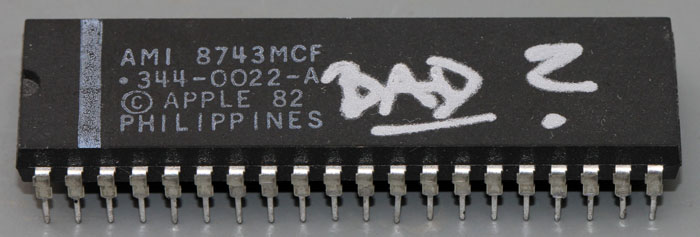

Apple 344-0022

Der Asic 344-0022 ist die sogenannte Input/Output-Unit des Apple II. Der 344-0020, der 344-0021 und der 344-0023 sind Varianten des IOU, die sich zumindest bezüglich der Bildwiederholrate der verschiedenen TV-Systeme unterscheiden (50Hz/60Hz).

Der Beschriftung ist zu entnehmen, dass der Chip 1987 von AMI (American Microsystems Inc) gefertigt wurde und das Design aus dem Jahr 1982 stammt.

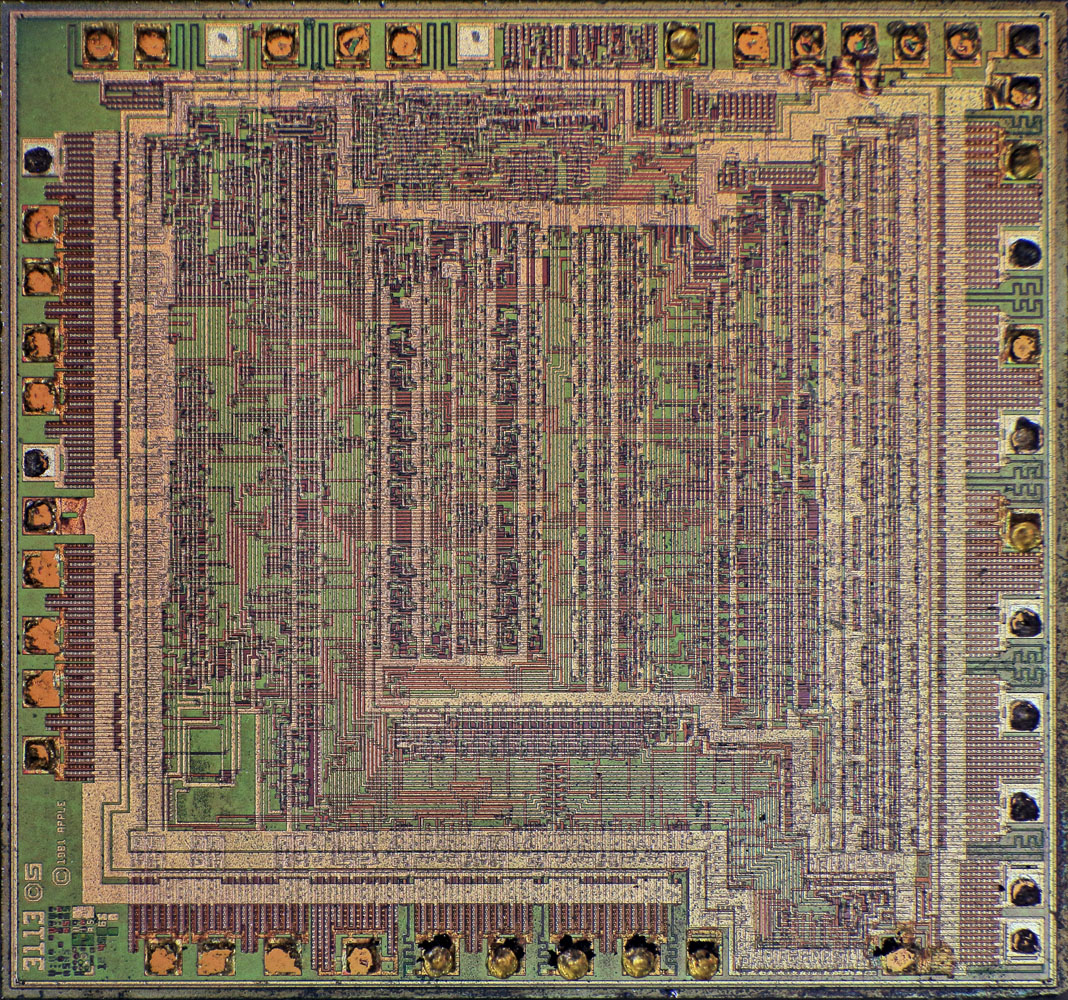

Apple 344-0022 Die

Die Abmessungen des enthaltenen Dies betragen 3,48mm x 3,25mm. Die minimale Strukturbreite des Prozesses liegt bei ungefähr 6µm.

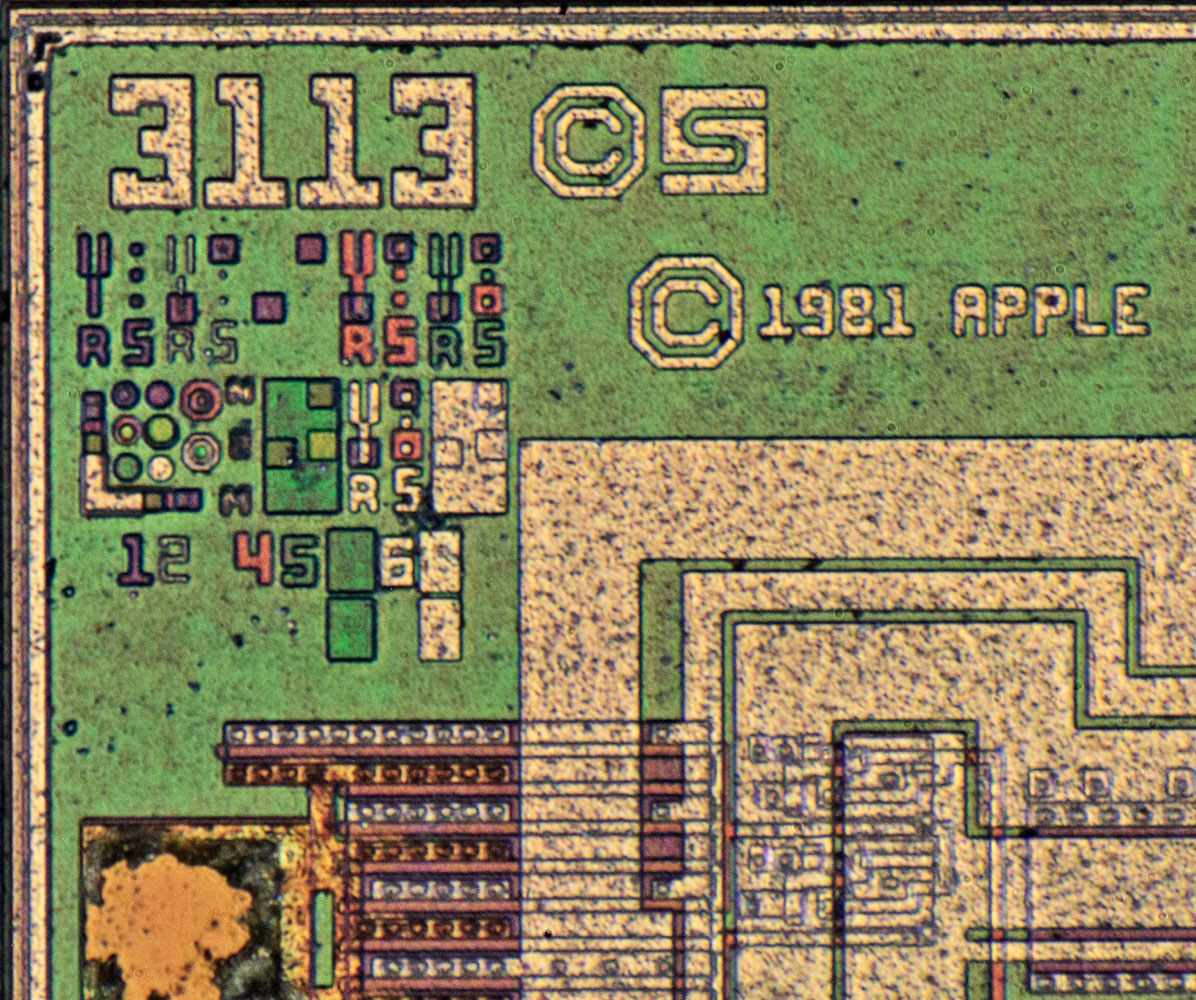

Apple 344-0022 Die Detail

Das Copyright auf dem Die verweist auf das Jahr 1981, was nicht ganz zum Copyright auf dem Package passt (1982). Das obere Copyrightzeichen zeigt, dass das Design von Synertek entwickelt wurde. AMI muss letztlich die Fertigung übernommen haben. 3113 dürfte eine interne Bezeichnung von Synertek sein, sie ähnelt der Zahlenfolge 3134 im 344-0011. Unterhalb der Muster zur Prozesskontrolle sind fünf Masken abgebildet.
