Das UG-5664ASWEF01 ist ein OLED-Display der in Taiwan ansässigen Firma Univision Technology. Mittlerweile wurde Univision Technology von WiseChip Semiconductor übernommen. Das Panel ist 88mm x 28mm groß. Der aktive Bereich misst 77mm x 19mm. Die 256 x 64 Pixel leuchten weiß und können 16 Graustufen darstellen.

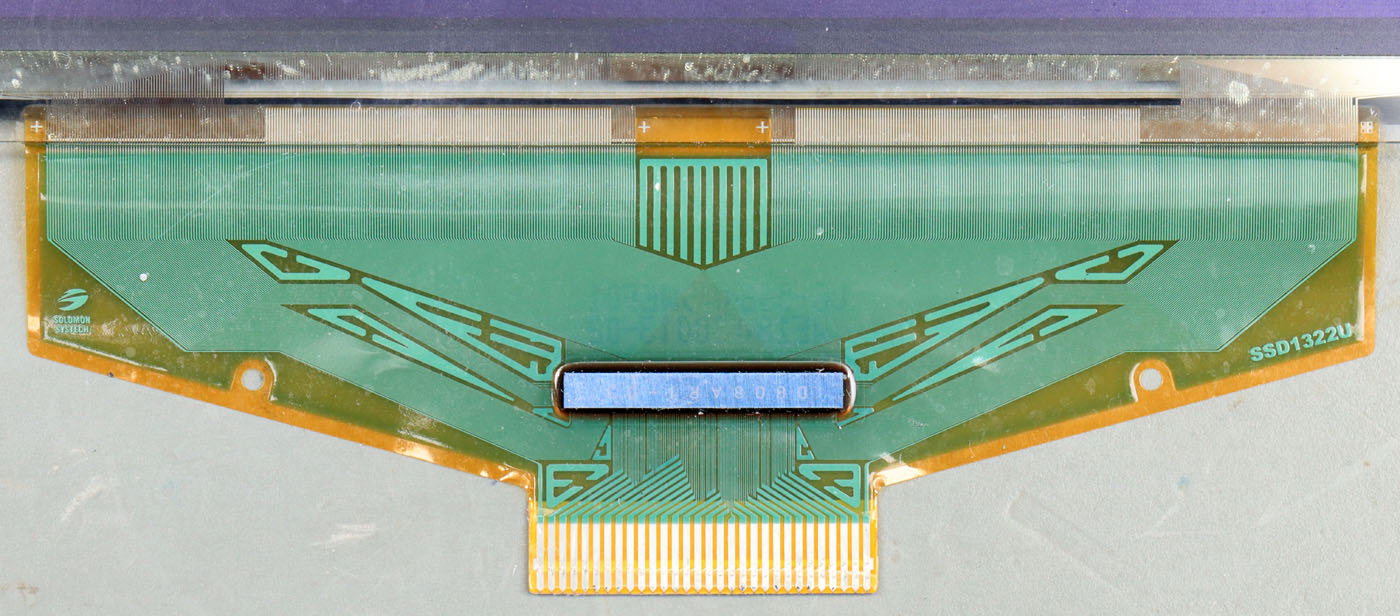

Die Folienplatine im unteren Bereich des Displays trägt den Displaycontroller. Die Beschriftung in den Ecken verrät, dass es sich um einen SSD1322 von Solomon Systech handelt.

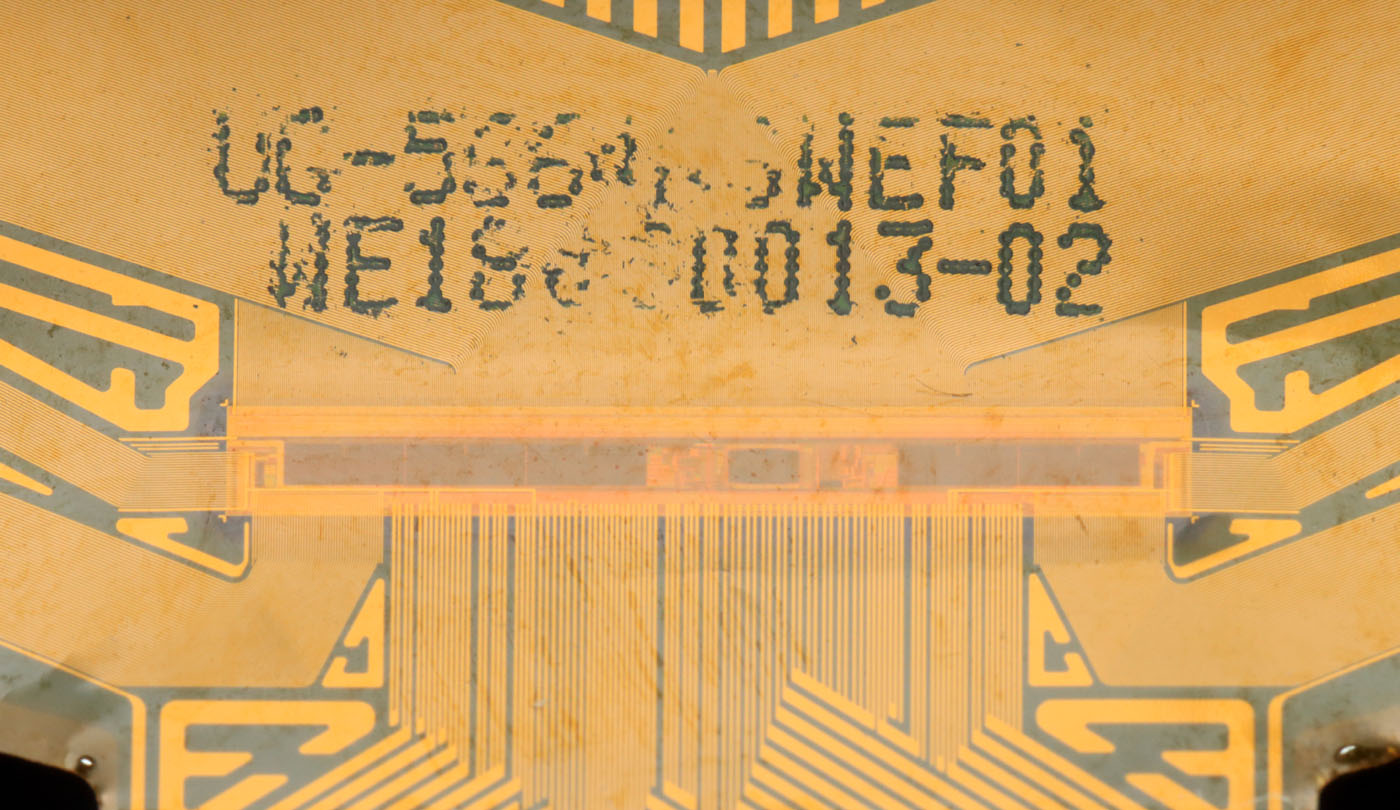

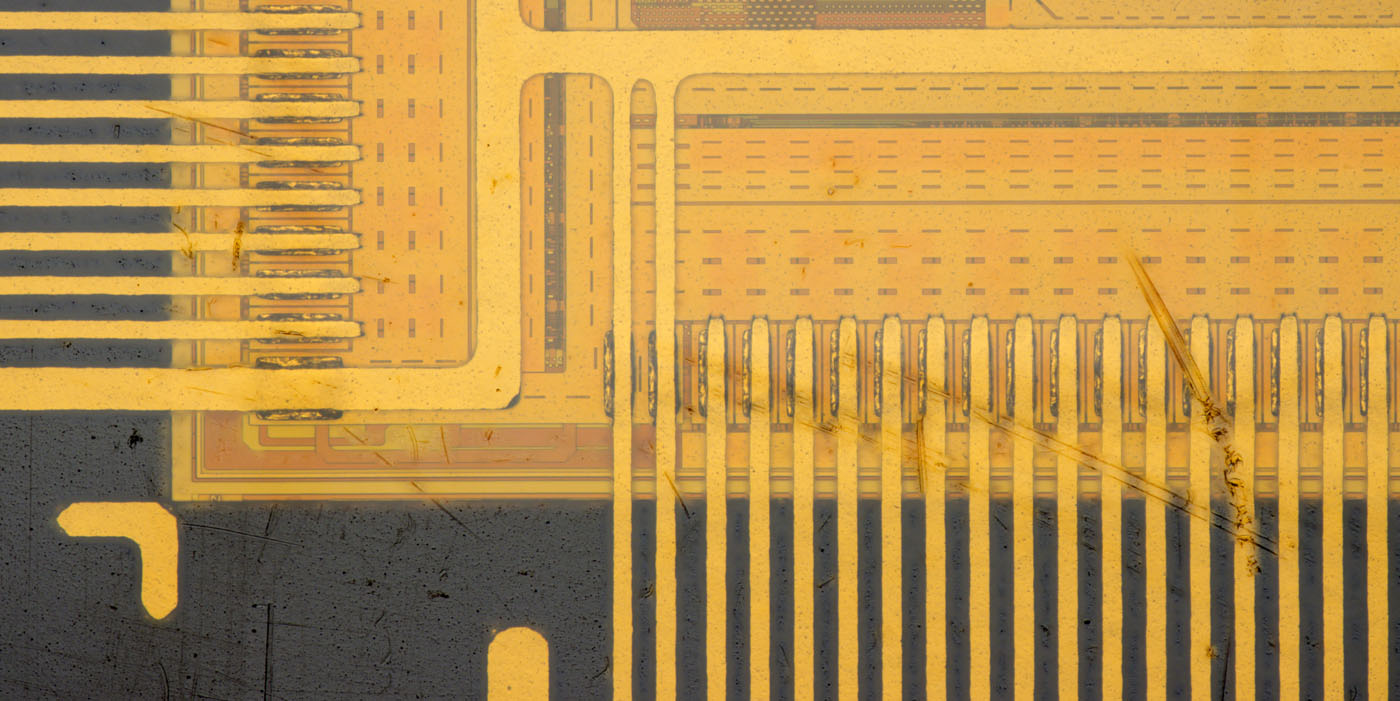

Die durchsichtige Folienplatine erlaubt einen Blick auf die Unterseite des Controllers.

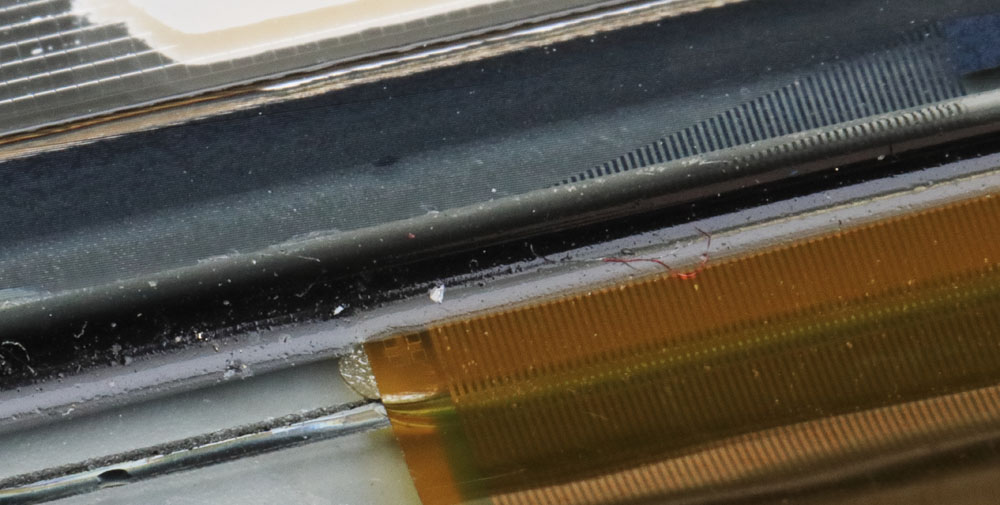

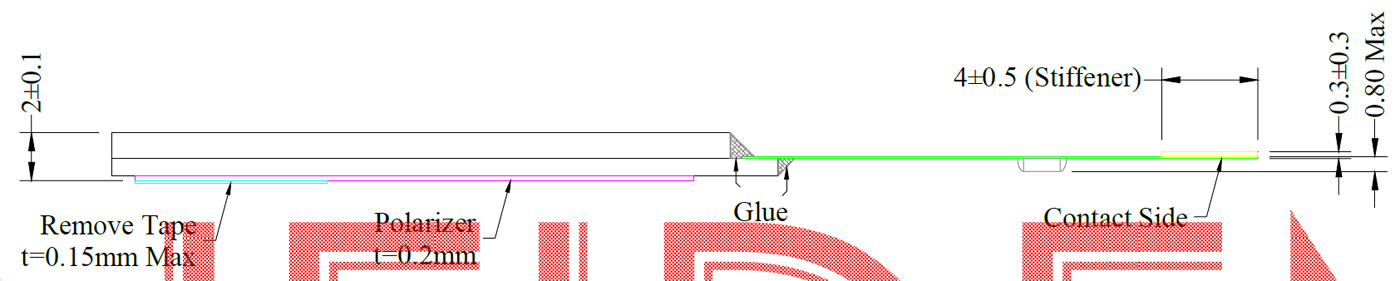

Die Folienplatine ist mit dem Glas des Displays verklebt. Wie es auch im Datenblatt gezeigt wird, ist das obere Glaselement etwas länger ausgeführt als das Untere. Über diesen Streifen kontaktiert die Folienplatine die Leitungen auf dem Glas.

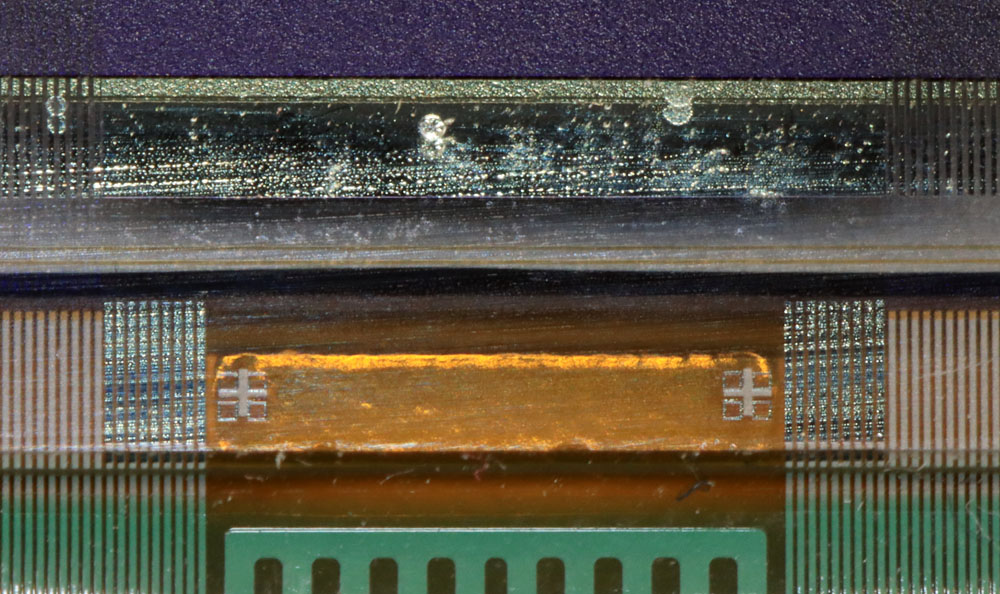

Die Folienplatine besitzt in der Mitte und an den äußeren Kanten Kreuze. Auf dem Glas hat man an diesen Stellen jeweils vier Quadraten aufgebracht, so dass man die Ausrichtung der Folie optisch überprüfen kann.

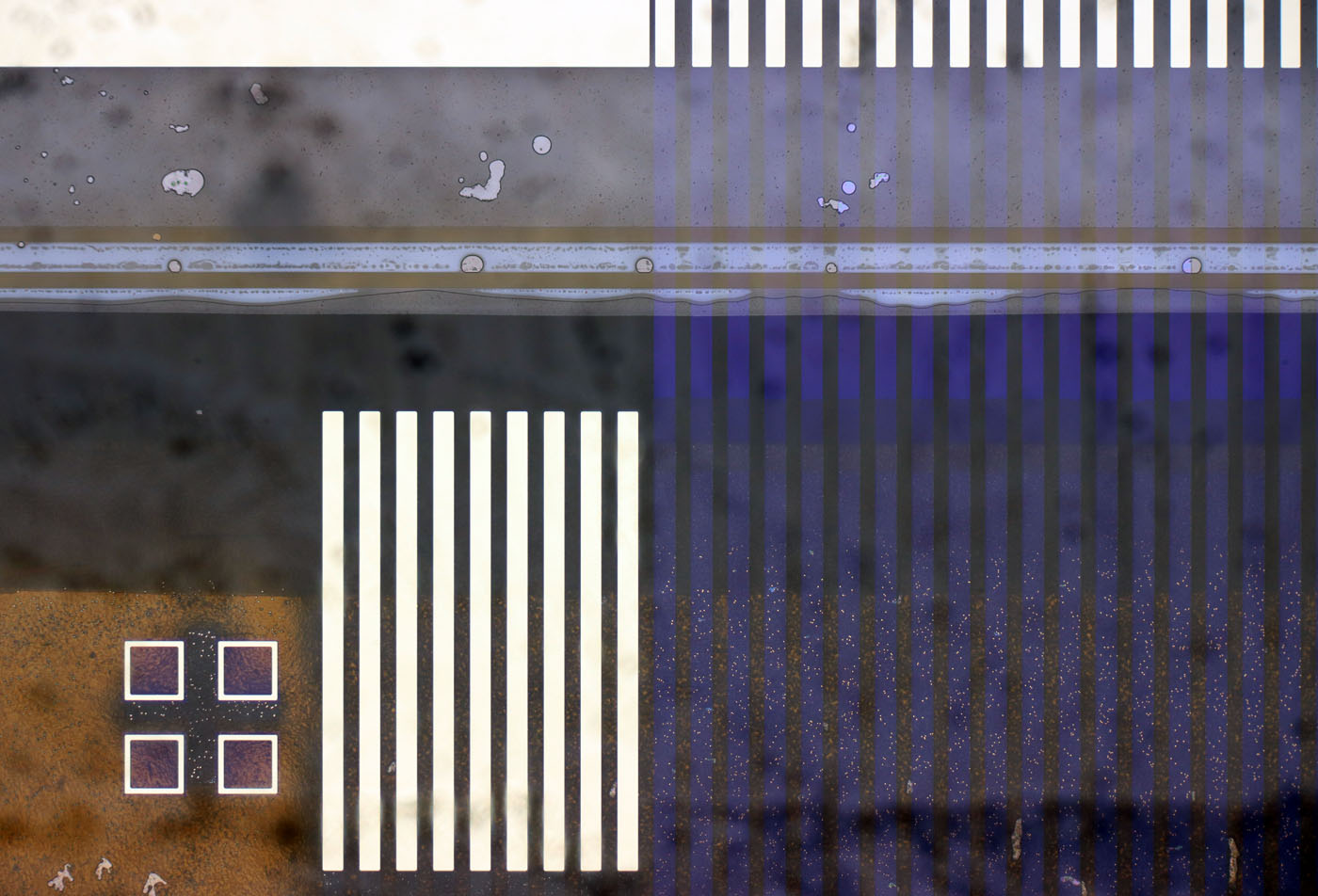

An manchen Stellen sind die elektrischen Leitungen im Glas deutlich zu erkennen. An anderen Stellen scheinen keine Verbindungen vorhanden zu sein. Mit der richtigen Belichtung zeigt sich allerdings, dass dort Leitungen verlaufen, die ein anderes Material nutzen, das sich optisch kaum absetzt.

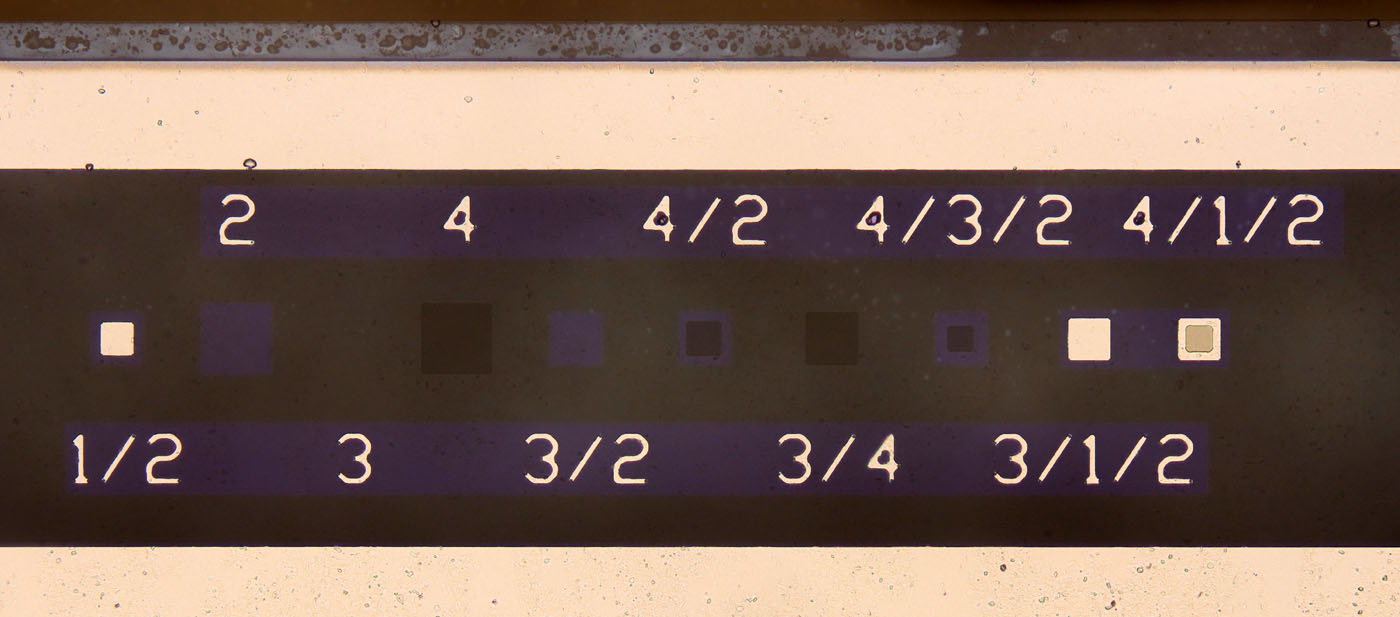

Eine Teststruktur an der oberen Kante des Displays verrät, dass vier Masken zum Einsatz kamen. Die Beschriftung zeigt welche Masken oder welche Maskenkombination in den jeweiligen Feldern zu sehen sind. So kann man prüfen, wie gut die Masken zueinander ausgerichtet sind. Die Maske 1 strukturiert offensichtlich die Metalllage. Die Maske 2 erzeugt blaue Strukturen, die offenbar ebenfalls der Stromleitung dienen. Die Maske 3 bleibt mit dieser Belichtung unsichtbar. Die Maske 4 erzeugt wahrscheinlich Kontaktbereiche. Das lässt sich aus dem letzten Quadrat folgern, in dem das Quadrat der Maske 4 oberhalb der Metalllage erscheint.

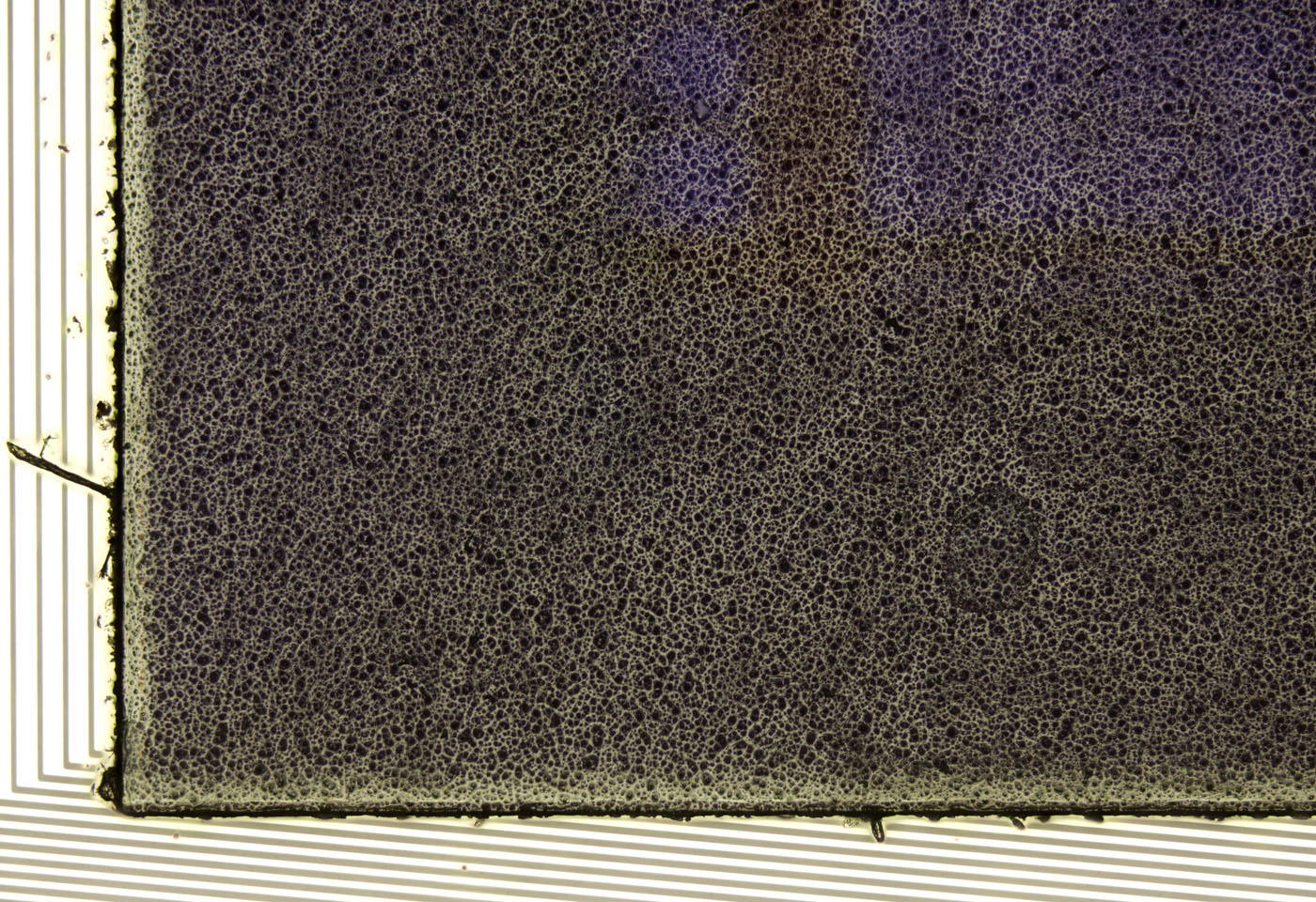

Auf dem Display hat man eine verhältnismäßig dicke Schicht aufgebracht, die dafür sorgt, dass das Licht des Displays möglichst wenig durch Umgebungslicht gestört wird.

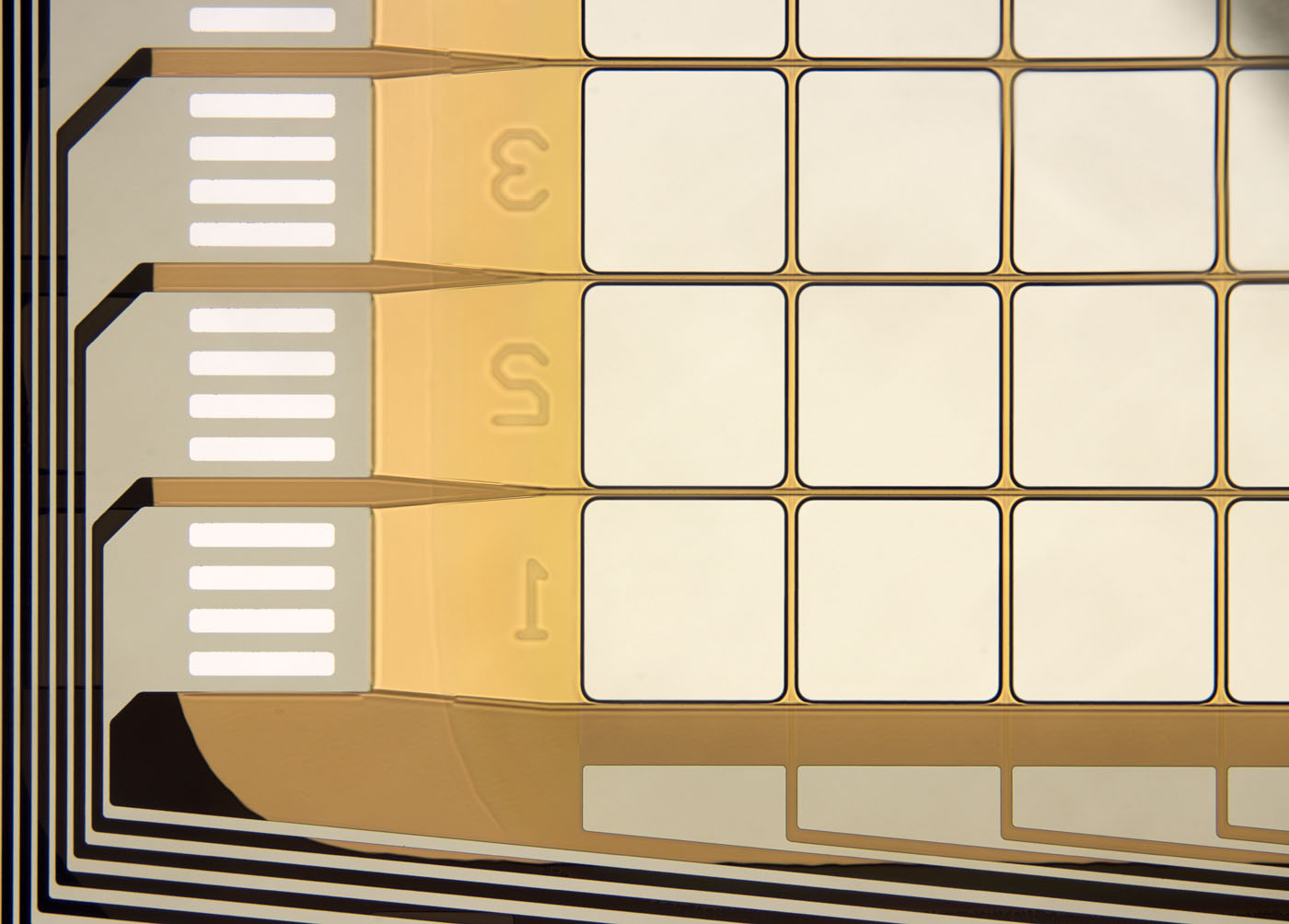

Entfernt man die Schicht auf der Oberseite, so zeigt sich dieses Bild. Die Kantenlänge der Pixel beträgt 0,28mm. Die Zeilen sind durchnummeriert. An der oberen Kante findet sich die Nummerierung der Spalten.
Das UG-5664ASWEF01 basiert auf einer passiven Matrix (PMOLED). Die Spaltenleitungen scheinen in breite Leiterbahnen überzugehen, die sich breitflächig über die Pixel erstrecken. Die Zeilenleitungen verlaufen dagegen als schmale Leitungen oberhalb der Pixel. Der Controller aktiviert Zeile für Zeile und belegt die Spaltenleitungen mit den Signalen, die in der jeweiligen Zeile angezeigt werden sollen. Eine aktive Matrix (AMOLED) besitzt dagegen Schalttransistoren an jedem Pixel. Das vereinfacht die Ansteuerung, was vor allem bei großen Auflösungen die Bildqualität verbessert. Die Komplexität der Displays steigt dafür aber stark an.

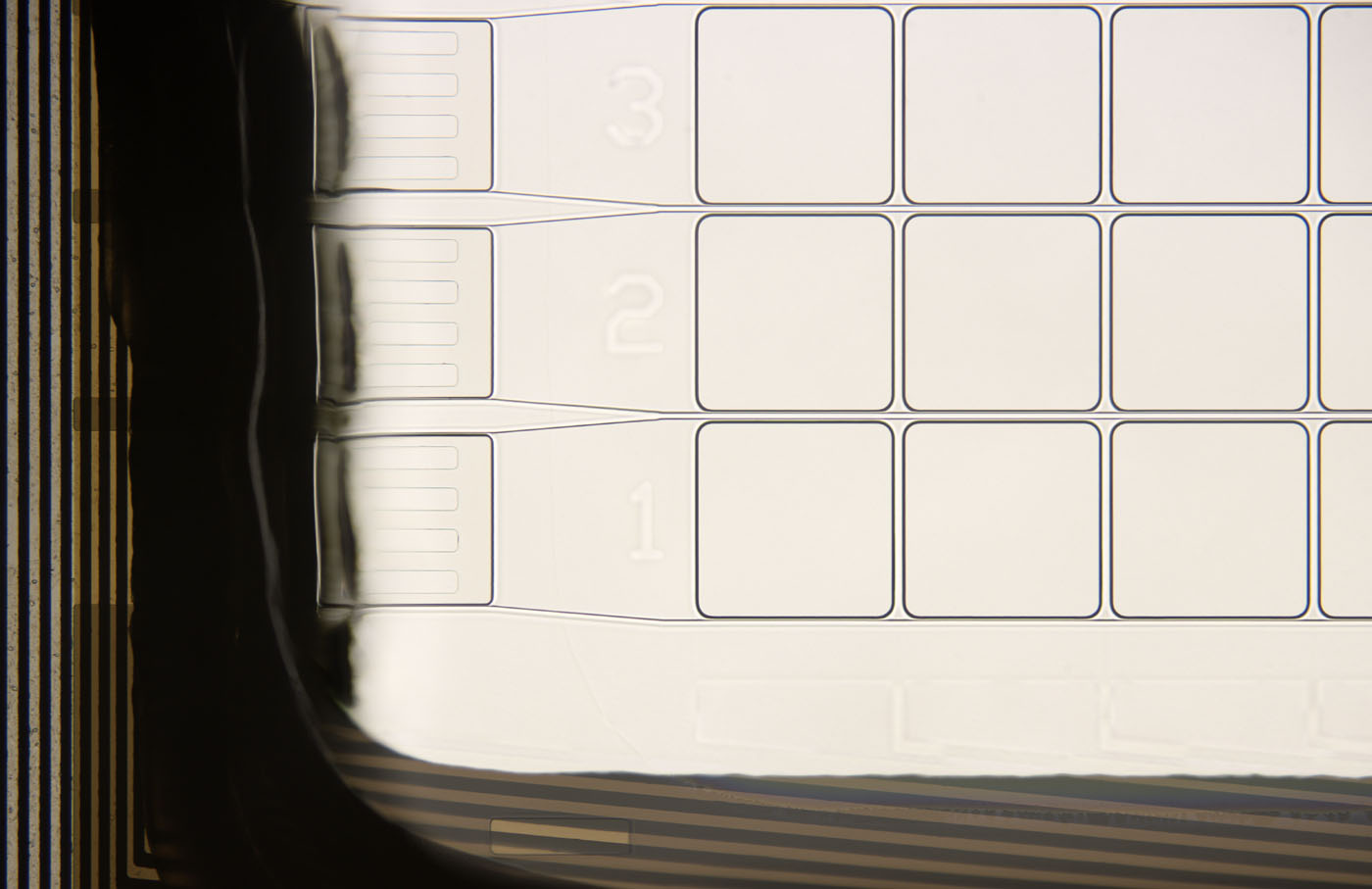

Auch auf der Rückseite sind die aktiven Strukturen zu erkennen. Die weiße Schicht scheint als eine Art Reflektor zu dienen. Ein dunkler Rahmen umfasst den aktiven Bereich. Es könnte sich dabei um eine Abdichtung handeln. Die nun korrekt dargestellten Zahlen und der nur von der Rückseite sichtbare Rahmen lassen vermuten, dass die Strukturen Schicht für Schicht auf der Rückseite des oberen Glases aufgebaut werden.
