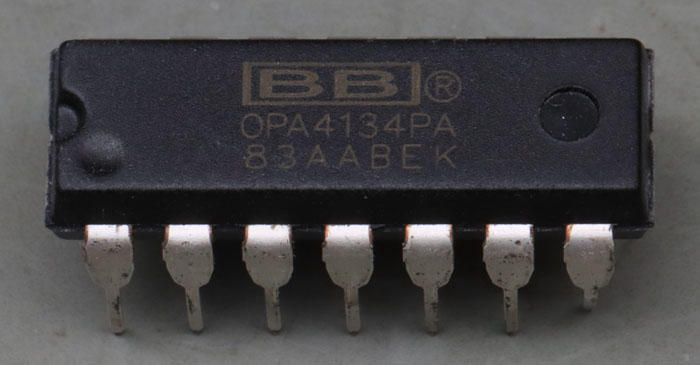

Der hier dokumentierte OPA4134 wurde über Aliexpress bezogen. Auf den ersten Blick sehen das Gehäuse und die Beschriftung unauffällig aus. Bei genauerer Betrachtung erscheint die Struktur der Vertiefung am Pin 1 aber ungewöhnlich weich. Dazu kommt die Form des Buchstaben B im Logo. Beim Original sind die Kurven des Buchstaben gleich lang.

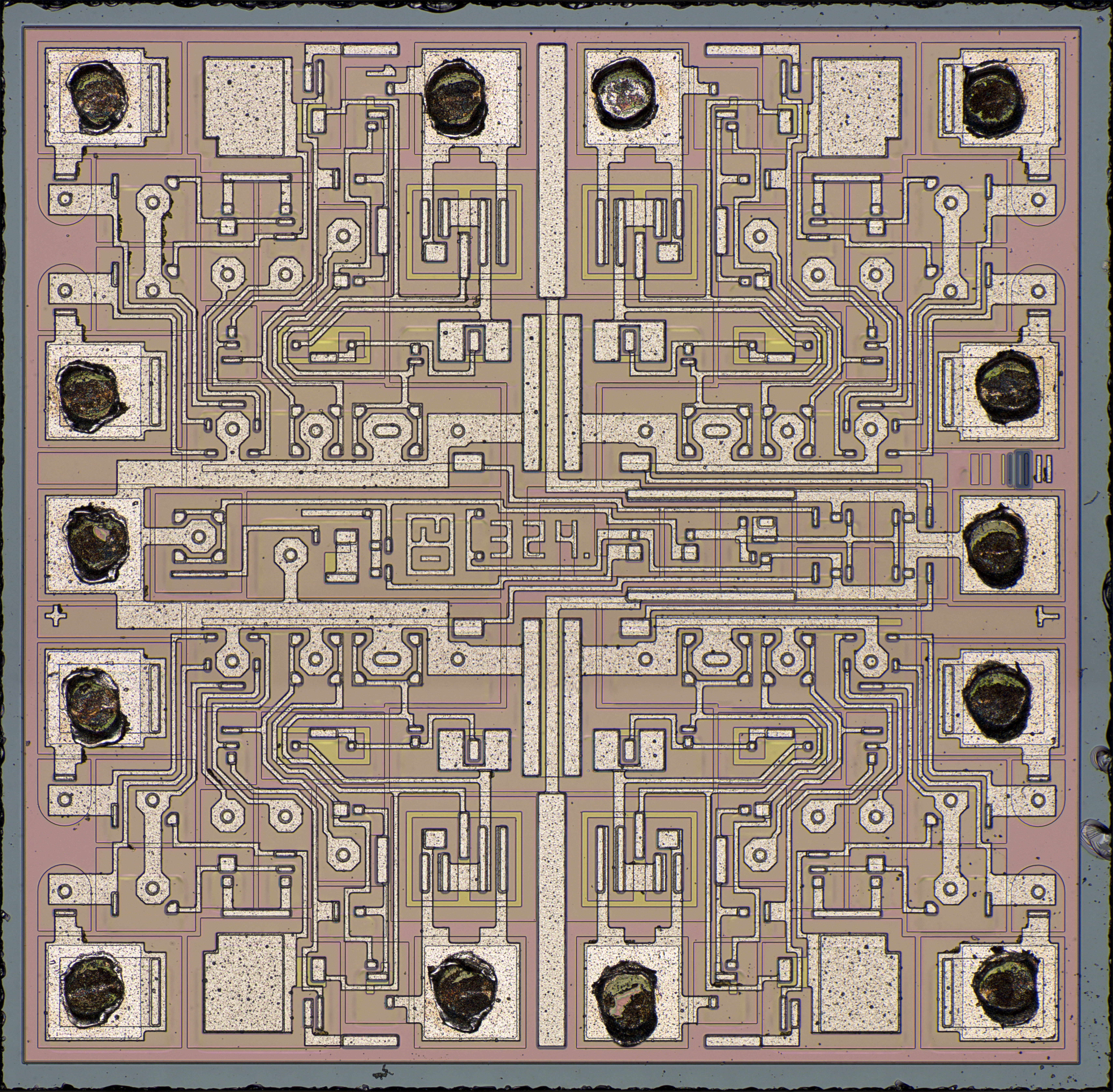

Es ist sofort zu erkennen, dass es sich hier nicht um einen OPA4134 handelt. Die Kantenlänge des Dies beträgt nur 1,1mm.

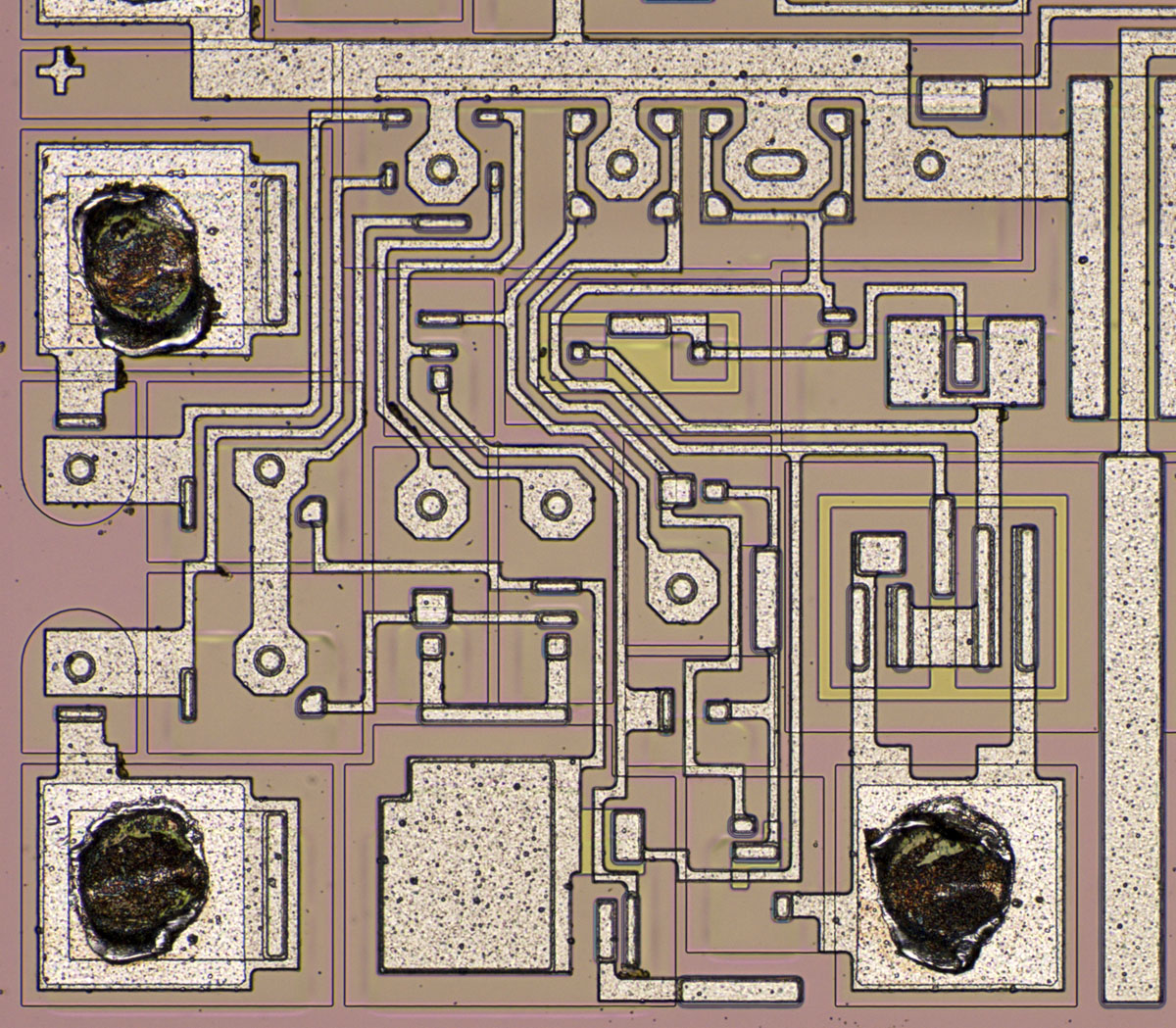

Auf dem Die befinden sich vier Operationsverstärker. Der Hersteller ist unklar. In der Mitte des Dies sind lediglich die Zeichenfolgen 20 oder 02 und 324 abgebildet. Ein schönes Details sind das + und das Masse-Zeichen an den Bondpads der Versorgung.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 14MB
Es handelt sich offensichtlich um einen LM324, dessen Design sich auch im LM2904 findet und dort genauer beschrieben ist. Das erklärt die Zahlenfolge 324.
