Analog Devices AD741

AD741

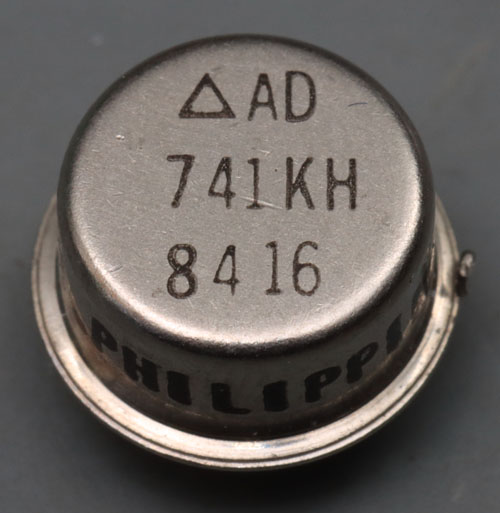

Analog Devices produzierte eine Variante des µA741 unter der Bezeichnung AD741.



AD741 Aufbau

Das negative Versorgungspotential ist bei diesem Operationsverstärker direkt mit dem Gehäuse verbunden.



AD741 Datenblatt Die

Das Datenblatt enthält eine Abbildung der Metalllage des Dies.



AD741 Die

AD741 Die

Das Die zeigt keine Unterschiede zur Abbildung im Datenblatt. B741 scheint eine interne Bezeichnung zu sein. In der unteren linken Ecke finden sich einige Hilfsstrukturen und ein einzelner Pinch-Widerstand, der kontaktiert und vermessen werden kann.

Die Architektur der Schaltung ist darauf ausgelegt, dass sich thermische Effekte möglichst wenig auswirken. Die Eingangsstufe ist im linken Bereich symmetrisch um eine mittige, horizontale Achse platziert. In der Mitte des Dies befindet sich die Spannungsverstärkerstufe mit dem großen Kompensationskondensator. An der rechten Kante ist die Endstufe des Operationsverstärkers zu erkennen. Steigt die Verlustleistung in diesem Bereich, so erhöht sich durch den Abstand und die Anordnung des Eingangsverstärkers die Temperatur in dessen symmetrischen Zweigen relativ gleichmäßig. Etwas ausführlicher sind die Zusammenhänge im Operationsverstärker LT1013 dargestellt.



CA741 Schaltplan

Die Schaltung entspricht der Schaltung, die im Rahmen des CA741 herausgearbeitet wurde.

Der Widerstand R4 beinhaltet einen freien Kontakt, der es ermöglicht durch eine Änderung der Metalllage den Arbeitspunkt des Eingangsverstärkers zu variieren.
