Texas Instruments SN72709N / SN72709AN

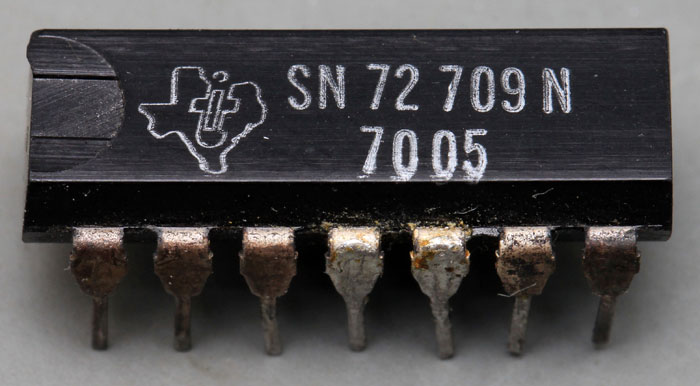

SN72709N

Der SN72709 ist die µA709-Variante von Texas Instruments. Der Index N steht für das Epoxid-Package.

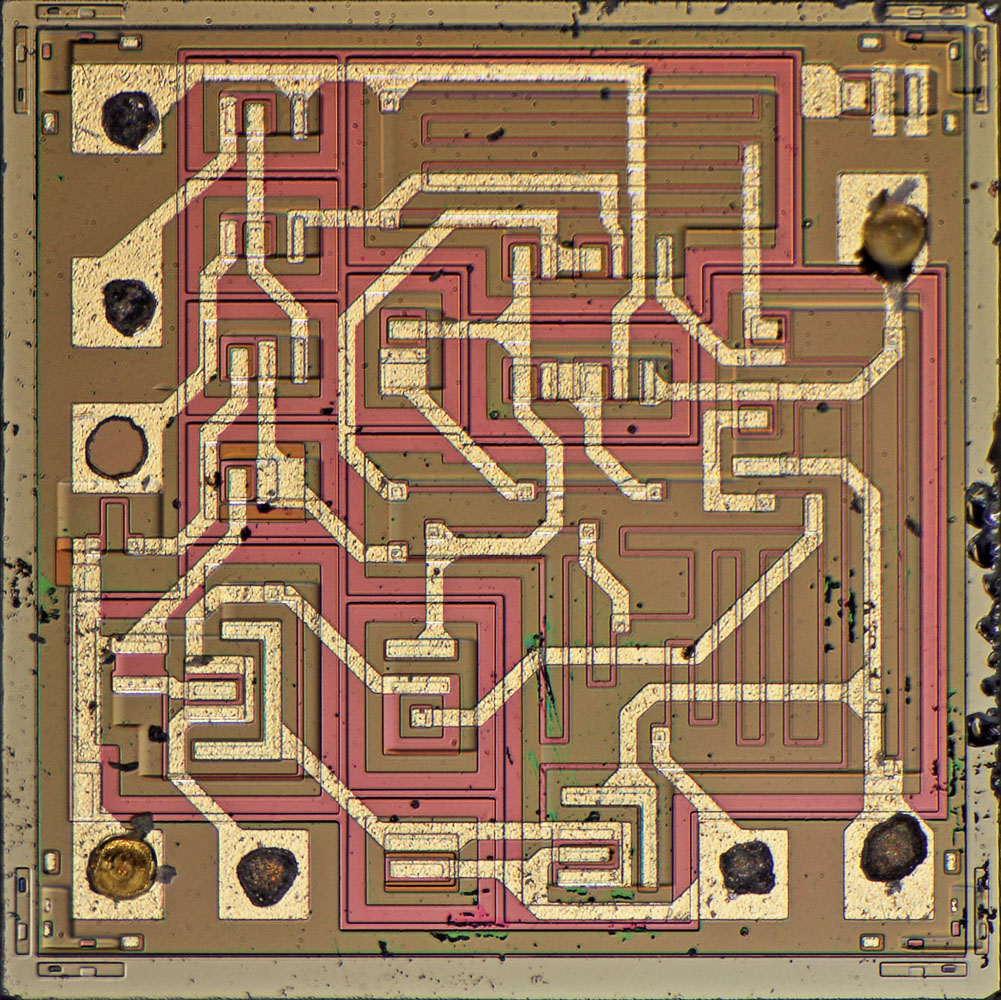

SN72709N Die

Die Schaltung ist klar als µA709-Operationsverstärker erkennbar. Es finden sich keine Besonderheiten im Vergleich zu den anderen µA709-Varianten. In den Ecken sind einige Rechtecke abgebildet, die das Ausrichten der Masken erleichtern und die wahrscheinlich auch als Ätzmarker dienen. Darüber kann man während der Herstellung den Fortschritt der Prozesse überwachen. In der oberen rechten Ecke ist ein Testtransistor integriert.

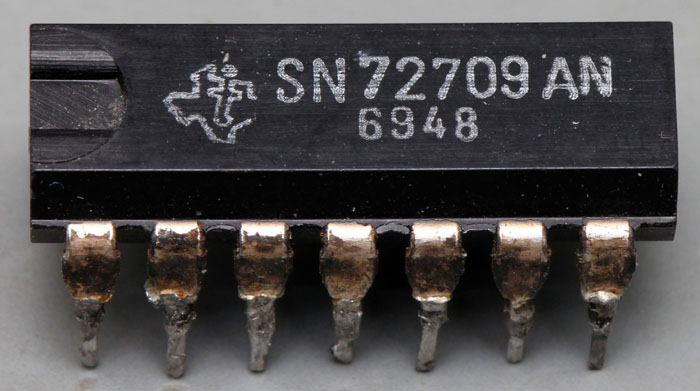

SN72709AN

Die Variante mit dem zusätzlichen Index A bietet etwas bessere Spezifikationen.



SN72709AN Die

Es zeigt sich, dass beide Varianten des SN72709 gleich aufgebaut sind. Mit Sicherheit wurden die Bausteine lediglich nach ihren Eigenschaften sortiert.

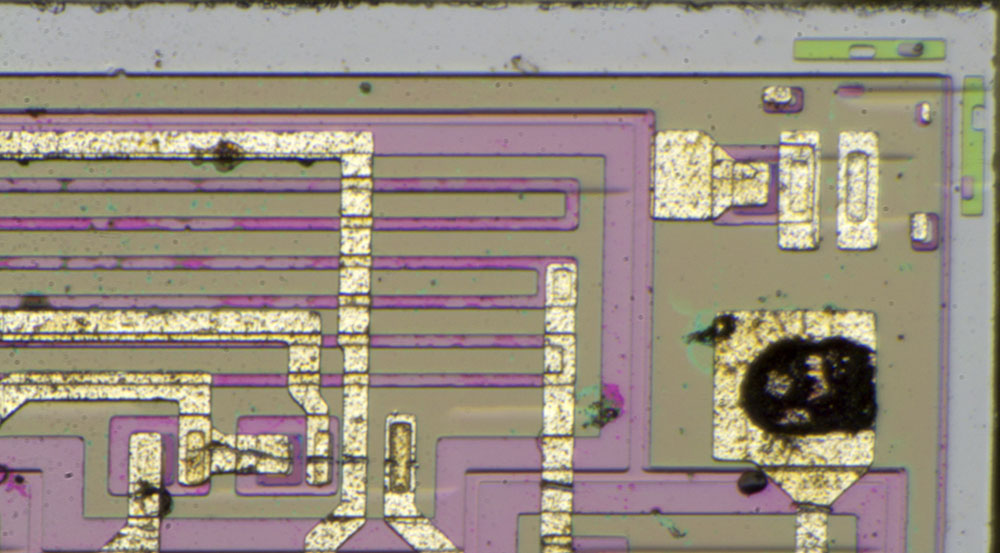

SN72709AN Die Detail

Hier sind die Strukturen des Testtransistors besser zu erkennen. Der Aufbau entspricht der Darstellung, die im Rahmen des IK72 abgebildet ist. Die rechte Fläche der Metalllage kontaktiert die tiefer liegende Kollektorzuleitung, die nur durch eine leichte Kante an der Oberfläche zu erkennen ist. Die mittlere Fläche ist an den hell lila erscheinenden Basisbereich angebunden. Der Emitterbereich erscheint dunkler und wird von der linken Metallfläche kontaktiert.
