Der SMD-Code 2A steht für den PNP-Transistor MMBT3906, der von mehreren Herstellern produziert wird. Der hier vorliegende Baustein stammt aus dem Infrarot-Thermometer DT8380. Die dort verwendeten Komponenten lassen vermuten, dass in diesem Fall der Hersteller BL Galaxy Electrical ist.
Der MMBT3906 sperrt bis zu 40V. Die Stromtragfähigkeit wird mit 100mA angegeben. Bei einem Kollektorstrom von 10mA beträgt der Stromverstärkungsfaktor typischerweise 300, mindestens jedoch 100. Die Grenzfrequenz beträgt mindestens 250MHz.

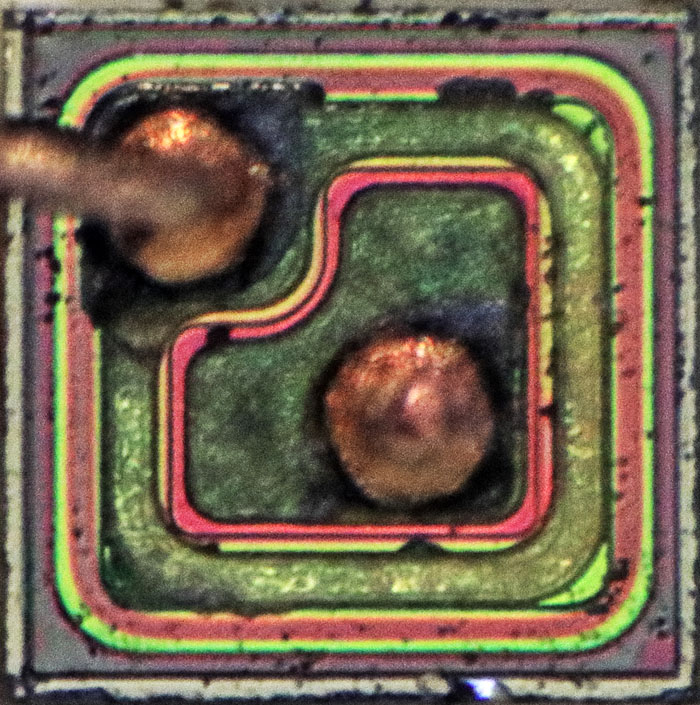

Die Kantenlänge des Dies beträgt 0,28mm. Die Emitterfläche und die umgebende Basiskontaktierung sind deutlich zu erkennen.
Der Vergleich mit einer CR2032-Knopfzelle und einem anderen SOT23-Bauteil vermittelt ein Gefühl für die Größe des Dies.
