Sescosem BDX18

BDX18

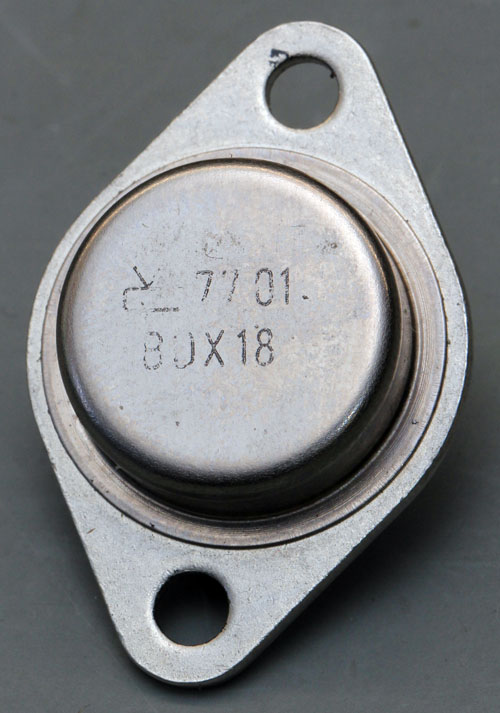

Der BDX18 ist ein PNP-Transistor mit einer Sperrspannung von 60V und einem maximalen Kollektorstrom von 15A. Die Grenzfrequenz wird mit mindestes 4MHz angegeben. Die maximale Verlustleistung beträgt 117W. Das vorliegende Modell stammt von Sescosem und wurde 1977 hergestellt.



BDX18 Aufbau

BDX18 Aufbau

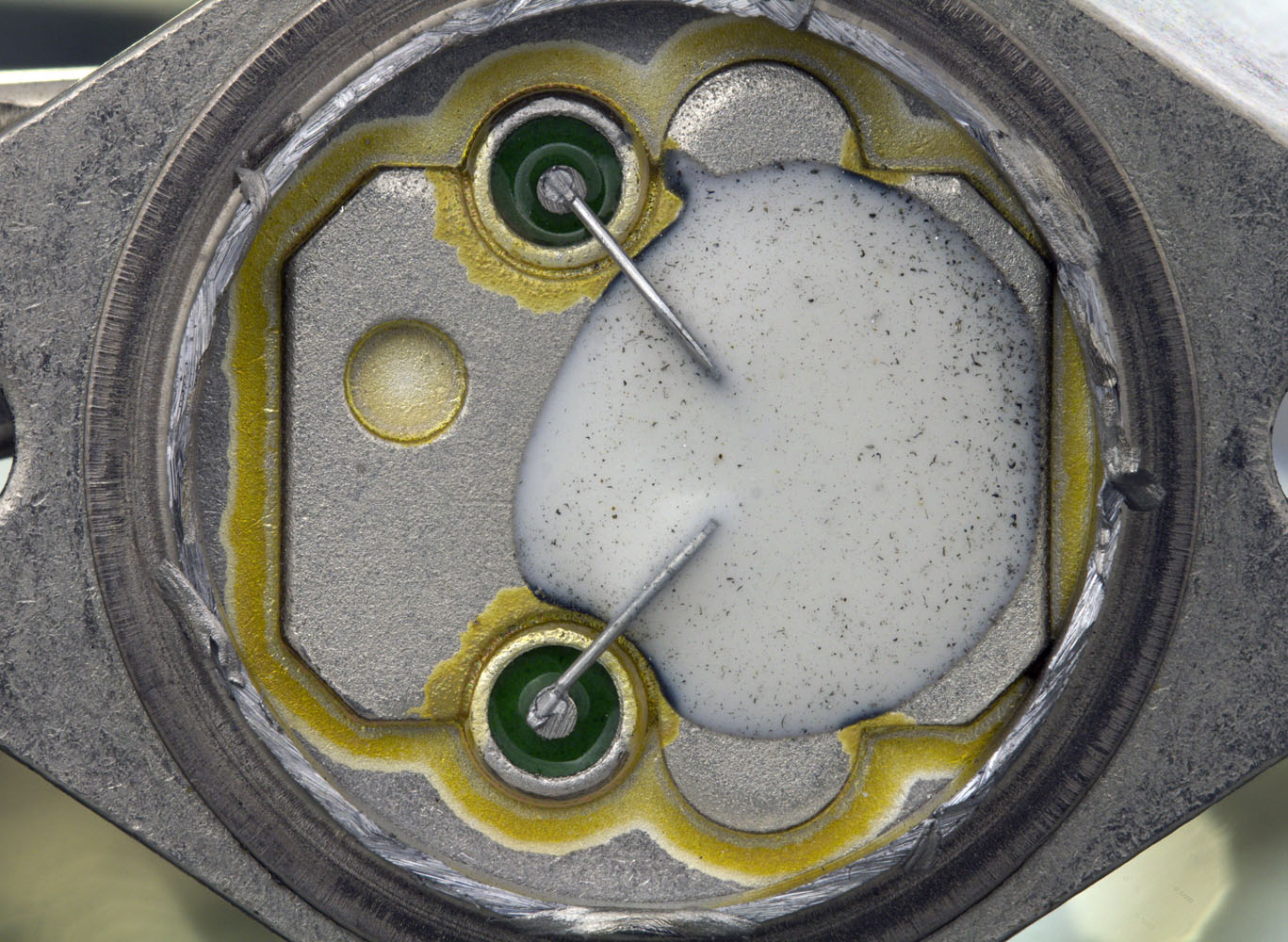

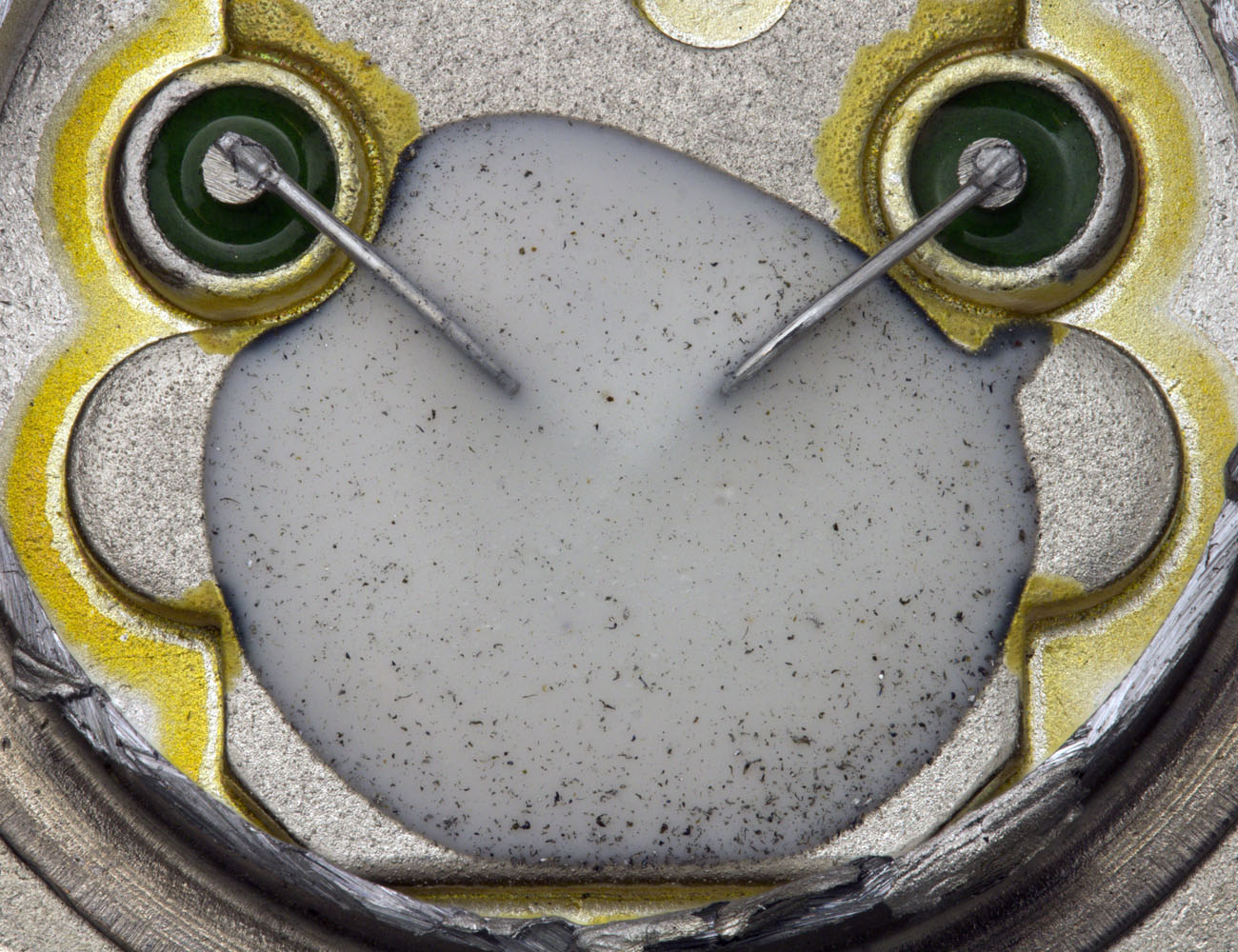

Das Gehäuse enthält einen großen Heatspreader. Das Die wird von einem weißen Verguss geschützt.



BDX18 Die

BDX18 Die

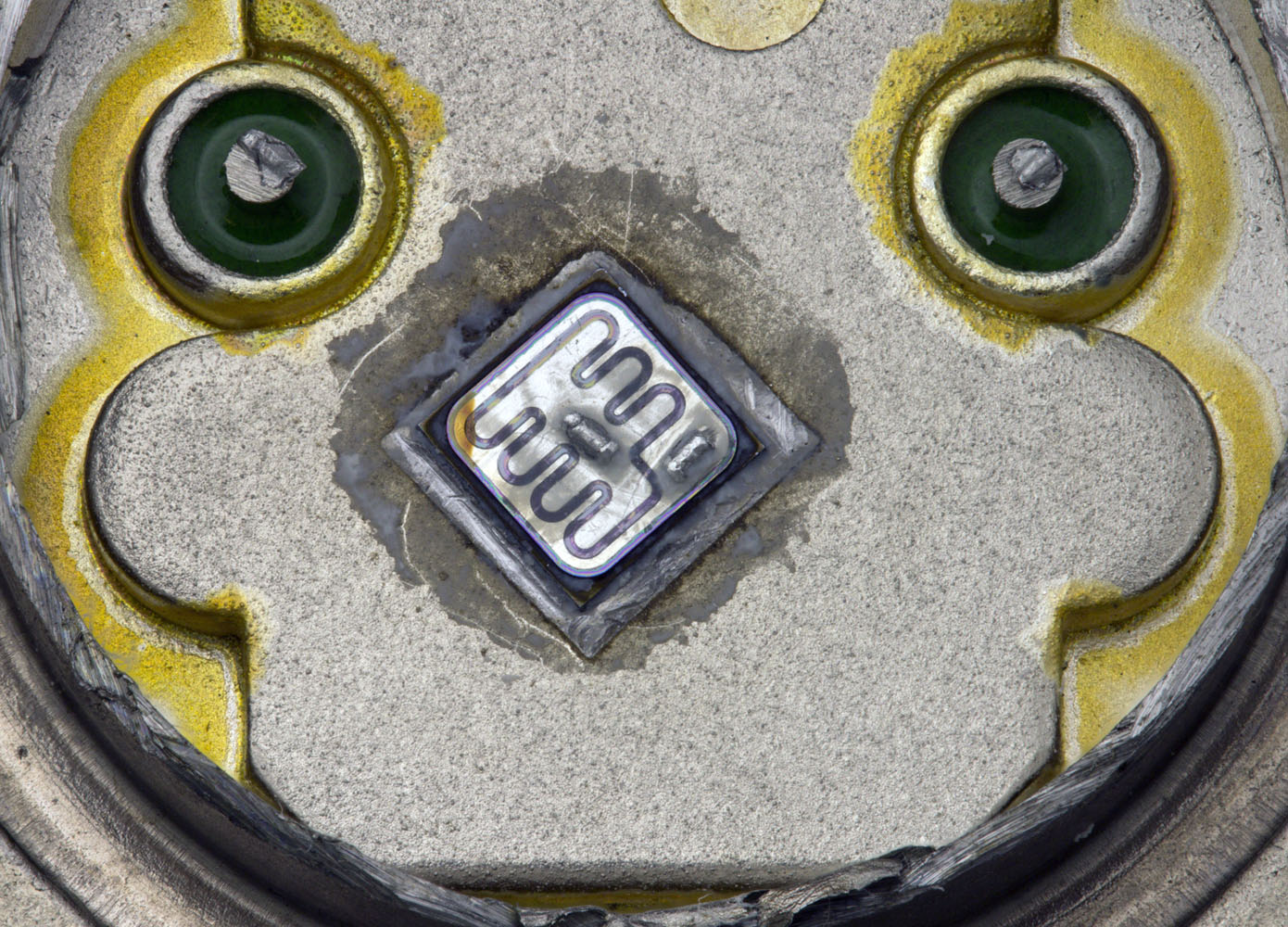

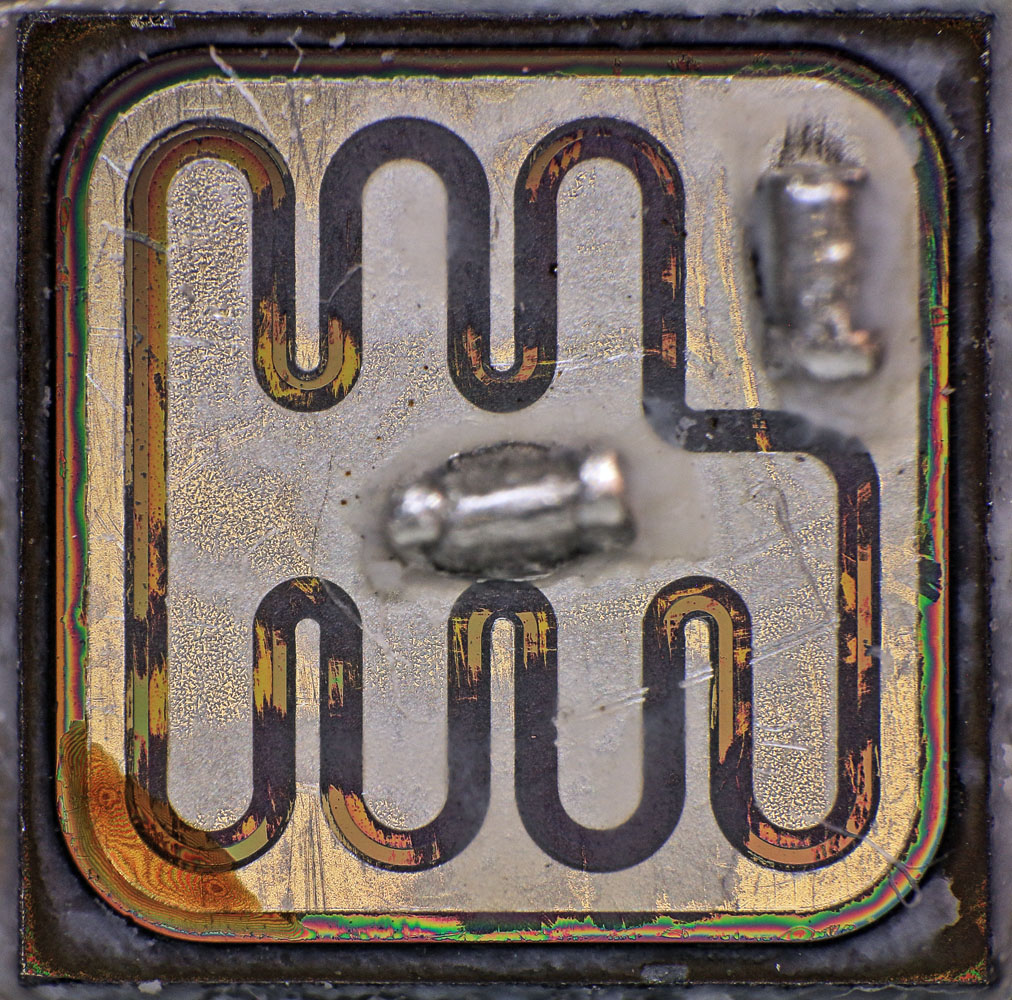

Der Verguss lässt sich nur schwer entfernen. Das Die besitzt die bekannte MESA-Struktur.



BDX18 Die Detail

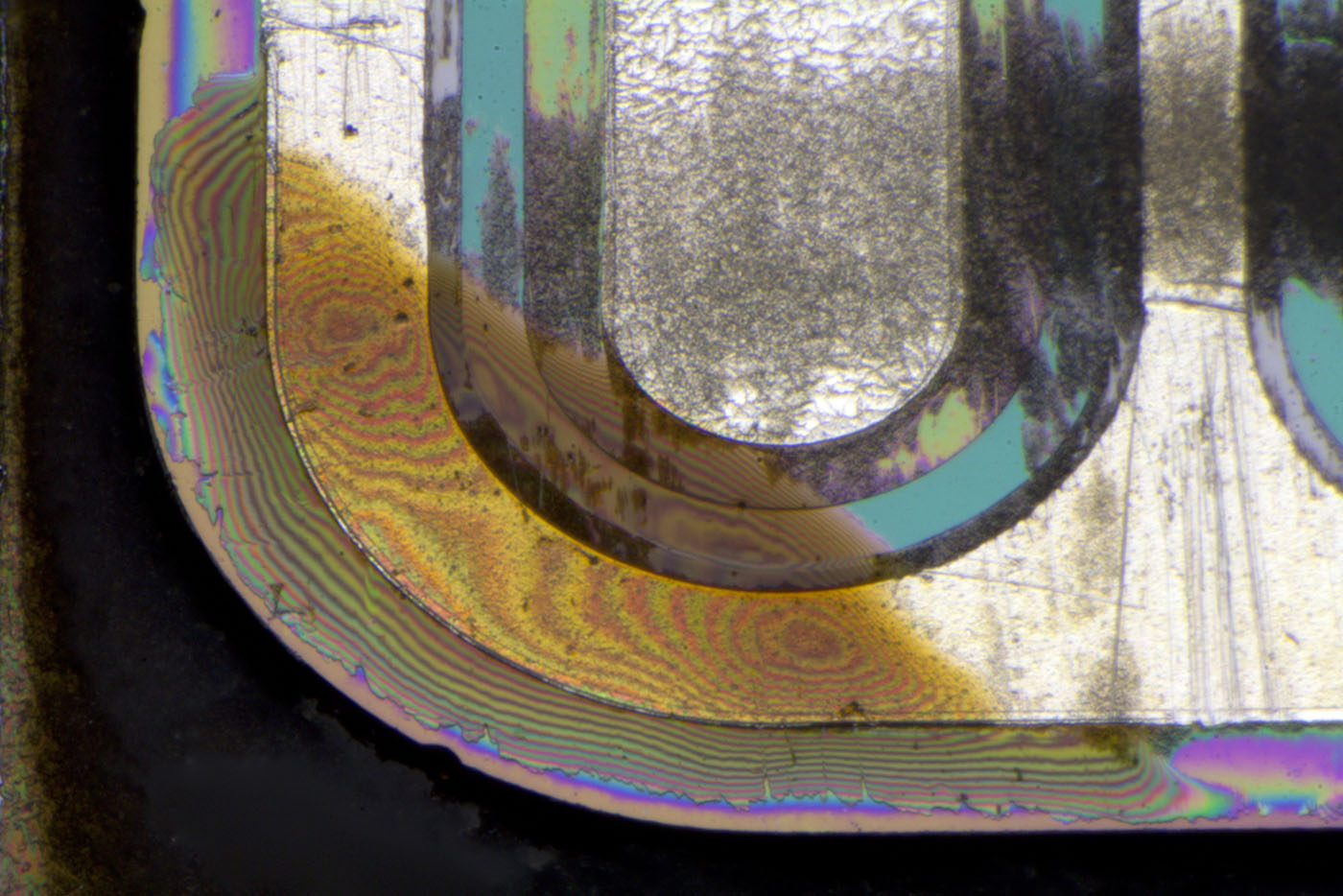

In der unteren linken Ecke ist die Passivierungsschicht verfärbt. Ob es sich um einen Produktionsfehler, Korrosion oder eine Überlastung handelt, bleibt unklar.
