BC560C

Philips

Philips BC560C

Der PNP-Transistor B560C ist der Komplementärtyp zum BC550C und bietet entsprechend gleiche Kernspezifikationen. Die Sperrspannung beträgt 45V. Als Kollektorstrom sind 100mA dauerhaft und 200mA kurzzeitig zulässig. Die Grenzfrequenz liegt bei mindestens 100MHz.



Philips BC560C Die

Philips BC560C Die

Mit einer Kantenlänge von 0,32mm ist der Philips BC560C merklich größer als der Philips BC550C. Die um 50% größere Fläche könnte man der Tatsache zuschreiben, dass es sich um einen PNP-Transistor handelt, die bei gleicher Fläche üblicherweise weniger leistungsfähig sind als NPN-Transistoren. Man kann allerdings nicht sicher sein, dass es sich hier um den gleichen Generationsstand handelt. Eventuell wurden die Strukturen oder der Herstellungsprozess zwischen dem hier vorliegenden BC550C und dem BC560C optimiert, was sich ebenfalls auf den Flächenbedarf auswirken kann. Dafür spricht, dass der NPN-Transistor BC548C mit sehr ähnlichen Spezifikationen die gleiche Größe aufweist.

CDIL

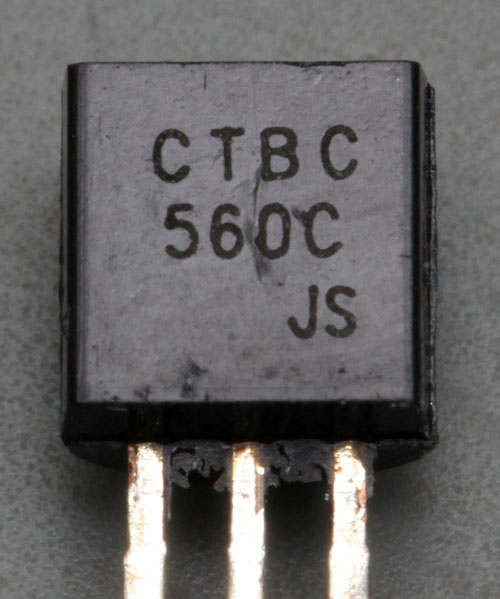

CDIL BC560C

Der indische Halbleiterhersteller CDIL produziert ebenfalls einen BC560C.

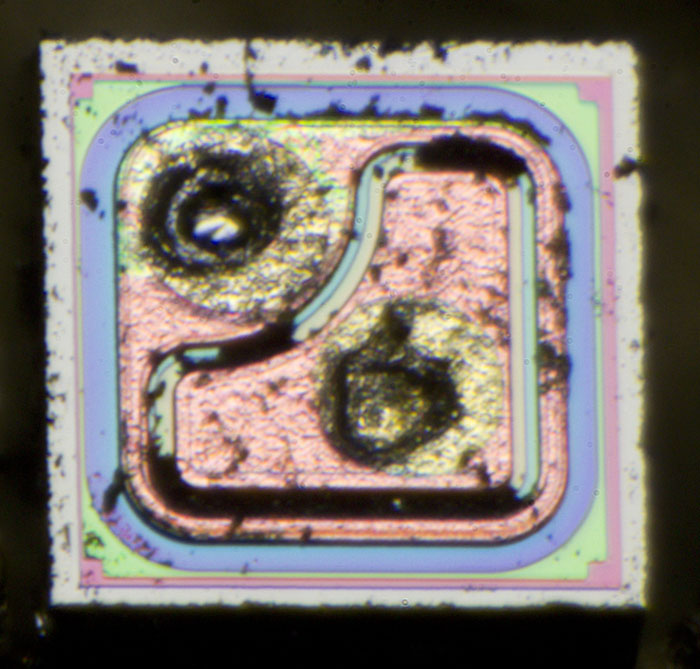

CDIL BC560C Die

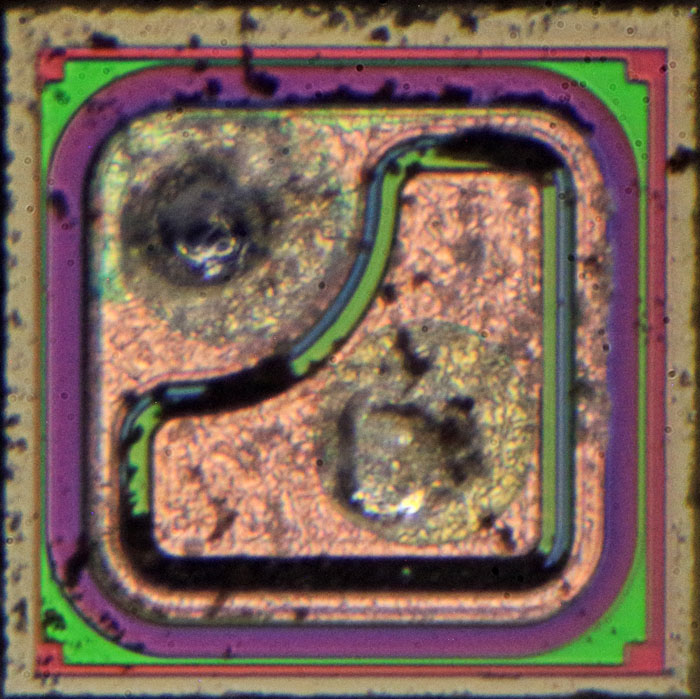

CDIL BC560C Die

Im Gegensatz zum CDIL BC550C scheint das Design des BC560C etwas moderner zu sein. Ein modernerer Prozess könnte die im Vergleich zum CDIL BC550C gleiche Kantenlänge von 0,31mm erklären. Wie oben beschrieben sind die Eigenschaften eines PNP-Transistors bei gleichem Aufbau üblicherweise etwas schlechter als die Eigenschaften eines NPN-Transistors. Der CDIL BC550C und der CDIL BC560C sind allerdings gleich spezifiziert.

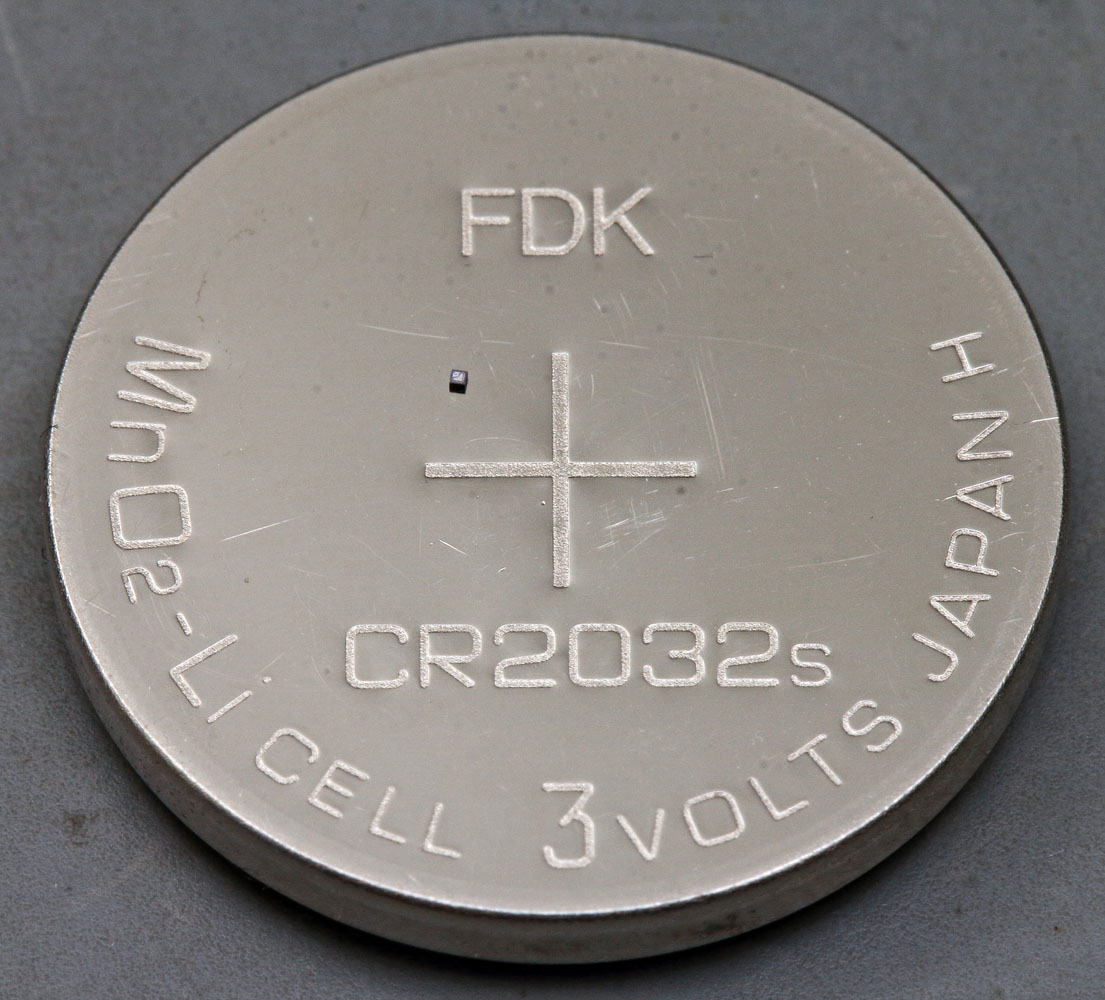

CDIL BC560C Die Größenvergleich

Der Vergleich des Dies mit einer CR2032-Knopfzelle verdeutlicht die Größenverhältnisse.

Fairchild

Fairchild BC560C

Der hier vorliegende BC560C wurde von Fairchild produziert.



Fairchild BC560C Die

Fairchild BC560C Die

Die Kantenlänge beträgt wie beim Fairchild BC550C ungefähr 0,33mm.
