Der TLC7135 ist eine von Texas Instruments gefertigte Variante des Intersil ICL7135. Der ICL7135 ist wiederum eine Weiterentwicklung des Dual-Slope-ADCs Intersil ICL7106. Er bietet mit 4,5 Stellen eine etwas höhere Auflösung. Ausgegeben werden die gemessenen Werte über eine BCD-Schnittstelle.

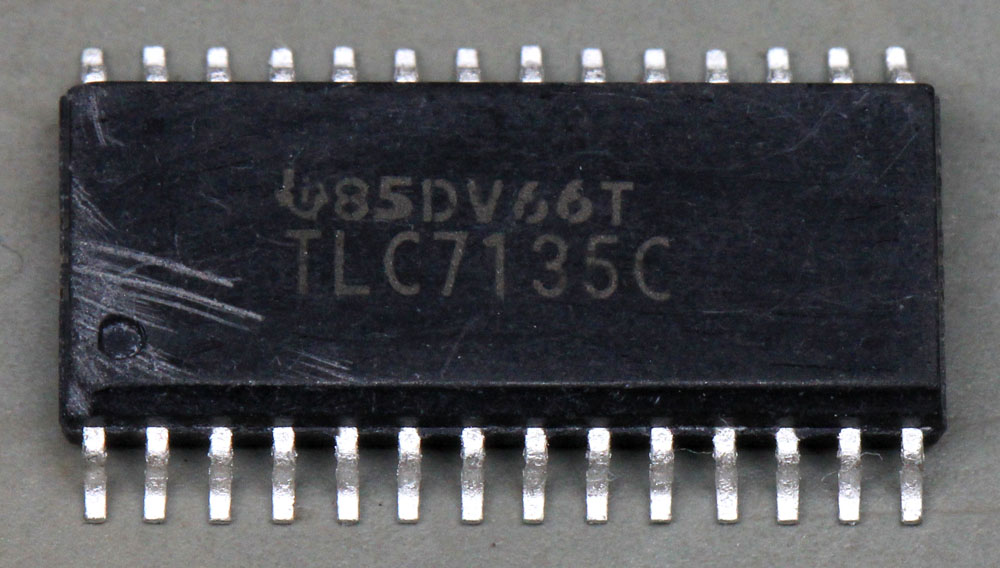

Der hier dokumentierte TLC7135 wurde über Aliexpress bezogen. Das Gehäuse trägt eine beängstigende Schramme. Die Beschriftung könnte allerdings original sein.

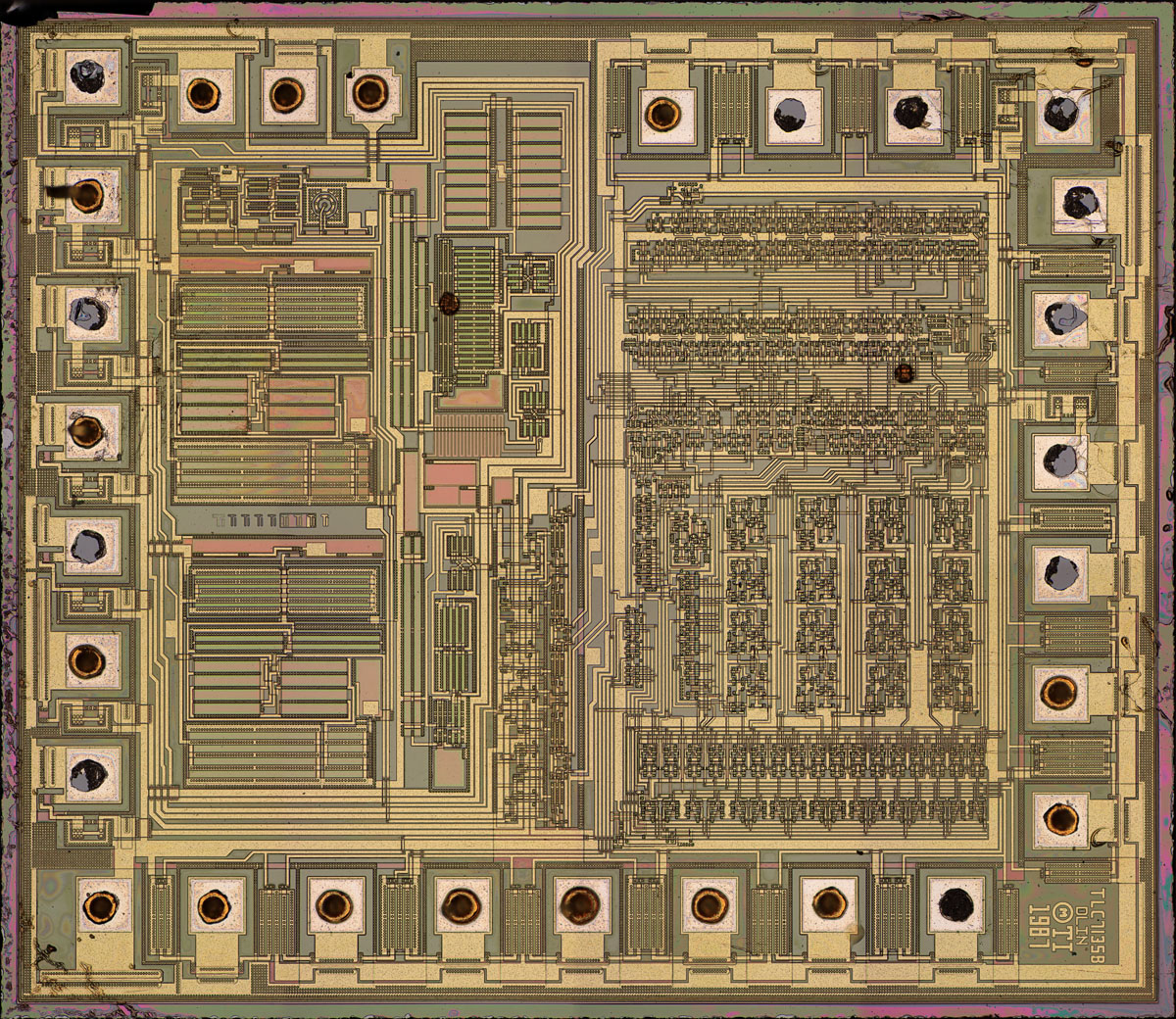

Die Abmessungen des Dies betragen 2,67mm x 2,31mm. Die Aufteilung der Schaltung ist eindeutig zu erkennen. Im linken Bereich befinden sich die verhältnismäßig großen MOSFETs, die im Rahmen der Analog-Digital-Wandlung als Analogschalter und Operationsverstärker dienen. Im rechten Bereich ist die Steuerungs- und Auswertelogik integriert.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 74MB

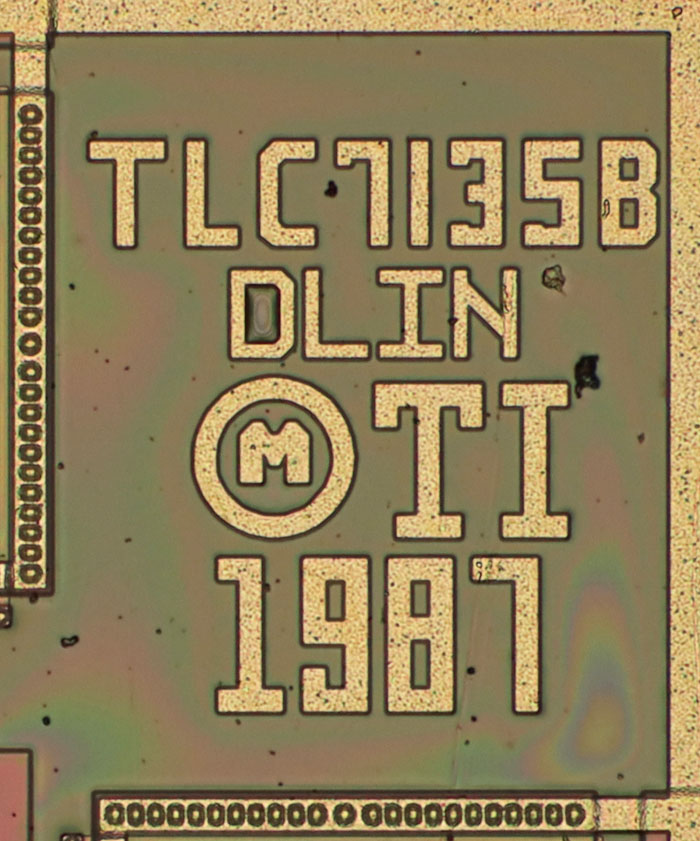

Die Beschriftung TLC7135B könnte auf eine zweite Revision verweisen. Das B könnte aber auch für eine Variante des Grunddesigns stehen. Die Zeichenfolge DLIN lässt sich nicht mit letzter Sicherheit zuordnen. Sie erinnert am ehesten an "Data Latch In", ein Steuersignal, das einem Empfänger anzeigt, dass Daten auf dem Datenbus anliegen. Der TLC7135 selbst besitzt allerdings keinen DLIN-Pin.

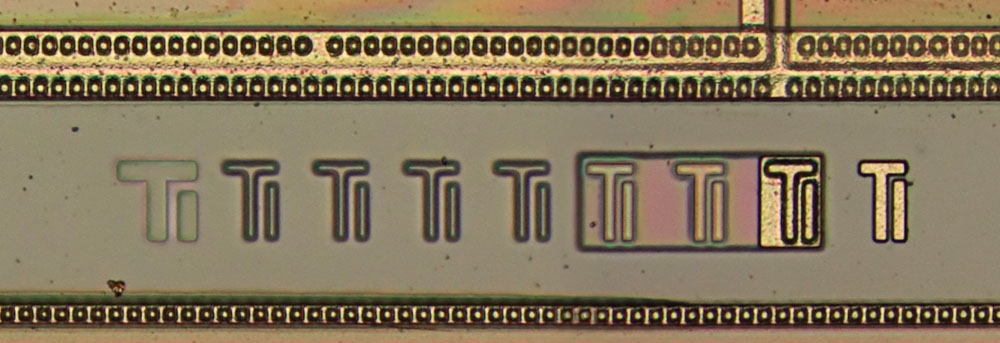

Im linken Bereich bilden einige Ti-Symbole verschiedene Masken ab.

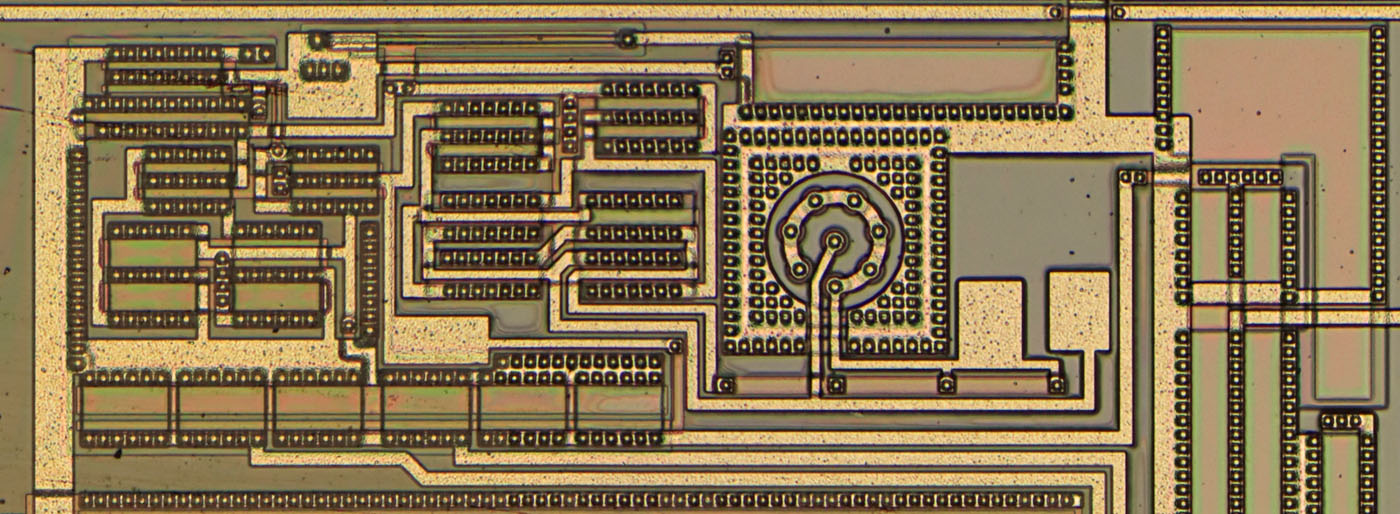

Im oberen Bereich des Analogteils ist deutlich die Bandgap-Referenzspannungsquelle zu erkennen.
