Der LT1070 ist der Vorgänger des LT1170. Die Funktionen und Spezifikationen sind bis auf kleine Details die gleichen. Lediglich die Schaltfrequenz des LT1070 liegt mit 40kHz deutlich niedriger.

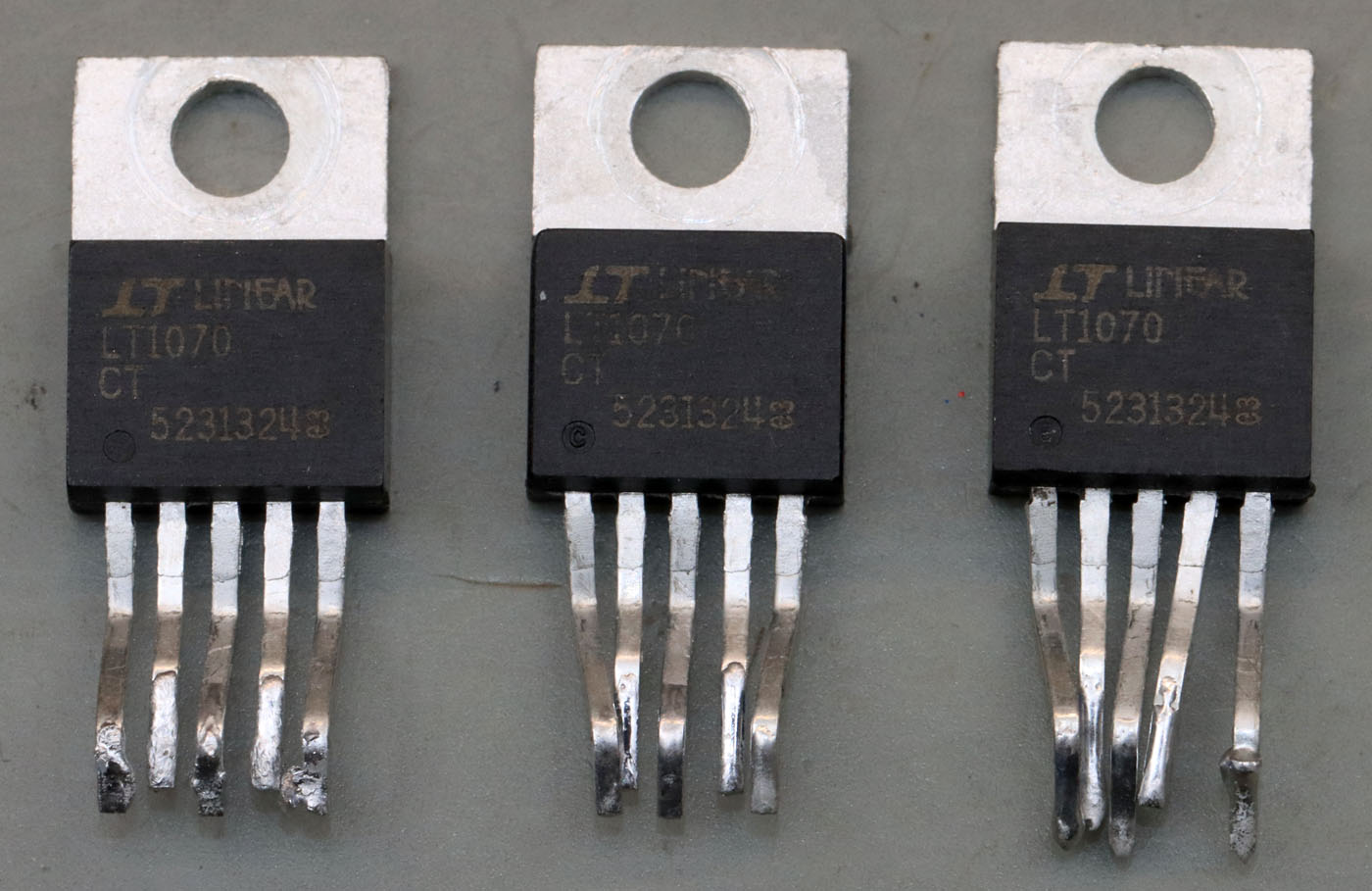

Die hier vorliegenden Bauteile sind eindeutig als Fälschungen zu erkennen. Während die aufgebrachten Zeichenfolgen gleich sind, unterscheiden sich die Gehäuseformen deutlich. Die Ecken des mittigen Gehäuses sind runder als bei den anderen beiden Gehäusen. Die runde Vertiefung in der linken unteren Ecke ist unterschiedlich tief. Im Detail ist erkennbar, dass die Oberflächen abgeschliffen wurden. Dazu kommt eine schlechte Beschriftungsqualität.

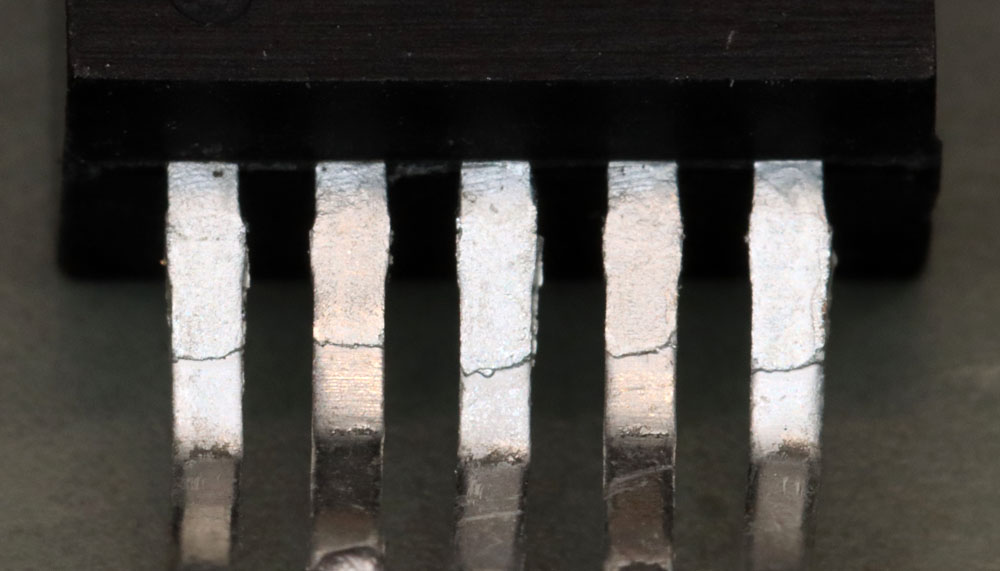

Eine besondere Auffälligkeit findet sich im Bereich der Kontaktpins. Bei TO-220 Gehäusen werden die Pins nach der Bestückung oft passend gekürzt. Will man solche Bauteile wiederverwenden, so muss man die Pins erneuern. Dazu werden die Pins kurz abgeschnitten und neue Pins auf die alten aufgeschweißt. Hat man den Prozess gut im Griff, so fällt die Modifikation nach dem Verzinnen nicht sofort auf.

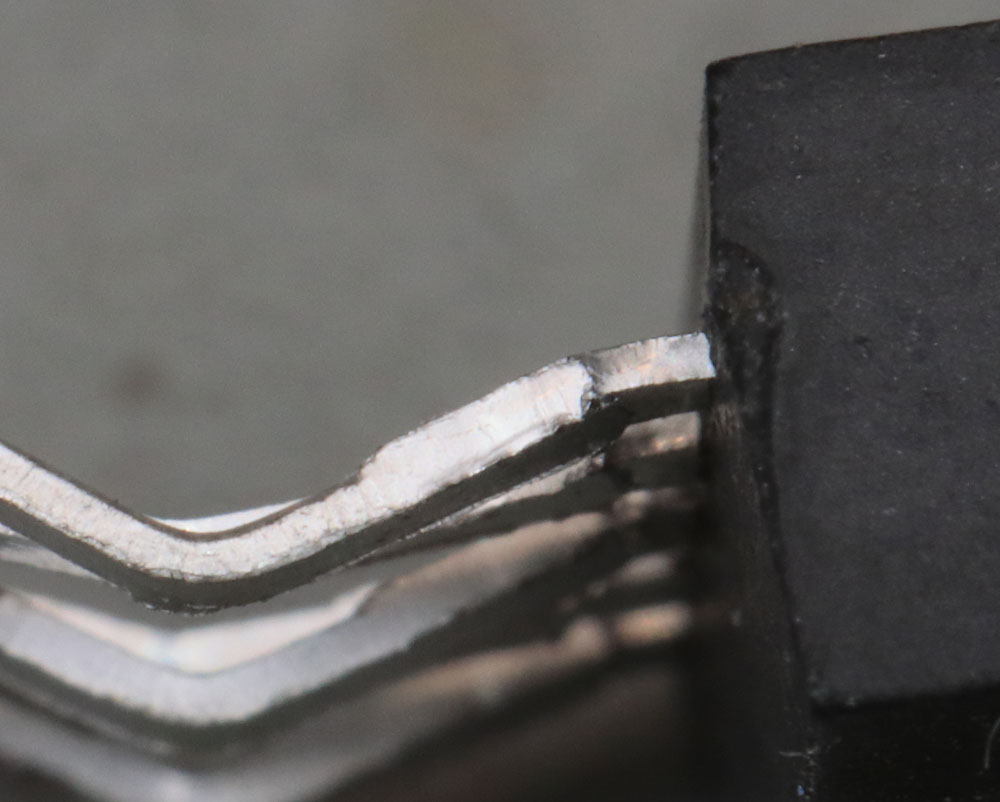

Seitlich betrachtet sind die aufeinander geschweißten Pins nur etwas dicker als ein einzelner Pin.

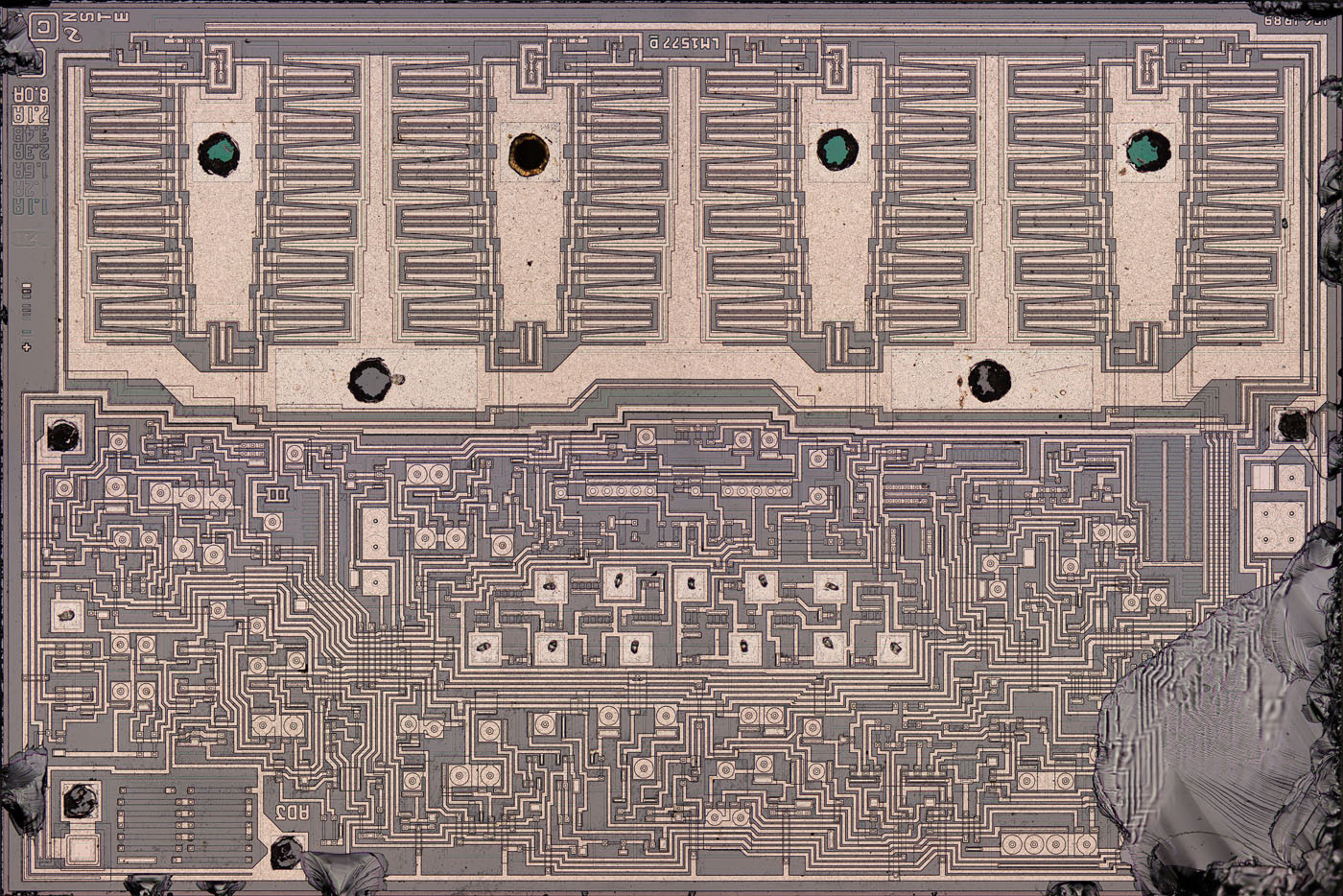

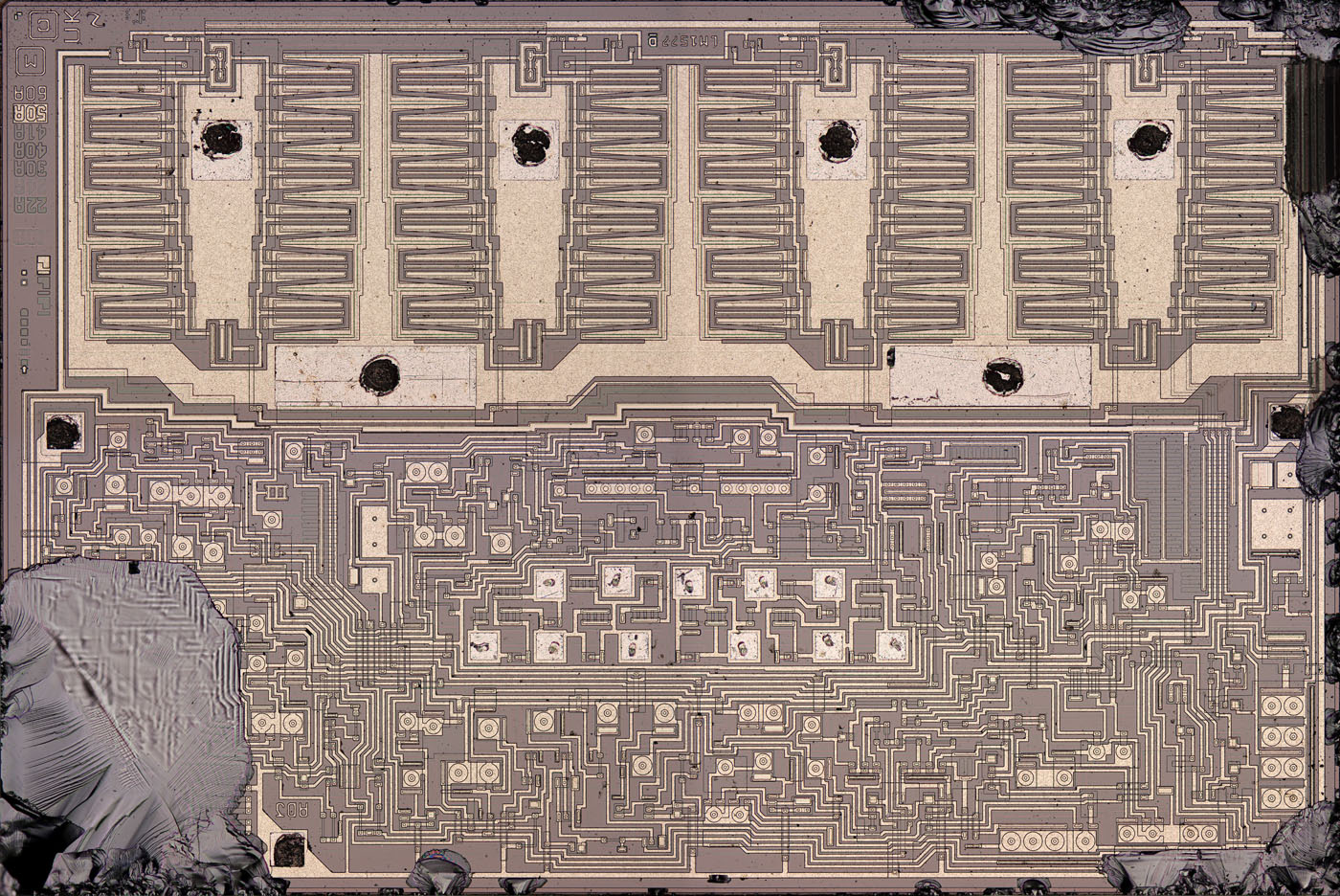

Im Gehäuse befindet sich ein Die mit den Abmessungen 4,1mm x 2,7mm. Das Die lässt sich leider nicht beschädigungsfrei aus dem Gehäuse herausarbeiten. Die wichtigsten Elemente sind aber gut genug zu erkennen.
Diese Bilder sind auch in einer höheren Auflösung verfügbar: 39MB / 36MB

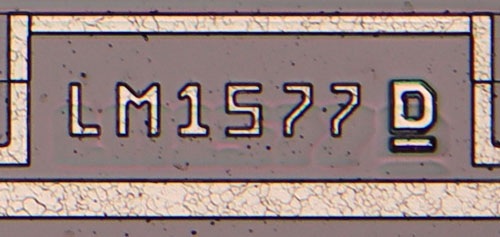

Die Beschriftung verrät, dass es sich um den Schaltregler LM1577 von National Semiconductor handelt. Der Buchstabe D könnte die Revision kennzeichnen.

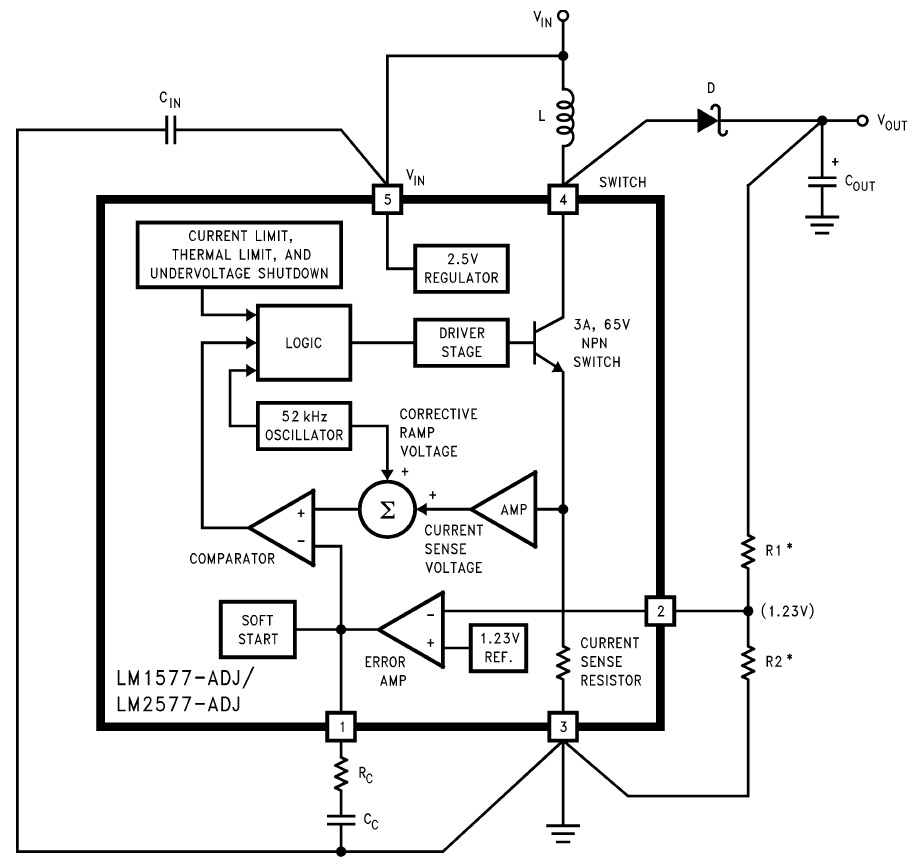

Der LM1577 ist dem LT1070 durchaus ähnlich. Die Schaltfrequenz liegt mit 52kHz etwas höher. Die maximale Eingangsspannung ist mit 40V deutlich niedriger spezifiziert und auch die Stromtragfähigkeit ist mit 3A geringer. Dazu kommen noch ein paar funktionale Unterschiede.

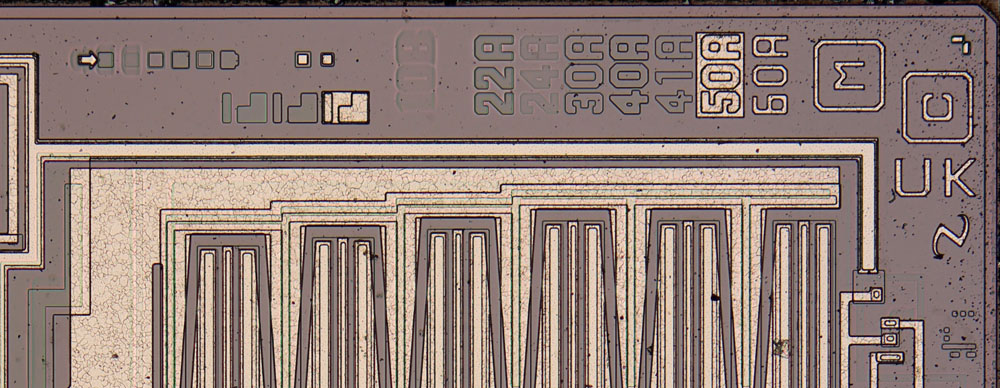

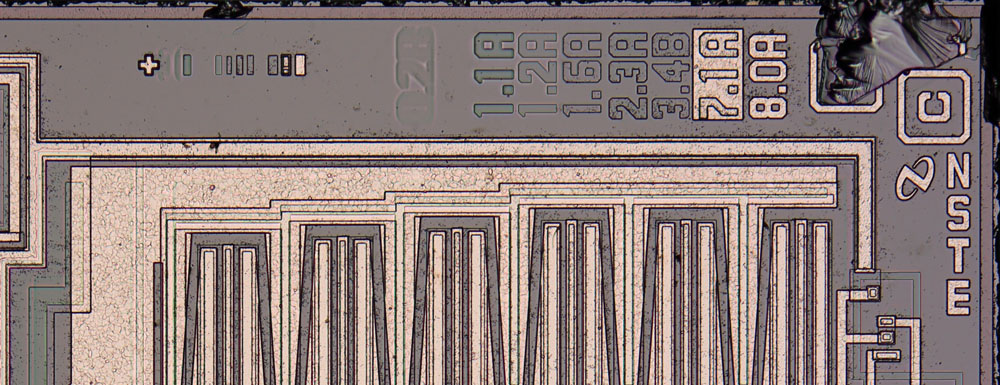

Die beiden LM1577 wurden offenbar mit unterschiedlichen Maskensätzen gefertigt. Funktionale Unterschiede sind allerdings nicht zu erkennen. Wahrscheinlich handelte es sich um verschiedene Produktionsstandorte. Der obere Schaltregler könnte in Texas gefertigt worden sein. Der untere scheint aus dem Frontend in Schottland gekommen zu sein.

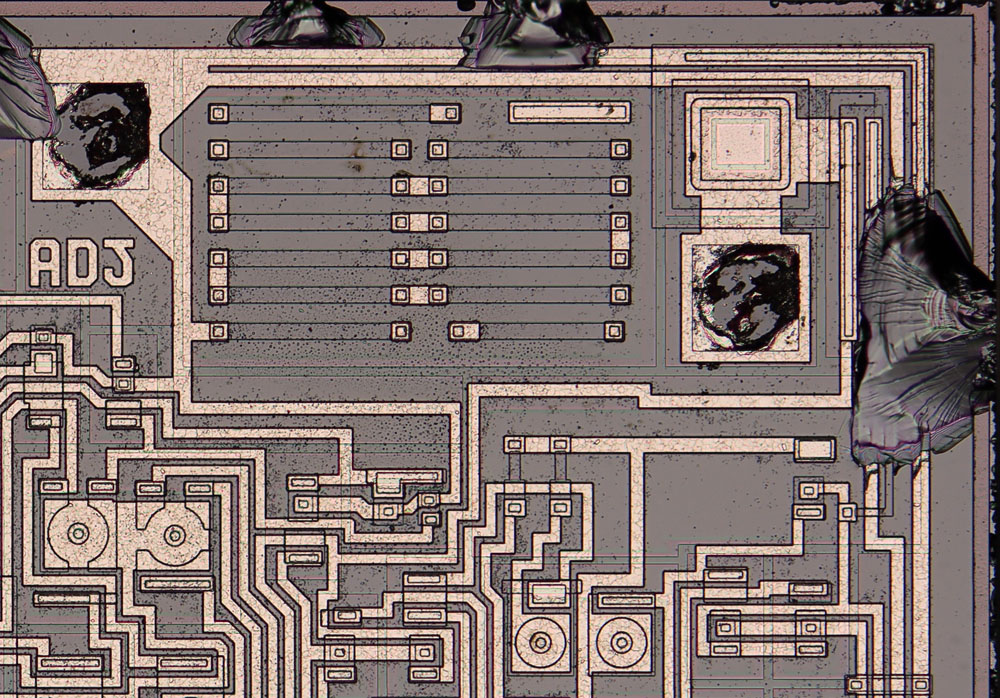

Den LM1577 kann man mit den festen Ausgangsspannungen 12V und 15V beziehen. Das hier vorliegende Modell bietet eine variable Ausgangsspannung. Passend dazu sind in der linken unteren Ecke die Buchstaben ADJ abgebildet. Dort finden sich auch die Widerstände, die für die festen Ausgangsspannung genutzt werden.

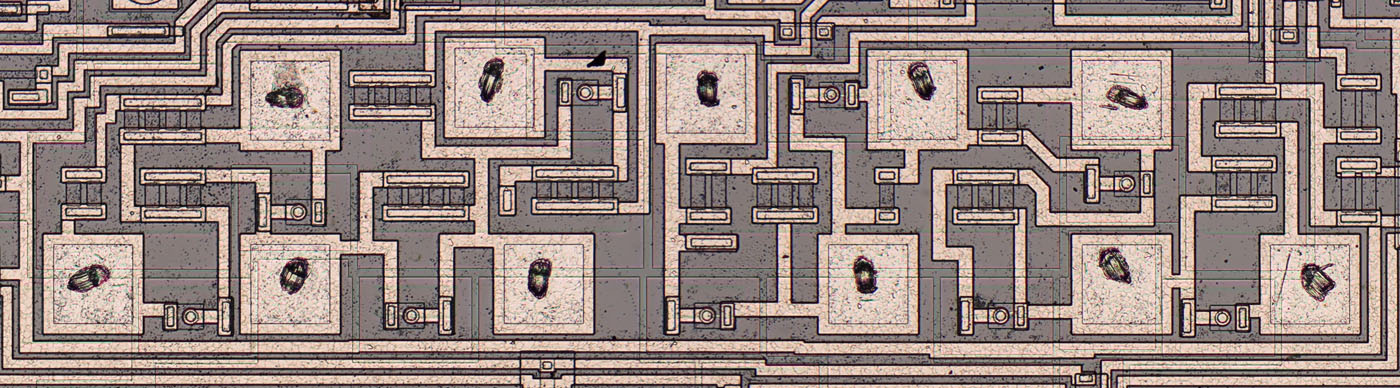

In der Mitte der Schaltung hat man eine ganze Reihe von Antifuses integriert, die es ermöglichen nach der Fertigung verschiedene Widerstände zu überbrücken.
