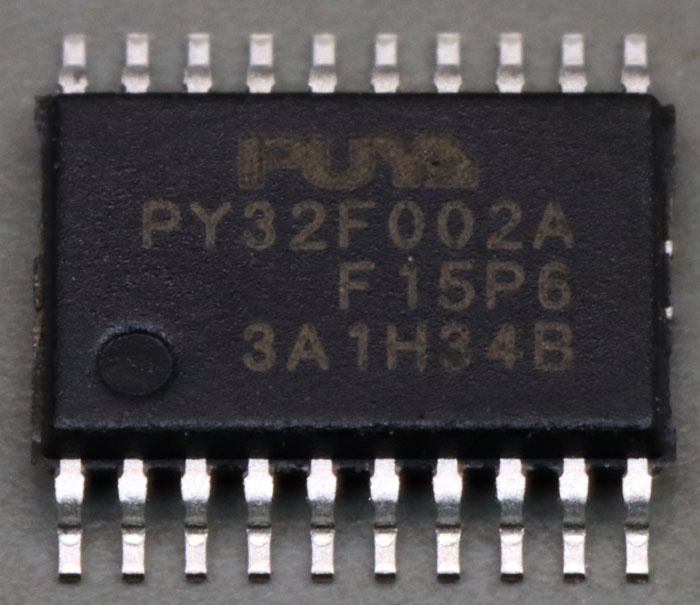

Der von Puya Semiconductor produzierte PY32F002A ist ein Mikrocontroller mit ARM Cortex-M0+ Kern. Der maximale Arbeitstakt beträgt 24MHz. Neben 20kB Flash-Speicher bietet der PY32F002A 3kB SRAM. Betreiben lässt sich der Baustein mit 1,7V bis 5,5V. Die Zeichen hinter dem Buchstaben A kennzeichnen verschiedene Varianten. Sie unterscheiden sich in der Anzahl der verfügbaren GPIOs und ADC-Kanäle und nutzen dazu passende Gehäuseformen.

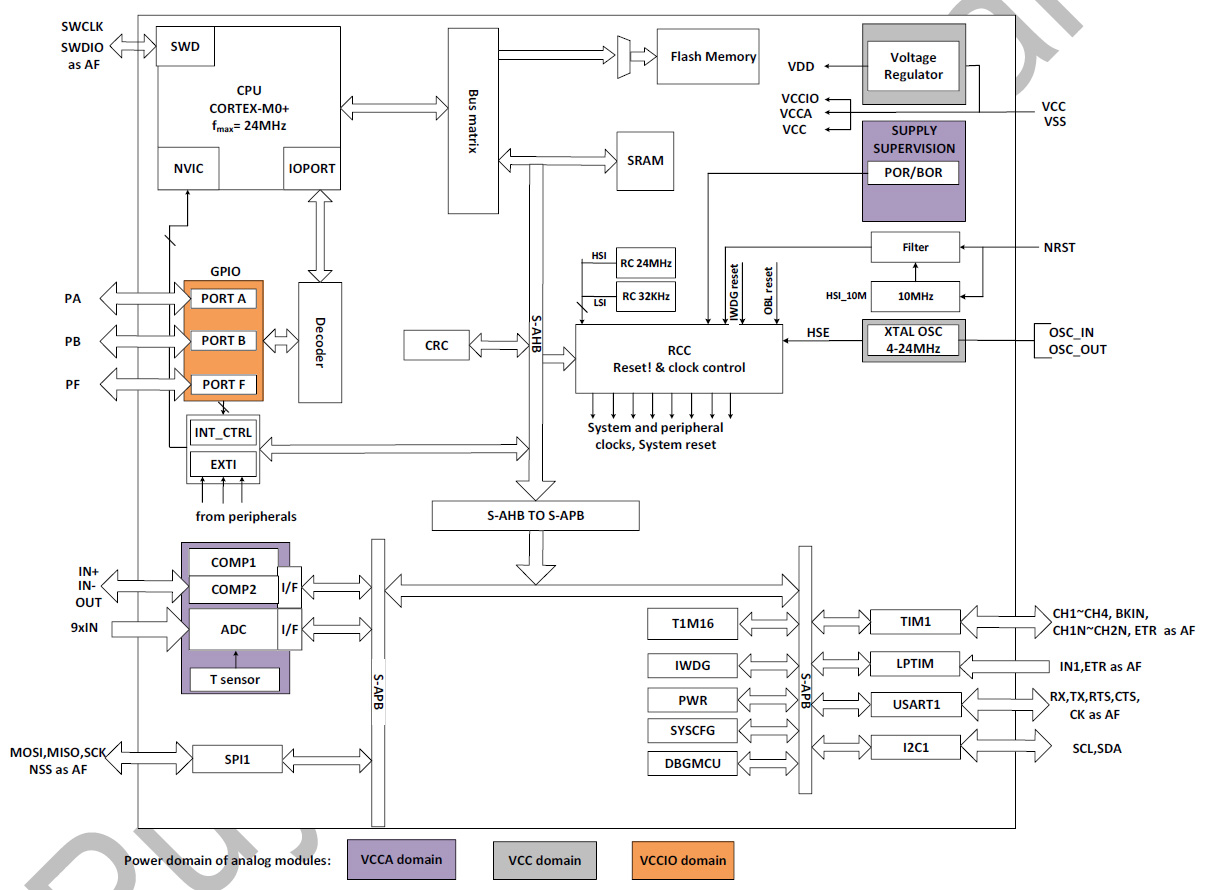

Das Datenblatt enthält ein Blockschaltbild, welches die einzelnen Funktionsblöcke zeigt.

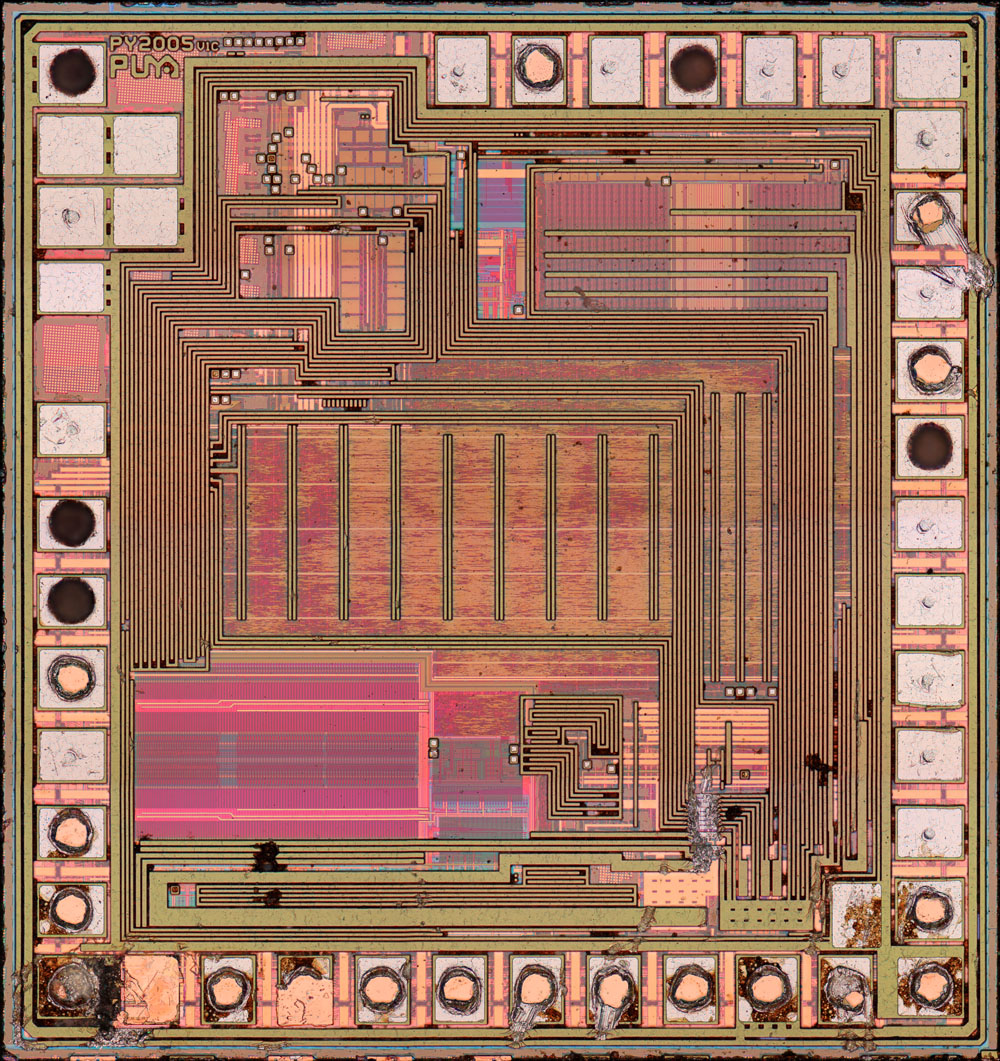

Die Abmessungen des Dies betragen 1,0mm x 1,1mm. Die verhältnismäßig dicke oberste Metalllage besitzt keine Passivierungsschicht und ist entsprechend empfindlich.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 77MB

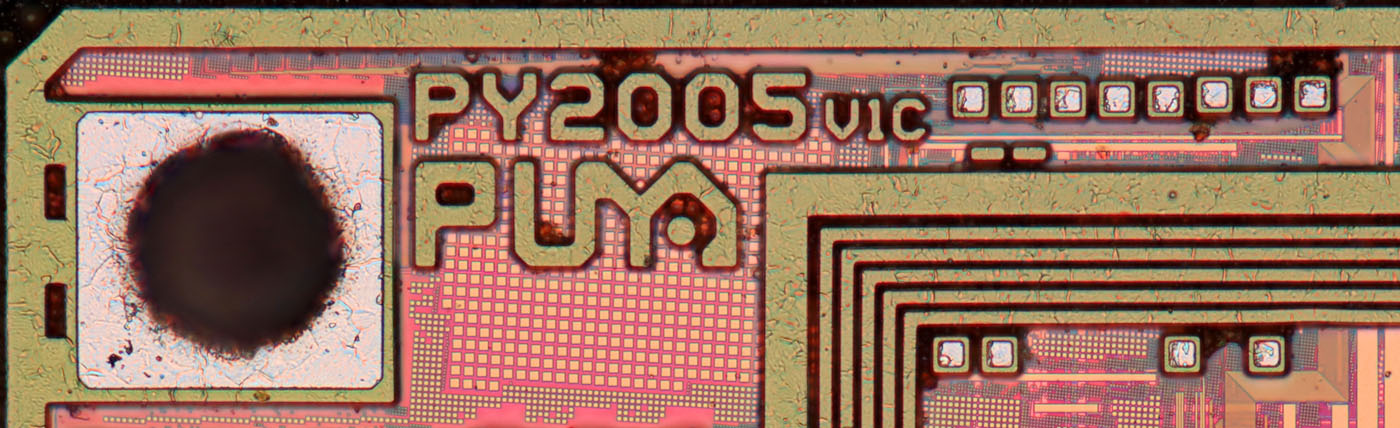

PY2005 könnte eine interne Projektbezeichnung sein, da das Jahr 2005 kaum in einem Zusammenhang mit diesem Mikrocontroller stehen kann. V1C könnte die Revision sein. Auf dem Die sind einige sehr auffällige Testpunkte verteilt.
