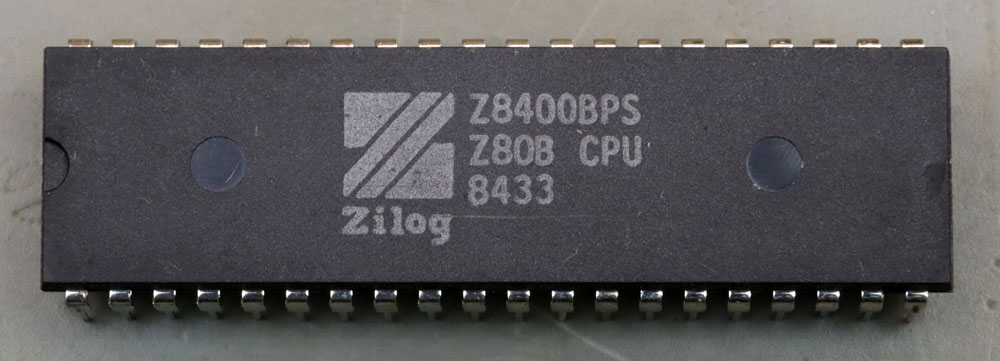

Beim Zilog Z80 handelt es sich um einen sehr weit verbreiteten Mikroprozessor. Z8400 ist die offizielle Bezeichnung. Das Datenblatt erklärt, dass es sich um eine vierte Mikroprozessorgeneration handelt. Darauf bezieht sich offenbar die Zahl 4. Die Sortierung mit dem dann folgenden Buchstaben B erlaubt Taktfrequenzen bis zu 6MHz. Parallel dazu existieren Sortierungen mit 2,5MHz, 4MHz und 8MHz. Der Buchstabe P steht für das Gehäuse und der Buchstabe S spezifiziert den Betriebstemperaturbereich von 0°C bis 70°C.

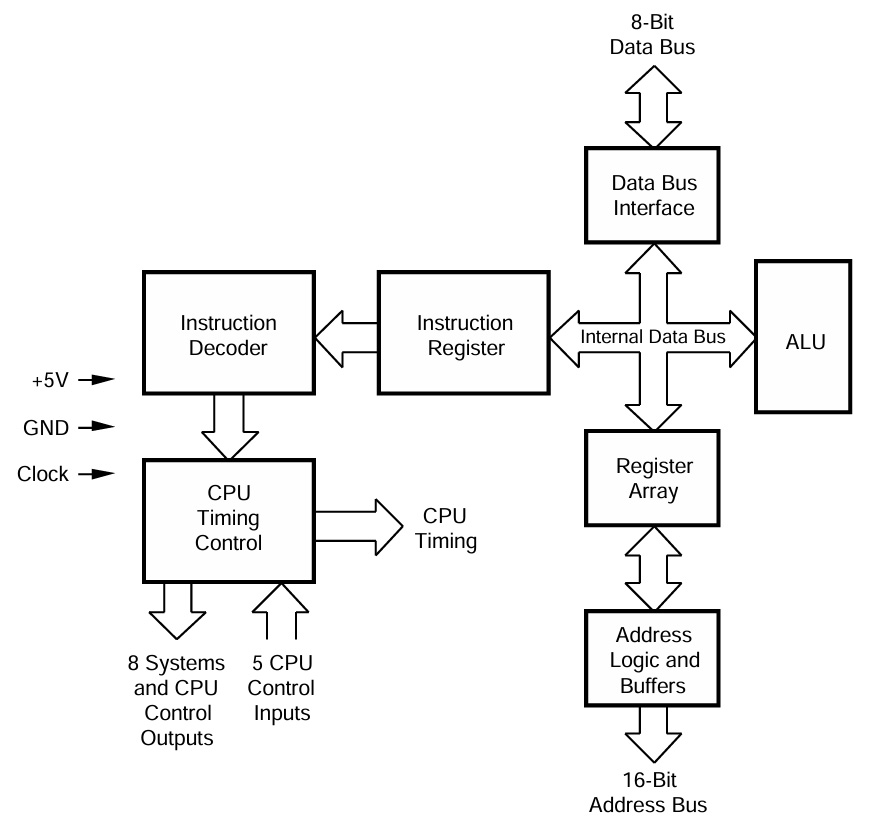

Das obige Blockdiagramm stammt aus dem Datenblatt des Z8400.

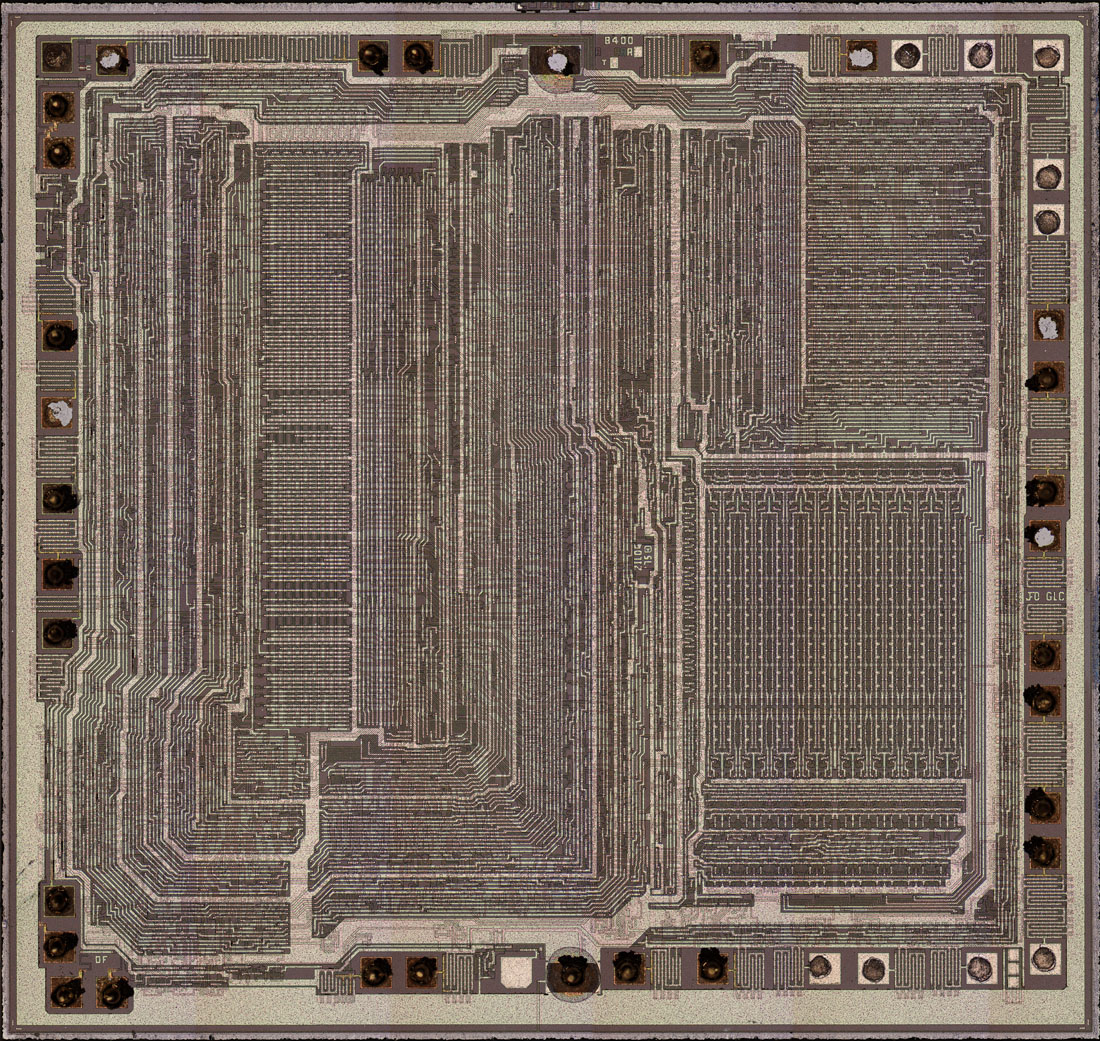

Die Abmessungen des Dies betragen 3,6mm x 3,4mm. Der Z8400 basiert auf einem NMOS-Prozess. Die CMOS-Variante des Z80 trägt die Bezeichnung Z84C00.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 119MB

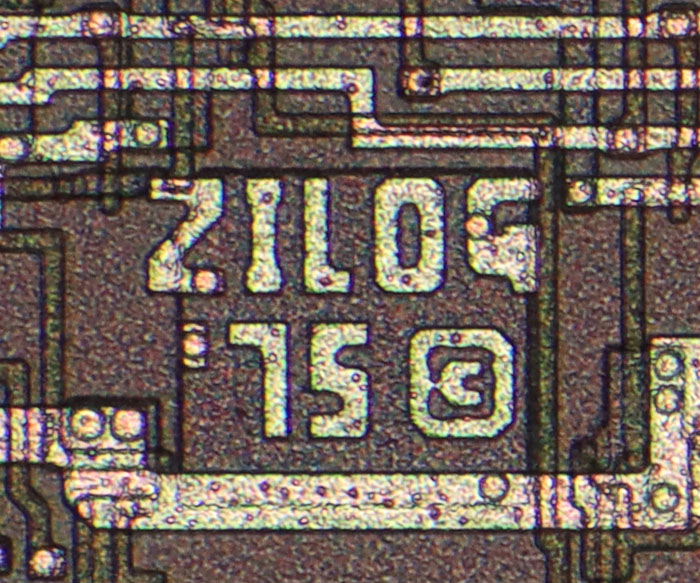

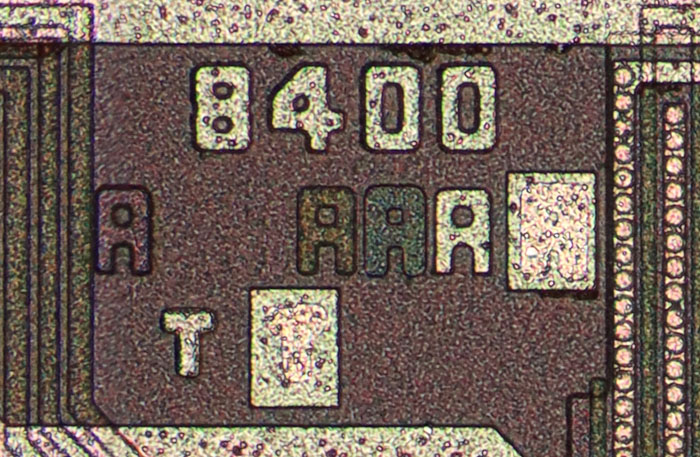

Das Design stammt von Zilog aus dem Jahr 1975. Des Weiteren findet sich auf dem Die die Zahlenfolge 8400 und die Revisionen von fünf Masken.

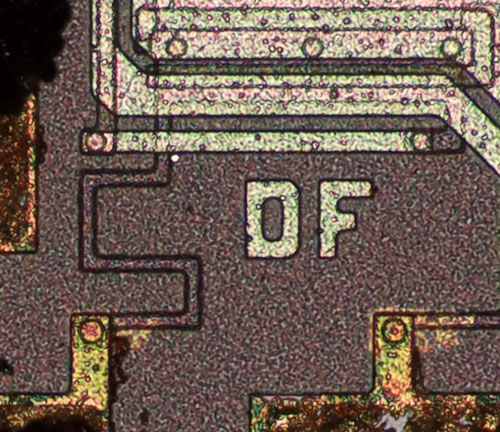

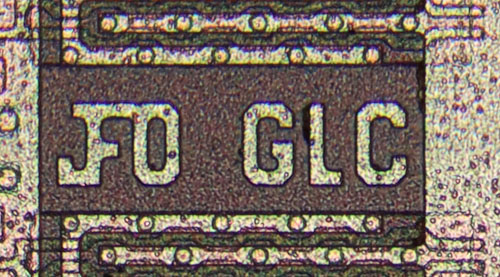

Die Zeichenfolgend DF, JFO und GLC könnten Kürzel der beteiligten Entwickler sein.

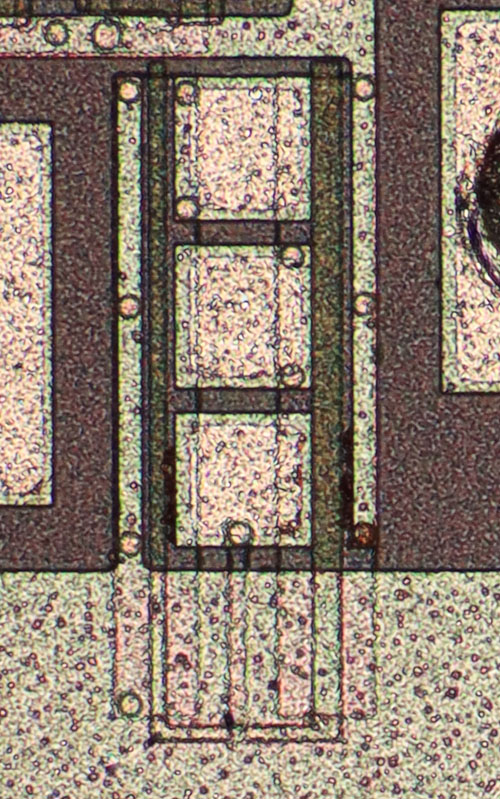

In der unteren rechten Ecke befindet sich eine interessante Teststruktur.
