Atmel ATA6663

ATA6663

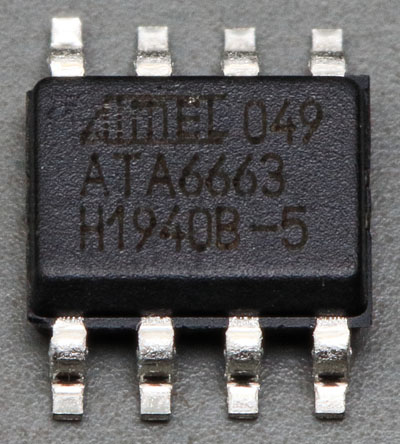

Der ATA6663 ist ein von Atmel entwickelter LIN-Transceiver. Das Datenblatt enthält ein Blockschaltbild, das die Funktionsweise des Transceivers aufzeigt.



ATA6663 Die

ATA6663 Datenblatt Blockschaltbild

Die Abmessungen des Dies betragen 1,65mm x 1,24mm.



ATA6663 Die Detail

Im unteren Bereich des Dies finden sich die Bezeichnungen LINIPSMASTER und ATA6663. Die restlichen Zeichen könnten Revisionen dokumentieren.

An der unteren Kante ist die Dokumentation von 13 Masken zu erahnen. Es kamen mindestens zwei, wahrscheinlich sogar drei Metalllagen zum Einsatz.



ATA6663 Die Detail

In der oberen rechten Ecke sind weitere Zeichenfolgen abgebildet, die eine interne Projektbezeichnung darstellen könnten.

Unter der großen Struktur findet sich ein Streifen mit einigen Symbolen, die wahrscheinlich dazu dienen die Qualität des Fertigungsprozesses zu bewerten.



ATA6663 Die Analyse

Die Pins des Bausteins lassen sich einigermaßen gut den Bondpads zuordnen. Das Bondpad 1 (RXD) ist deutlich markiert. Das Die bietet ein Bondpad mehr als das Gehäuse Pins besitzt. Auch dieses Bondpad wurde kontaktiert. Vielleicht handelt es sich um einen optionalen Eingang, der hier mit dem Massepotential verbunden wurde. Zusätzlich finden sich zwei Testpads auf dem Die.



ATA6663 Die Detail

Die Versorgung VS (unten) ist über massive Strukturen der obersten Metalllage mit dem LIN-Bondpad (oben) verbunden. Oben links findet sich eine massive Verbindung zum Rahmen, der das Massepotential führt.



ATA6663 Die Detail

Die Strukturen an den Pins INH (unten) und RXD (oben) sind ebenfalls sehr massiv.



ATA6663 Die Detail

Der TXD-Pin (links) führt zu einer breiten Struktur, die an das Masse-Potential angebunden ist. Der Pull-Down-Widerstand an diesem Pin beträgt laut Datenblatt typischerweise 250kΩ. Um diesen Widerstand darstellen zu können, sollte keine derart große Struktur notwendig sein. Damit scheint es wahrscheinlicher, dass hier der Transistor zu sehen ist, der den TXD-Pin mit dem Masse-Potential verbindet.



ATA6663 Die Logik

Hier ist der größere der zwei Logik-Bereiche zu sehen, der mit Sicherheit die Steuerungslogik des Bausteins enthält. Die wirr erscheinenden dünnen Leitungen verbinden die Logikzellen, die darunter liegen, in der Art, dass sie das gewünschte Verhalten darstellen.
