Der BK1080 wurde von Beken entwickelt, einer chinesischen Firma ohne eigener Fab. Es handelt sich um einen vollintegrierten FM-Empfänger. Die integrierte Schaltung enthält die notwendigen HF-Schaltungsteile, in denen das Antennensignal passend verstärkt und die Frequenz mit Hilfe eines PLL-Oszillators heruntergeteilt wird. Nach einer Digitalwandlung erfolgt die Selektion der gewünschten Frequenz und die Demodulation. Zwei Digital-Analog-Wandler versorgen direkt zwei Kopfhörer. Ein integrierter Spannungswandler ermöglicht eine Versorgung aus 2,7V bis 5,5V. Gesteuert wird der BK1080 über eine Busschnittstelle.
Das Datenblatt zeigt eine typische Applikation. Der BK1080 ist neben dem SOP-16 Gehäuse auch in den Gehäusevarianten SOP-8, TSSOP-16, QFN-20 und QFN-24 verfügbar. Die Schaltung nutzt das Kabel der Kopfhörer als Antenne.

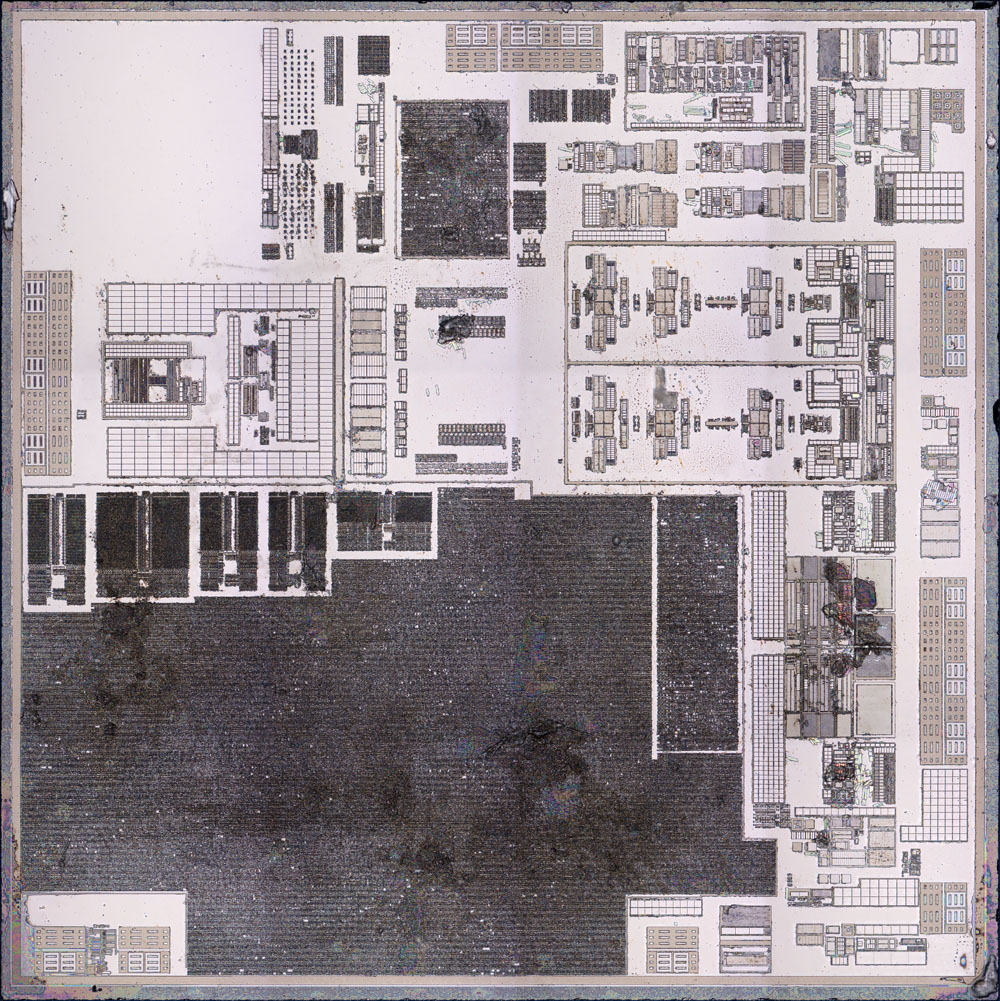

Alle Funktionen hat man auf ein Die mit einer Kantenlänge von 1,1mm integriert. Der HF-Schaltungsteil befindet sich offensichtlich in der oberen linken Ecke. Die symmetrischen Strukturen, die sich darunter über die komplette Breite erstrecken, könnten rechts die zwei Analog-Digital-Wandler des HF-Teils und links die zwei Digital-Analog-Wandler mit ihren Ausgangsverstärkern enthalten. Unter den großen Metallflächen im unteren Bereich befindet sich wahrscheinlich die Steuerungslogik.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 12MB
Die Strukturen sind zu klein, um sie vollständig auflösen zu können.
