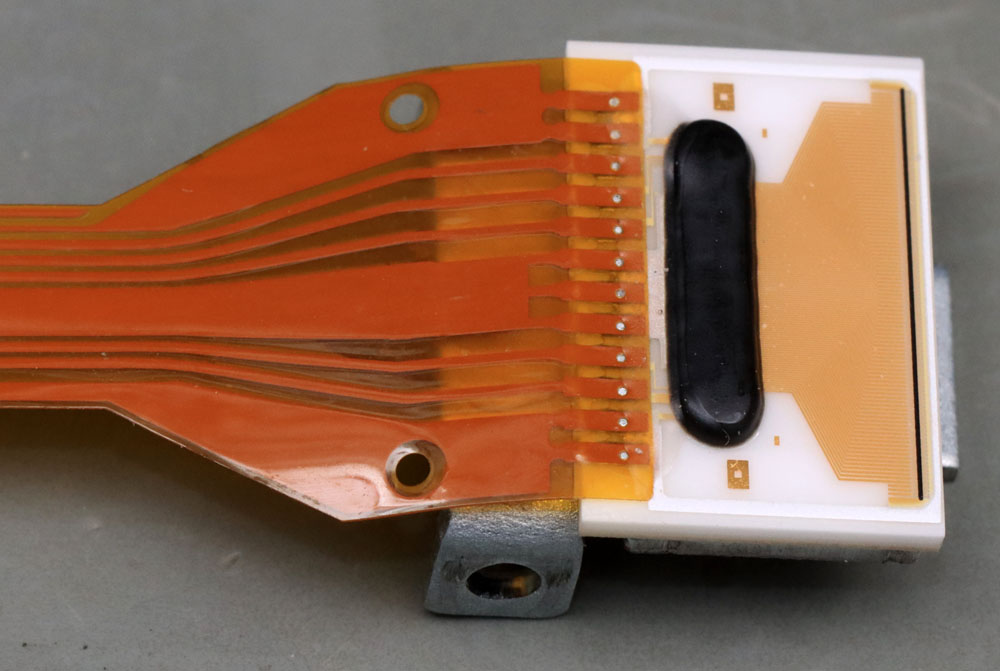

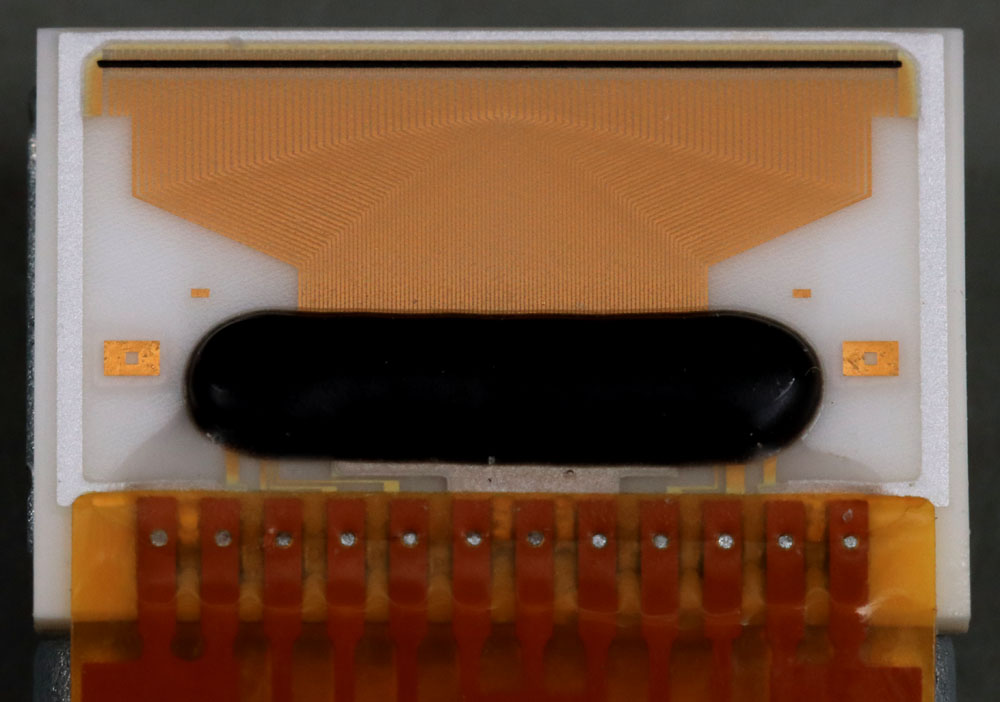

Hier ist der Druckkopf eines Fichero Label-Druckers zu sehen. Der Druckkopf basiert auf einem Keramikträger. Die Steuerung erfolgt über eine flexible Platine. Unter dem breiten, schwarzen Streifen befindet sich ein integrierter Schaltkreis, der die thermischen Elemente an der oberen Kante des Keramikträgers ansteuert. 96 Leitungen führen zu dieser Kante. Auf jeder Seite befinden sich drei Leitungsstreifen, die nicht kontaktiert sind.

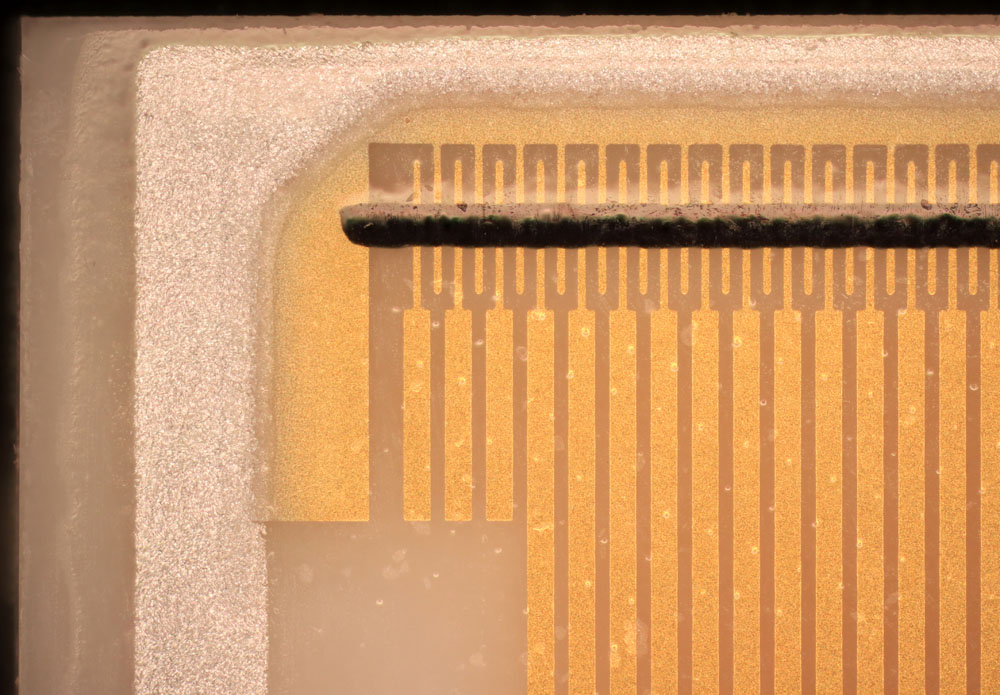

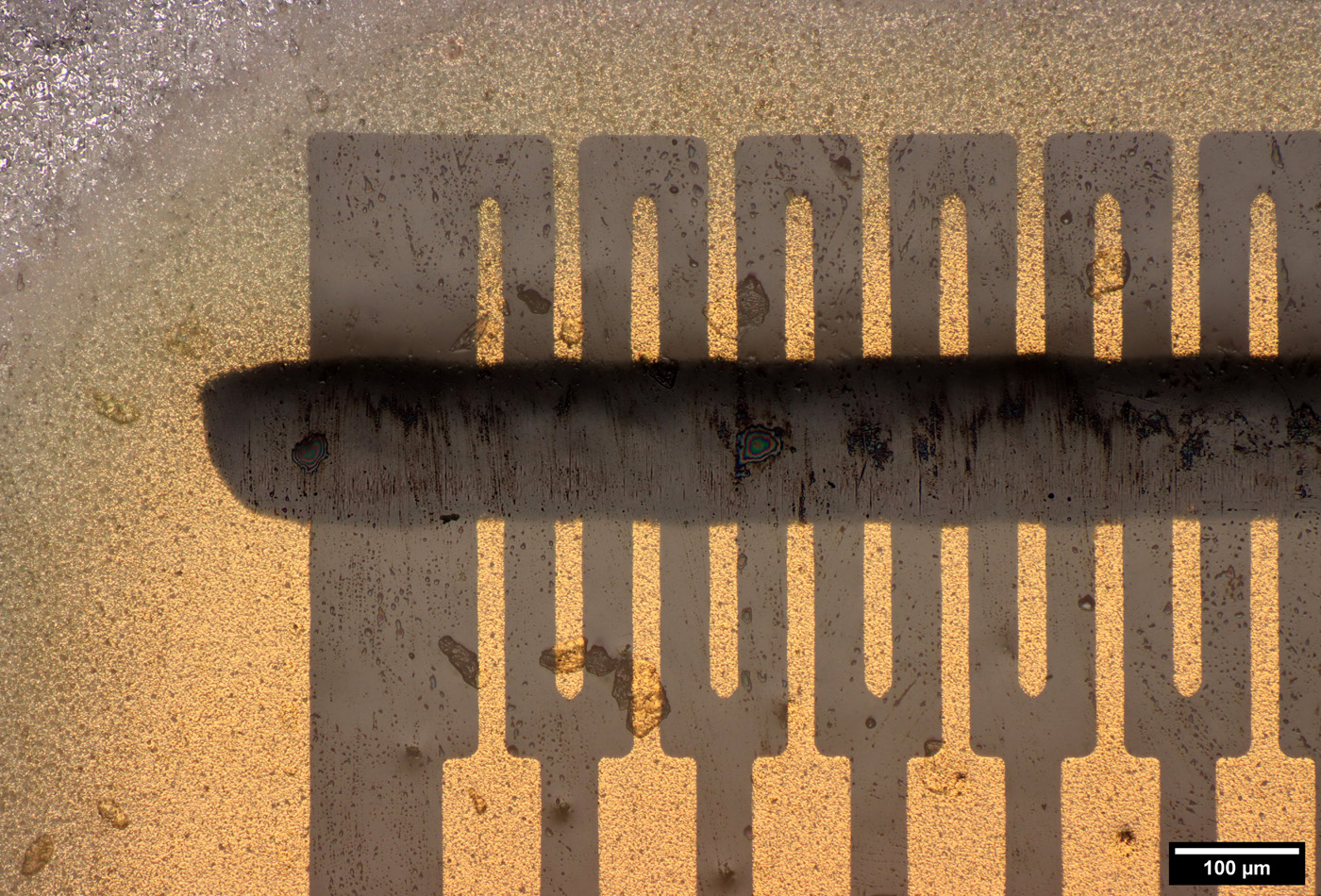

Der Keramikträger ist mit einer durchsichtigen Schutzschicht überzogen. Wo sich die Heizelemente befinden, ist eine zusätzliche, schwarze, dünne Schutzschicht aufgetragen. Diese Schutzschicht ist sehr stabil. Sie lässt sich weder mit Lösungsmitteln anlösen noch thermisch umsetzen. Es könnte sein, dass das schwarze Material selbst das Heizelement ist. Mit einer Auflösung von 200DPI ist ein Pixel 127µm groß. Das könnte mit diesem Streifen durchaus darstellbar sein.

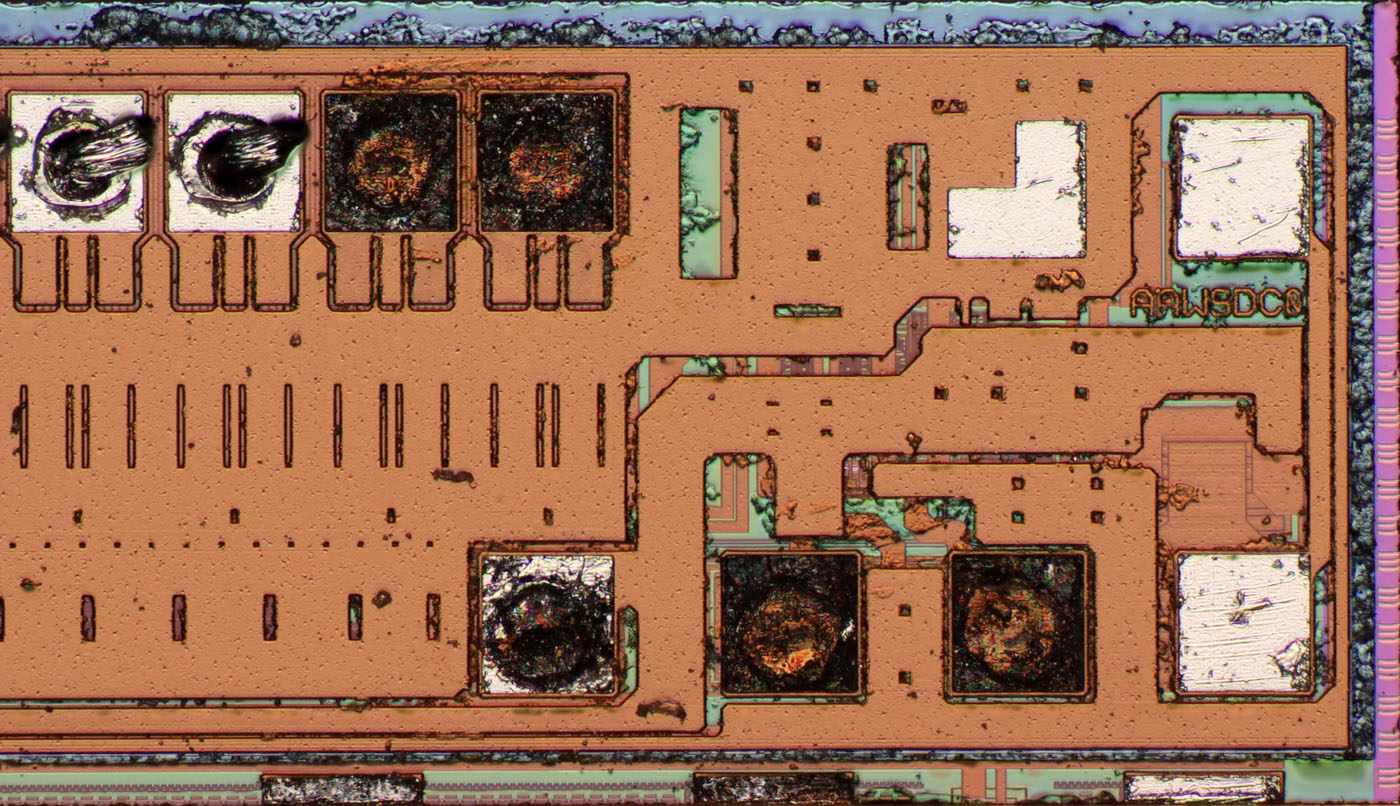

Das Seitenverhältnis des Steuerschaltkreises ist mit 3,67mm x 0,18mm sehr speziell. An der oberen Kante befinden sich die vielen Kontakte zur Ansteuerung der Heizelemente. An der unteren Kante wird ein Potential mit mehreren Bonddrähten kontaktiert. Dabei handelt es sich mit Sicherheit um das zugehörige Versorgungspotential. An den äußeren Kanten scheinen sich die Bondpads zu befinden, über die der Baustein gesteuert wird.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 9MB
Ein Hersteller oder eine Modellbezeichnung findet sich nicht auf dem Die. Im rechten Bereich ist lediglich die Zeichenfolge AAWSDC0 abgebildet. Die Schaltungsblöcke werden von der massiven obersten Metalllage verdeckt.
