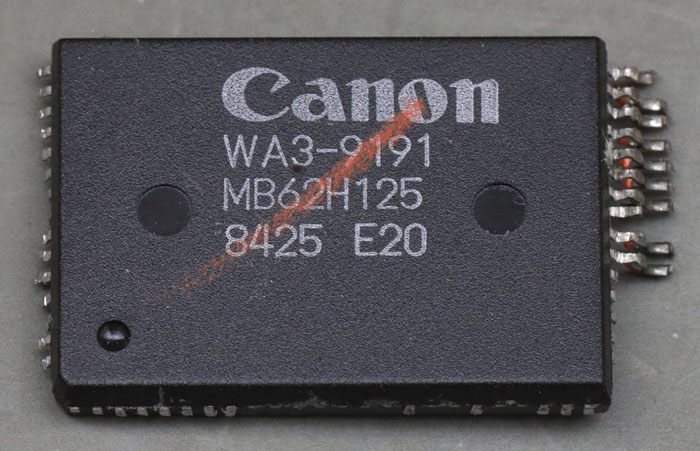

Der hier dokumentierte Baustein befand sich in einer Canon S-60 Schreibmaschine. Deren Hauptplatine ist im Rahmen des MB8851 abgebildet. Die Beschriftung verrät direkt, dass es sich um ein Fujitsu MB62H125 Gatearray handelt.

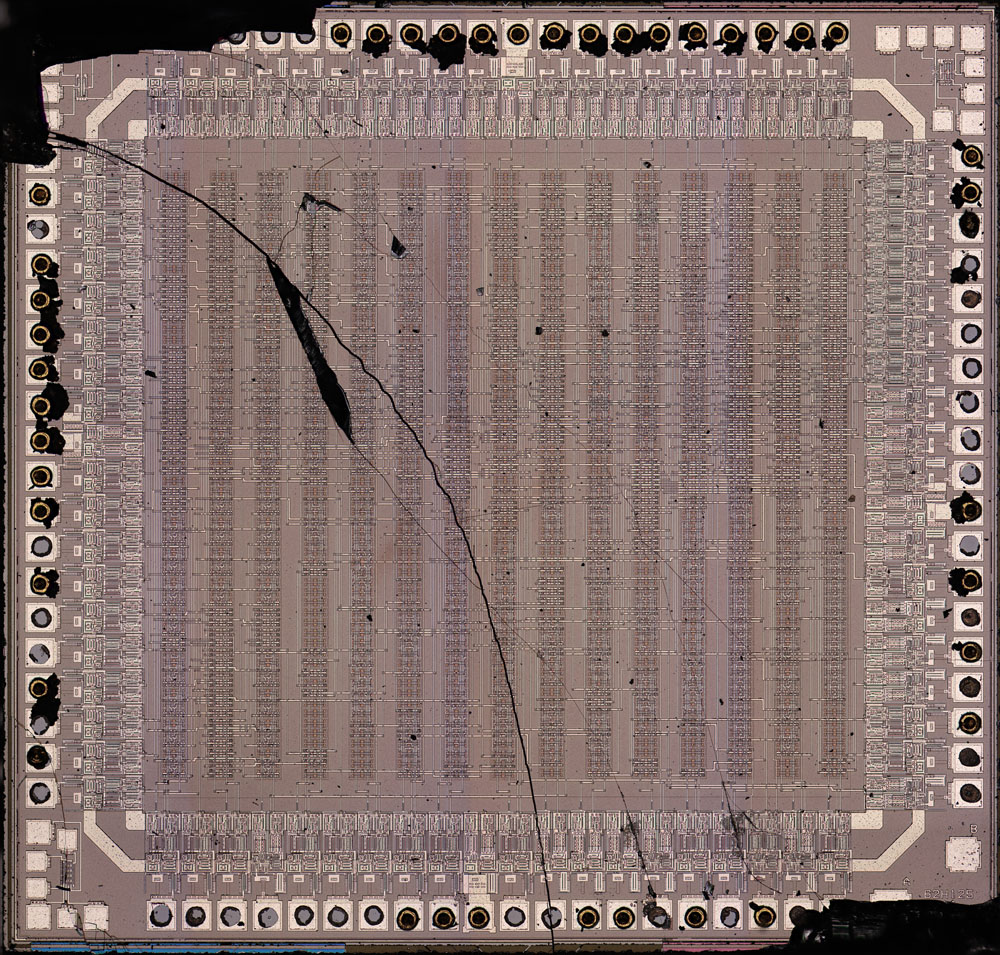

Das Die wurde bei Freilegen leider stark beschädigt. Die Abmessungen betragen 4,7mm x 4,5mm. Man erkennt sofort die für ein Gatearray typischen Strukturen.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 78MB

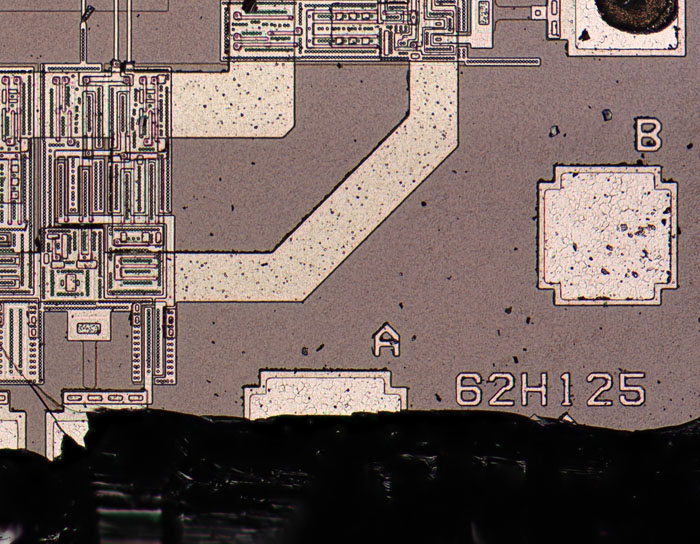

In der rechten unteren Ecke ist gerade noch die Bezeichnung 62H125 erhalten geblieben.

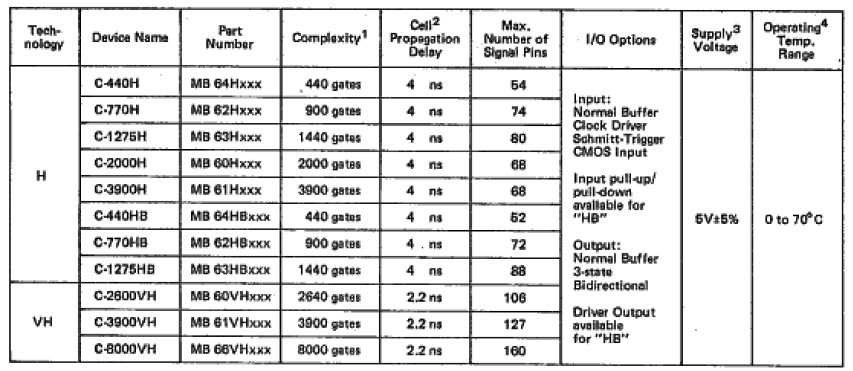

Das MB62H125 Gatearray kann bis zu 900 Gatter darstellen und gehört zur Technology H, deren Geschwindigkeit mit Schottky-TTL vergleichbar ist.

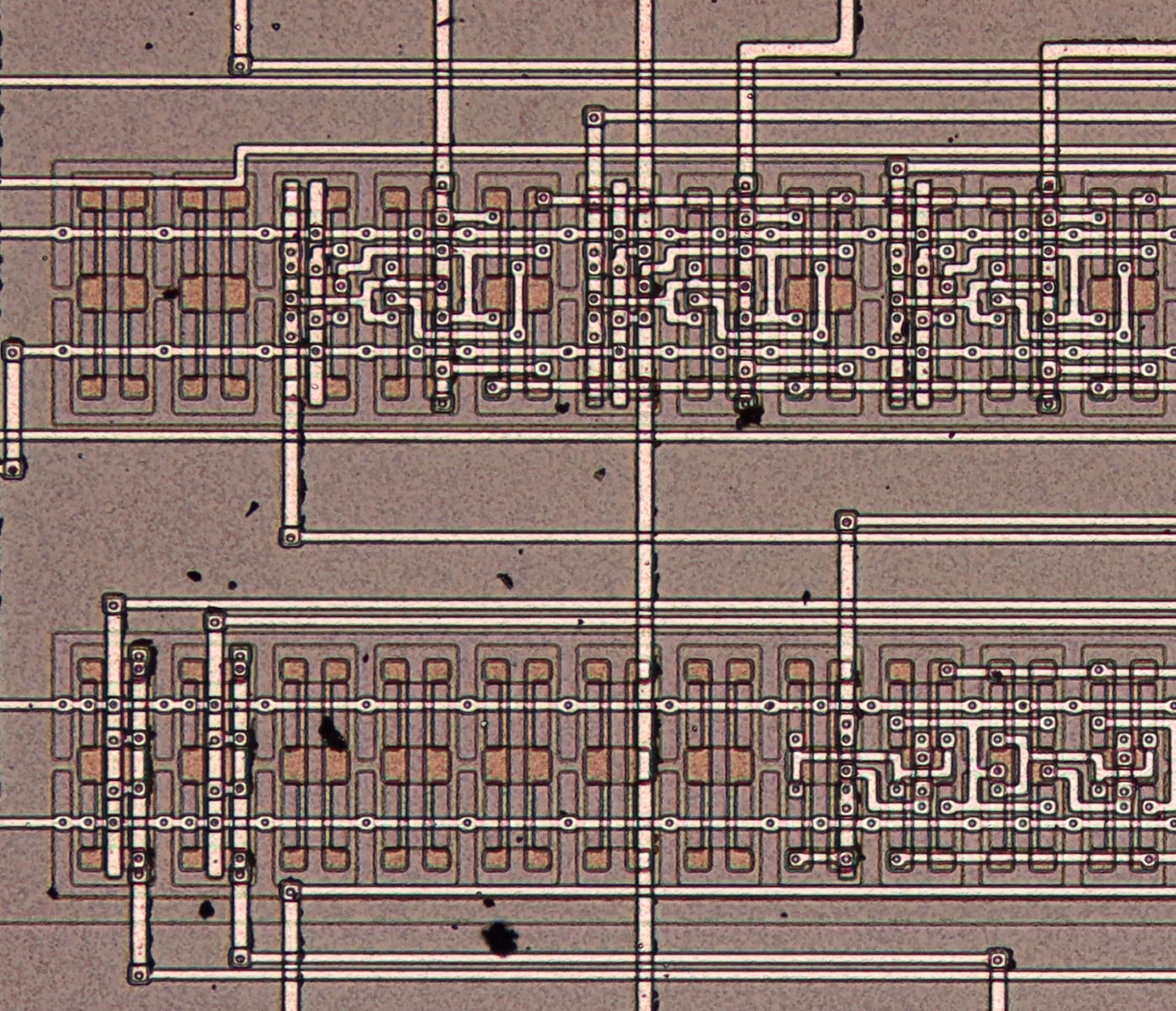

Der Aufbau der grundlegenden Elemente ist gut zu erkennen. Zwei Polysiliziumstreifen stellen die Gateelektroden von vier MOSFETs dar. Jeweils zwei P-Kanal- und zwei N-Kanal-MOSFETs bilden ein miteinander verbundenes Paar. Zur anwendungsspezifischen Verdrahtung wurden zwei Metalllagen genutzt. Mit einem unbeschädigten Die wäre es grundsätzlich denkbar die Schaltung vollständig zu analysieren.

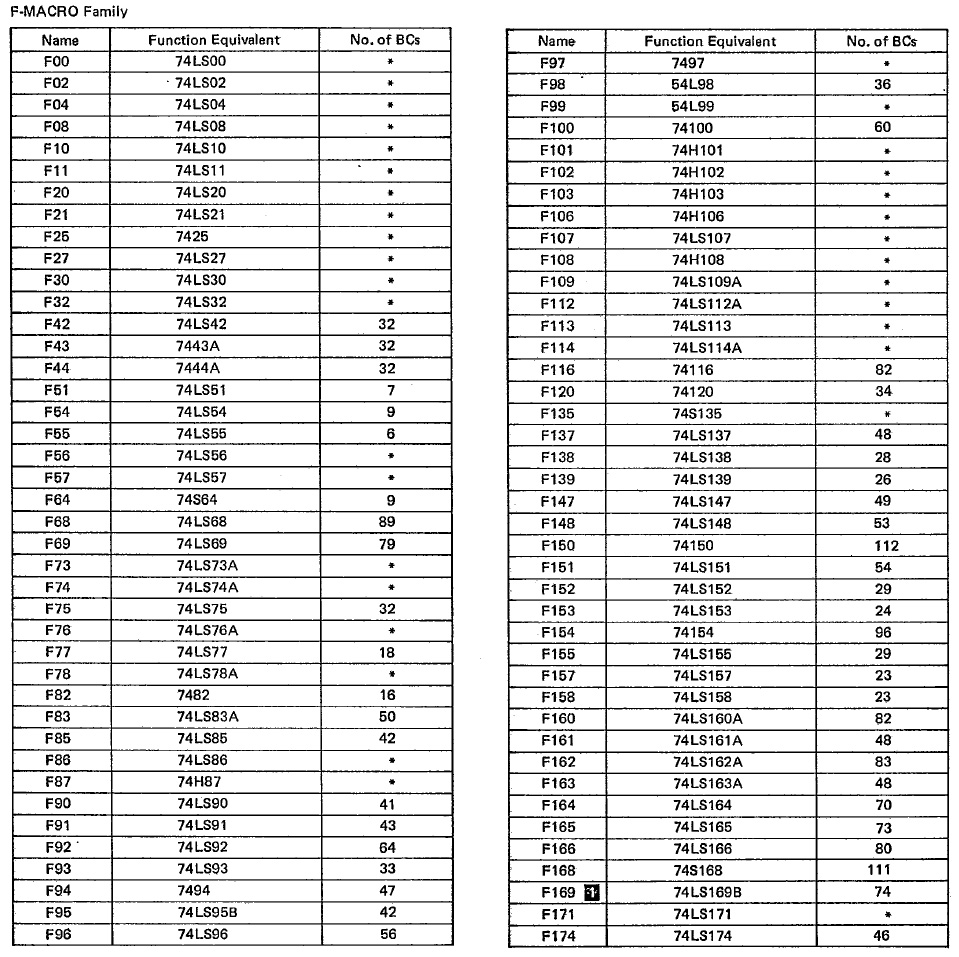

Für die Gatearrays dieser Familie existiert eine Tabelle mit Makros, die verschiedenen 74-Logik-Elemente abbilden. Interessant ist, dass hier mit dokumentiert wurde wie viele Basiszellen (BCs) notwendig sind, um die jeweilige Logik darzustellen. Der 16:1-Multiplexer 74150 belegt beispielsweise 112 Basiszellen.
