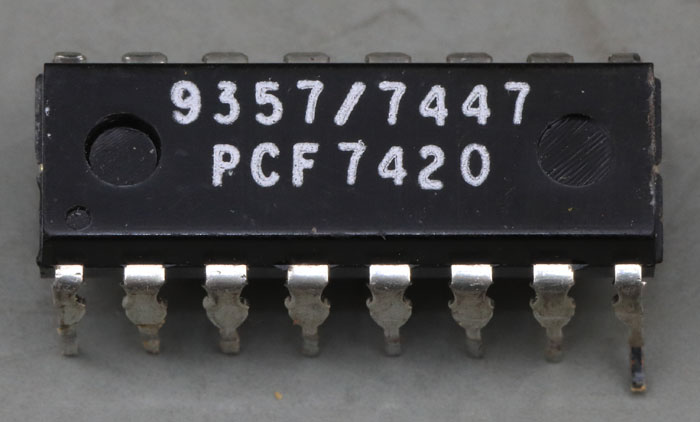

PCF ist ein für Philips typisches Kürzel. Man könnte meinen, dass die Bezeichnung des Bausteins PCF7420 lautet. 7420 würde im Rahmen der üblichen Logikgatter-Bezeichnungen für zwei NAND-Gatter stehen. Tatsächlich handelt es sich hier aber um einen BDC / 7-Segment Decoder. Folglich ist die Zahlenfolge 7447 die Bezeichnung des Bausteins. Auf Grund der Herkunft kann man davon ausgehen, dass 7420 der Datecode ist. 9357 ist die Bezeichnung, unter der Fairchild diese Logikfunktion geführt hat.

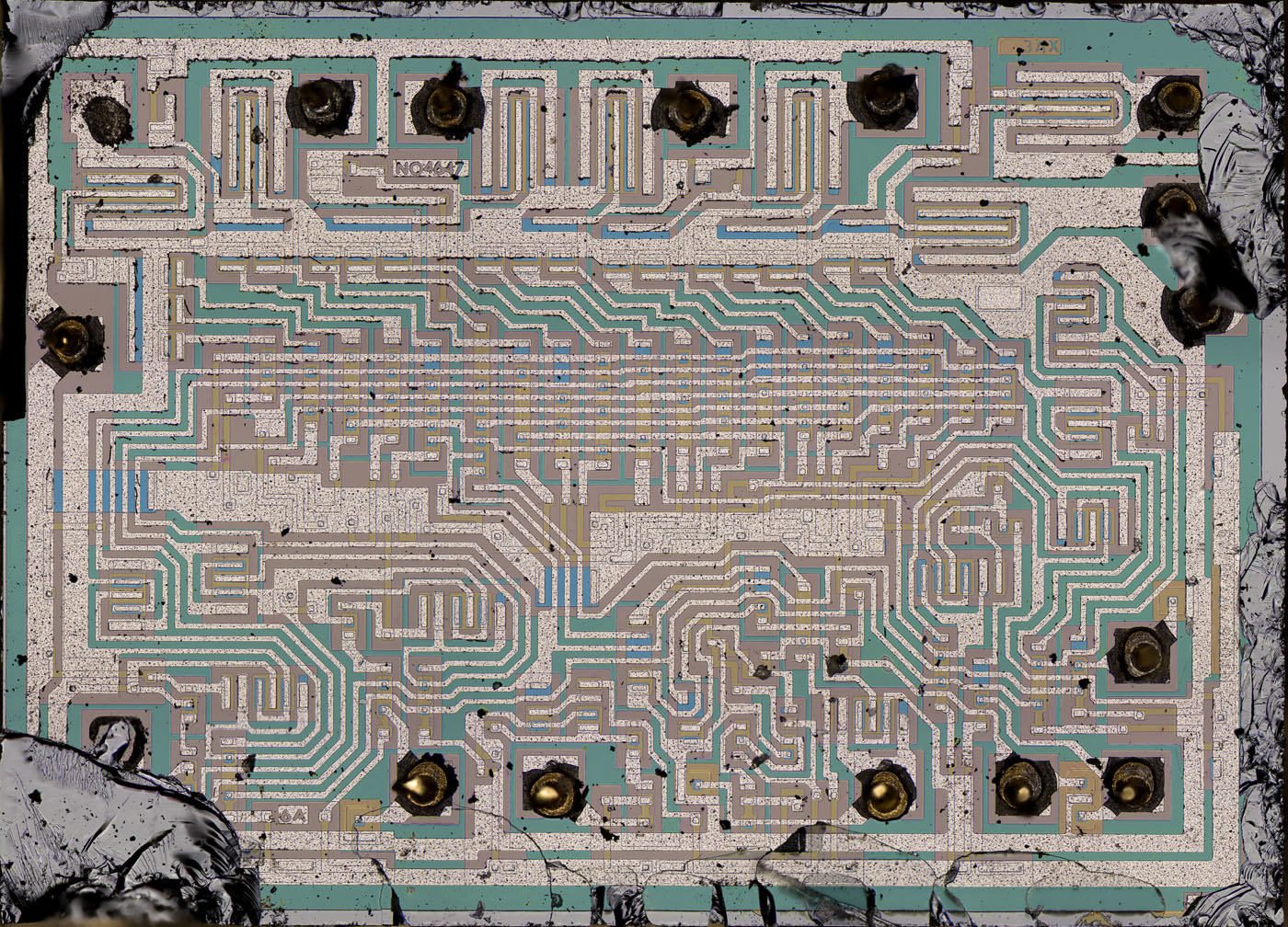

Das Die wurde leider etwas beschädigt. Die Abmessungen betragen 2,35mm x 1,69mm. Die Schaltung ähnelt dem D146 / D147 HFO und ist in diesem Rahmen genauer beschrieben.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 50MB

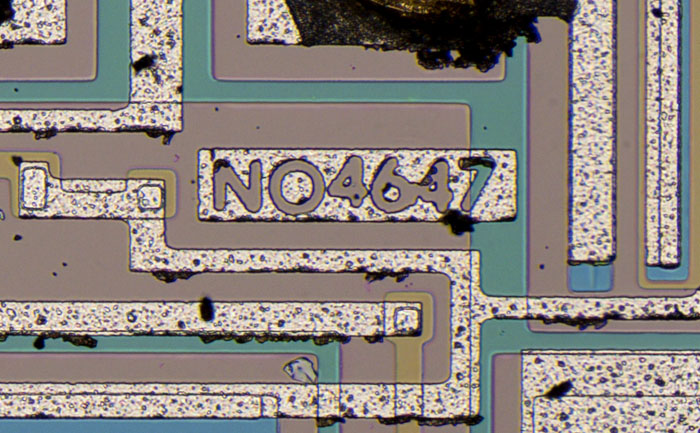

Die Zeichenfolge NO4647 zeigt, dass die Schaltung sowohl für den 7446 als auch für den 7447 verwendet werden konnte. Die beiden Typen unterscheiden sich lediglich durch die Spannungsfestigkeit der Ausgänge (30V/15V).
